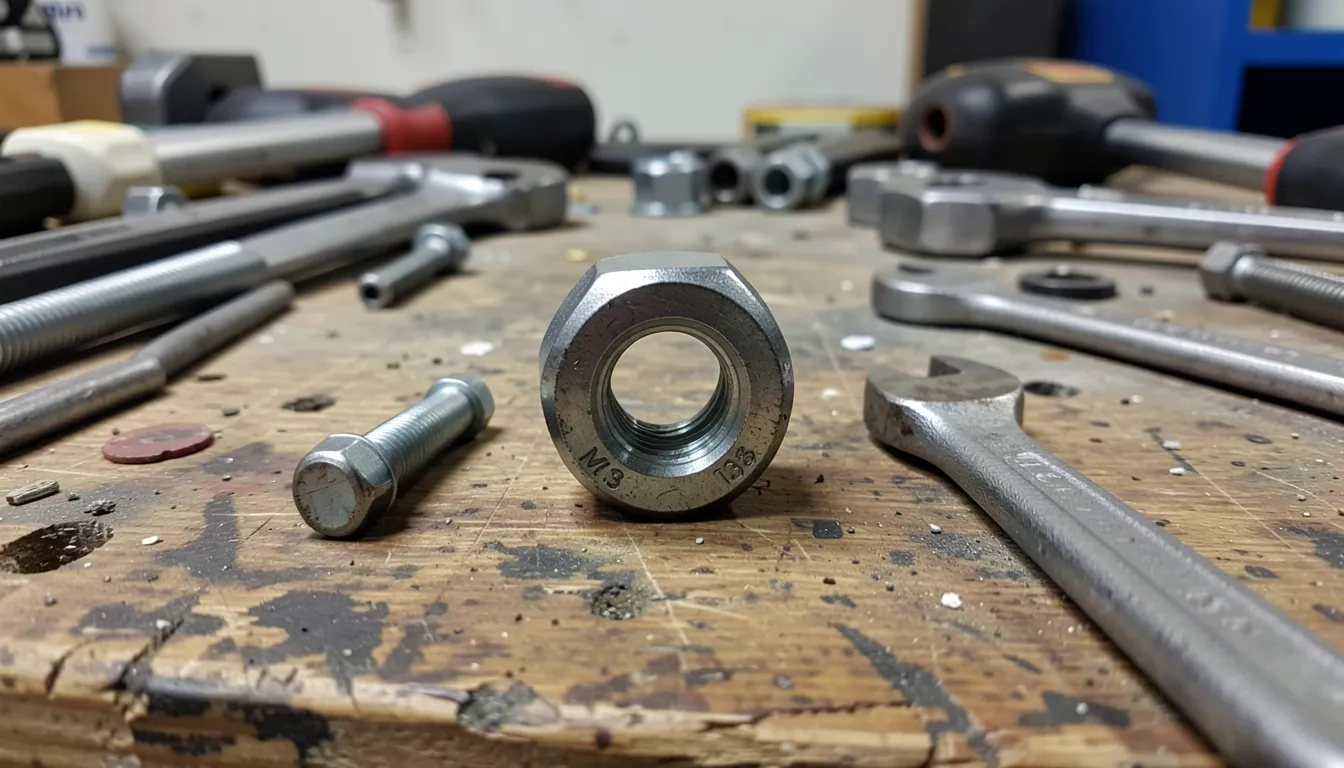

Гайка 13 какая резьба

Болт – это вид крепежа, представляющий собой цилиндрический стержень с внешней резьбой и головкой, которая может быть квадратной, шестигранной, конической, цилиндрической, овальной или эллиптической.

Размеры под ключ для болтов и гаек

Размеры в скобках действительны для новых стандартов ISO.

Метод механического соединения, который предполагает соединение двух простых компонентов – гайки и болта – имеет долгую историю. Винты, гайки с так называемой спиральной резьбой, впервые появились в середине 15 века.

Винт – это тип крепежной детали, цилиндрический стержень с внешней резьбой и головкой, которая может быть квадратной, шестигранной, конической, цилиндрической, овальной или эллиптической.

Орех – это металлическая деталь квадратной или шестиугольной формы с отверстием в центре. Внутри он имеет резьбу, соответствующую резьбе стандартного винта. Гайки выпускаются в виде контргаек, корончатых гаек, шлицевых гаек, барашковых гаек, заклепочных гаек, квадратных гаек, колпачковых гаек, корпусных гаек, переходных гаек, перфорированных гаек, накидных гаек, кольцевых гаек, самостопорящихся гаек, глухих гаек, цилиндрических гаек, фланцевых гаек.

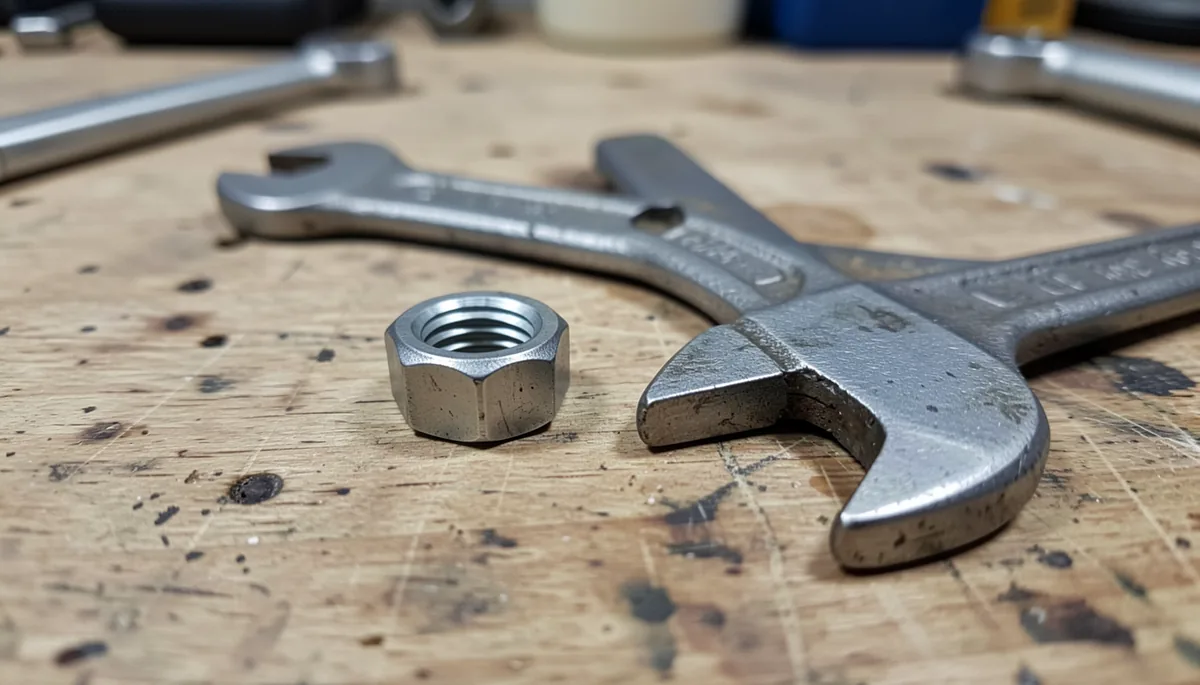

Определяющим размером квадратных, шестигранных болтов, гаек является расстояние между параллельными поверхностями – размер гаечного ключа. Он соответствует требованиям ISO – Международной организации по стандартизации. DIN означает Немецкий институт стандартизации. Болты, гайки и винты играют огромную роль в технике как наиболее распространенные крепежные элементы.

Но поскольку нет необходимости иметь под рукой целый набор гаечных ключей или головок для винтов, вот таблица для определения размеров шестигранной резьбы гаек и болтов и необходимых инструментов.

Размеры гаечного ключа.

Гаечный ключ является одним из основных инструментов для установки и снятия как двухступенчатых цилиндрических редукторов типа C2U, так и одноступенчатых червячных редукторов типа Ch.

Однако, поскольку нет необходимости иметь под рукой все гаечные и торцевые ключи, ниже приведена таблица для определения необходимых инструментов в зависимости от размеров шестигранной резьбы гаек и болтов.

Размеры гаек и болтов по резьбе в соответствии с ГОСТ 5915-70

Диаметр резьбы MМ2М2,3М2,6М3М3,5М4М5М(5-6)М6М7М8М(8)М10М(10)М12М(12)
Размер гаечного ключа мм44,555,567891011131416171819
Диаметр резьбы MМ14М(14)М16М18М20М(22)М22М24М27М30М33М36М39М42М45М48
Ширина по плоскости мм21222427303234364146505560657075
Диаметр резьбы MМ52М56М60М64М68М72М76М80М85М90М95М100М105М110М115М120
Размер ключа мм80859095100105110115120130135145150155165170

Также важно отметить, что при сборке коробки передач рекомендуется использовать динамометрические ключи, чтобы обеспечить рекомендуемый момент затяжки. Недостаточная затяжка резьбовых соединений приведет к утечке масла в корпусе, а чрезмерная затяжка приведет к растяжению болтов, что также приведет к ослаблению соединения. Необходимые значения усилия указаны в техническом паспорте изделия, часть которого находится в нашем каталоге. Для ослабления гайки или болта достаточно простого гаечного ключа или торцевого ключа.

Когда потребителям этого вида крепежа необходимо купить гайку, они должны в первую очередь изучить предложения проверенных, известных на рынке поставщиков.

Литая гайка.

Литая гайка – это специальная гайка, используемая для крепления чугунных дисков автомобильных колес. Если колесо ослаблено, оно будет подвергаться циклическим ударам, и гайка открутится. При затягивании корончатой гайки обратите внимание на окончательную длина гайки в концентраторе. Если поворот составляет менее 6 мм, замените шпильки или сами колеса для собственной безопасности. Длинные гайки подходят для легкосплавных дисков. Перед установкой, пожалуйста, проверьте резьбу и характеристики орехов чтобы убедиться, что они совместимы с легкосплавным диском. Литые стальные гайки бывают двух видов: с круглым хвостовиком и с коническим хвостовиком. Модели низшего класса изготавливаются из литого металла, а модели высшего класса – из стали.

Литая гайка

Мужчины, дорогие читатели, расскажите, пожалуйста! Насколько я могу судить, фиксатор поддона прикручен шестигранником в головке. На болте написано 8.8, какой размер гаечного ключа мне нужен, чтобы затянуть болт?

Размеры гаечных ключей для винтов с внутренним шестигранником

Помимо крепежа с шестигранной головкой, винты с шестигранной головкой широко используются в машиностроении и приборостроении. Они изготавливаются в соответствии с DIN 912 или ГОСТ 11738-84, согласно которым каждому диаметру резьбы должен соответствовать определенный размер гаечного ключа (расстояние между противоположными поверхностями внутреннего шестигранника).

Шестигранный ключ с торцевой головкой для винтов с внутренним шестигранником

Гаечный ключ с шариковой головкой для винтов с внутренним шестигранником

Таблица переписки

Нить, ММ4М5М6М8М10М12М14М16М18М20М22М24М27М30М33М36
Размер гаечного ключа, мм345681012141417171919222427

Прежде чем разбирать автомобиль, обслуживать велосипед или ремонтировать садовое оборудование, убедитесь, что у вас есть все необходимые инструменты. Хорошо иметь под рукой таблицу размеров гаечных ключей для гаек и болтов. При ремонте старой техники часто возникает проблема откручивания поврежденных деталей. Для работы с крепежом с деформированными краями магазин Tire Shop предлагает специальные спиральные головки AN0400120, а для откручивания болтов со сломанными головками – набор для снятия резьбы AG010048.

Шестигранный гаечный ключ Bundhus

Полумесячный гаечный ключ Bondhus

Господа, уважаемые господа, посоветуйте плиз! Держатель поддона прикручивается болтом, в гайке есть шестигранное углубление, если я правильно понимаю. На болте написано 8.8. Какой размер гаечного ключа потребуется для затягивания болта?

Денис, какая длина шляпки гайки? покажи, скажи, какая она? может расстояние между гранями?

Что такого, что ты немец?
Нет ответа на элементарный вопрос “Какова длина в мм крышки от 17”!

У меня есть ключ 13/10 (тазик путешествует) и 13/17. когда я впервые увидел его, у меня был шок и я купил его :).

Спасибо! Здесь написано именно то, что вам нужно. Лично я просто не понимаю, если есть, например. M1 или около того M1.2 или M2.5 – тогда кто-то должен продавать и гаечные ключи на 3,2 и 4. Я случайно увидел в продаже гаечный ключ на 5,5 в специальном инструменте. Я был удивлен, что существует дробный гаечный ключ. Я говорю автолюбителям, что существует гаечный ключ 5,5, а они называют меня лжецом. Видимо, винты синхронизации. Я видел их в Китае на Али. Не в России. И еще одно, в статье говорится, что есть основные размеры для базового, уменьшенного и увеличенного. Жаль, что на рисунке нет примера для одного размера винта. Наглядный пример. Спасибо за эту статью!

Чтобы не ошибиться в выборе инструмента, можно воспользоваться готовыми данными из стандартных таблиц. Например, из этого:

Выбор правильного размера гаечного ключа для болта

Идеальным материалом для гаечных ключей является инструментальная сталь на основе высокоуглеродистых сплавов. Изделия изготавливаются из полуфабрикатов путем придания им формы на фрезерных станках, а затем подвергаются процессу блистеризации. Но эти инструменты считаются редкими и стоят недешево. В большинстве случаев на рынке можно найти гаечные ключи, изготовленные на производственной линии либо методом литья, либо штамповки.

В зависимости от величины зазора между губками гаечные ключи делятся на три группы:

  1. Малые используются для затягивания и ослабления крепежа размером до 10-12 мм.
  2. К группе Medium относятся инструменты с размерами от 12 до 22 мм.
  3. К группе Large относятся инструменты для болтов и гаек диаметром 22 мм и более.

Чтобы выбрать подходящий инструмент для вашего применения, вы можете воспользоваться информацией, представленной в стандартизированных таблицах. Например, здесь:

СПАННЕРНЫЙ СТОЛ
МЕТРИЧЕСКИЙ ПРОФИЛЬПРОФИЛЬ
Размер резьбыРазмер ключа A/FОткрытие ключаРазмер резьбыРазмер гаечного ключа A/Fгаечный ключ для открывания
(мм)мин (мм)макс (мм)(дюймы)мин (в)максимум (в)
M 1.63.23.223.281/47/1611.1811.33
М 2.04.04.024.125/161/212.8012.95
М 2.55.05.025.123/89/1614.3814.55
М 3.05.55.525.627/165/815.9816.15
М 4.07.07.037.151/23/419.1819.38
М 5.08.08.038.159/1613/1820.7820.98
М 6.010.010.0410.195/815/1623.9824.21
М 7.011.011.0411.193/41 1/828 7529 01
М 8.013.013.0413.247/81 5/1633.5333.81
М10.017.017.0517.3011 1/238.3038.61
М 12.019.019.0619.361 1/81 11/1643.0843.38
М 14.022.022.0622.361 1/41 7/847.8848.21
М 16.024.024.0624.361 3/82 1/1652.6853.04
М 18.027.027.0827.481 1/22 1/457.4557.84
М 20.030.030.0830.481 3/42 5/867.0367.46
М 22.032.032.0832.482376.6177.09
М 24.036.036.1036.602 1/43 3/886.1886.72
М 27.041.041.1041.602 1/23 3/495 7696 34
М 30.046 046 1046 602 3/44 1/8105.33105.97
М 33.050.050.1050.6034 1/2114.91115.57
М 36.055.055.1255.72BS (стандарт Уитворта)
М 39.060.060.1260.72Размер резьбы BSРазмер гаечного ключа A/FБлижайший правильный размер ключа A/F
М 42.065.065.1265.72
М 45.070.070.1270.72C(дюйм)(мм)(дюйм)(мм)
М 48.075.075.1575.851/43/16 W.44511.307/1612
М 52.080.080.1580.855/161/4 W.52513.3317/3214
М 56.085.085.1585.853/85/16 W.60015.2419/3216
М 60.090.090.1590.857/163/8 W.71018.0323/3218
М 64.095.095.1595.851/27/16 W.82020.8313/1621
М 68.0100.0100.15100.859/161/2 W.92023.3715/1624
М 72.0105.0105.20106.005/89/16 W1.01025.65126
М 76.0110.0110.20111.003/411/16W1.20030.481 1/431
М 80.0115.0115.20116.007/83/4 W1.30033.021 5/1633
М 85.0120.0120.20121.0017/8 W1.48033.021 1/438
М 90.0130.0130.20131.001 1/81 W1.67042.421 11/1643
М 95.0135.0135.20136.001 1/41 1/8 W1.86047.241 7/848
М 100.0145.0145.20146.001 3/81 1/4 W2.05052.072 1/1652
М 105.0150.0150.25151.251 1/21 3/8 W2 22056 392 1/457
М 110.0155.0155.25156.251 3/41 5/8 W2.58065.532 9/1666
21 3/4 W2.76070.102 3/470
Примечание: Whitworth (W) = старый стандарт; BS = новый стандарт

Размеры гаечных ключей варьируются от 3,2 (мм) до 75 (мм), высота гаек – от 1,3 (мм) до 38 (мм).

Какой размер резьбы у гаечного ключа?

Размеры гаечного ключа указаны в ГОСТ 5915-70.

Размеры гаек варьируются от 3,2 (мм) до 75 (мм), высота гаек от 1,3 (мм) до 38 (мм).

Основные размеры шестигранных гаек класса точности В с диаметром резьбы от 1,6 (мм) до 48 (мм) под ключ в соответствии с рабочей документацией предприятий-изготовителей и ГОСТ 5915-70 (Гайки шестигранные класса точности В. Конструкция и размеры):

  • номинальный диаметр резьбы гайки (d);
  • размер гайки для гаечного ключа (S);
  • диаметр окружности гайки (e);
  • шаг резьбы (P);
  • внутренний диаметр гайки (da);
  • высота ореха (м).

Единицей измерения для гаечных ключей является миллиметр (мм).

Стандартные размеры гаек с ключом (формат обозначения размера – размер ключа) следующие

  • 10 (мм);
  • 13 (мм);
  • 16 (мм);
  • 18 (мм);
  • 21 (мм);
  • 24 (мм);
  • 27 (мм);
  • 30 (мм).

Гайки с номинальной высотой не менее 0,8 и допусками по ГОСТ 1759.1 могут быть изготовлены с учетом требований ГОСТ 1759.5.

Технические требования к гайкам должны соответствовать ГОСТ 1759.0.

Стандартные размеры гнезда гаечного ключа определяются положениями ГОСТ 6424-73 (гнездо (отверстие), конец гаечного ключа и размер гаечного ключа).

Важно: Условное обозначение гайки исполнения 1 с диаметром резьбы 12 (мм), с размером ключа 18 (мм), с толстым шагом резьбы с полем допуска 6N, класс прочности 5, без покрытия: Гайка M12-6N.5 (S18) ГОСТ 5915-70.

Подробная информация об основных размерах колпачковых гаек приведена в следующих таблицах.

4 – Обозначение класса прочности для метрических болтов
Стандартные (SAE и USS) размеры болтов/обозначения классов прочности

Классификации гаек и болтов

Размеры крепежа
По ряду причин производители автомобилей все чаще используют метрический крепеж. Однако важно знать разницу между иногда используемым стандартным (также известным как американский стандарт или стандарт SAE) и более универсальным метрическим крепежом в системе измерений, поскольку, несмотря на схожий внешний вид, они не являются взаимозаменяемыми.

Все болты, как стандартные, так и метрические, классифицируются по диаметру, шагу резьбы и длине. Например, стандартный винт 1/2 – 13 x 1 имеет диаметр полдюйма, 13 витков резьбы на дюйм и длину 1 дюйм. Метрический винт M12 – 1,75 x 25 имеет диаметр 12 мм, шаг резьбы 1,75 мм (расстояние между соседними витками) и длину 25 мм. Эти два винта выглядят почти одинаково, но не являются взаимозаменяемыми.

В дополнение к этим характеристикам, метрические и стандартные болты могут быть идентифицированы путем осмотра головки. Для начала, расстояние между плоскими поверхностями головки метрического болта измеряется в мм, в то время как стандартный болт измеряется в дюймах (то же самое относится и к гайкам). Следовательно, стандартный гаечный ключ не подходит для использования с метрическим крепежом и наоборот. Кроме того, на головках большинства стандартных крепежных изделий обычно имеются радиальные насечки, которые указывают максимально допустимый момент затяжки крепежного изделия (предел прочности). Чем больше число насечек, тем выше допустимый момент затяжки (в автомобилях обычно используются болты с моментом затяжки от 0 до 5). Класс прочности метрических болтов обозначается цифровым кодом. Цифровой код обычно выбивается на головке болта так же, как и для стандартных болтов (в автомобилях обычно используются классы прочности 8.8, 9.8 и 10.9).

Обозначения классов прочности болтов (вверху – стандартные /SAE/USS, внизу – метрические)

1 – Класс прочности 1 или 2
2 – Класс прочности 5
3 – Класс прочности 8

4 – Обозначение класса прочности для метрических болтов
Маркировка размеров/класса долговечности для стандартных болтов (SAE и USS)

G – обозначение класса прочности

L – длина (в дюймах)

T – шаг резьбы (количество витков)
(количество нитей на дюйм)

D – номинальный диаметр (в дюймах)

Размеры/маркировка класса прочности для метрических винтов

P – класс прочности

T – шаг резьбы (расстояние между соседними витками в мм)

D – номинальный диаметр (в мм)

Стандартные гайки можно также отличить от метрических гаек по обозначению класса прочности. Стандартные гайки обозначаются точечной маркировкой, выбитой на одной из граней гайки, а метрические гайки обозначаются цифрами. Чем больше количество точек или чем выше значение цифрового кода, тем выше допустимый крутящий момент для гайки.

Обозначение класса прочности для стандартных шестигранных гаек

Шестигранная гайка.
Класс прочности 5
Определение рейтинга: три балла

Шестигранная гайка.
Класс прочности 8
Обозначение марки: шесть точек.

Обозначение класса для метрических шестигранных гаек

Шестигранная гайка.
Класс прочности 9
Идентификация класса: Аравийский 9

Шестигранная гайка.
Класс прочности 10
Идентификация класса: Аравийская 10

Концы метрических шпилек также маркируются в соответствии с классом прочности. Большие шпильки маркируются цифровым кодом, а маленькие – геометрической фигурой.

Маркировка класса прочности для метрических шпилек

1 SIGN – класс прочности 10.9
2 SIGN – класс прочности 9.8
3 SIGN – класс прочности 8.8

Следует отметить, что многие крепежные изделия, особенно относящиеся к классам прочности от 0 до 2, вообще не маркируются. В этом случае единственным способом отличить стандартный крепеж от метрического является измерение шага резьбы или сравнение резьбы с теми, которые имеют уникальную идентификацию.

В отличие от метрического крепежа, стандартный крепеж часто называют крепежом SAE, но следует учитывать, что под классификацию SAE попадают только мелкие крепежи. Крупные крепежные изделия с неметрической резьбой относятся к крепежным изделиям американского стандарта (USS).

Поскольку крепежные детали одного и того же геометрического размера (как стандартные, так и метрические) могут иметь разные классы прочности, при замене болтов, гаек и шпилек на транспортном средстве необходимо следить за тем, чтобы класс прочности новой крепежной детали соответствовал классу прочности старой.

Гайка ГОСТ 5915-70 является распространенным видом шестигранного крепежа с метрической резьбой, а ее размеры, класс точности, форма, шаг резьбы и покрытие регламентируются государственными стандартами. Это означает, что существует определенный перечень требований, которым должны следовать производители, если они цитируют стандарт ГОСТ при продаже. Любое несоответствие означает, что товар неисправен.

Область применения

Металлоизделия стандарта ГОСТ 5915-70 имеют широкий спектр применения – от машиностроения и инструментальной промышленности до практически всех отраслей экономики. Они используются в качестве прочных крепежных элементов в комплекте с другой фурнитурой.

Гайки в первую очередь необходимы для крепежа, который подвергается большим нагрузкам. Они часто используются для фланцевых соединений в системах двигателей, механизмах различного рода. Они также используются в мебельной промышленности для сборки отдельных деталей. Изделия с антикоррозионным покрытием используются в крепежных деталях, которые будут подвергаться воздействию агрессивных сред.

Универсальный гаечный ключ для гаек и болтов предназначен для завинчивания и отвинчивания крепежа различных диаметров и конструкций. Это делает монтаж и демонтаж намного удобнее, быстрее и проще. Существует несколько разновидностей шестигранных гаечных ключей. Узнайте, для чего он используется, что с ним можно делать и как правильно его выбрать.

Динамометрический ключ для затяжки винтов, таблица

Усилие, которое необходимо приложить, чтобы открутить или закрутить болт, называется моментом затяжки. При затяжке болтовых соединений важно знать оптимальный момент затяжки. Если винт затянут слишком слабо, то со временем он ослабнет из-за вибрации. Это вызывает короткое замыкание между деталями, что может привести к серьезным негативным последствиям.

Слишком сильное забивание винта может привести к повреждению резьбового соединения или поверхностей, скрепляемых винтом. Чрезмерное усилие приводит к срыву резьбы и растрескиванию деталей. Эксперты рекомендуют использовать динамометрический ключ, чтобы избежать повреждений.

Каждый тип болта, гайки, винта, в зависимости от марки и размера, имеет свой оптимальный момент затяжки. Класс прочности винта указан на его головке, а все необходимые значения затяжки занесены в удобную таблицу. Единицей измерения силы является ньютон-метр.

Таблица крутящих моментов

Динамометрический ключ

Высокопрочные болты и шпильки требуют повышенной нагрузки на отвинчиваемую деталь. В таких ситуациях используются гаечные ключи Torx, которые обеспечивают больший крутящий момент. Уникальной особенностью этого инструмента является то, что его контактная поверхность имеет звездообразную форму. Винты с соответствующим гнездом изготовлены из твердого металла, поэтому при их откручивании можно приложить значительное усилие. Форма головки долота и резьбы крепежа остается неизменной.

Гаечные ключи Torx

Универсальный гаечный ключ для гаек и болтов – это особый вид инструмента. Они предназначены для облегчения монтажа и демонтажа. При правильном использовании они предотвращают разрушение резьбы и поверхности крепежа, срыв головок и “соскальзывание” их кромок. Для удобства использования специалисты составили таблицы, позволяющие легко определить размер необходимого гаечного ключа. Инструменты изготавливаются из прочных сплавов, обычно хромованадиевых, поэтому они могут прослужить десятилетия даже при активном использовании.
