Как подключить греющий кабель к сети 220в схема подключения
Для подключения греющего кабеля к сети 220В нельзя просто зачистить концы и скрутить их с домашним проводом. Кабель работает под напряжением в агрессивной среде, поэтому любая ошибка приведет к короткому замыканию или утечке тока через трубу.

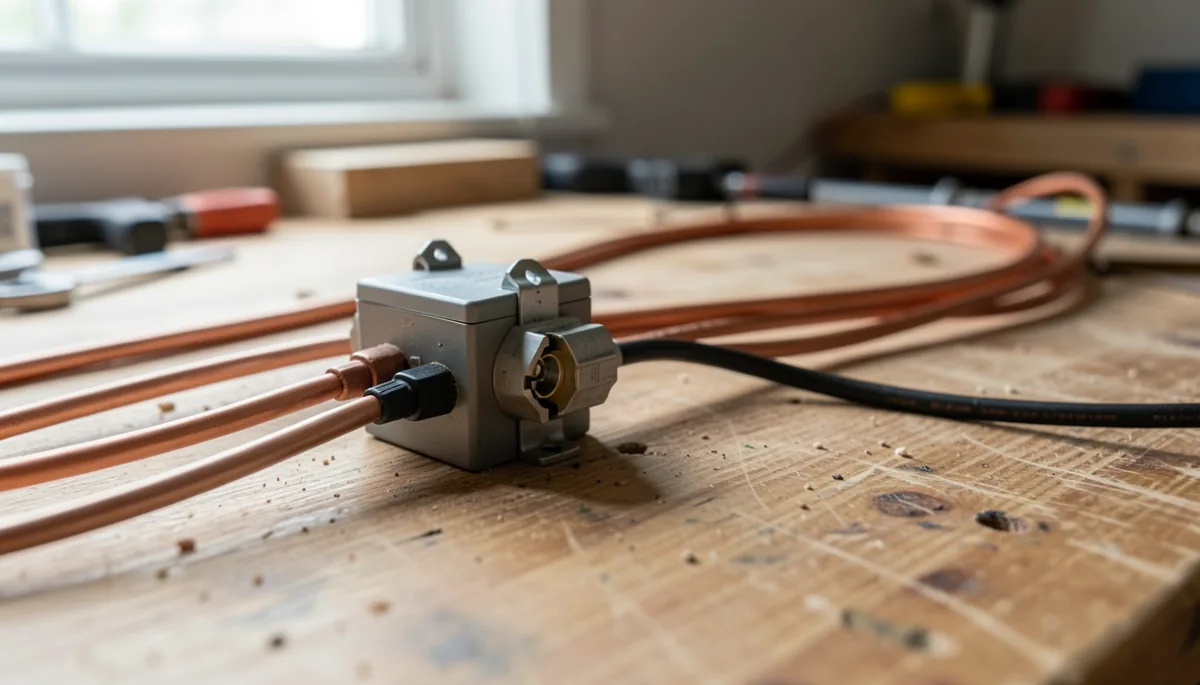

Схема подключения и основные правила
Греющий кабель — это саморегулирующийся или резистивный провод, который требует герметичного соединения. Схема подключения всегда линейная: кабель идет от источника питания к месту обогрева. Вы не можете втыкать кабель напрямую в розетку, если у него нет заводской вилки. Обычно производитель поставляет «голый» кабель, и вам придется собрать комплект питания самостоятельно.
Главное правило — использовать только специальные соединительные комплекты (терминальные коробки или муфты). Обычная изолента здесь не поможет. Если вы используете резистивный кабель, важно заранее рассчитать нагрузку на сеть. Например, если длина кабеля 50 метров и его мощность 20 Вт на метр, суммарная нагрузка составит 1000 Вт или примерно 4.5 Ампера.
Как соединить греющий кабель с проводом питания
Чтобы соединить греющий кабель с обычным проводом (например, ПВС 3х1.5), нужно использовать термоусадочную муфту с клеевым слоем или герметичную соединительную коробку. Процесс выглядит так:
- Очистите концы греющего кабеля от изоляции на 3-5 сантиметров.
- Очистите жилы силового провода.
- Соедините жилы с помощью клеммников WAGO (серии 221 для больших токов) или винтовых зажимов внутри герметичного бокса.
- Затяните соединения максимально плотно.
- Наденьте на место стыка термоусадочную трубку с внутренним адгезивом.
Прогрейте трубку строительным феном до 80-90 градусов. Клей должен равномерно распределиться по всей поверхности, создав водонепроницаемый барьер. Если вы подключаете кабель для водопровода, где возможен конденсат или прямой контакт с водой, используйте только IP68-защищенные комплекты.
Нюансы для водопроводных систем
При работе с трубами важно учитывать, что кабель часто крепится под утеплителем. Если вы подключаете кабель к водопроводу, соединение питания должно находиться снаружи трубы, в сухом месте. Никогда не делайте стык кабеля с силовым проводом непосредственно на трубе. Это место станет точкой скопления влаги и быстро сгниет.

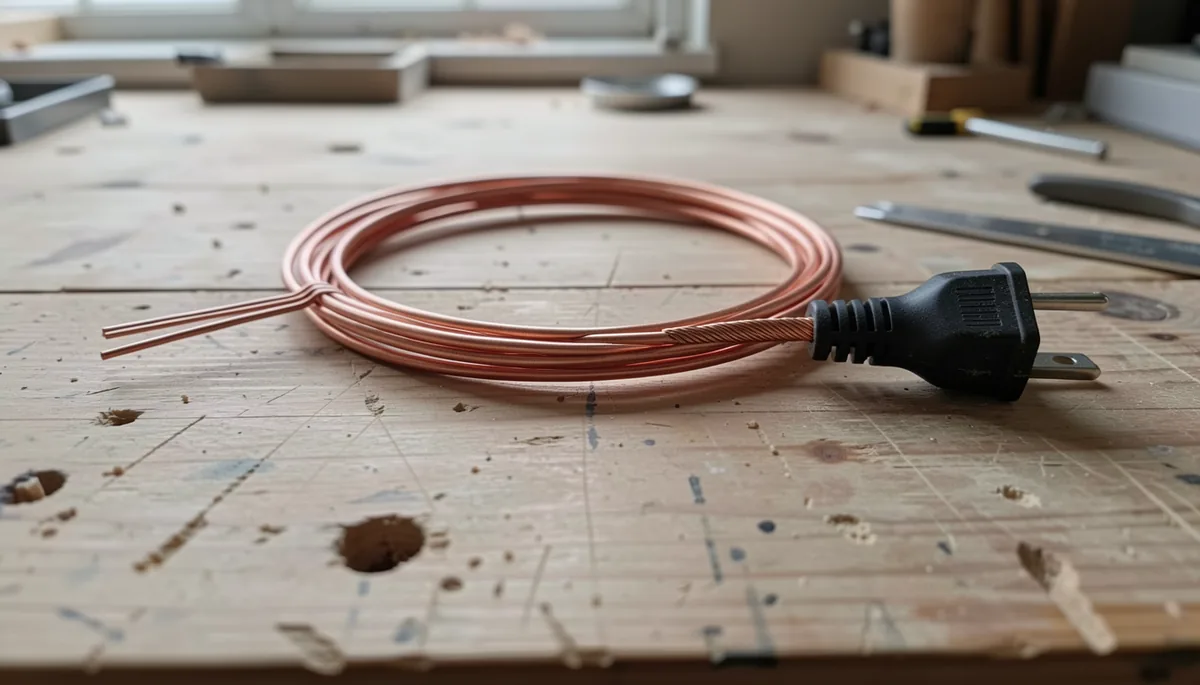

Как правильно подсоединить кабель к вилке
Если ваша задача — сделать греющий кабель мобильным, чтобы втыкать его в розетку, вам нужно собрать «вилку» через промежуточный провод. Не пытайтесь прикрутить жилы кабеля прямо к контактам вилки. Это создаст механическое напряжение, и со временем контакт отойдет.
Возьмите кусок провода ПВС длиной 1.5 метра. Один конец провода соедините с греющим кабелем через герметичную муфту, как описано выше. Второй конец провода подключите к стандартной вилке на 16 Ампер. Такой подход защитит основной кабель от постоянных изгибов и рывков, когда вы вставляете или вынимаете устройство из розетки.
При сборке соблюдайте цветовую маркировку:
- Коричневый (фаза) — к фазному контакту вилки.
- Синий (ноль) — к нулевому контакту.
- Желто-зеленый (заземление) — обязательно к заземляющему контакту.
Проверка после подключения
После того как вы собрали всю цепь от вилки до греющего элемента, не спешите заливать систему водой или закрывать утеплителем. Возьмите мультиметр и проверьте сопротивление изоляции. Сопротивление между жилами и внешней оболочкой должно быть очень высоким (десятки мегаом). Если прибор показывает низкие значения — соединение герметично не, переделывайте.
Включите кабель в розетку на 15 минут. Потрогайте место соединения рукой (в перчатке). Оно должно быть теплым, но не обжигать. Если чувствуете запах паленой пластмассы или видите дым — немедленно выдергивайте вилку. Скорее всего, вы плохо затянули клемму или использовали неподходящую по току муфту.
Для надежной работы в морозы я всегда советую ставить в цепь терморегулятор. Он отсекает питание, когда температура трубы поднимается выше +5 градусов. Это экономит 40% электроэнергии и продлевает жизнь самому кабелю, так как он не работает на износ круглый год.
