Как подключить двойной выключатель на два светильника схема подключения

Для подключения двух светильников через двойной выключатель нужно разделить фазу на две независимые линии. Каждая клавиша управляет своим проводом, который идет напрямую к конкретной лампе. В щитке или распределительной коробке вы берете одну общую фазу и разводите её по двум отдельным контактам механизма.

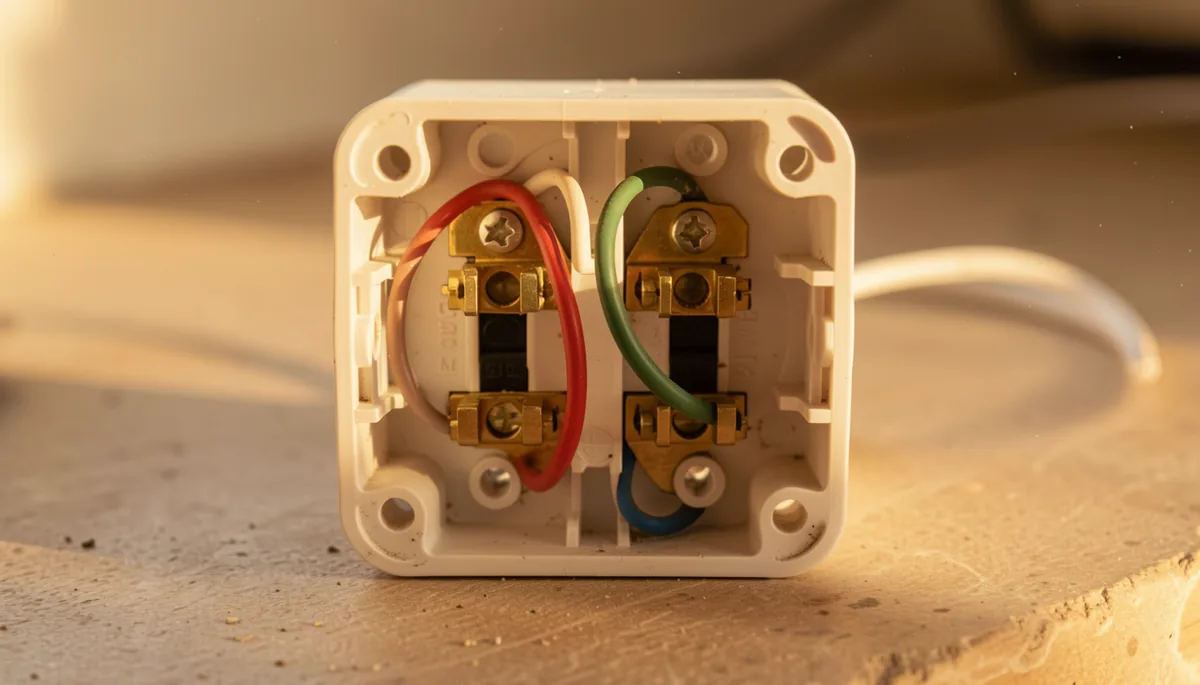

Базовая схема подключения двух клавиш

Двойной выключатель внутри состоит из двух независимых механизмов, объединенных общим корпусом. У каждого механизма есть один входной контакт и два выходных. Чтобы зажечь первую лампу, ток проходит через первый механизм. Для второй лампы используется второй механизм.

Схема работы выглядит так:

• Общий провод (ноль): синий провод от электросети идет напрямую к обоим светильникам. Он не заходит в выключатель.
• Заземление: желто-зеленый провод соединяет корпус светильников с шиной заземления.
• Фаза (общая): коричневый или белый провод от щитка подключается к общему контакту выключателя. В современных проходных моделях это может быть один клеммник, в дешевых — нужно кинуть перемычку между двумя входными контактами.
• Управляющие провода: от каждого выходного контакта выключателя идет свой провод к первой и второй лампе соответственно.

Если вы используете стандартный выключатель с двумя клавишами, не забудьте про перемычку. Без неё клавиши будут работать изолированно, и одна из них просто не получит питание.

Как подключить двухклавишный выключатель на две лампы отдельно

Главная ошибка новичков — попытка запитать обе лампы от одного фазного провода, вышедшего из выключателя. Тогда они будут включаться одновременно. Чтобы добиться раздельного управления, нужно три жилы в подрозетнике: одна общая фаза и две «уходящие» фазы на лампы.

Возьмем пример из моей практики. В 2021 году я монтировал освещение в небольшой студии. Мы использовали кабель ВВГнг-LS 3х1.5. Для каждой лампы мы проложили отдельную линию от распределительной коробки до выключателя. В самой коробке фаза из щитка разветвляется: один провод идет на общий вход выключателя, а два других — на выходы клавиш. Ноль (синий) мы просто соединяем в коробке с помощью клеммников Wago и ведем к светильникам.

Проверьте мультиметром напряжение перед подключением. На общем контакте должно быть 230В. На выходных контактах при нажатой клавише — тоже 230В, а при отжатой — 0В. Если на обоих выходах всегда есть напряжение, вы ошиблись с перемычкой или перепутали провода.

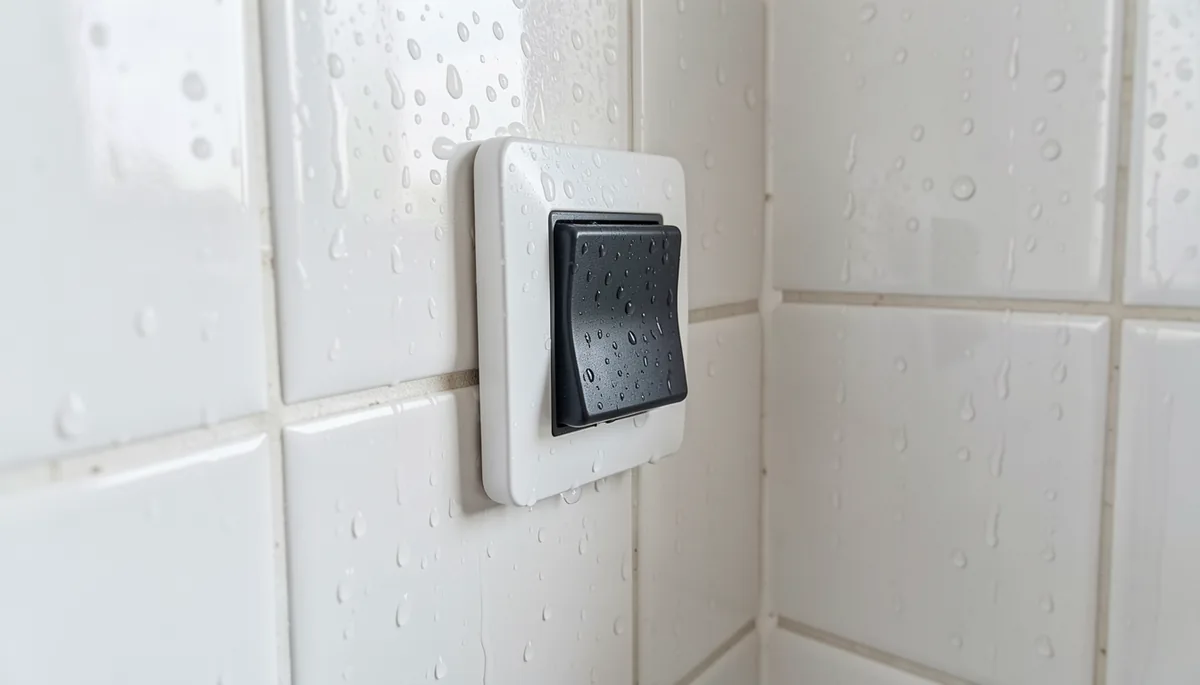

Особенности монтажа в санузле: туалет и ванная

Подключение света в санузле требует соблюдения норм безопасности ПУЭ. Влажность — главный враг электрики. Если вы ставите двойной выключатель, чтобы отдельно включать свет в туалете и в ванной, используйте только влагозащищенные модели с индексом IP44 или выше. У таких моделей есть защитный козырек и уплотнительная резинка под крышкой.

При монтаже в ванной комнате соблюдайте правила:

• Зона защиты: не устанавливайте выключатель ближе 60 см к краю ванны или душевой кабины.
• Кабель: используйте кабель с двойной изоляцией.
• УЗО: линия освещения санузла обязательно должна быть защищена устройством защитного отключения с током утечки не более 30 мА.

Схема подключения остается такой же, как в обычной комнате. Но помните: если вы планируете ставить в ванной еще и вытяжной вентилятор, его лучше подключать к одной из клавиш через реле или отдельный блок, чтобы не перегружать механику выключателя.

Пошаговая инструкция по сборке схемы

Перед началом работы обязательно обесточьте линию в электрощите. Проверьте отсутствие напряжения индикаторной отверткой. Если вы работаете с двумя светильниками, вам понадобится около 15-20 метров кабеля (зависит от длины трассы) и набор клеммников.

Выполняйте действия в этом порядке:

1. Заведите три провода в подрозетник: фазу, ноль и заземление.
2. Подключите синий провод (ноль) к распределительной коробке и разведите его по светильникам.
3. Подключите коричневый провод (фазу) к входному контакту первой клавиши.
4. С помощью короткого отрезка провода длиной 3-4 см сделайте перемычку от первого входного контакта ко второму.
5. От второго выходного контакта первой клавиши ведите провод к первому светильнику.
6. От второго выходного контакта второй клавиши ведите провод ко второму светильнику.

При зачистке жил оставляйте около 10-12 мм оголенного металла. Если зачистить слишком много, может произойти короткое замыкание при затягивании винтов. Если слишком мало — контакт будет плохим, провод начнет греться и со временем оплавится.

Если вы подключаете 2 х клавишный выключатель к двум разным группам света (например, люстра и бра), убедитесь, что сечение провода соответствует нагрузке. Для светодиодных ламп достаточно 1.5 мм², но если вы вдруг решите поставить старые галогенные лампы мощностью по 100 Вт каждая, запас мощности должен быть учтен в расчетах кабеля.
