Как подключить два аккумулятора на 12 вольт чтобы получить 12 вольт
Для получения 12 вольт из двух аккумуляторов нужно соединить их параллельно. При таком способе напряжение остается прежним, но увеличивается общая емкость (Ач) и пусковой ток.

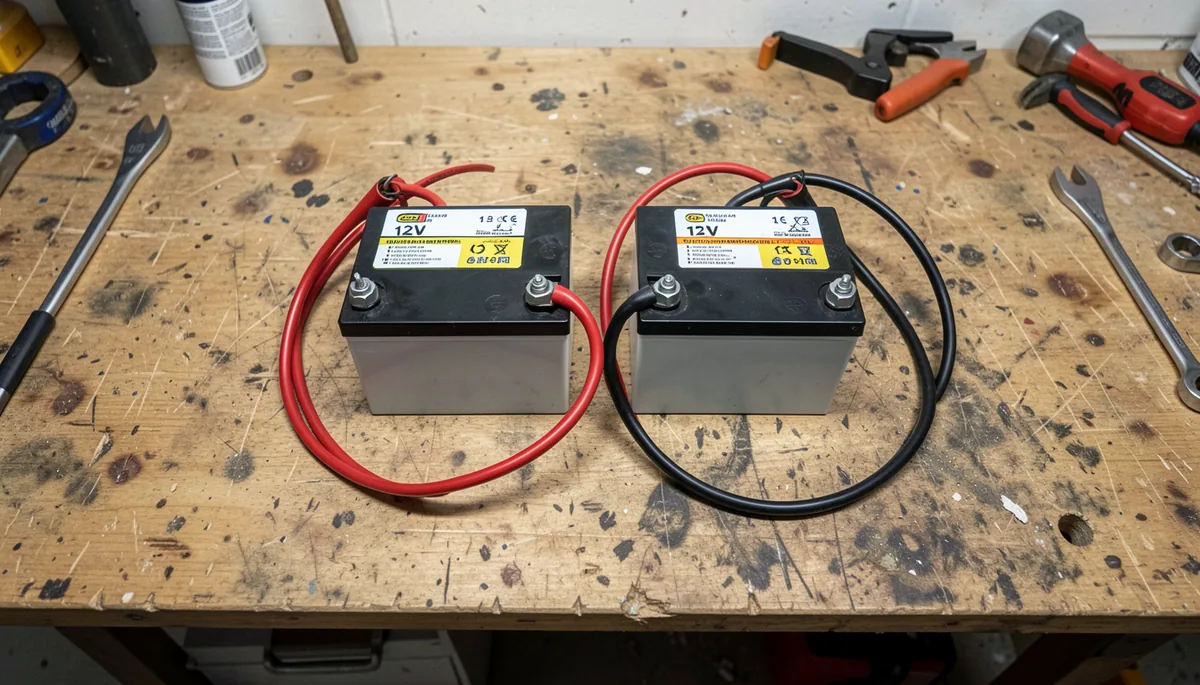

Как работает параллельное соединение
Когда вы соединяете клеммы одинаковой полярности, вы создаете одну большую систему. Плюс первого аккумулятора идет к плюсу второго, а минус первого — к минусу второго. Напряжение в такой цепи не растет. Если у вас есть два аккумулятора по 60 Ач, после параллельного соединения вы получите один виртуальный аккумулятор на 120 Ач.
Это полезно для автозвука или кемпинга. Мощные нагрузки быстро высаживают маленькие батареи. Параллельная сборка позволяет работать дольше без подзарядки. Также система лучше справляется с пиковыми нагрузками, потому что ток распределяется между двумя источниками.
Важное ограничение: емкость растет, но напряжение остается 12 вольт. Если вы соедините плюс одного с минусом другого, получится 24 вольта. Это сожжет электронику за доли секунды.
Инструкция по подключению: шаг за шагом
Подготовка занимает 10 минут. Вам понадобятся два одинаковых аккумулятора, толстые провода (сечением не менее 16 мм²) и ключ на 10 или 13 мм.
Соблюдайте этот порядок действий:

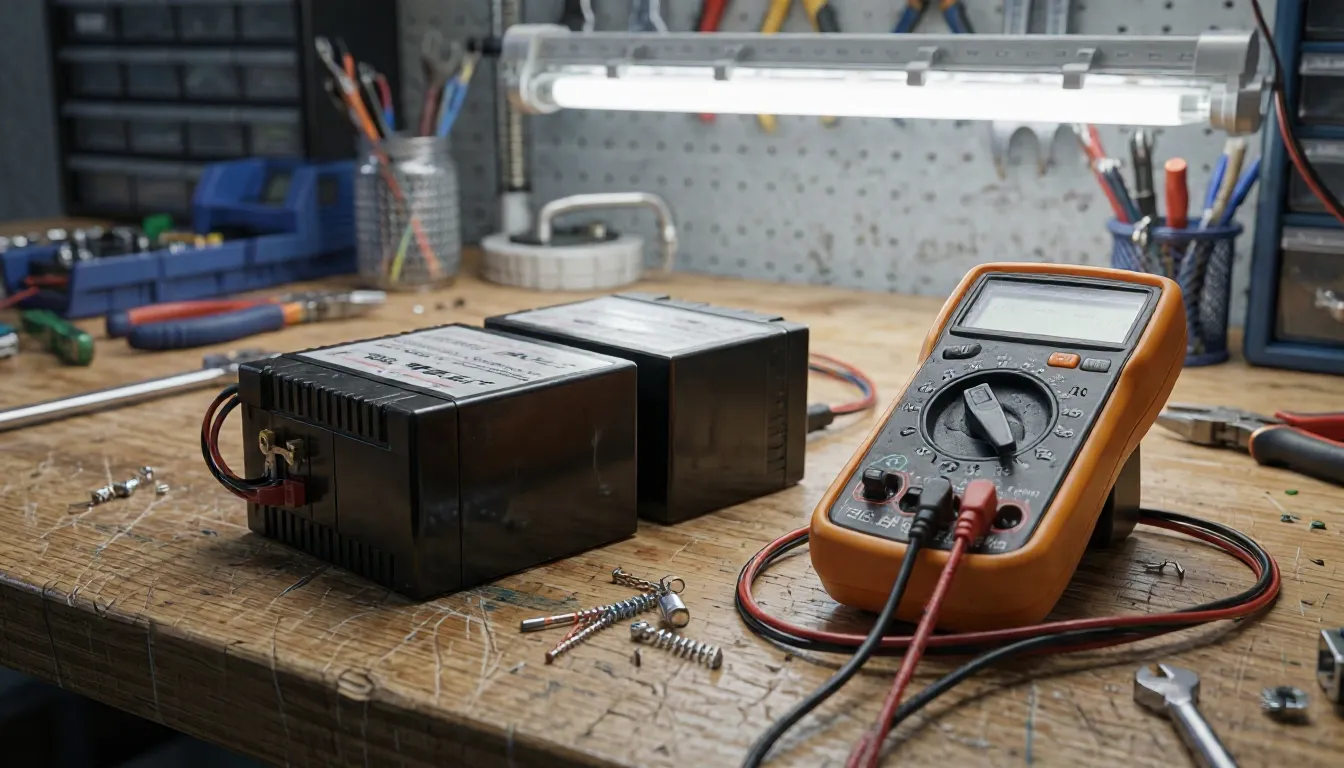

- Проверьте напряжение. Возьмите мультиметр. На обоих аккумуляторах должно быть почти одинаковое напряжение — разница не должна превышать 0,2 В. Если один заряжен до 12,7 В, а другой до 12,1 В, при соединении возникнет огромный ток саморазряда, который может расплавить провода.
- Очистите клеммы. Снимите окислы наждачной бумагой или металлической щеткой. Плохой контакт — это нагрев и потеря мощности.
- Соедините «плюсы». Возьмите синий или красный провод и плотно затяните его на положительных клеммах обоих АКБ.
- Соедините «минусы». Аналогично соедините отрицательные клеммы вторым проводом.
- Подключите нагрузку. Клеммы потребителя (например, инвертора) лучше крепить не на один аккумулятор, а по диагонали. Подсоедините плюс нагрузки к первому аккумулятору, а минус — ко второму. Это обеспечит равномерный ток через обе батареи.
Я часто вижу ошибку: люди подключают нагрузку только к одной батарее, а вторую просто «прицепом». В этом случае первый аккумулятор работает за двоих, перегревается и быстро деградирует.
Правила выбора аккумуляторов для параллели
Нельзя просто взять две старые батареи из разных машин и соединить их. Это плохая идея. Для долгой службы системы соблюдайте три правила:
Первое — одинаковая емкость. Если смешать 75 Ач и 60 Ач, меньший аккумулятор будет постоянно работать в режиме сверхнагрузки. Он выйдет из строя через полгода.
Второе — одинаковый тип химии. Не соединяйте AGM-аккумулятор с обычным свинцово-кислотным (WET). У них разная скорость отдачи тока и требования к зарядке. AGM требует более высокого напряжения для полного заряда, а обычный может «кипеть» от такого режима.
Третье — возраст. Идеально, если аккумуляторы куплены в один день. Старая батарея с высоким внутренним сопротивлением будет «тянуть» новую вниз, забирая на себя лишнюю нагрузку при зарядке.
Что будет, если ошибиться с полярностью?
Если вы перепутаете провода и соедините плюс с минусом (последовательное соединение), напряжение станет 24 вольта. Если вы попытаетесь соединить их параллельно, но перепутаете полярность на одном из них, произойдет короткое замыкание. В лучшем случае вы выбьете предохранитель или расплавите изоляцию провода. В худшем — аккумуляторы вздуются или протекут.
Как запараллелить аккумуляторы правильно: нюансы
При сборке большой системы на 12 вольт учитывайте длину проводов. Они должны быть идентичными. Если один провод будет длиннее другого на 50 см, сопротивление в цепи станет разным. Ток пойдет по пути наименьшего сопротивления, и один аккумулятор будет работать больше другого.
Используйте защитные колпачки на клеммы. В параллельной схеме любая случайная деталь, упавшая на «плюс» и «минус» одновременно, вызовет искры и пожар. Если планируете использовать систему в машине, поставьте общий предохранитель на толстом проводе, который идет от общей точки соединения к потребителю.
Для контроля состояния системы я рекомендую поставить дешевый вольтметр с выносным экраном. Он покажет реальное напряжение в цепи. Если при включении нагрузки напряжение резко падает ниже 10,5 В — значит, либо провода слишком тонкие, либо один из аккумуляторов «умер».
