Как подключить дифавтомат в щитке на 220 вольт правильно

Для правильного подключения дифавтомата нужно соединить фазный провод с клеммой «L», нулевой провод — с клеммой «N», а защитный заземляющий провод — с клеммой со значком заземления. Ошибка в подключении приведет к тому, что устройство либо не сработает при утечке тока, либо сгорит при первом же включении нагрузки.

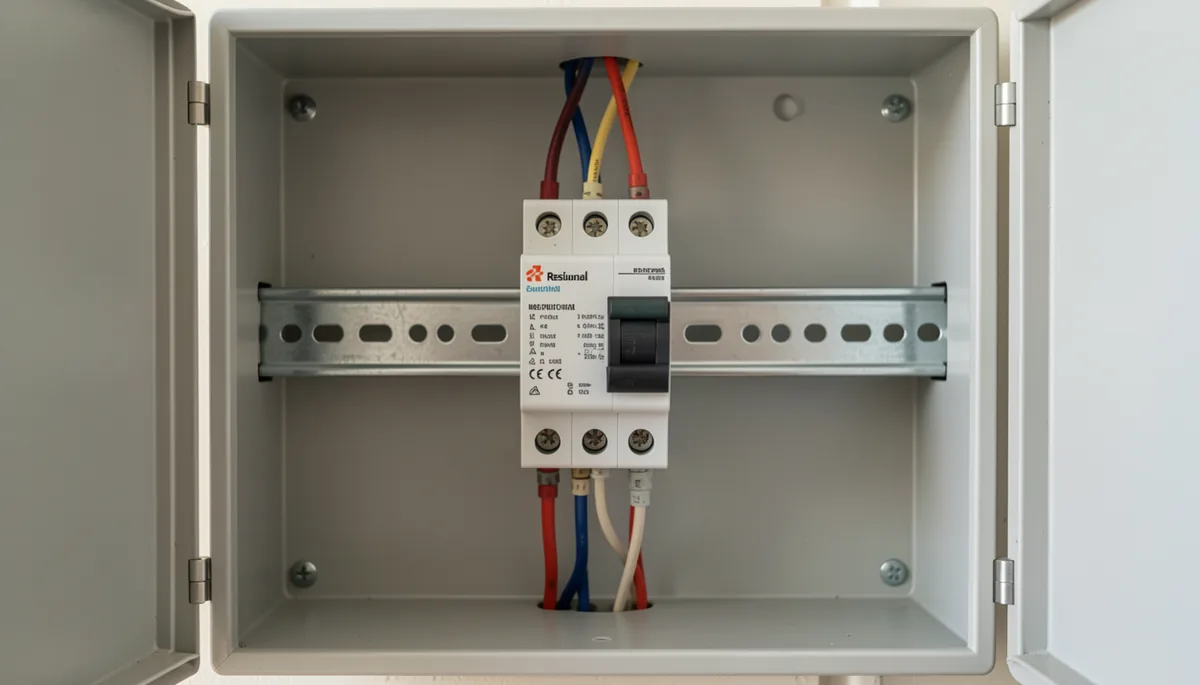

Куда ставить дифавтомат в щитке

Дифавтомат — это гибрид, который объединяет функции автоматического выключателя и устройства защитного отключения (УЗО). Его ставят на линии, где есть прямой контакт человека с электричеством или риск попадания влаги. В обычной квартире я всегда выделяю под него отдельные группы: розетки в ванной, стиральную машину, бойлер и кухонную технику. Если у вас есть садовая розетка на улице, дифавтомат там обязателен.

В структуре щитка дифавтомат стоит после вводного автомата и счетчика. Сначала ток идет от магистрали через главный выключатель, затем попадает на дифавтомат, который уже «раздает» питание на конкретные потребители. Не стоит ставить один мощный дифавтомат на весь дом. Если произойдет утечка в чайнике, у вас погаснет свет во всей квартире. Лучше использовать связку из обычных автоматов и отдельных УЗО, но для защиты одной конкретной линии дифавтомат — самый компактный вариант.

При выборе места в щите учитывайте габариты. Дифавтомат занимает 1 или 2 модуля (18 или 36 мм по ширине DIN-рейки). Если щиток на 12 модулей, закладывайте под дифавтомат минимум два, чтобы осталось место для шин и проводов.

Как подключить дифавтомат в однофазной сети с заземлением

Работа в однофазной сети 220В требует строгого соблюдения полярности. На корпусе прибора вы увидите маркировку. Буква «L» (Line) — это фаза. Буква «N» (Neutral) — это ноль. Символ заземления (перечеркнутый штырь) — это PE.

Алгоритм действий следующий:

• Шаг 1. Обесточьте щиток. Выключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой или мультиметром.
• Шаг 2. Подготовьте провода. Снимите изоляцию на 10–12 мм. Если используете многожильный провод (ПВ-3), обязательно наденьте на концы наконечники НШВИ. Без них контакт будет плохим, провод нагреется и дифавтомат начнет «глючить».
• Шаг 3. Подключите фазу. Вставьте провод с фазой в клемму «L». Обычно это верхняя часть устройства, но всегда смотрите на схему на боковой стороне корпуса.
• Шаг 4. Подключите ноль. Провод из нулевой шины щитка идет в клемму «N».
• Шаг 5. Заземление. Провод PE подключается к специальной клемме. В однофазной сети заземляющий провод не должен проходить через контакты «L» и «N», он идет напрямую к шине заземления.

Важный нюанс: никогда не путайте фазу и ноль местами. Если подать фазу на клемму «N», дифавтомат может сработать мгновенно или вовсе выйти из строя, так как его внутренняя электроника рассчитана на определенный путь тока.

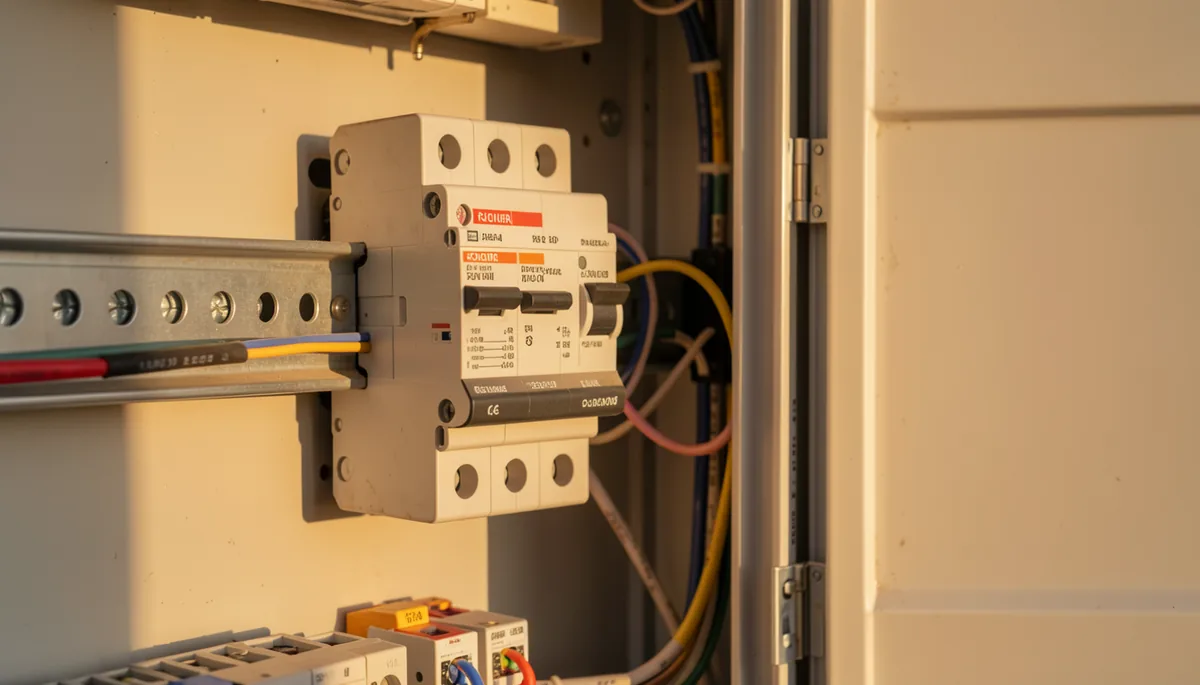

Как установить дифавтомат самостоятельно в щиток

Монтаж на DIN-рейку — самая простая часть. Дифавтомат просто защелкивается на металлической планке. Но дьявол кроется в деталях крепления проводов. Я часто вижу, как новички затягивают винты «до хруста». Так делать нельзя. Слишком сильный зажим раздавливает жилу, слишком слабый — создает искрение.

После затяжки винта обязательно сделайте проверку. Потяните за каждый провод рукой. Он не должен шелохнуться. Если провод «гуляет», перетяните или зачистите заново. Также проверьте температуру: через час после включения нагрузки потрогайте клеммы. Если они горячие — контакт плохой, нужно переделывать.

При монтаже в щитке используйте гребенчатую шину (фазную шину) для соединения автоматов, если их много. Это аккуратнее, чем тянуть куски провода от одного к другому. Но помните: дифавтомат нельзя соединять с другими автоматами через шину по нулевому проводу. У каждого дифавтомата должен быть свой выделенный ноль.

Типичные ошибки при монтаже своими руками

Первая ошибка — использование сечения провода, которое не соответствует номиналу дифавтомата. Если у вас автомат на 25 Ампер, а провод 1.5 мм², провод сгорит раньше, чем сработает защита. Для розеток используйте кабель ВВГнг-LS 3х2.5 мм². Для освещения достаточно 3х1.5 мм².

Вторая ошибка — игнорирование типа утечки. Существует тип «A» и тип «AC». Тип AC реагирует только на переменный ток утечки. Тип A умеет работать и с пульсирующими токами, которые выдают современные блоки питания компьютеров и стиральных машин. В 2024 году я рекомендую ставить только тип A, даже если он стоит на 15% дороже.

Третья ошибка — подключение «нуля» нагрузки на общую нулевую шину щитка в обход дифавтомата. Это приведет к тому, что при любой утечке дифавтомат будет мгновенно выбивать. Ноль, который идет от дифавтомата к розетке, должен быть изолирован от всех остальных нулей в щитке.

Перед тем как закрыть щиток крышкой, нажмите кнопку «Тест» на корпусе устройства. Дифавтомат должен мгновенно отключиться. Если он не сработал — вы либо неправильно подключили провода, либо купили бракованное устройство. Проверьте схему еще раз.
