Как подключить автомат в щитке своими руками на 220в
Для подключения автоматического выключателя нужно подготовить инструмент, обесточить вводной автомат и зачистить концы проводов на 10–12 мм. Правильный монтаж защищает проводку от перегрева и пожара при коротком замыкании или перегрузке сети.
Подготовка инструментов и материалов
Работа с электричеством требует порядка. Если вы полезете в щиток с одним только ножом, зачистите жилы до меди и оставите острые зазубрины. Это приведет к плохому контакту и нагреву соединения. Вам понадобятся: индикаторная отвертка, стриппер (инструмент для снятия изоляции), набор изолированных отверток (шлицевая и крестовая) и пассатижи.
Проверьте состояние проводов. В современных домах используют кабель ВВГнг-LS сечением 2,5 мм² для розеток и 1,5 мм² для освещения. Если провод старый, алюминиевый, его нельзя напрямую соединять с медью без специальной клеммы типа WAGO с пастой против окисления. Медь и алюминий — это разные металлы, они создают гальваническую пару и быстро разрушаются.
Как правильно установить автомат в щиток
Сначала определите тип крепления. Большинство бытовых автоматов крепятся на DIN-рейку. Это стальная планка с пазами, которая прикручивается к основанию щита саморезами. Если рейка уже стоит, просто найдите защелку на задней части корпуса автомата. Нажмите на нее, вставьте корпус в паз и отпустите — щелчок означает фиксацию.
При установке нескольких модулей соблюдайте последовательность. Сначала ставьте вводной автомат, затем УЗО (устройство защитного отключения) или дифференциальный автомат, а потом групповые линии. Это логично для управления всей сетью из одного места. Оставляйте между автоматами зазор в 1–2 мм, если используете дополнительные фальш-панели, чтобы корпус не перекашивало при сборке.

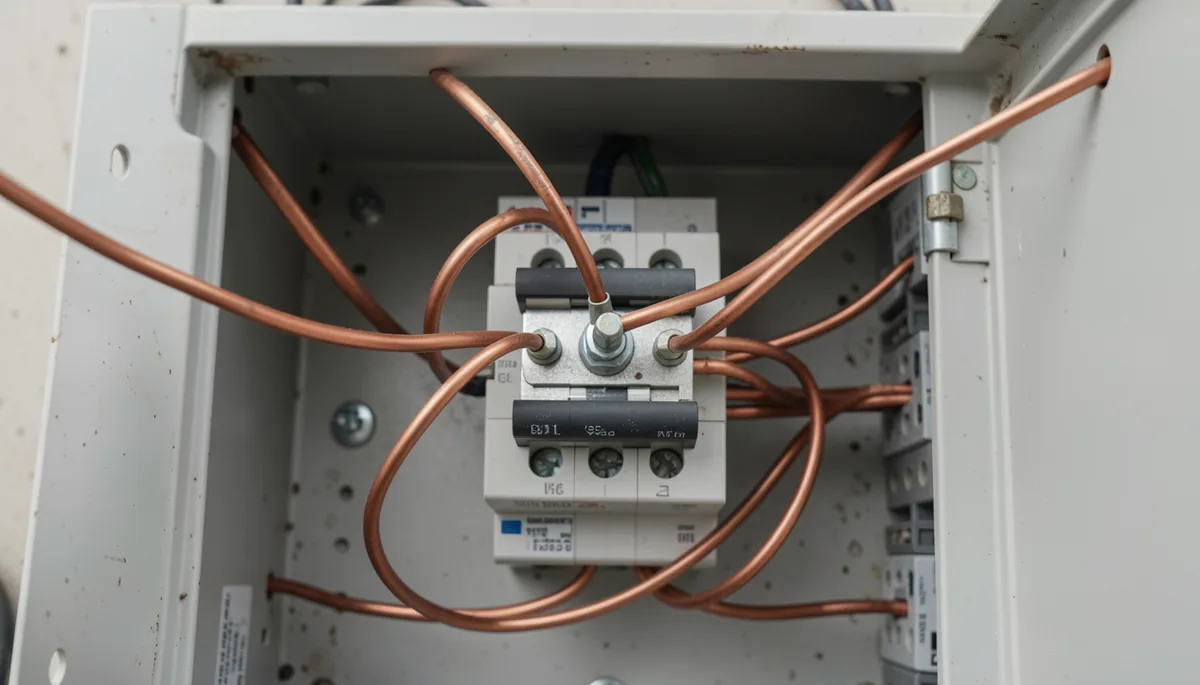

Схема подключения: как подсоединить автоматы правильно
Электрическая цепь идет от ввода к потребителю. Сначала ток попадает на вводной автомат, который стоит первым в ряду. От него провода идут на шины или сразу на следующие защитные устройства. Если вы подключаете группу автоматов, используйте гребенчатую шину (фазную шину). Она позволяет соединить несколько модулей одним жестким металлическим элементом вместо того, чтобы нагромождать кучу перемычек из проводов.
При использовании перемычек из провода соблюдайте правила:
- Сечение перемычки должно быть не меньше сечения основного питающего кабеля.
- Используйте гибкий многожильный провод, если щиток компактный, но обязательно обжимайте его наконечниками НШВИ.
- Затягивайте винты с усилием, но без фанатизма, чтобы не сорвать резьбу в пластиковом корпусе.
Как подключить автомат на 16А
Автомат на 16 Ампер — стандарт для розеточных групп. Его номинал должен соответствовать сечению провода. Для 16А подходит только медный кабель сечением 2,5 мм². Если вы поставите автомат на 16А на провод 1,5 мм², он может не сработать вовремя при перегрузке, и изоляция кабеля начнет плавиться раньше, чем выключится защита. Это критическая ошибка.
Подключение выглядит так: фазовый провод (обычно коричневый или белый) заходит в верхний зажим автомата, а нагрузочный провод (идущий к розеткам) выходит из нижнего зажима. Ноль (синий провод) идет на нулевую шину, которая закреплена отдельно. Заземление (желто-зеленый провод) всегда идет на шину заземления и никогда не подключается к автомату.
Как установить автомат на проводку и соединить с ней
Когда вы подвели кабель к щитку, нужно подготовить его концы. Снимите внешнюю оболочку кабеля на 5–7 см. Затем зачистите изоляцию каждой жилы ровно на 10 мм. Если провод многожильный (мягкий), его нельзя просто вставить в клемму автомата. Винт раздавит тонкие проволочки, контакт станет слабым, и место соединения начнет греться. Для таких проводов используйте наконечники НШВИ (втулочные наконечники) — вы обжимаете провод в них, а уже наконечник вставляете в автомат.
Пошаговый алгоритм монтажа:
- Обесточьте щит. Проверьте отсутствие напряжения индикаторной отверткой.
- Зачистите жилы кабеля на нужную глубину.
- Вставьте провод в клемму автомата (верхнюю для ввода, нижнюю для выхода).
- Затяните винт. Подергайте провод рукой — он не должен шевелиться.
- Проверьте температуру. Если после нагрузки место контакта теплое, значит, контакт плохой.
В моем опыте часто встречается ошибка: люди затягивают винты на автоматах, которые стоят в щитке уже 10 лет. Медь со временем «плывет» под давлением, и контакт ослабевает. Поэтому при любом ремонте или добавлении нового автомата я всегда протягиваю все соседние винты в щитке. Это занимает 2 минуты, но спасает от искрения.
Если вы планируете подключать мощные приборы, например, электроплиту, используйте отдельный автомат на 25А или 32А с кабелем 4–6 мм². Никогда не пытайтесь «повесить» мощный прибор на общую линию розеток через обычный автомат на 16А. Это приведет к постоянным выбиваниям или, что хуже, к скрытому нагреву внутри стен.
