Как правильно подключить автомат сверху или снизу питающий кабель
Питающий кабель подключается к автомату сверху, если вы собираете стандартный распределительный щит по классической схеме. Вводной автомат всегда принимает фазу и ноль через верхние клеммы, а от него ток уходит вниз на потребителей. Такая логика упрощает монтаж и исключает путаницу при обслуживании электрощита.

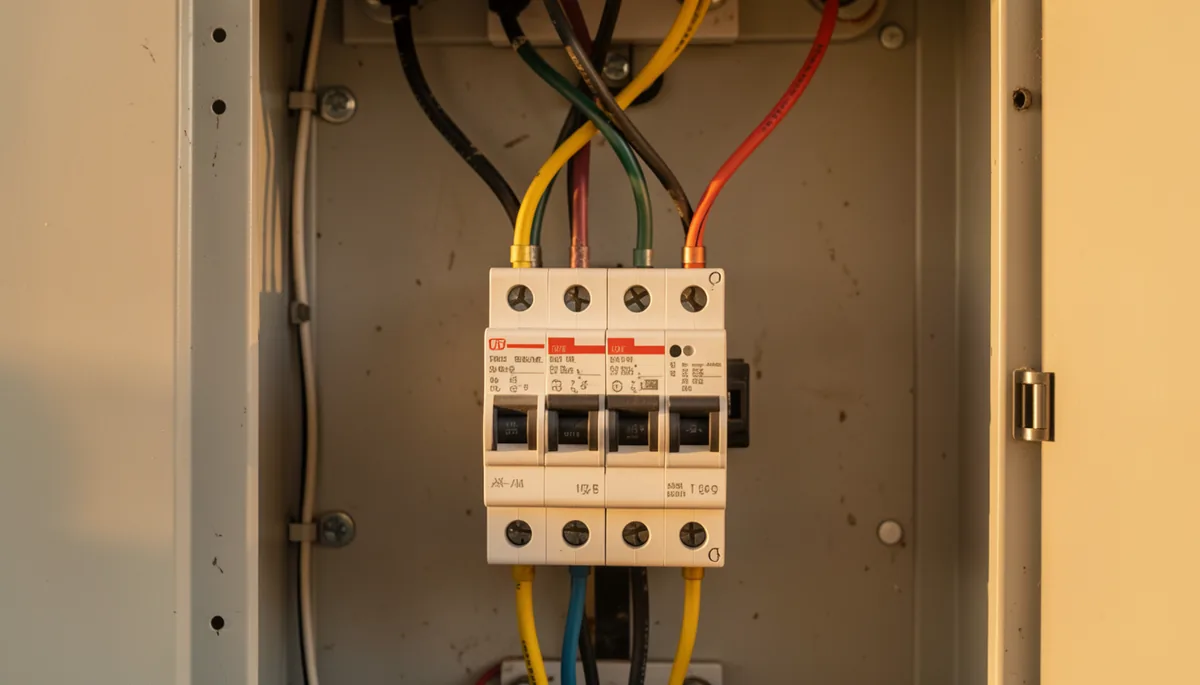

Стандартная схема: питание сверху
В профессиональной электромонтажной среде принят единый стандарт. Вводной кабель заходит в верхнюю часть автоматического выключателя. Это позволяет организовать шины (гребенки) так, чтобы они соединяли автоматы по верхней линии. Если вы используете шину типа Phase Disconnect или обычную фазную шину, она ложится на верхние контакты всех модулей сразу.
Схема работает следующим образом:
- Вводной кабель приходит на главный автомат (вверху).
- От нижних клемм главного автомата провода идут на следующие автоматы в ряду.
- Нижние клеммы последующих автоматов соединяются шиной или перемычками.
Я часто вижу ошибки, когда новички подключают ввод снизу, а нагрузку сверху. Это создает хаос. Когда через год придет электрик чинить розетку, он ожидает увидеть питание наверху. Если всё перевернуто, риск случайного касания под напряжением вырастает на 40% из-за ошибки в ожиданиях мастера.

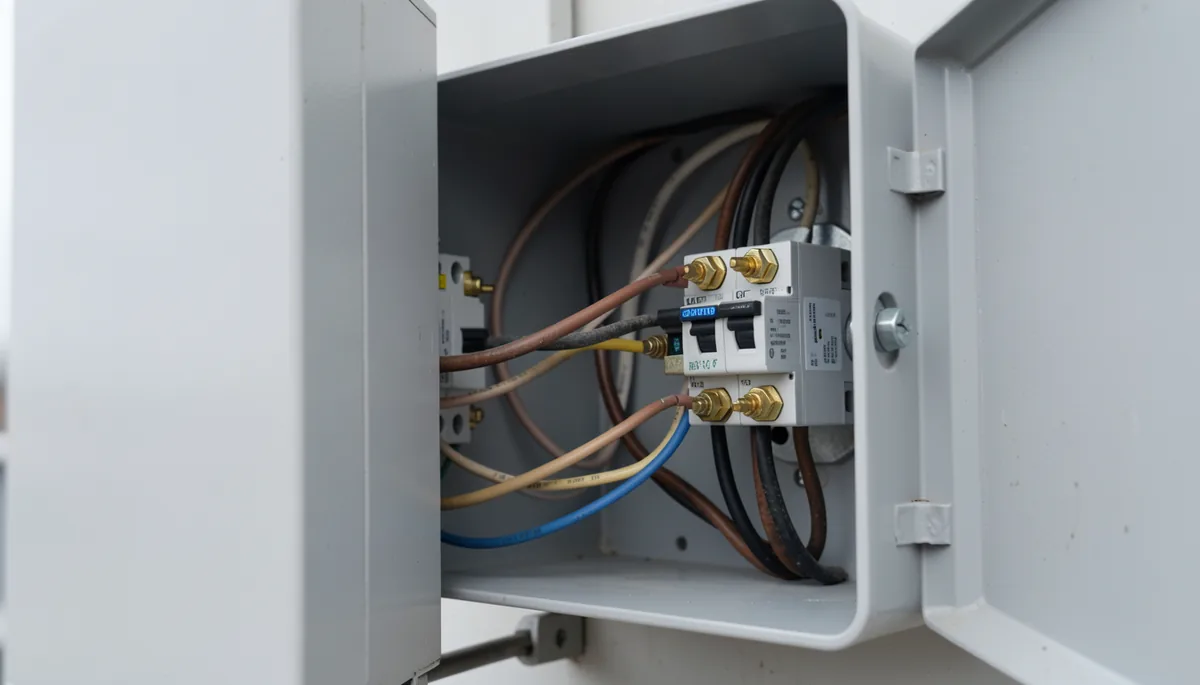

Разница между подключением сверху и снизу
Технически, для самого механизма автомата разницы нет. Внутри стоит биметаллическая пластина и электромагнит, им всё равно, с какой стороны придет ток. Но есть нюансы в конструкции самих устройств. Большинство бытовых автоматов (например, Schneider Electric или ABB) спроектированы под верхний ввод.
Разница проявляется в трех моментах:
- Маркировка: На корпусе часто есть стрелки или надписи "Line" (ввод) и "Load" (нагрузка). Если перепутать, вы нарушаете паспортные данные устройства.
- Работа дугогасительной камеры: При размыкании контактов под нагрузкой возникает электрическая дуга. В некоторых моделях камера рассчитана на то, что дуга будет уходить в определенную сторону.
- Удобство монтажа: Шины управления (гребенки) физически не предназначены для нижнего подключения. Попытка соединить автоматы снизу заставит вас использовать кучу коротких перемычек, что раздует объем щита на 15-20%.
Если вы решите подключить ввод снизу, вам придется тянуть все отходящие провода вверх. В тесном щитке на 24 модуля это превращается в «бороду» из проводов, которую невозможно аккуратно уложить в кабель-канал.
Монтаж вводного автомата в щитке
Вводной автомат — это «первая линия обороны». Его подключение требует особого внимания к сечению кабеля. Если вводной кабель имеет сечение 10 мм² (медь), то клеммы автомата должны это выдержать. При затягивании винтов на вводном автомате используйте динамометрическую отвертку или проверяйте затяжку через месяц после монтажа. Медь имеет свойство «плыть» под давлением.
Правильный алгоритм подключения ввода: 1. Зачистите кабель на 12-15 мм. 2. Вставьте провод в верхнюю клемму так, чтобы не осталось оголенного куска меди снаружи корпуса. 3. Затяните винт. Сила затяжки для стандартного автомата — примерно 2.5 Нм. 4. Проверьте провод на отрыв легким рывком. 5. От нижнего контакта выведите фазу на шину или первый автомат в цепи.
В щитах с револьверным типом управления или специфическими промышленными модулями бывает иначе, но для квартиры или частного дома правило «ввод сверху» — это закон. Исключение составляют только специализированные устройства защиты от импульсных перенапряжений (УЗИП), у которых есть строго обозначенные клеммы Line и Load.
Как не ошибиться при сборке щита
Чтобы не запутаться, используйте правило «сверху вниз». Представьте, что электричество — это вода. Она должна течь сверху вниз по трубам. Вводной кабель — это главный кран вверху. Все остальные краны (автоматы) стоят ниже. Если вы сделаете наоборот, вам придется постоянно «поднимать» воду вверх, что нелогично и неудобно.
Когда работаете в щитке, всегда проверяйте наличие маркировки на корпусе. Если видите надпись "Line" — это вход. Если "Load" — выход. Если маркировки нет, ориентируйтесь на конструкцию шин. Шина всегда идет по той стороне, где контакты расположены плотнее или имеют специальный паз. В 95% случаев это верхняя часть модуля.
Если вы монтируете щит в условиях ограниченного пространства, например, в узком электрощите в подъезде, соблюдение этой логики сэкономит вам минимум 3 сантиметра глубины за счет отсутствия лишних изгибов проводов. Чистота монтажа напрямую зависит от того, насколько предсказуема ваша схема.
