Как правильно подключить антенный кабель к штекеру: инструкция

Для правильного подключения антенного кабеля к штекеру необходимо подготовить конец коаксиального провода, удалив слои изоляции и экрана так, чтобы центральный проводник остался свободным для контакта с внутренним контактом разъема. При использовании стандартного F-коннектора (винтового типа) центральная жила должна выступать из накидной гайки на 2–6 мм, а экранирующая оплетка или фольга должны быть плотно намотаны обратно на внешнюю изоляцию, чтобы не касаться жилы и не вызвать короткое замыкание.

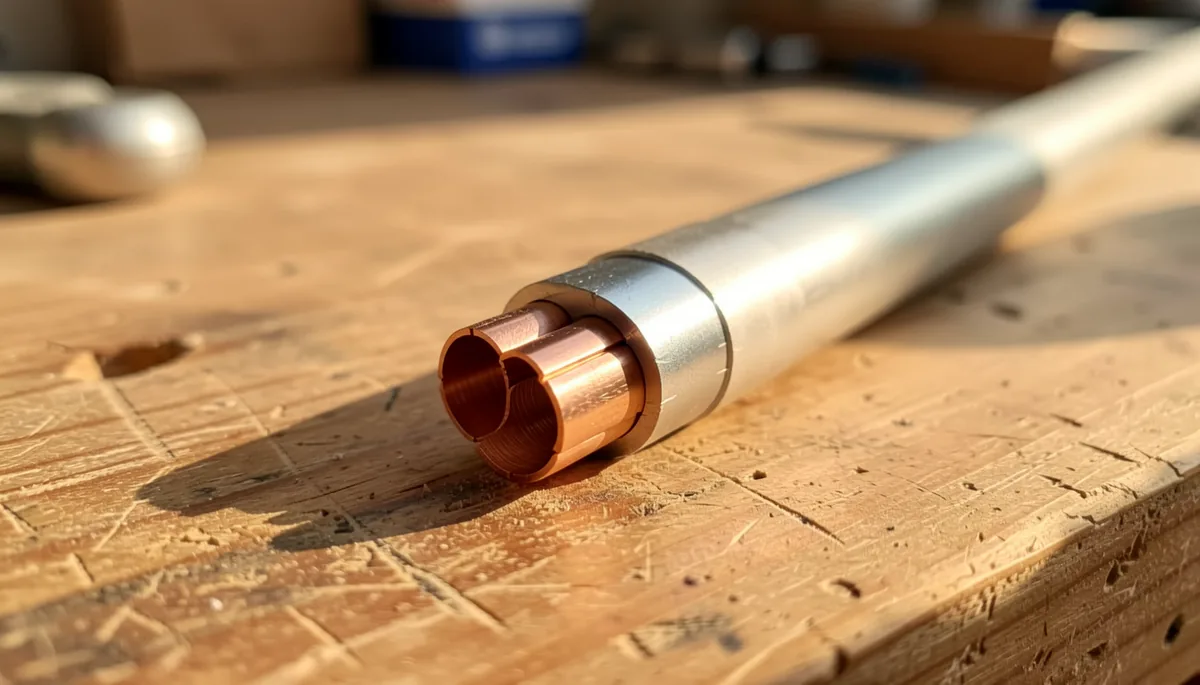

Выбор кабеля и разъемов

Качество изображения напрямую зависит от характеристик коаксиального кабеля. Для домашних систем стандартом является волновое сопротивление 75 Ом. При покупке ориентируйтесь на маркировку RG (Radio Guide), которая указывает на диаметр и параметры затухания сигнала.

• RG-6 — самый распространенный стандарт для дома. Он имеет толстый сердечник, обеспечивает низкое затухание и подходит для большинства задач.
• RG-59 — более тонкий кабель с меньшим диаметром жилы (около 0,5 мм). Из-за высокого сопротивления он не годится для длинных дистанций, но часто встречается в старых сетях.
• RG-11 — толстый профессиональный кабель, который применяют только при необходимости проложить линию на расстояние более 60 метров.

Обращайте внимание на материал центрального проводника. Кабели с чистой медной жилой идеальны для спутникового ТВ, так как минимизируют потери слабого сигнала. Омедненная сталь дешевле, но имеет чуть более высокие потери, что допустимо для наземного цифрового вещания.

Для монтажа используются разъемы F-типа. Они бывают двух основных видов: 1. Винтовые (накручивающиеся) — максимально просты в установке, не требуют специального инструмента. Однако они могут оставлять небольшой воздушный зазор между кабелем и корпусом, что иногда влияет на чистоту сигнала. 2. Обжимные (compression) — состоят из обжимного кольца и терминатора. Монтаж сложнее, требует использования обжима, но обеспечивает самое надежное и герметичное соединение.

Пошаговая инструкция монтажа F-коннектора

Если вы решили самостоятельно собрать штекер, следуйте этой технологии. Ошибки в зачистке — главная причина помех или полного отсутствия сигнала на телевизоре.

Подготовка кабеля

Возьмите нож или резак и аккуратно срежьте внешнюю изоляцию (ПВХ или полиэтилен) с одного конца провода. Оптимальная длина снятой оболочки составляет 11–12 мм. Будьте крайне осторожны: ваша задача — не перерезать металлическую оплетку или алюминиевую фольгу, которые находятся сразу под пластиком.

Работа с экраном

Оплетку и слой фольги нужно аккуратно отвести назад, намотав их обратно на ту часть кабеля, где внешняя изоляция еще цела. Это создаст надежный защитный слой. Если вы не обернете экран вокруг кабеля, контакт будет крайне нестабильным.

Подготовка центральной жилы

Теперь нужно удалить внутреннюю диэлектрическую изоляцию (обычно белого цвета), чтобы обнажить центральный проводник. Срежьте её так, чтобы осталось примерно 7–9 мм свободного места вокруг жилы. Важно не поцарапать и не надрезать саму медную или стальную жилу — любое повреждение металла приведет к резкому ухудшению сигнала.

Сборка штекера

1. Наденьте F-гайку (первую часть разъема) на кабель до упора. Следите, чтобы центральный проводник при этом выступал за край гайки не более чем на 2 мм.
2. Установите вторую часть разъема (терминатор), совместив его с центральной жилой так, чтобы она торчала из отверстия.
3. Закрутите детали до упора. Если у вас тугие руки, можно использовать плоскогубцы, но не перетягивайте металл — современные F-разъемы довольно хрупкие и могут треснуть.

В идеальном результате центральный проводник должен выступать из штекера на 4–6 мм, а стык между кабелем и разъемом должен быть плотным, без видимых зазоров изоляции.

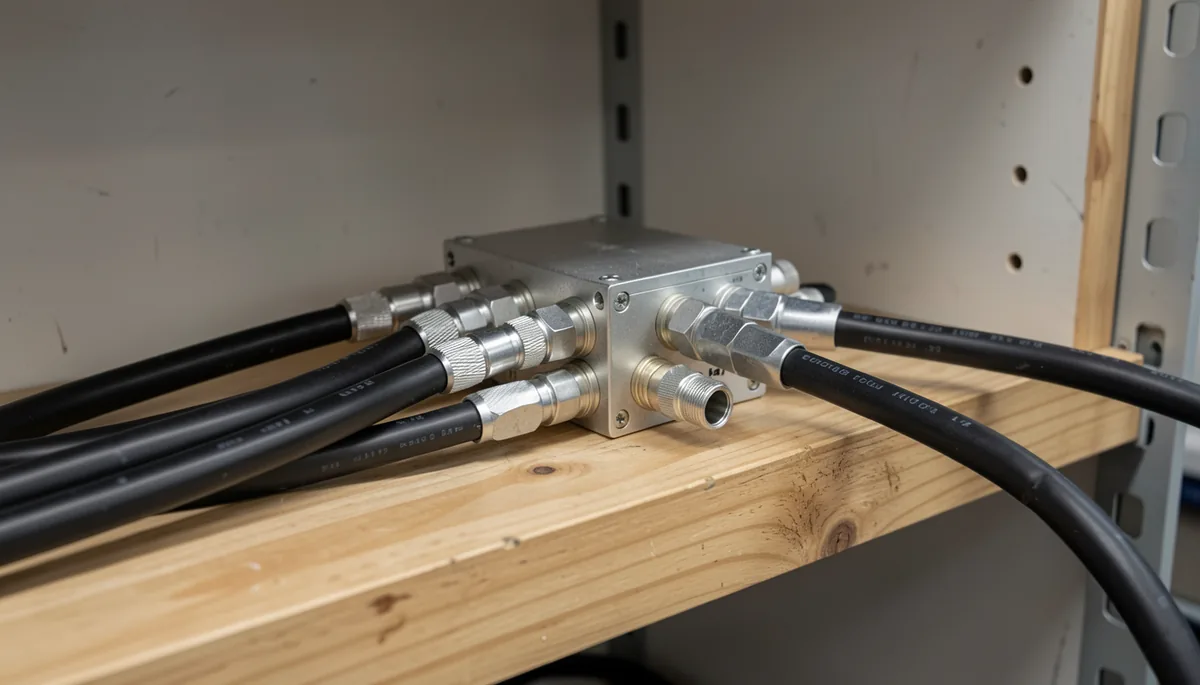

Распространение сигнала: сплиттеры и удлинители

Если вам нужно подключить несколько телевизоров к одной антенне, не пытайтесь просто размотать провода или соединить их «скруткой». Для этого применяются сплиттеры (разветвители).

При использовании сплиттера сигнал делится между выходами. Важно учитывать, что чем больше потребителей, тем слабее будет сигнал на каждом из них. Например, при подключении двух телевизоров уровень сигнала падает примерно в 1,7 раза, а при четырех — в 2,66 раза. Если вы используете разветвитель с большим количеством выходов, может потребоваться установка активного усилителя.

Чтобы разветвитель работал корректно, все его свободные порты должны быть нагружены. Если один из выходов не используется, на него обязательно нужно установить F-заглушку с резистором 75 Ом. Это предотвратит отражение сигнала и помехи в сети.

Если же вам нужно просто удлинить существующую линию, используйте F-F соединитель (переходник «мама-мама») и две F-гайки на концах новых отрезков кабеля.

Диагностика проблем

Проверьте качество соединения после монтажа. Если изображение прерывается или появились «снег» и шум, проверьте следующее: * Короткое замыкание: убедитесь, что отдельные нити оплетки не касаются центральной жилы внутри штекера. Это самая частая ошибка при зачистке. * Вылет жилы: если проводник слишком длинный, он может упираться в дно гнезда телевизора и не давать накрутить штекер до конца. Укоротите его кусачками. * Уровень сигнала: зайдите в меню телевизора в раздел «Ручной поиск» или «Настройка антенны». Если показатели силы и качества ниже 50%, возможно, кабель слишком длинный, поврежден или вам требуется установка усилителя рядом с антенной.
