Как правильно подключить тюнер к старому телевизору

Цифровая революция сделала аналоговое вещание бесполезным. Если ваш телевизор выпущен до 2012 года, он не умеет «понимать» современный сигнал стандарта DVB-T2. Чтобы смотреть цифровые каналы, недостаточно просто воткнуть антенну в старый разъем. Вам понадобится цифровой ресивер (тюнер) — небольшая приставка, которая принимает цифровой сигнал и преобразует его в понятный для старого ТВ формат.

Способ подключения зависит от того, какие разъемы есть на задней панели вашего телевизора. В зависимости от модели это может быть стандартный набор «тюльпанов» (RCA), широкий разъем SCART или даже только один антенный вход. Ниже разберем каждый вариант с конкретными шагами.

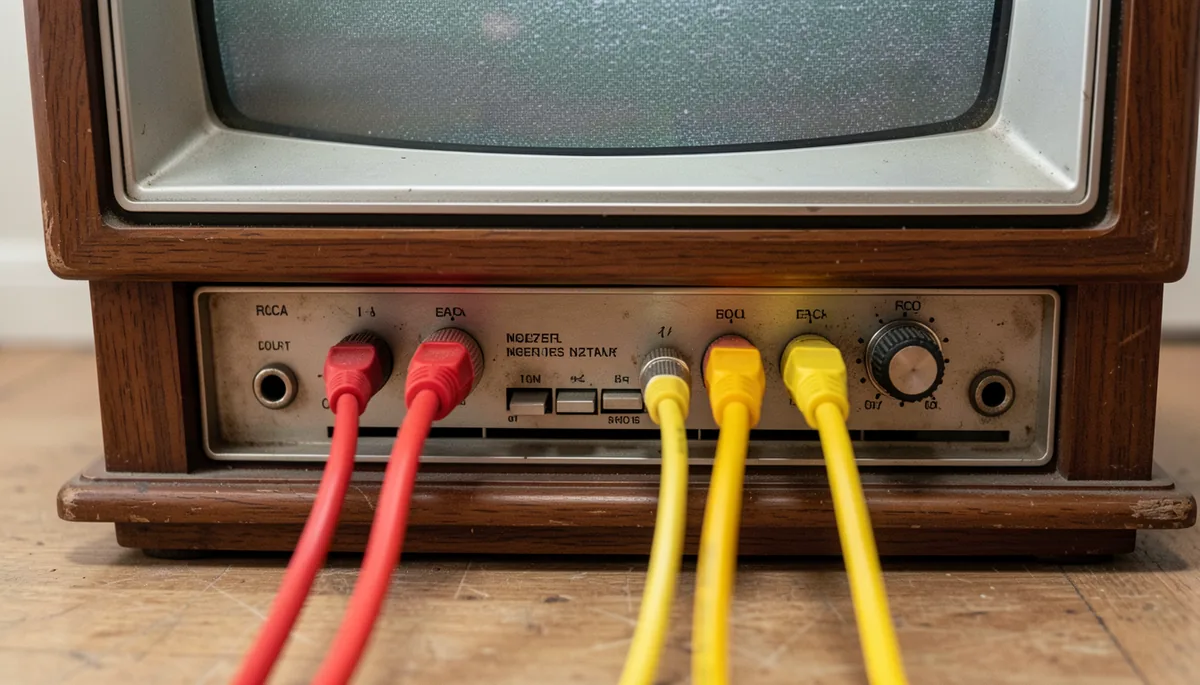

Вариант 1: Подключение через «тюльпаны» (RCA)

Это самый распространенный способ для телевизоров 90-х и начала 2000-х годов. На задней панели вы увидите три круглых гнезда: желтое, белое и красное. Желтый отвечает за видеосигнал, белый — за левый аудиоканал, красный — за правый.

Что понадобится:

• Цифровой ресивер DVB-T2;
• Кабель RCA (3 штекера: желтый, белый, красный);
• Антенна (дециметровая или комнатная), подходящая для цифрового вещания.

Порядок действий:

1. Выключите телевизор и приставку из розетки.
2. Вставьте желтый штекер в желтое гнездо телевизора, белый и красный — в соответствующие аудиовходы.
3. Другой конец кабеля вставьте в разъемы AV на ресивере.
4. Подключите антенный кабель к входу ANT IN на приставке.
5. Включите устройства в сеть.
6. На пульте телевизора нажмите кнопку AV или Source и выберите режим «AV» (или «Video»).

Если у вас старый монофонический телевизор, где есть только два разъема (желтый и белый), соединяйте желтый с желтым, а белый — с белым. Звук будет идти в моно-режиме.

Вариант 2: Подключение через SCART

Разъем SCART — это большой прямоугольный разъем с множеством мелких контактов. Он часто встречается на импортных моделях (Sony, Panasonic, Philips) прошлых лет. Это более надежный интерфейс, чем «тюльпаны», так как он передает сигнал в более высоком качестве.

Как подключать:
Если на ресивере есть выход SCART, просто возьмите кабель SCALT-SCART и соедините устройства. Если на ресивере только «тюльпаны», а на телевизоре только SCART, купите переходник RCA to SCART (стоит около 200–300 рублей). Вставьте «тюльпаны» в переходник, а сам переходник — в телевизор. Далее действуйте так же, как в первом варианте: переключите телевизор в режим AV.

Будьте внимательны: не путайте SCART с компонентным входом (YPbPr). Компонентный вход тоже выглядит как набор цветных разъемов, но он предназначен для передачи раздельного видеосигнала и не подходит для обычного подключения приставки через переходник.

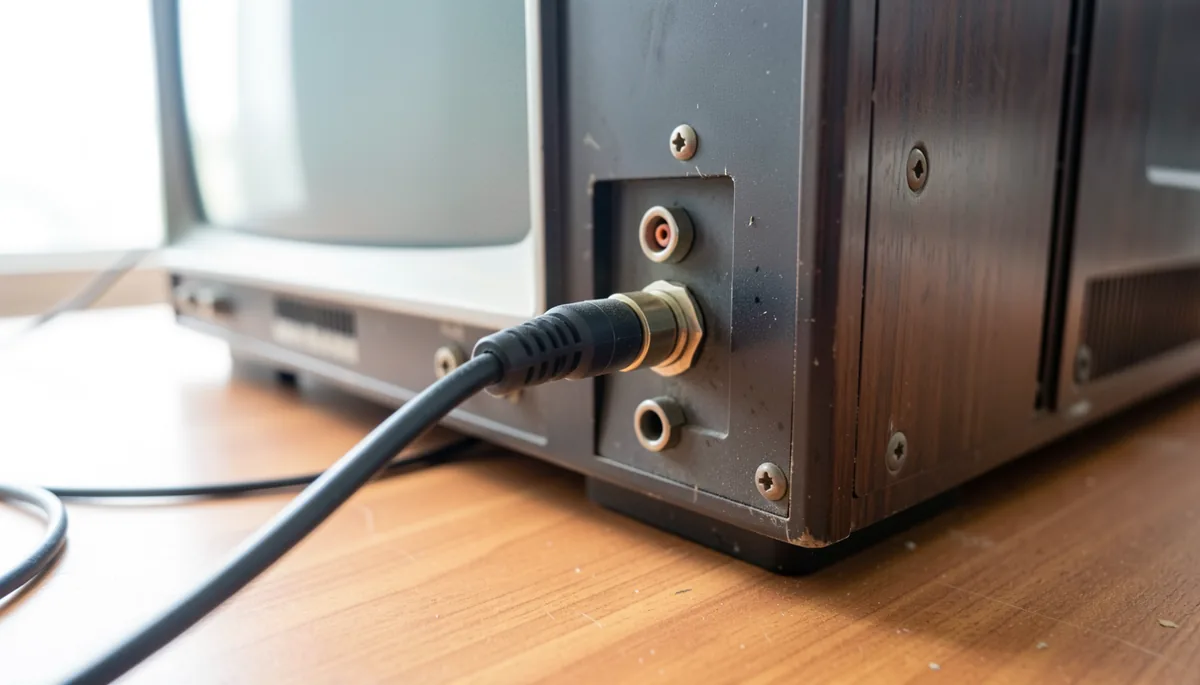

Вариант 3: Подключение через антенный вход (RF-модуляция)

Это единственный способ оживить совсем древние «ламповые» телевизоры, у которых нет ни RCA, ни SCART, а есть только одно круглое гнездо для антенны. Напрямую подключить современную приставку к такому ТВ не получится: приставка выдает видеосигнал через RCA, а телевизор ждет радиочастотный сигнал.

Вам понадобится:

• Радиочастотный модулятор (RF-модулятор).
• Кабель RCA для связи приставки с модулятором.
• Коаксиальный антенный кабель.

Схема сборки:

1. Подключите приставку к модулятору через «тюльпаны» (желтый — видео, красный/белый — звук).
2. Возьмите антенный кабель, который идет от телевизора, и вставьте его в выход RF OUT на модуляторе.
3. Вход RF IN на модуляторе соедините с вашей антенной.
4. Включите телевизор и настройте его на поиск аналоговых каналов (обычно это частота 3-й или 4-й канал). Модулятор «подменит» сигнал приставки под стандарт старого ТВ.

Настройка каналов и устранение проблем

После физического соединения устройств нужно настроить сам ресивер. Не пытайтесь искать каналы пультом от телевизора — это бесполезно. Настройку нужно делать через меню приставки.

Алгоритм настройки:
1. Зайдите в Меню (Menu) на пульте ресивера.
2. Выберите пункт «Поиск каналов» или «Установка».
3. Выберите «Автопоиск». Если автоматический поиск не нашел ни одного канала, переходите к ручному поиску.
4. Для ручного поиска используйте данные о частотах вашего региона. Информация о ближайших ретрансляторах доступна на специализированных картах покрытия (например, карта РРЦ). Запишите номер TVK (телевизионного канала) или точную частоту мультиплекса.

Типовые ошибки:

• Картинка замирает («рассыпается»): плохой сигнал. Поверните антенну, проверьте плотность соединения кабеля или установите усилитель.
• Черно-белое изображение: проверьте, плотно ли вставлен желтый штекер. Если всё верно, возможно, в настройках приставки выбран неверный формат видео (попробуйте переключить PAL/NTSC).
• Нет звука: проверьте соответствие цветов аудио-разъемов. Если телевизор старый, убедитесь, что вы не пытаетесь подать стереосигнал на моно-вход без адаптации.
