Что такое scart в телевизоре

Однако в самом начале своего существования SCART не был достаточно развит. Даже самые передовые разработки этого типа в разных странах подвергались помехам. Их часто было трудно контролировать на расстоянии. Кроме того, потребовалось много времени, чтобы произвести нужный кабель в достаточном количестве. Только в середине и конце 1990-х годов инфантильные проблемы SCART были преодолены, и стандарт начал завоевывать доверие потребителей.

SCART в телевизоре: функции, расположение контактов и подключение

Многие люди с трудом понимают, что такое SCART в телевизоре. И все же этот интерфейс имеет свои важные особенности. Теперь пришло время ознакомиться с расположением разъемов и контактов.

SCART расшифровывается как Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs. Эта организация разработала одноименный стандарт в 1978 году.

Расположение выводов

Четкое и яркое изображение доступно благодаря разъему

Преимущества SCART включают:

• Качество передаваемого изображения близко к HD;
• Управление устройствами, подключенными через порт SCART, с помощью одного пульта дистанционного управления (например, одновременное включение питания)
• Четкое и яркое изображение благодаря компонентному выходу и помехоподавляющим плетеным кабелям, подключенным к 21 контакту;
• Наличие кабелей SCART-RCA (компонентный или композитный) или SCART-S-Video устраняет необходимость приобретения адаптеров или преобразователей сигналов.

К недостаткам относятся:

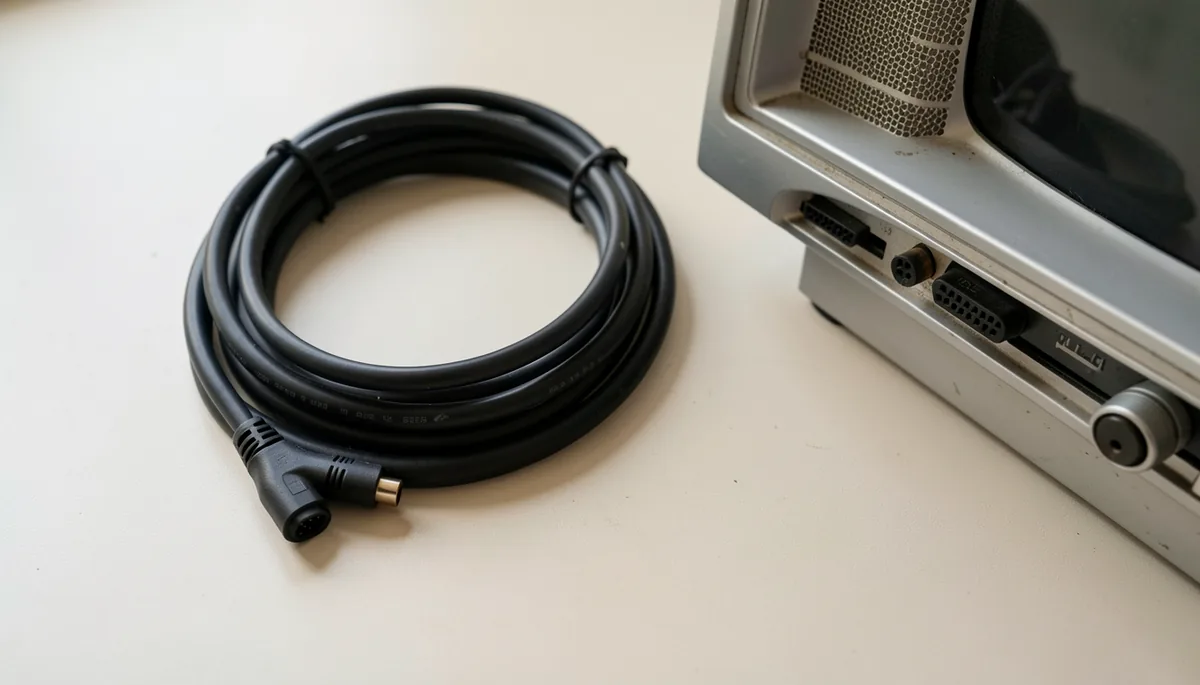

• Существует прямая зависимость между качеством сигнала и длиной кабеля – чем длиннее кабель, тем хуже.
• Кабели с экранирующей оплеткой на каждом проводнике громоздки и дороги.
• Ограниченные возможности цифровой передачи данных по сравнению с HDMI или DVI.
• Подключение современных устройств через этот порт невозможно.

В целом, SCART – это разъем, который активно использовался 15 лет назад и сейчас “жив”, но вытесняется другими интерфейсами для подключения устройств.

Поэтому наличие SCART на задней панели телевизора при покупке можно рассматривать как приятный бонус, а не как один из ключевых критериев, останавливающих выбор на конкретной модели.

Любой кабель, купленный на углу, конечно, не делает его недействительным, но он снижает качество изображения. В нем используется дешевый экранированный кабель, тогда как для передачи видеосигнала следует использовать коаксиальный кабель с волновым сопротивлением 75 Ом. Даже фирменный “полноценный” 21-проводниковый кабель, купленный в магазине, представляет собой пучок проводников в общем экране (см. рисунок).

SCART

Конец 80-х/начало 90-х. Потоки теле- и видеоаппаратуры заполонили полки. То нежелание, которое испытывали тогда многие покупатели, увидев на своем телевизоре или видеомагнитофоне многоконтактный разъем SCART вместо привычных “тюльпанов”, сегодня вызовет у вас в лучшем случае улыбку. В худшем случае вам захочется приложить палец к виску.

Но так оно и было. Самое интересное, что причиной отказа от расчески стало не столько отсутствие информации о ней, сколько отсутствие в продаже соединительных кабелей. Сегодня кабели и провода продаются вместе с жевательной резинкой на каждом углу, но тогда их цена на черном рынке заставляла долго чесать голову, прежде чем достать кошелек. Нелепо? И когда после длительного процесса “подключения” (во время которого то один, то другой контакт проваливался через “левый” разъем), выяснилось, что кабель тоже работает только в одном направлении, от чего хотелось плакать…

Итак, что же такое SCART (по-русски просто “скарт”)? Он называется Перител. Его также называют Евроконнектором. Откуда он взялся?

Как выразился один английский журнал, “…мы в долгу перед французами… к тому, что 21-контактный разъем неудобен для подключения, он всегда находится на задней панели устройства, а усилие, необходимое для его подключения, может не только сбить со стола маленький телевизор, но и опрокинуть большой”. Действительно: именно благодаря французской Ассоциации производителей радио- и телевизионного оборудования (SCART – Syndicat des Constructeurs d’Appareils, Radioreceptteurs et Televiseurs) в 1983 году Европа подсела на 21 “пин”. (булавка). Однако предусмотрительность разработчиков предлагаемого AV-интерфейса заслуживает похвалы.

Сегодня каждый телевизор или видеокамера европейского производства оснащены как минимум одним разъемом SCART. В чем причина такой, назовем ее, популярности? Универсальность. И хотя это достигается довольно простым способом, т.е. интерфейс, несмотря на свои недостатки, действительно удобен. С помощью одного кабеля вы можете как записывать, так и воспроизводить видеопрограммы. Вот первое преимущество. Появилась возможность подключать к телевизору источник RGB-сигнала, обеспечивая наилучшее качество изображения на экране домашнего телевизора. Это сразу же оценили производители домашних компьютеров, такие как Atari, Amiga, Sinclair и им подобные, а затем и популярные ранее игровые приставки в стиле Nintendo и Sega. Вот второе преимущество. Качество изображения и звука от УКВ-модулятора при подключении через SCART намного лучше, чем от ТВ-модулятора (когда-то единственного способа подключения к телевизору). Кроме того, технология ВЧ-модулятора не может передавать стереозвук, вносит шум и требует тонкой настройки телевизионного приемника. Вот здесь и проявляется третье преимущество.

Однако этого оказалось недостаточно, и разработчики ввели в интерфейс дополнительные функции, оставив несколько “иголок” на будущее. С тех пор как SCART стал стандартным интерфейсом в европейских странах (с 1984 года), он приобрел несколько новых функций. Например, стало возможным управлять некоторыми режимами телевизора через SCART – переключать его в режим монитора и обратно (вывод №8), переключать в режим RGB сигнала (вывод №16). Но эти возможности относятся к категории простых (управление осуществляется простым подачей напряжения). Гораздо интереснее две другие “иглы”. (#10 i #12). Они приспособлены для передачи цифровых данных через SCART, что делает количество команд практически неограниченным.

рис. 1

В настоящее время известно несколько систем обмена информацией через SCART . Это система Megalogic, используемая компанией Grundig. Easy Link от Philips. SmartLink от Sony. Пока их использование ограничивается связью между телевизором и видеомагнитофоном, но уже одно это открывает возможности, о которых раньше никто и не подозревал.

Для демонстрации этих возможностей возьмем в качестве примера Easy Link (Philips). Когда вы переключаете видеомагнитофон на воспроизведение, телевизор включается автоматически. Когда вы смотрите телепрограмму и хотите записать ее, нажатие кнопки запускает запись программы. Функция FollowTV видеомагнитофона позволяет “следить” за настройками тюнера на телевизоре. Вы можете наблюдать за видеомагнитофоном на экране телевизора и автоматически выбирать соотношение сторон 4:3 или 16:9. Когда видеомагнитофон заканчивает воспроизведение, он не только выключается сам, но и выключает телевизор. При выключении телевизора видеомагнитофон выключается через одну минуту. Аналогичным образом работает спутниковый ресивер, подключенный к телевизору.

Речь идет о спутниковом ресивере. Хотя количество разъемов SCART в телевизоре зависит от его класса, даже самый простой спутниковый ресивер имеет их три: один для подключения телевизора, один для подключения видеомагнитофона и один для подключения декодера “закрытых” программ. SCART особенно удобен для последних – он подает кодированный сигнал на приставку и возвращает его в “открытом” виде. То же самое относится и к кабельным декодерам программ с оплатой за просмотр. В обоих случаях используется только один кабель.

Рис. 2

Проект

Начнем с того, что контактов иглы на самом деле 20. Роль контакта 21 играет металлический экран по краю разъема. Второе назначение этой крышки – защита штифтов от внешних механических воздействий. Ответная часть (гнездо) изготовлена из литого пластика. Она может иметь держатели для винтов или саморезов, а также отверстия для монтажа на печатную плату.

Дизайн кабельных разъемов не отличается особой оригинальностью, но существует как минимум три варианта, которые отличаются конструкцией корпуса – кабель может быть проложен вбок, прямо или под углом. Разъем прочно удерживается в гнезде подпружиненными вилочными контактами. Слишком сильный, чтобы легко его вытащить. Также нужно быть осторожным при вставке, чтобы не сломать телевизор или видео.

Сторона качества

Как видно из описания, через контакты SCART передаются не только аудио, но и видео и RGB сигналы. Частотный диапазон звуковых каналов не превышает 20-20000 Гц, видеосигнал занимает полосу частот до 6-8 МГц, а канал RGB способен воспроизводить сигнал с полосой более 10 МГц (полоса пропускания видеоусилителей в современных телевизорах составляет от 20 МГц и выше). Если для передачи звука в большинстве случаев достаточно экранированных кабелей, то способен ли SCART передавать широкополосное видео без потерь?

Известно, что не только кабель, но и разъем должен иметь определенные характеристики (импеданс, емкость), чтобы идеально соответствовать пути передачи сигнала. Трудно представить, что многоконтактный разъем, изготовленный из обычного полистирола, имеет такие же частотные характеристики, как, скажем, коаксиальный BNC или даже широко распространенный RCA (он же Cinch, он же “tunnelpan”). Тем не менее, были предприняты усилия по улучшению частотных характеристик разъема – в SCART каждый канал передачи (аудио, видео, RGB) имеет свой собственный провод “земли”, что обеспечивает лучшую изоляцию между сигналами. Но это все.

Любой кабель, купленный на углу, конечно, не делает его недействительным, но он снижает качество изображения. В нем используется дешевый экранированный кабель, тогда как для передачи видеосигнала необходимо использовать коаксиальный кабель с волновым сопротивлением 75 Ом. Даже фирменный “полный” 21-жильный кабель, купленный в магазине, представляет собой пучок проводников в общем экране (см. рисунок).

Стоит отметить, что на волне возросшего интереса к “супер” кабелям (акустическим, аудио и т.д.) известные производители предлагают SCART-кабель, лишенный, как они утверждают, прежних недостатков. Снаружи он впечатляет – толстый, блестящий пучок отдельно экранированных аудио- и видеокабелей, металлические или металлизированные (как на фото) штекеры и позолоченные контакты. Его цена начинается от 15-20 долларов, но не ждите от такого кабеля заметных преимуществ, поскольку разъем на видеомагнитофоне или телевизоре остается прежним.

Стандарт IEC933-1 предусматривает четыре типа кабеля: тип U – универсальный, обеспечивающий все соединения, V – без аудиосигналов, C – без сигналов RGB и A – без сигналов видео и RGB.

Рис. 3	Рис. 4

Говоря о сигналах, передаваемых через SCART, мы не упомянули S-video, который представляет собой двойной сигнал – сигнал цвета и сигнал яркости. С появлением этого стандарта появилась возможность работать с ним по SCART. Для сигнала яркости подходит канал “видео”, но для сигнала цвета пришлось пожертвовать RGB, а точнее каналом “красный”. (см. схему). Это возможно только с теми телевизорами, в которых установлены два канала SCART: в этом случае вы можете подключить источник RGB через второй канал. Однако практически всегда при таком способе подключения используется разъем Mini-DIN.

Как жить?

Особенно если в доме только одно устройство имеет SCART, а другие – нет. Решение старо как мир – адаптер или кабель-переходник. Первые представляют собой разъемы SCART со встроенными разъемами RCA или S-video. Их можно использовать как с кабелями “тюльпан-тюльпан”, так и с кабелями S-video-to-S-video. Адаптеры могут быть одно- или двухсторонними, моно или стерео, с переключателями или без них. Разнообразие кабелей-переходников еще больше. Наиболее распространенными являются SCART-RCA (или “скарт”-тюльпан). Существуют также односторонние и двухсторонние, стерео, моно. с дополнительными разъемами для управления коммутацией. Если необходимо подключить два устройства к одному, можно использовать двух- или трехсторонний разветвитель SCART.

Сегодня на рынке можно найти практически любой адаптер или кабель. Некоторые компании (Sony, JVC и др.) даже продают их в составе своих видеокамер. Для тех, кого это не устраивает или отсутствует, мы приводим таблицу назначений выводов SCART, также мы приводим схемы назначений выводов для универсального “полного” кабеля (тип U) и “усеченный” AV-кабель (тип C). Обратите внимание на “перекрестные” соединения, поскольку именно они обеспечивают двунаправленность.

Советы

Как видно из вышесказанного, известные недостатки кабеля SCART все же компенсируются его главным преимуществом – универсальностью. Однако все его возможности могут быть реализованы только в том случае, если оба подключенных устройства имеют этот разъем. При выборе оборудования RTV давайте не поленимся определить, что позволяет имеющийся SCART.

Недавно я с удивлением узнал, что видеомагнитофон Thomson 6890 (и некоторые другие модели) может только (!) воспроизводить меню на экране телевизора через канал RGB. Чтобы подсластить сделку, компания заявила, что у него есть “полный” SCART. Используйте любую возможность для улучшения качества изображения. В идеале это должен быть канал RGB, но не каждый телевизор имеет такой канал, и очень немногие видеомагнитофоны могут воспроизводить такой сигнал. Но DVD может!

Что касается будущего, то у SCART есть все шансы просуществовать еще много лет. Это происходит благодаря этим двум “цифровым иглам”. И это только Прогресс Его Величества знает, какие команды появятся в ближайшем будущем и чем они будут управлять.

Приложения1

Недавно некоторые производители DVD-плееров и 29-32-дюймовых телевизоров встроили возможность передачи компонентного (YPbPr/YCbCr) видеосигнала по SCART, который передается через контакты, используемые в SCART для сигналов RGB. Эта возможность не документирована в спецификации SCART, поэтому вы не найдете никакой информации о ней в официальных документах SCART. Поэтому для подключения к телевизору используется переходник SCART->3 RCA.

Приложение2

Как показали наши эксперименты с телевизором Loewe 8772 (MSRP $1800) и плеером Pioneer 757Ai (MSRP $900), используя кабели Supra AV3, AV5 (MSRP $150), качество передачи сигнала через RGB и YPbPr, после тщательного изучения с использованием тестовых таблиц и высококачественных DVD фильмов, было одинаковым.

Обратите внимание, что внешняя металлическая рама выполнена не симметрично. Это позволяет не опасаться, что вилка будет неправильно вставлена в розетку.

Преимущества и недостатки телевизоров с портом scart

У розеток Scart есть свои преимущества:

1. Высокое качество передачи цвета.
2. Широкие возможности управления.
3. Способность создавать яркий образ. Это возможно благодаря раздельной подаче цвета (через контакты).
4. Защитное покрытие хорошо устраняет помехи.
5. Благодаря распиловке можно автоматически включать и выключать телевизор вместе с дополнительным оборудованием. Например, вы включаете магнитофон, подключенный к телевизору, и в это же время включается сам телевизор. Розетки Scart обеспечивают эту функцию, даже если она не была установлена при изготовлении дополнительного устройства.
6. Возможно автоматическое включение широкоэкранного режима.

Однако у этого разъема есть и недостатки:

1. Если кабель слишком длинный, сигнал начинает теряться.
2. Сигнал будет работать лучше, если на кабеле есть экранирующая оплетка. Однако это означает, что кабель будет очень толстым. Это неудобно.
3. Недавно появились новые цифровые интерфейсы DVI и HDMI. Они имеют гораздо более высокую плотность данных, чем Scart.
4. Разъем Scarth не сможет вместить некоторые современные формы видеоразвлечений. Например, Dolby Surround. Для этого требуется более современное оборудование.
5. Качество разъема зависит от типа телевизора. Например, ЖК- и плазменные устройства обеспечивают хорошую передачу сигнала. ЭЛТ-устройства, с другой стороны, не делают этого (даже современные).
6. Не все видеокарты поддерживают возможность подключения к портам Scart (это относится только к компьютеру).

Но, несмотря на эти недостатки, порты Scart по-прежнему присутствуют во всех современных моделях телевизоров.

Синопсис! Металлическая внешняя рамка выполнена асимметрично, чтобы разъем scart мог однозначно подключаться к гнезду.

Что такое scart на телевизоре?

Гнездо scart необходимо для того, чтобы к основному приемнику можно было легко подключить другие устройства. Здесь видео- и аудиосигналы направляются через штекеры. Почти все телевизоры сегодня оснащены разъемом scart. Это позволяет подавать на устройство цифровые и аналоговые сигналы для воспроизведения изображений и звуков.

Порт scart состоит из двадцати контактов, каждый из которых передает или принимает определенный сигнал. Металлизированный край скарта, контакт 21, находится в контакте с экраном кабеля. Такая конструкция защищает передаваемые сигналы и нейтрализует любые помехи.

Обратите внимание, что металлическая внешняя рамка выполнена асимметрично, чтобы вилку scart можно было без проблем вставить в розетку.

Интерфейс и основные недостатки:

История разъема scart

Во второй половине прошлого века появилось большое количество периферийных устройств, которые можно было подключить к телевизору. Особой популярностью пользовались видеомагнитофоны, которые преобразовывали кассетные ленты в видео и звук. Первоначально аудио- и видеосигналы передавались по разным кабелям. Кроме того, производители часто использовали разные вилки и разъемы, что делало невозможным подключение устройств разных марок и моделей без использования переходников. Это вызвало потребность в простом, надежном и универсальном интерфейсе. В 1978 году французы разработали стандарт SCART, который быстро стал повсеместным.

SCART – это европейский стандарт для подключения мультимедийных устройств. Само слово является французским акронимом, который расшифровывается как “Ассоциация производителей радио и телевидения”.

Особенности конструкции скарта

Разъем SCART состоит из двух основных частей:

• Розетка. Он изготовлен из литого пластика. Оснащены винтовыми держателями или гермовводами для интеграции на печатных платах. Содержит подпружиненные игольчатые контакты для обеспечения надежного соединения и плавной передачи сигнала.
• Многополюсный штекер. Содержит 20 игольчатых контактов. Контакт 21 представляет собой металлическую крышку, установленную по периметру штекера. Корпус изготовлен из пластика. Сигнальные провода изолированы и экранированы.

Существуют более совершенные аппаратные интерфейсы, но все телевизоры, выпускаемые сегодня, по-прежнему оснащены как минимум одним разъемом SCART.

Типы интерфейсов scart

Существует большое количество возможных модификаций разъемов SCART, но каждую из них можно отнести к одной из четырех основных разновидностей:

• A – обеспечивает передачу звука, без передачи видео или RGB;
• C – передает аудио- и видеосигналы, но не RGB;
• V – обеспечивает передачу видеосигналов без звука или RGB;
• U – обеспечивает передачу всех типов сигналов.

От корпуса разъема кабель идет прямо, под углом или в сторону. Крупнейшие производители электроники имеют свои собственные системы связи на базе SCART. У Grundig есть Megalogic, Sony использует SmartLink, Philips использует Easy Link.

Где можно найти и что можно подключить через гнездо scart?

Разъемы такого типа встречаются повсеместно. В основном они используются для подключения различных устройств к телевизору. К ним относятся:

• ВИДЕОМАГНИТОФОН,
• приемник,
• DVD-плеер;
• игровая приставка;
• Профессиональное съемочное оборудование.

Компьютер и другие устройства можно подключить к телевизору с помощью соответствующего адаптера.

Расположение контактов SCART и функции выхода на телевизоре.

Обычно он расположен на задней или боковой стороне телевизора. Он асимметричен, что исключает возможность неправильного соединения. 1 – это минимальное количество, некоторые модели телевизоров оснащены двумя, тремя или более розетками. Это позволяет одновременно подключать к телевизору несколько устройств и обеспечивает бесперебойную работу. Каждый вывод порта имеет свою функцию.

Какие сигналы, форматы и разрешения поддерживает scart?

Многофункциональность – одна из ключевых особенностей разъемов SCART. Через них можно передавать следующие типы сигналов:

• аудио,
• видео,
• RGB,
• компонент.

Интерфейс позволяет реализовать протокол управления видео CEC. Кроме того, с появлением стандарта S-video формат SCART сделал удобной работу и с ним.

Обычный разъем SCART позволяет передавать видео в SD-качестве. Это стандарт PAL или EDTV (унифицированный формат) с полем поддержки 768×576 (сигнал 50-60 Гц), что позволяет транслировать на экран только 768×420. Компонентный и RGB дают гораздо лучшее изображение – 1280×1024 – но это предел. Если вы хотите играть или смотреть фильмы в качестве FULL HD, а тем более в формате 4K, вам следует выбрать другой тип подключения.

Плюсы и минусы выхода scart

Несмотря на то, что скоро исполнится полвека с момента изобретения интерфейса, он не только пользуется неизменной популярностью, но и выгодно отличается от других форматов.

• Хорошая цветопередача;
• превосходная четкость и контрастность изображения
• широкие возможности дистанционного управления устройствами;
• Минимизация помех, вызванных плетеным экраном (применяется к высококачественным кабелям).

Как видите, преимущества неоспоримы, но у этой соты все еще есть кое-что в запасе.

Недостатки интерфейса и наиболее важные недостатки:

• Качество передачи сигнала обратно пропорционально длине кабеля;
• Более низкая плотность передачи данных и меньшее разрешение по сравнению с форматами DVI и HDMI
• Повышенные требования к качеству экранирующей оплетки;
• Несовместимость с некоторыми современными форматами, такими как Dolby Surround и подобными;
• Большинство современных видеокарт не имеют разъема SCART, что делает невозможным прямое подключение компьютера к телевизору.

Недостатков не так много, но их следует учитывать, если вы нуждаетесь или хотите использовать этот тип интерфейса.

Адаптеры и преобразователи SCART

Не все устройства оснащены разъемом SCART. Если вы обнаружили это после покупки, не спешите заменять гаджеты. Эту проблему можно решить с помощью адаптера или конвертера.

Вот самые популярные из них:

• SCART to RCA – более известный как конвертер SCART to RCA, позволяет подключить два устройства к одному;
• SCART – S-Video – редко используется из-за отсутствия разъема на новых телевизорах;
• SCART to RGB – один из самых популярных вариантов в прошлом;
• SCART to HDMI – позволяет подключить старый плеер или приставку к более новому телевизору через порт HDMI;
• SCART to VGA – решает проблему передачи данных между несовместимыми интерфейсами.

В отличие от адаптеров, конвертер не только соединяет несовместимые разъемы, но и преобразует аналоговый сигнал в цифровой.

Вместо булавок

Несмотря на долгую историю порта и появление более совершенных интерфейсов, разъемы SCART по-прежнему востребованы. Эксперты утверждают, что в ближайшем будущем ситуация изменится, и прогресс не стоит на месте. Постепенно SCART будет полностью заменен более современными портами.

Европейский унифицированный разъем SCART – это французская аббревиатура Syndicat des constructeurs d’appareils radio recepteurs et televiseurs, что переводится как “Ассоциация радио- и телевизионной промышленности”. Согласно французскому предложению, для подключения двух устройств используется 21-контактный штекер, разработанный в начале 1980-х годов. Он был разработан для различных применений, в частности, для подключения различных устройств: телевизора с принтером в системе “Видеотекст”, клавиатуры в системе “Телетекст”, видеомагнитофонов, видеоплееров и Ho-Fi устройств, домашнего компьютера и т.д. Разъем SCART используется не только во всех устройствах европейского производства, но и в большинстве японских устройств.

Назначение контактов SCART и их функции

Европейский унифицированный разъем SCART – это французская аббревиатура Syndicat des constructeurs d’appareils radio recepteurs et televiseurs, что переводится как “Ассоциация радио- и телевизионной промышленности”. Согласно французскому предложению, для подключения двух устройств используется 21-контактный штекер, разработанный в начале 1980-х годов. Он был разработан для различных применений, в частности, для подключения различных устройств: телевизора с принтером в системе “Видеотекст”, клавиатуры в системе “Телетекст”, видеомагнитофонов, видеоплееров и Ho-Fi устройств, домашнего компьютера и т.д. Разъем SCART используется не только во всех устройствах европейского производства, но и в большинстве японских устройств.

Сегодня даже менее образованные в области электроники потребители знают, что цветовая гамма на экране состоит всего из трех компонентов: красного, зеленого и синего. Подача их отдельно на модуль цветности устраняет ряд помех и делает изображение более четким. Это возможно благодаря разъему SCART, в котором контакты 7, 11 и 15 предназначены для сигнала RGB, а альтернативные контакты 5, 9 и 13 – для экранирования.

Эти надоедливые 20 контактов и “земля

Соединительный кабель обычно представлял собой кабель со штекером SCART с одной стороны и двумя, четырьмя или шестью штырьками RCA американского стандарта с другой (называемыми “тюльпанами” из-за их своеобразной формы). По сути, это был простой адаптер, обеспечивающий гальваническое соединение между источником сигнала и видеомонитором (телевизором). Владельцы видеооборудования часто укоряли империалистов за отсутствие всеобщей стандартизации, считая, что 21 штырек – это слишком много для такого простого устройства.

Только профессионалы в области телевидения, для которых схема разъема SCART не была “фарфоровой”, могли оценить перспективность такого подхода французской ассоциации производителей электроники, от которой он получил свое название (Syndicat Des Constructeurs D’Appareils, Radioreceptteurs Et Televiseurs – SCART).

Камеру можно использовать для подключения к домашнему телевизору:

Почему это так сложно? Вот почему!

В отличие от обычных разъемов типа “тюльпан”, разъем SCART RCA обладает рядом преимуществ, обеспечивая больший контроль, лучшую цветопередачу и даже передачу цифровых данных, что было немыслимо в начале 1980-х годов (а разработан он был в 1983 году).

Сегодня даже электронно необразованный потребитель знает, что разнообразие цветов на экране создается всего тремя компонентами: красным, зеленым и синим. Подача их отдельно на модуль цветности устраняет ряд помех и делает изображение более четким. Это стало возможным благодаря разъему SCART, в котором контакты 7, 11 и 15 назначены для сигнала RGB, а контакты 5, 9 и 13 поочередно назначены для экранирующих покрытий.

Но это далеко не все возможности разъема SCART. Расположение контактов позволяет автоматически включать и выключать телевизор одновременно с источником низкочастотного сигнала (DVD или видеомагнитофоном), независимо от того, какая компания производит это оборудование. Можно также автоматически включить широкоэкранный режим.

В дополнение к этим функциям есть два цифровых контакта, 12 и 14, пророчески обозначенные французскими инженерами еще в 1983 году, когда практически вся бытовая электроника была аналоговой. Есть также связь с часами, это номер десять.

Итак, 20 контактов и один общий (всего 21) – это, как оказалось, не так уж и много. Для современных центров видеоразвлечений этого пока достаточно, хотя и недостаточно для включения Dolby Surround…
