Перед сращиванием телевизионного кабеля убедитесь, что оба участка кабеля отсоединены от оборудования, к которому они были подключены. Сращивание кабеля во время его подключения может представлять собой ряд рисков для безопасности, наиболее важным из которых является поражение электрическим током. Безопасность всегда остается главным приоритетом при работе с кабелями, поэтому переходите к следующему шагу после принятия необходимых мер предосторожности.
Как правильно подключить антенный кабель
Домашнюю сеть можно сравнить с цепью, а любая цепь хороша лишь настолько, насколько хорошо ее самое слабое звено. Именно кабельные соединения можно считать самым слабым звеном.
Если о них не заботятся должным образом, часто бывает так, что в плохом приеме винят антенну. И причина тому – дешевый коаксиальный кабель с несоответствующими параметрами, который к тому же состоит из неправильно соединенных сегментов. Неплотное соединение коаксиального кабеля – это место, где большой процент сигнала от антенны “заглушается”, прежде чем он достигнет приемника. Итак, давайте узнаем, как срастить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъемами, чтобы изображение было четким и ясным.
Пайку можно выполнять гораздо более аккуратно, сохраняя максимальное качество соединения. Сначала представлен текстовый учебник, а затем пошаговая фотогалерея.
Можно ли установить соединение без потери сигнала
Наличие точки крепления на любом чувствительном проводе приведет к потере. Однако в зависимости от того, как выполнено подключение, потери будут либо незаметны, либо заметны невооруженным глазом при просмотре каналов.
Если вы хотите подключить антенный кабель без потери сигнала, единственный действенный метод – установить на концах два F-разъема и соединить их с помощью резьбового переходника. Это самый надежный метод, к тому же при необходимости вы всегда можете отсоединиться.
Если мы говорим о наложении прядей, то это самый худший метод, для совместного подключения телевизионного кабеля. Качественной альтернативой является пайка, которая также компенсирует потерю сигнала при соединении.
В современных квартирах используются плинтусы с кабель-каналами, в которых проложен телевизионный кабель. Кабели также можно прокладывать в пластиковых коробах различных размеров, где кабель помещается в U-образный профиль и закрывается крышкой. В таких коробах можно прокладывать интернет-кабели и кабели связи вместе с телевизионными кабелями. Силовые кабели прокладываются отдельно.
Что может сделать антенна
Трудно сделать хорошую одностороннюю антенну без специальных инструментов и навыков, поэтому антенна будет относиться к категории маломощных. Самодельная антенна может быть полезна в следующих случаях:
- Малая дальность до ретранслятора. Предельное расстояние до радиостанции составляет 15-20 км.
- Отсутствие препятствий в прямой видимости ретранслятора в виде зданий или лесополос.
- Сам сигнал принимается приемником. Самое главное, чтобы он не находился в мертвой зоне.
Существуют различные методы проверки уровня сигнала. Самое простое решение – использовать возможности современных цифровых телевизоров.
Тест обычно проводится по принципу:
- Включите телевизор и откройте “Настройки” вместо “Видео”. Антенна на данном этапе не нужна.
- Найдите в настройках индикатор уровня сигнала.
- Этот индикатор должен показывать уровень сигнала. Если она составляет более 15% – вы можете ловить цифровое телевидение на домашнем телевизоре. Если он меньше, подключите устройство с большей мощностью.
Самый маленький разветвитель имеет три гнезда:

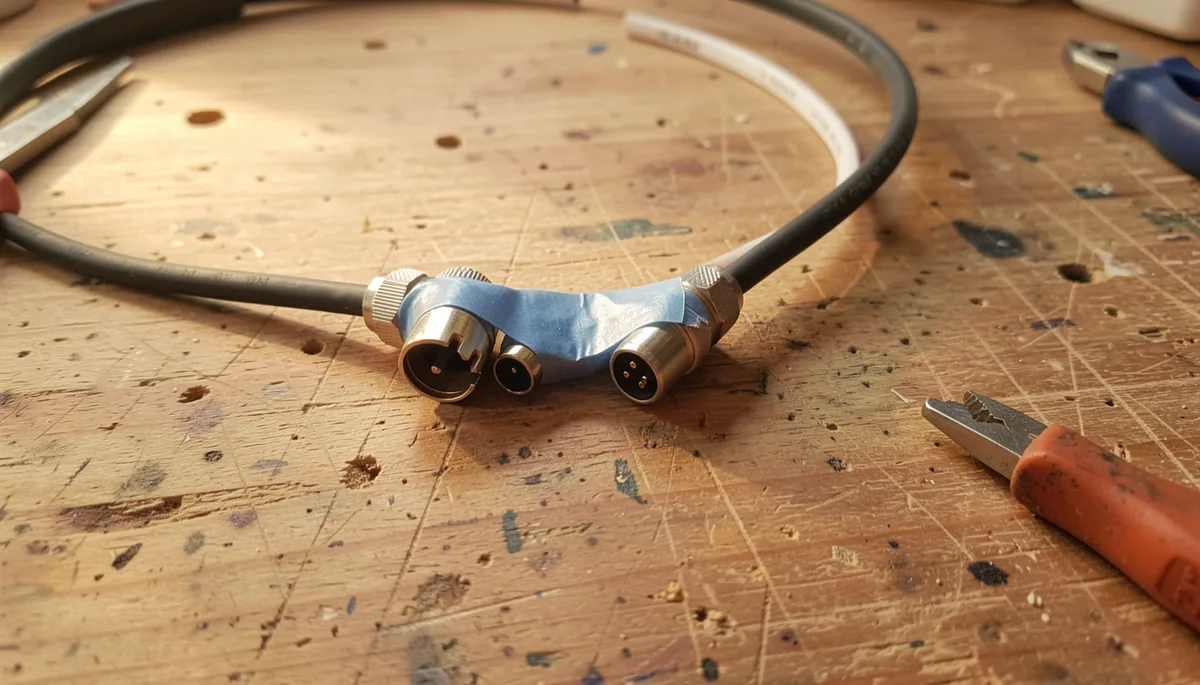

Способы подключения телевизионного кабеля
Методы сортируются в зависимости от качества исполнения. Первые компоненты имеют высочайшее качество и устраняют возможные затухания телевизионного сигнала.
- Специальный удлинительный кабель для телевизора. Это обычный коаксиальный кабель длиной несколько метров. На одном конце имеется гнездо для вставки штекера от существующего телевизионного кабеля. На другом конце находится штекер для подключения к антенному входу телевизора. Если вам нужно протянуть кабель на небольшое расстояние, этот удлинительный кабель – самое разумное решение. Цена удлинительного кабеля зависит от степени защиты и качества кабеля. Вы можете купить удлинитель длиной 5 м всего за 300 рублей или взять 1,5 м за 400-500 р. Такой удлинитель легко сделать своими руками. Приобретается кабель необходимой длины, F-разъем и F-штекер. Конструкция разобрана и сборка завершена.
- Адаптер (Прямой коаксиальный переход от гнезда F к гнезду F). Называется просто “бочка” или “бочонок”. По умолчанию с этим разъемом ничего не продается. Поэтому вам также понадобятся два F-разъема, которые подключаются к концу антенного кабеля.
- Пайка. Жила и экранирующий слой кабеля спаяны вместе. Единственные необходимые инструменты – это паяльник, канифоль и припой. Соединение довольно хорошее даже без адаптера. Этот метод полезен, если у вас нет разъемов и “ствола”.
- Скручивание. Не рекомендуется использовать его вообще. Однако вы можете скрутить кабель, пока у вас под рукой не будет компонентов для полного соединения. Скручивание кабеля на выходе приводит к наибольшей потере уровня сигнала.
В интернете постоянно пишут о другом способе подключения кабеля – через сплиттер (делитель, “разветвитель”). Да, он подключен к кабелю. Однако основная задача сплиттера – разделить сигнал на несколько выходов. Это делается для того, чтобы подключить несколько телевизоров к одной антенне. Если мы хотим только удлинить кабельную линию, лучше не подключать сплиттер. Почему, я говорю в соответствующем подразделе статьи.
Я спросил коллегу, что происходит, и он показал мне схему разветвления телевизионного кабеля.
Как правильно удлинить и подключить телевизионный и спутниковый кабель для показа всех каналов.
Недавно я был в гостях, сидел за столом и “смотрел” телевизор на кухне, я сразу заметил, что сигнал на мгновение пропал, потом снова появился.
Я спросил своего друга, в чем дело, и он показал мне свою схему разветвления телевизионного кабеля.
Сейчас я покажу вам пример того, чего делать не следует, потому что, оказывается, не так много людей знают об этом. А затем я покажу вам на наглядном примере, как подключать и соединять телевизионные кабели.
В случае, если вам необходимо приобрести дополнительный кусок телевизионного кабеля для удлинения, вы можете ознакомиться с рекомендациями по выбору марки телевизионного коаксиального кабеля и способу его подключения к телевизору в статье “Подключение телевизионного кабеля” на сайте.
Удлинение телевизионного кабеля

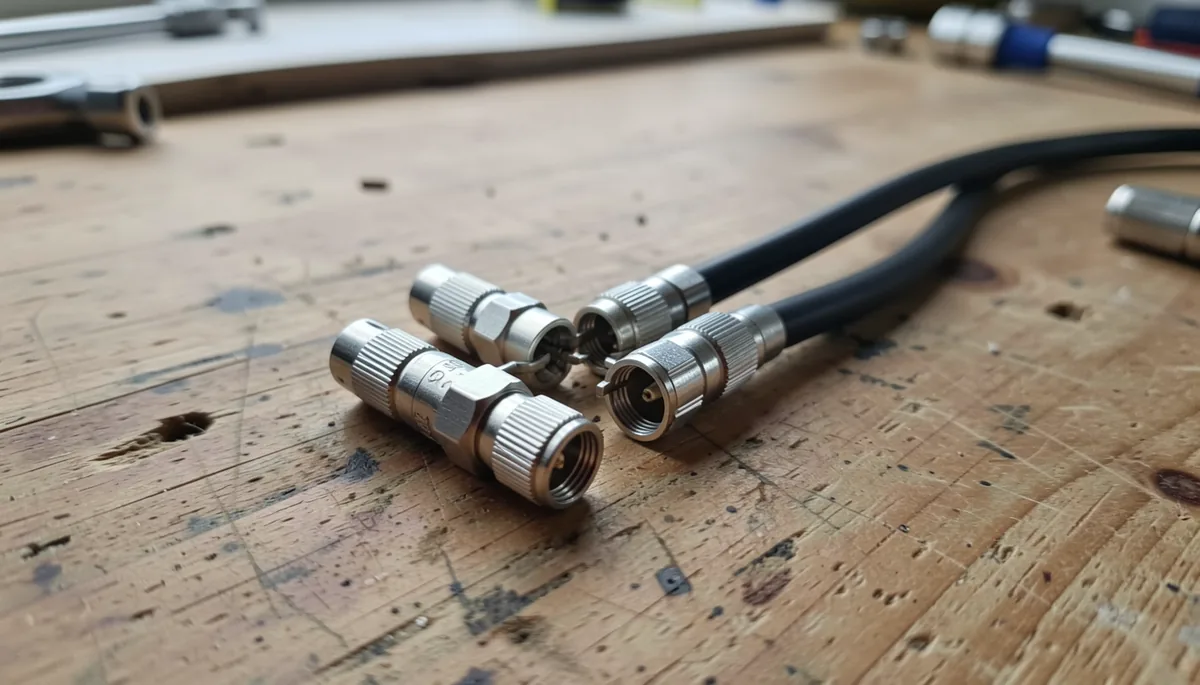

Использование переходника с гнезда F на гнездо F
Чтобы соединить два кабеля с помощью адаптера, необходимо приобрести 2 отрезка кабеля F-plug и переходник F-plug – F-plug TV. Штекеры выпускаются трех размеров, предназначенные для подключения телевизионных кабелей разного диаметра. F-заглушки следует приобретать в соответствии с диаметром подключаемых телевизионных кабелей.
С небольшим усилием разрежьте экран кабеля, отрезав несколько сантиметров вдоль внешней оболочки кабеля.
После разреза ножны откручиваются назад и снимаются в месте начала разреза.
Как видно на рисунке, алюминиевый экран – фольга и оплетка из медного провода – загнут назад. Существует три типа экранирования в телевизионных кабелях. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и станиолевой фольгой. Для демонстрации я намеренно выбрал для наглядности телевизионный кабель с комбинированным экраном – алюминиевая фольга в сочетании с медной оплеткой.
Для придания механической прочности фольга покрывается с внутренней стороны тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. Если F-палочка обернута вокруг внутренней стороны фольги, то контакта между экраном и фольгой не будет или будет очень мало.
Чтобы избежать плохого контакта, положите половину обернутой пленки обратно, тогда проводящая сторона окажется снаружи. Если внешний диаметр телевизионного кабеля меньше, чем резьбовое отверстие F-разъема, намотайте на него несколько рулонов изоляционной ленты перед обмоткой экрана, чтобы обеспечить плотное прилегание при навинчивании F-разъема на кабель.
Затем, используя лезвие ножа, аккуратно срежьте изоляцию с центрального проводника, расположив его почти параллельно кабелю. Очень важно не перерезать медную проволоку центрального сердечника, так как надрезы снижают механическую прочность сердечника и он может легко отсоединиться.
После подготовки концов коаксиальных кабелей к сварке на фольгу навинчиваются F-образные наконечники.
Укоротите центральные жилы кабелей так, чтобы около 5 мм выступало из F-контакта.
Теперь прикрутите концы F-разъемов к адаптеру F-разъема телевизора.
В результате получается такое приятное подключение телевизионного кабеля.
При необходимости в этом месте легко будет установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.
Телевидение по-прежнему популярно, несмотря на очень быстрый рост интернета. А если для дома приобретается второй телевизор, то сразу возникает вопрос, какими проводами его можно подключить к общественной сети. Но прежде чем искать в Интернете видеоролики о том, как подключить телевизионный кабель к себе, не помешает поинтересоваться устройством этого специального провода.
Проектирование телевизионного кабеля
Телевидение пользуется неизменной популярностью, несмотря на очень быстрое развитие Интернета. А если для дома приобретается второй телевизор, возникает вопрос, какие провода можно использовать для его подключения к общественной сети. Однако прежде чем искать в Интернете видео о том, как соединить телевизионный кабель между собой, стоит поинтересоваться устройством этого специального кабеля.
Ведь качество изображения на экране напрямую зависит от структуры всей линии. Также учитываются материалы, используемые при производстве кабеля, по которому передается аналоговый или цифровой сигнал.
Состав современного телевизионного кабеля антенного типа:
- Центральное ядро.
- Прочная полипропиленовая изоляция.
- Алюминиевая фольга.
- Внешняя экранирующая оплетка.
- Внешняя полиэтиленовая изоляция.
Такая структура кабеля называется коаксиальной. А служит он для передачи волнового сигнала, который перерабатывается в изображение на наших домашних экранах. И как видно из описания, для этого используются одновременно два провода.
Центральный проводник обычно одножильный. Но можно найти и вариант с семью проводниками. Наиболее часто используемым материалом является медь. Однако существуют также жилы из алюминия, плакированного медью. Или омедненная сталь. Или даже серебро.
Внешний проводник для защиты от внешних полей имеет форму оплетки из металлической ткани. Чаще всего для этого используется медь. Но можно найти и кабели с алюминиевой оплеткой. А в большинстве современных изделий проводники дополнительно разделены изолирующей фольгой. Эта защита предохраняет центральный кабель от электромагнитных помех.
Важно, чтобы проводники были отделены друг от друга надежным диэлектрическим материалом. Поливинилхлорид, полипропилен или тефлон хорошо подходят для этой роли. Собранная коаксиальная система образует концентрические цилиндры с общей осью.
Следовательно, подключение телевизионного кабеля к самому себе больше не является простым делом. Однако, помимо обычной скрутки и более надежной пайки, были разработаны современные способы удлинения коаксиального кабеля. На помощь пришли различные специальные адаптеры.
Это был первый вариант того, как удлинить антенный кабель. Однако существует второй метод, который может быть более практичным для многих людей.
Как подключить кабели
Удлинение, соединение и подключение современных антенных кабелей осуществляется с помощью специальных заводских F-разъемов и разветвителей. В первом случае, для соединения нескольких кабелей с помощью переходника, необходимо приобрести несколько F-разъемов и переходников. Перед ремонтом поврежденного компонента разрежьте экран оплетки кабеля острым ножом, чтобы обнажить жилу. Затем отогните алюминиевый экран и оплетенную тонкую медную фольгу.
Вас заинтересуют особые свойства термоусадочных трубок
Следующий шаг – аккуратно удалить пластиковый изолятор, разрезав изоляцию посередине изделия. После завершения этой процедуры сборная заглушка помещается поверх фольгированного воротника и закрепляется с помощью устройства принудительной резьбы на мягком материале кабеля, а металлический сердечник обрезается так, чтобы он выходил за пределы металлического конца заглушки не более чем на 5 мм. Собранный на заводе проводящий элемент, поставляемый со стандартным разъемом, устанавливается на головке штекера.
После завершения всех работ вы получаете антенный кабель необходимой длины с надежно закрепленным в антенном гнезде штекером.
Подключение с помощью F-разъема
Во втором случае вам понадобится сплиттер – устройство, равномерно распределяющее входящий сигнал. Конструкция этого устройства аналогична штекеру, а процедура установки точно такая же, как описано выше. Стоит отметить, что с помощью разветвителя можно не только удлинить кабели, но и подключить их к нескольким телевизорам. Все изделия также защищены адаптером с резьбовым соединением.
Подключение с помощью разветвителя
После выполнения первого и второго шагов необходимо проверить качество сигнала на каждом телевизоре. Это стоит делать на двух телевизорах одновременно, так как каждый из них может показывать хорошо по отдельности. Изображение не должно дергаться, шататься или отставать. Для двух телевизоров можно использовать недорогую антенну LUMAX DA2203P, от нее не стоит ждать чего-то выше среднего, а сигнал она передает четко.
Подключение антенны с усилителем к двум телевизорам
Необходимо подать дополнительное питание на антенный усилитель. Существует два различных способа питания:
- Используйте активный разветвитель. Активный разветвитель имеет пропуск мощности, о чем сигнализирует надпись Power Pass на самом устройстве. Фактически, такой сплиттер можно использовать для питания антенны. Достаточно установить в меню цифрового декодера (который питается от сети с помощью блока питания) опцию “питание антенны” и антенный усилитель будет питаться через активный сплиттер.
- Использование собственного источника питания антенны. В этом случае можно использовать обычный сплиттер (пассивный), но дополнительно потребуется подключить блок питания к антенному усилителю. Для этого возьмите два разъема типа “мужчина/женщина”. Один из них прикручивается к входу разветвителя, а другой подключается к источнику питания. Затем подключите блок питания и разветвитель. Тогда схема будет такой же, как и для антенны без усилителя, но с дополнительным звеном в виде источника питания (как показано на рисунке).
Обратите внимание, что остальные шаги по установке антенны с усилителем будут такими же, как и для модели без усилителя. Мы можем порекомендовать антенну РЭМО BAS-1159-5V Орбита-19 SUPER с усилителем – включая блок питания.
