Разветвитель телевизионного кабеля позволяет распределять сигнал на несколько телевизоров одновременно. Обычно он встроен в кабель между телевизионным кабелем и тюнером.

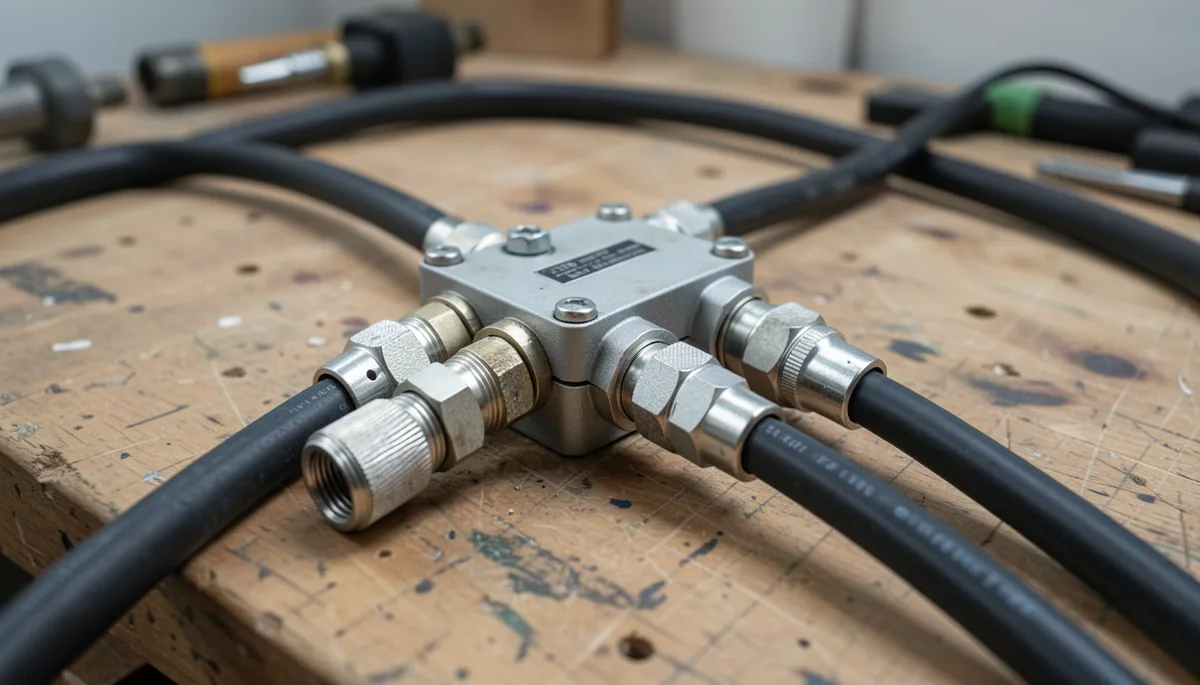

Телевизионный разветвитель: какой тип и какой лучше?
Уже давно стало обычным явлением иметь в доме несколько телевизоров одновременно. Для того чтобы разделить сигнал, поступающий в гостиную, на несколько точек, используется специальное устройство – это так называемый телевизионный сплиттер. Это устройство позволяет одновременно смотреть несколько телевизионных программ, при этом качество передаваемого изображения и звука остается на высоком уровне.
Какие бывают типы сплиттеров, какой лучше выбрать – эти и многие другие вопросы будут рассмотрены в статье.
Сегодня редко можно встретить квартиру, в которой есть только один телевизор. Обычно их два или даже три. И абонент задается вопросом, как подключить все устройства к одному антенному кабелю. Казалось бы, элементарный разветвительный тройник будет передавать сигнал на три цифровых телевизора. На практике это не всегда так. Разветвитель или сплиттеры для цифрового телевидения DVB T2 следует выбирать в соответствии со структурой кабельной сети в доме.
Типы сплиттеров и их применение
Цифровой телевизионный сплиттер выполняет задачу согласования схемы, когда два приемника подключены к одному источнику сигнала. Существует несколько типов сплиттеров с различными рекомендациями по их использованию.
- Линейный разветвитель антенны Антенный разветвитель для приема цифрового эфирного телевидения равномерно делит сигнал между несколькими приемниками. В зависимости от качества устройства падение уровня варьируется от 1,44 до 2 и более (для двух телевизоров). Разветвитель линии может иметь несколько выходов и только один вход. Например, крабовый разветвитель может одновременно подключить три телевизора.
- Антенный разветвитель в случае цифрового телевидения работает по-другому. На одном из своих выходов он генерирует номинальный сигнал, сила которого зависит от входных параметров. Остальные потребители получают, грубо говоря, оставшуюся часть пирога. И чем их больше, тем ниже уровень сигнала на каждом из них.
- Summers работать в обратном порядке. Они имеют несколько входов и один выход. Такое устройство позволяет согласовывать сигналы от группы антенн и направлять их на один приемник.
Разделители и сплиттеры делятся в зависимости от рабочий диапазон. Частоты до 1000 МГц лучше подходят для кабельного телевидения и цифровых эфирных сигналов. Они недороги и доступны в огромном количестве моделей от разных производителей. Продукты с рабочими частотами до 2400 МГц показывают хорошие результаты при обработке спутникового телевидения.
Сплиттеры могут быть активные и пассивные. Последние сильно снижают уровень сигнала и не способны обеспечить заявленные характеристики при низких входных параметрах.
По электрическим параметрам телевизионный разветвитель может быть пассивным или активным. Первый просто разделяет сигнал на два или более выходов, с тем несомненным преимуществом, что он не требует внешнего источника питания. Если входящий сигнал достаточно сильный, пассивные сплиттеры хорошо работают без усиления, особенно если это сплиттер на два выхода.

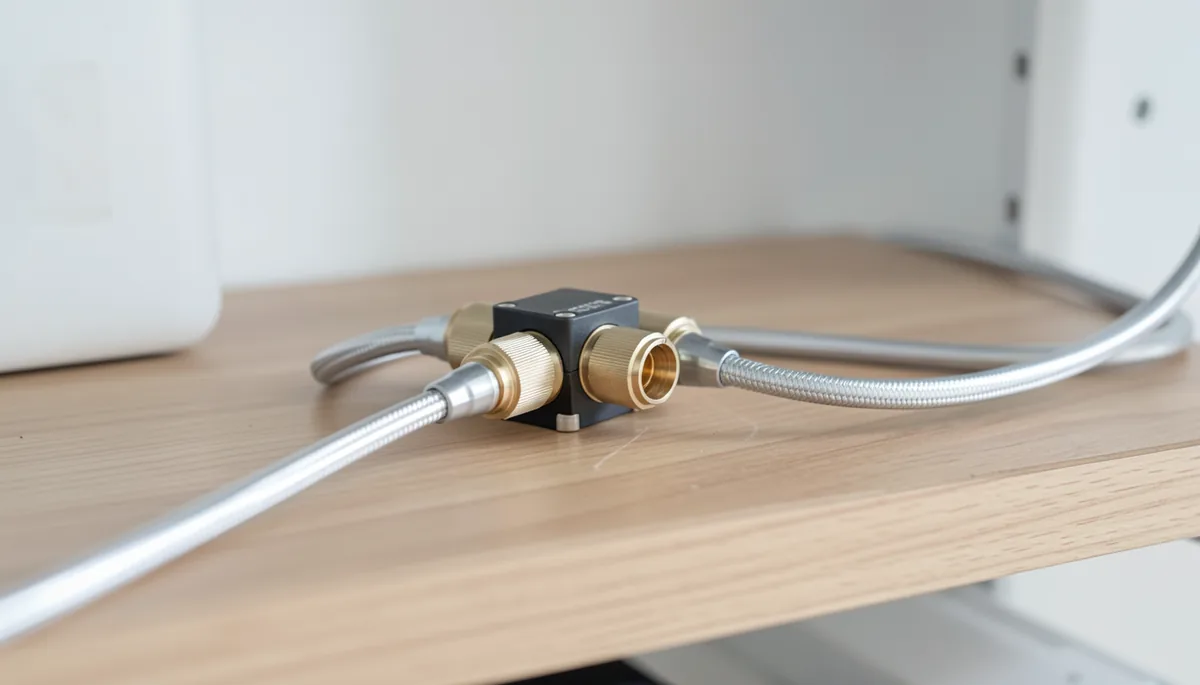

Активный или пассивный?
По электрическим параметрам телевизионный разветвитель может быть пассивным или активным. Первый просто разделяет сигнал на два или более выходов, с тем несомненным преимуществом, что он не требует внешнего источника питания. Если входящий сигнал достаточно сильный, пассивные сплиттеры хорошо работают без усиления, особенно если это сплиттер на два выхода.
Активный разветвитель по конструкции идентичен пассивному, но отличается тем, что имеет небольшой встроенный усилитель для компенсации потери качества воздуха, вызванной разветвителем. Для сплиттеров с усилителем требуется источник питания интегральной схемы. Ассортимент этих устройств представлен разветвителями с возможностью пропускания напряжения питания. Этот тип разветвителя используется, когда входящий сигнал неопределенный или антенный кабель к телевизору длинный.
Собранное устройство следует поместить в специальный корпус (подойдет любая металлическая коробка), который желательно должен быть заземлен. Неправильное заземление может вызвать помехи в работе снега. На самом деле, лучше вообще не заземлять, чем делать это неправильно.
Сделай это сам
Сделать разветвитель для аналогового телевидения своими руками несложно, вот несколько простых схем такого устройства.
Пассивный делитель на резисторах.
Схема сплиттера для двух и трех устройств
Две диаграммы показаны на рисунке:
- a – для подключения двух телевизоров (R1, R2, R3 = 25 Ом);
- b – для подключения трех телевизоров (R1, R2, R3, R4 = 36 Ом).
Ниже приведен пример разводки печатной платы для схемы “b”.
Печатная плата сплиттера с тремя устройствами
Собранное устройство должно быть помещено в специальный корпус (подойдет любая металлическая коробка), который должен быть заземлен. Неправильное заземление может вызвать помехи в работе снега. На самом деле, лучше вообще не заземлять, чем делать это неправильно.
Если изображение на экране телевизора двоится, на коаксиальный кабель между разветвителем и телевизором следует надеть ферритовое кольцо.
Основная схема активного делителя.
В случае слабого телевизионного сигнала его можно устранить с помощью сплиттера, оснащенного широкополосным усилителем частоты. Схема такого устройства показана на рисунке ниже.
Блок-схема сплиттера с антенным усилителем
Параметры элементов, показанных на диаграмме, следующие:
- R1-10 Ом;
- R2, R4, R5 – 430 Ом
- R3 – 30 кОм;
- R6 – 150 Ом;
- R7 – 470 Ом;
- R8-R10 – 43 Ом;
- C1, C2, C4 – 150 пФ;
- C3 – 0,01 мкФ;
- VT1 – VT2 – KT399A;
Дроссель L1 представляет собой бескаркасную катушку, намотанную проводом ПЭВ-2 0,4 мм, диаметром пять миллиметров, с 4 или 5 витками.
Для питания схемы можно использовать батарею, но предпочтительнее источник питания. В последнем случае трансформатор может создавать помехи, поэтому желательно разместить источник питания в отдельном корпусе. По этой причине сплиттер должен быть установлен в беспроводной зоне, т.е. в месте, где не проходят провода.
Следует помнить, что приведенные выше схемы антенных разветвителей хорошо работают для распределения аналоговых сигналов, но для спутникового и цифрового телевидения лучше купить готовое устройство, чем делать его самостоятельно.
3. активные делители – это делители, которые усиливают сигнал таким образом, что после деления он остается на том же уровне. В отличие от двух других типов, они являются активными устройствами. Это означает, что они требуют подключения к сети 220 В. Обычно они нужны только в тех случаях, когда уровень сигнала за разветвителем недостаточен для уверенного приема на телевизоре.
Антенные разветвители. Как выбрать?
Когда возникает необходимость подключить несколько телевизоров к одному антенному кабелю, все дороги ведут к специальным устройствам – сплиттерам. Однако существует несколько типов, и они также различаются по своим свойствам. Как выбрать тот, который подходит именно вам?
Сплиттеры бывают трех основных типов:
1. сплиттеры – самый распространенный тип. Это устройство равномерно распределяет сигнал между контактами. Это означает, что чем больше выводов, тем слабее будет сигнал на каждом из них. Именно поэтому не стоит покупать разветвитель для большего количества устройств “про запас”. Лучше выбрать ровно столько штырьков, сколько у вас приемников.
2 Ответвители – менее распространенный тип, поскольку они в основном используются операторами для создания сетей. Они отличаются от ответвителей тем, что сигнал делится неравномерно. Эти устройства имеют вход, проходной выход и ответвитель или ответвители. Мощность основного сквозного сигнала намного выше, чем перенаправленного сигнала. Обычно такие разветвители устанавливаются на лестничных клетках.
3. активные сплиттеры – это сплиттеры, которые усиливают сигнал так, что после разделения он остается на том же уровне. В отличие от двух других типов, они являются активными устройствами. Это означает, что они требуют подключения к сети 220 В. Обычно они требуются только тогда, когда уровень сигнала за разделителем недостаточен для уверенного приема на телевизоре.
Помимо количества выводов и принципа действия, делители имеют две важные характеристики: рабочую частоту и затухание сигнала. Рабочая частота определяет рабочий диапазон сплиттера. Существует два основных типа от 5 до 1000 МГц и до 2500 МГц. Первый тип – для кабельной антенны. Второй тип – для спутниковой антенны. Значение ослабления сигнала часто скрыто где-то в спецификации устройства. Все просто: чем меньше, тем лучше.
Подведем итог: для квартиры чаще всего нужен обычный пассивный сплиттер. Выберите количество булавок, точно равное требуемому количеству, не берите слишком много. Не забудьте также проверить частотный диапазон, чтобы он подходил для вашего источника сигнала.
Существуют делители мощности от антенны до телевизионного приемника, которые используются для цифровой эфирной передачи, и специальные изделия для спутниковых антенн. Последние отличаются техническими характеристиками, их рабочий диапазон частот варьируется от 5 до 2400 МГц. По электрическим параметрам разветвители делятся на два типа: пассивные и активные. Первый тип используется для простого разделения сигнала, и его главное преимущество в том, что он не требует внешнего источника питания. Перед покупкой такого изделия необходимо рассчитать мощность входящего сигнала. Если он недостаточен, качество изображения пострадает. Активный разветвитель конструктивно почти идентичен пассивному, но имеет внутри усилитель. Назначение активного компонента – компенсировать потерю качества, вызванную подключением второго телевизора.
Какие виды разветвителей сигнала существуют
Антенные разветвители – это устройства, которые разделяют телевизионный сигнал между двумя или более устройствами. Их также называют “крабами”, но это общий термин, поскольку существует более одного типа разветвителей.
Сплиттеры используются для равномерного распределения электроэнергии между несколькими бытовыми приборами. Рассматривая их конструктивные особенности, стоит отметить один вход и как минимум два выхода. Такие изделия могут быть оснащены электронной схемой для увеличения мощности. В случае подключения антенны к двум телевизорам стоит учесть, что качество изображения может ухудшиться. Для умножения сигнала рекомендуется использовать антенны, оснащенные активным элементом. Приемники, установленные в помещении, не подходят для этой цели. Для подключения одной антенны DMV к двум панелям, помимо разветвителя, вам понадобятся 2 штекера, кабель и около 5 F-образных разъемов. Если вам нужен ТВ-сплиттер для 2 телевизоров, при выборе изделия обратите внимание на количество выходов, которых также должно быть два. Если их больше, необходимо дополнительно приобрести один или несколько 75-омных балластных резисторов.
Подключите кабель от антенны к двум телевизионным панелям, следуя приведенным ниже пошаговым инструкциям:
- Выберите подходящее место для разветвителя. Рекомендуется располагать его на небольшом расстоянии от обоих устройств и прокладывать к нему кабель в свободном положении.
- После установки разветвителя сигнала в подходящем месте подключите к нему кабели. Этот процесс требует определенной подготовительной работы. Зачистите кабель от края до необходимой длины, а затем оберните его оплеткой. Если центральный проводник выступает примерно на. 5 мм, он должен быть прикручен к кабелю с помощью F-коннектора.
- Следующий шаг – подготовка двух кабелей, которые пойдут к телевизионным панелям. Их следует подготовить привычным способом, а затем надеть на них штекеры и F-разъемы.
- Далее подключаем кабель от антенной конструкции к разветвителю, а затем отрезаем фрагменты, концы которых подключаем к телевизорам.
- После выполнения этих действий подключите оба телевизора и проверьте качество изображения. Если все было сделано правильно, изображение должно быть четким.
Конструкция представляет собой небольшую коробку из легкого металла – латуни или силумина, оснащенную F-разъемами и монтажными скобами. С одной стороны находится штекер для входящего кабеля, а с другой – два или более для подключения устройств. Корпус герметично закрыт. Корпус герметично закрыт, а название и технические данные напечатаны на крышке.
Конструкция устройства
Небольшая коробка из легкого металла (латунь или силумин) с F-образными разъемами и ушками для крепления. С одной стороны – штекер для входящего кабеля, с другой – два или более для подключения устройств. Корпус герметично закрыт. На верхней крышке имеется наклейка с названием и техническими характеристиками устройства.
ВАЖНОЕсли в комплект входят высокочастотные трансформаторы с высоким сопротивлением, это будет наилучшим решением. Недостатки – они дороги и могут разделять сигнал только между двумя телевизорами. Если этого недостаточно, купите разветвитель с несколькими последовательно соединенными резисторами.
Хотя при использовании разветвителя уровень выходного сигнала остается высоким, он ослабляет сигнал. Это означает, что если к антенне подключен один телевизор, то на него будет поступать максимальное количество сигнала. Если телевизоров два, то сигнал будет разделен между ними, если три, то каждый телевизор получит треть общего сигнала антенны.
Существует несколько групп сплиттеров:
- Сплиттеры, или разветвители, предназначены для равномерного распределения сигнала на необходимое количество телевизоров. Идеально подходит для прокладки домашнего кабеля и считается самым популярным типом. Существует два типа разветвителей: 5-1000 МГц (используется для аналоговой или кабельной передачи) и 5-2400 МГц (подходит для спутникового телевидения).
- Сплиттеры – используются, когда необходимо разделить сигнал. Например, один выход будет нести основную часть сигнала, а другой – более слабый сигнал. Этот тип часто используется провайдерами кабельных сетей в жилых домах.
- Сумматоры – это тип разветвителя, который может передавать сигнал в обратном направлении, одновременно суммируя его. Они смешивают в одном разъеме несколько сигналов от волновых приемников с разными частотами. Таким образом, можно подключить кабельное и цифровое телевидение.
Сплиттеры также можно разделить в зависимости от их назначения и способа обработки сигнала:
- Функциональное разделение сплиттера зависит от количества входных гнезд. Это может быть 2, 3, 4, 6 и 8.
- В зависимости от обработки сигнала: обычный разветвитель и усилитель сигнала.
Обычные сплиттеры распределяют сигнал без дополнительной обработки. В этом случае качество передачи будет немного ниже, если сигнал пойдет на один приемник.
Разветвитель с усилителем сигнала способен компенсировать этот недостаток. В этом случае принимаемый сигнал поступает не на телевизор, а на усилитель, что улучшает качество изображения. Это идеальное решение в ситуации, когда после подключения сплиттера телевизионный сигнал становится слишком слабым.
При выборе сплиттера следует учитывать количество телевизоров, которые он должен поддерживать.
