Какие автоматы ставить в частном доме в щиток
Выбор автоматических выключателей зависит от выделенной мощности, типа нагрузки и схемы подключения потребителей. Для стандартного дома с фазой 220В нужно рассчитывать номиналы так, чтобы защита срабатывала раньше, чем начнет плавиться изоляция кабеля.

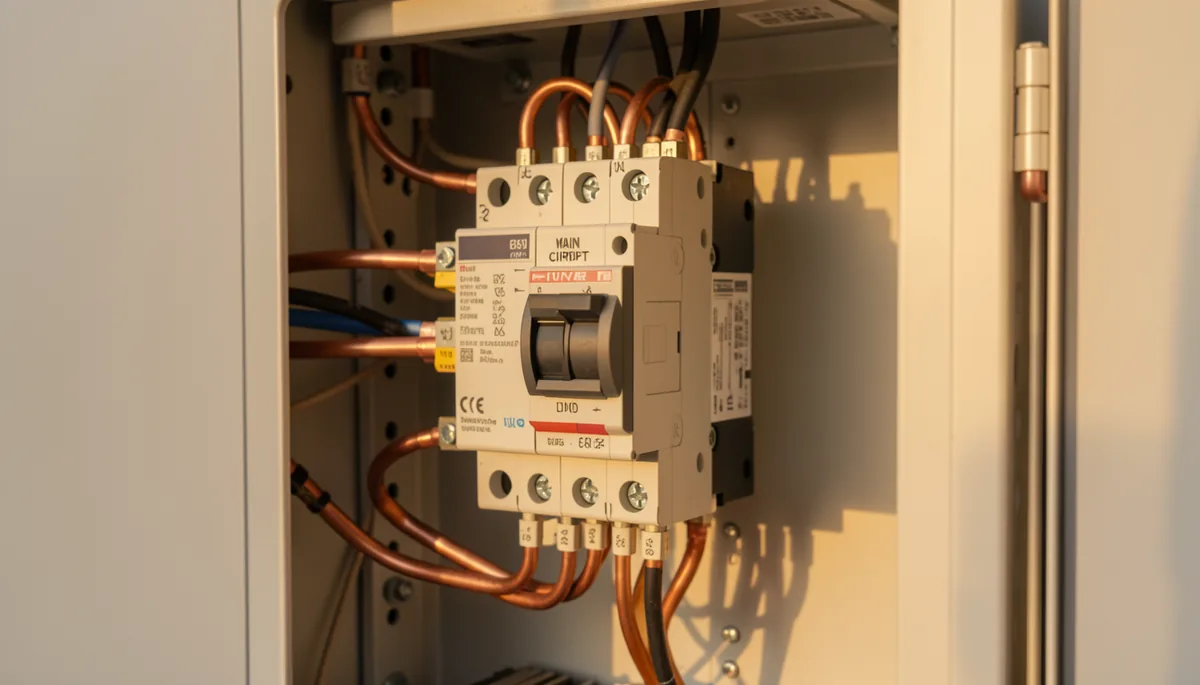

Вводной автомат: основа безопасности
Вводной автомат, это главный предохранитель, который защищает всю вашу сеть от перегрузок и коротких замыканий. Если у вас стандартный ввод на 220 вольт, номинал должен строго соответствовать мощности, которую разрешил энергосбыт. Например, при лимите в 15 кВт (около 68 Ампер) ставят автомат на 63А. Не пытайтесь поставить 80А, если кабель в стене рассчитан на меньшую нагрузку, сгорит проводка, а автомат даже не «почувствует» беды.
При выборе вводного устройства смотрите на характеристику расцепления. Для частного сектора лучше брать тип «C». Он универсален: срабатывает при пусковых токах от электроинструмента или холодильников, но не выбивает при каждом включении чайника. Если поставите тип «B», свет будет гаснуть постоянно. Если возьмете «D», автомат может пропустить серьезное замыкание, прежде чем отключит питание.
Маркировка отсечки тоже важна. Ищите устройства с отстройкой на короткое замыкание не выше 5–10 номиналов. В 2023 году я ставил щит в коттедже под ТУ на 40А, и там идеально подошли автоматы серии Schneider Acti9. Они стоят дороже обычного «китая», но их механизм срабатывания предсказуем.
Автоматы на свет и розетки
Разделение линий — золотое правило электрика. Никогда не вешайте свет и розетки на один автомат. Если в розетке замкнет старый утюг, вы останетесь в полной темноте, что опасно ночью.
Для освещения используйте автоматы номиналом 6А или 10А. Провод для света обычно идет сечением 1,5 мм². По правилам ПУЭ (Правила устройства электроустановок), автомат на 10А — это предел для такого кабеля. Ставить 16А на свет нельзя: кабель перегреется, а автомат будет считать, что всё в порядке.
На розетки ставьте автоматы номиналом 16А. Это стандарт для кабеля сечением 2,5 мм². Большинство бытовых приборов потребляют от 2 до 3 кВт, и 16-амперного автомата хватает с запасом. Если вы планируете делать мощную линию под электроплиту или варочную панель, тяните отдельный кабель 4 или 6 мм² и ставьте автомат на 25А или 32А.
- Свет (кабель 1,5 мм²) — автомат 10А.
- Розетки (кабель 2,5 мм²) — автомат 16А.
- Мощная техника (кабель 4–6 мм²) — автомат 25–32А.

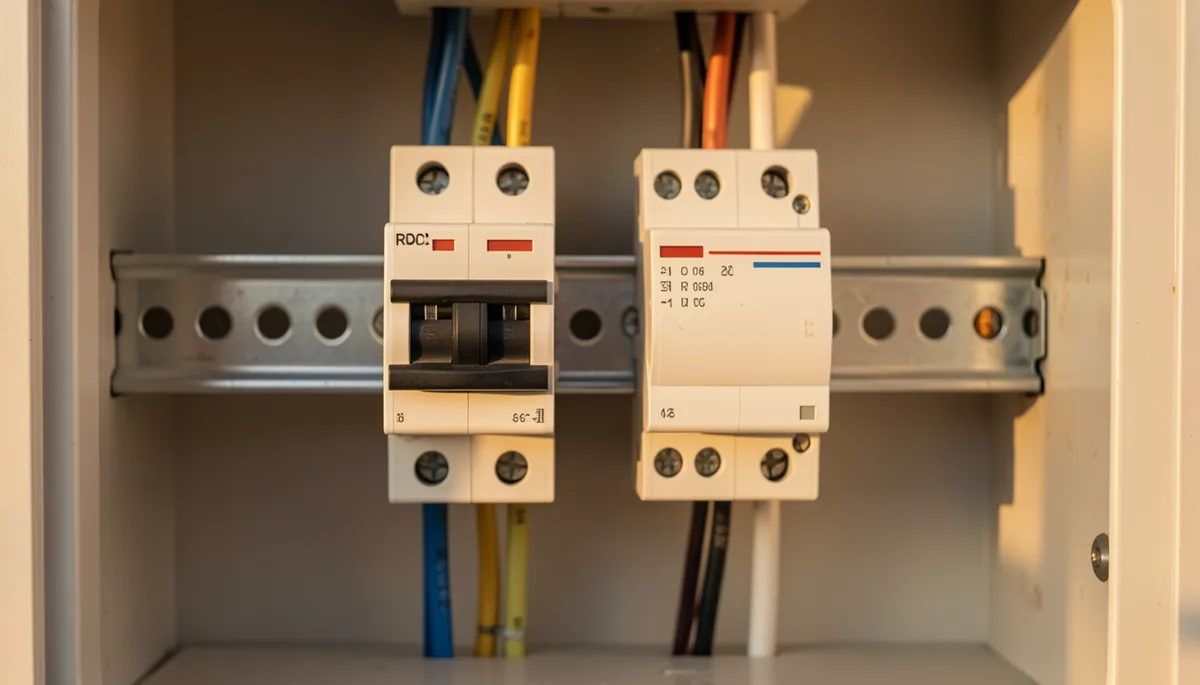

Как выбрать тип устройства: АВ или УЗО
Многие путают обычные автоматы (АВ) и устройства защитного отключения (УЗО). Автомат защищает провода от пожара, а УЗО защищает людей от удара током. В частном доме нельзя обойтись только автоматами. Если произойдет утечка тока через корпус стиральной машины, автомат не сработает, так как ток не превысил номинал, а человека может убить.
Оптимальная схема для дома 220В выглядит так: на вводе стоит общий автомат, затем идет общее УЗО (или дифавтомат) на 30мА или 100мА, а дальше — группа автоматов на разные комнаты. Для «мокрых» зон, таких как ванная или уличный насос, обязательно ставьте отдельное УЗО с током утечки 10мА. Это спасет жизнь при малейшей неисправности оборудования.
Характеристики, которые нужно проверить в магазине
Когда стоите перед полкой, смотрите на параметр «отключающая способность». Для частного дома ищите значение не менее 4,5 кА или 6 кА. Если в сети произойдет мощное короткое замыкание, дешевый автомат с отсечкой 1 кА может просто привариться контактами друг к другу и не разомкнуть цепь. Это прямой путь к пожару.
Проверьте также наличие маркировки IP. Для домашнего щитка внутри помещения достаточно IP20, но если щит стоит в неотапливаемом гараже или на улице, берите корпус с защитой IP54 и выше. Внутри него должна быть защита от пыли и брызг.
Примерная схема распределения нагрузки
Допустим, у вас есть вводной автомат на 32А. Распределяем его по группам:
- Группа «Кухня»: розетки для чайника и микроволновки — 16А.
- Группа «Санузел»: стиральная машина — 16А через УЗО 10мА.
- Группа «Жилые комнаты»: розетки — 16А.
- Группа «Освещение»: весь дом — 10А.
При такой схеме суммарный номинал автоматов может превышать вводной (это называется селективность), но в реальности они не включатся одновременно на полную мощность. Если вы включите одновременно обогреватель, чайник и стиралку, сработает вводной автомат, сохранив целостность всей проводки в доме.
Помните: экономия на брендах вроде ABB, Legrand или Hager часто выходит боком. Я видел случаи, когда китайские автоматы за 100 рублей «залипали» при срабатывании, и человек не мог обесточить дом при аварии. Лучше переплатить 20% стоимости за проверенное качество, чем потом менять сгоревшие розетки и обои.
