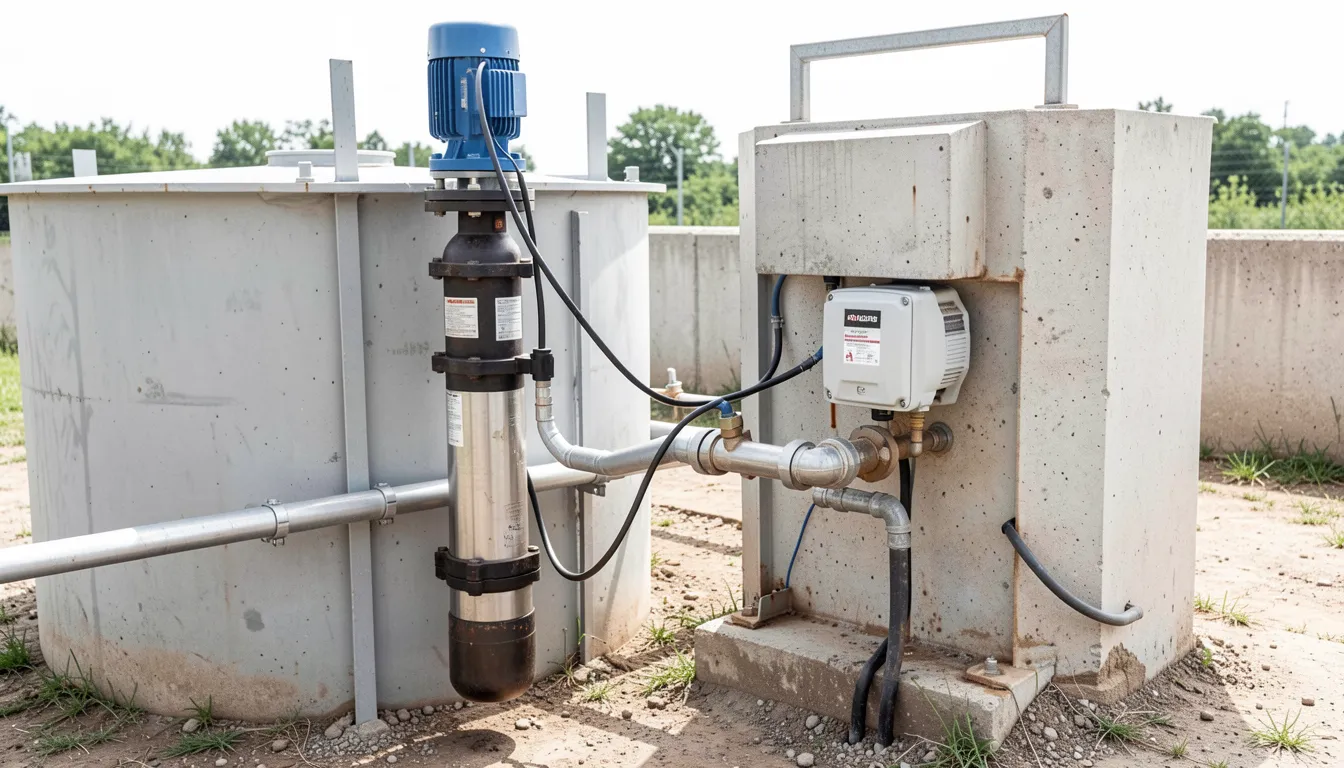

Схема подключения погружного насоса к автоматике: типы систем

Для организации стабильного водоснабжения недостаточно просто опустить насос в скважину. Чтобы оборудование не вышло из строя в первый же сезон, необходимо правильно реализовать схему подключения погружного насоса к автоматике. Электрическая схема зависит от мощности агрегата, типа питания (220 В или 380 В) и выбранного способа управления давлением.

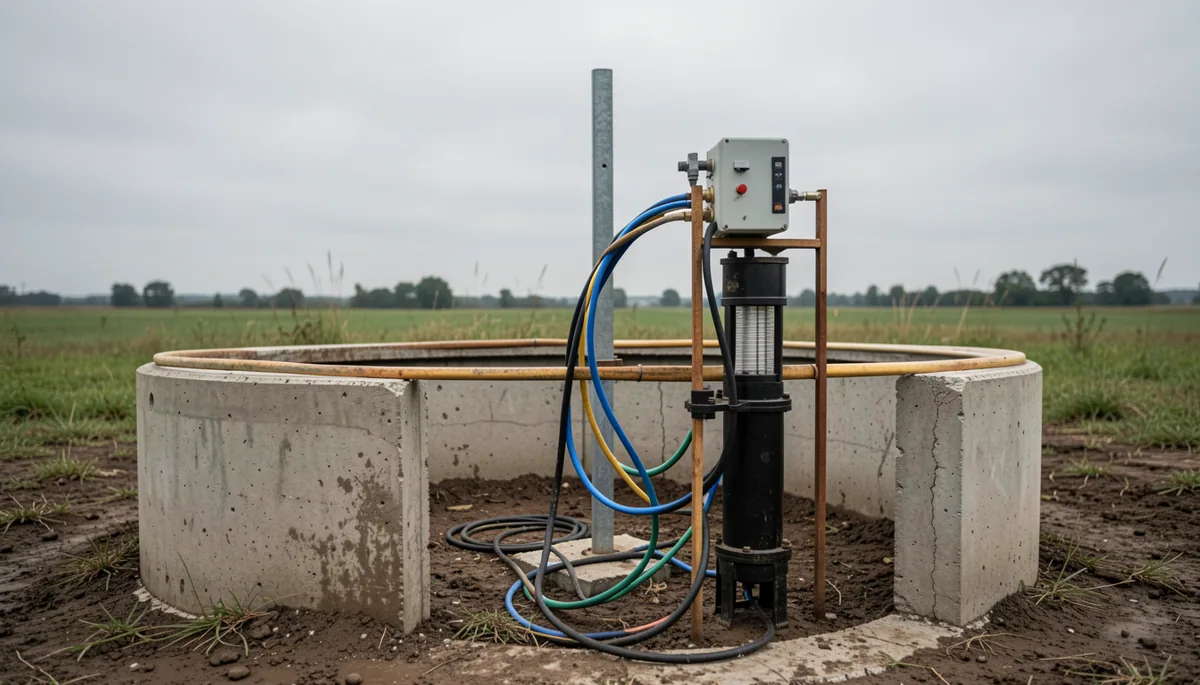

Основные типы схем подключения

Выбор системы автоматизации определяет, как именно будет регулироваться работа насоса и какая защита ему будет обеспечена.

Система с реле давления и гидроаккумулятором

Это классическая схема первого поколения. Она базируется на механическом взаимодействии гидравлики и электрики. Для её работы обязателен гидроаккумулятор (пневмобак), так как именно он позволяет создать разницу давлений, необходимую для срабатывания реле.

Внутри гидробака находится мембрана, которая разделяет воду и сжатый воздух. Когда вы открываете кран, вода под давлением выходит из мембраны в трубы, объем воздуха увеличивается, а давление падает. Как только оно опускается ниже заданного порога (Pпуск), электромеханическое реле давления замыкает контакты, и насос включается. При заполнении системы давление растет, достигает верхнего предела (Pвыкл), и реле размыкает цепь.

Важный нюанс монтажа: чтобы система работала корректно, давление воздуха в пустом гидроаккумуляторе должно быть на 10% меньше, чем давление включения насоса (Pпуск). Это создает необходимый запас воды перед первым запуском.

Электронные блоки управления и контроллеры

Системы второго и третьего поколений используют электронную начинку вместо механических контактов. Блок управления считывает данные от датчиков давления или протока и принимает решение о включении двигателя.

Такая автоматика позволяет: * обеспечить плавный запуск и остановку; * защитить систему от сухого хода (когда вода в скважине закончилась); * реагировать на скачки напряжения; * контролировать работу без использования громоздких гидробаков (в некоторых моделях).

Электрические параметры и расчеты

Ошибка в подборе кабеля или конденсатора — самая частая причина поломок. Каждый пятый насос сгорает из-за неправильного подключения.

Подбор сечения кабеля

Сечение медного провода рассчитывается исходя из рабочего тока. На каждые 5 А нагрузки требуется 1 мм² меди. Если длина линии превышает 30 метров, необходимо добавить к расчетному значению 25% запаса. Например, для насоса с током 10 А при длине кабеля 40 м потребуется провод сечением не менее 2,5 мм².

Однофазное подключение (220 В)

Применяется для двигателей мощностью до 2,2 кВт. Такие насосы требуют пускового конденсатора. Если подключить провода пусковой обмотки напрямую без него, обмотка сгорит за 3–5 минут.

Для расчета емкости рабочего конденсатора используется формула: $C_p = 4800 \times I / U$, где $I$ — рабочий ток в амперах, а $U$ — напряжение сети (220 В). Если у насоса мощность 1,5 кВт и ток 7,2 А, то емкость составит: $4800 \times 7,2 / 220 = 157$ мкФ. Пусковой конденсатор при этом должен быть в 2,5–3 раза больше рабочего (примерно 390–470 мкФ).

Трехфазное подключение (380 В)

Используется для мощных агрегатов от 1,5 кВт. Здесь нет необходимости в конденсаторах, а пусковые токи ниже в 2,8 раза. Существует две схемы соединения обмоток: 1. «Звезда» (Y): напряжение на обмотке составляет 220 В. Это наиболее безопасный вариант для 90% погружных насосов, так как он снижает пусковой ток и бережет электрооборудование скважины. 2. «Треугольник» (Δ): напряжение на обмотке — 380 В. Применяется при тяжелых условиях пуска или работе с вязкими жидкостями для получения высокого пускового момента.

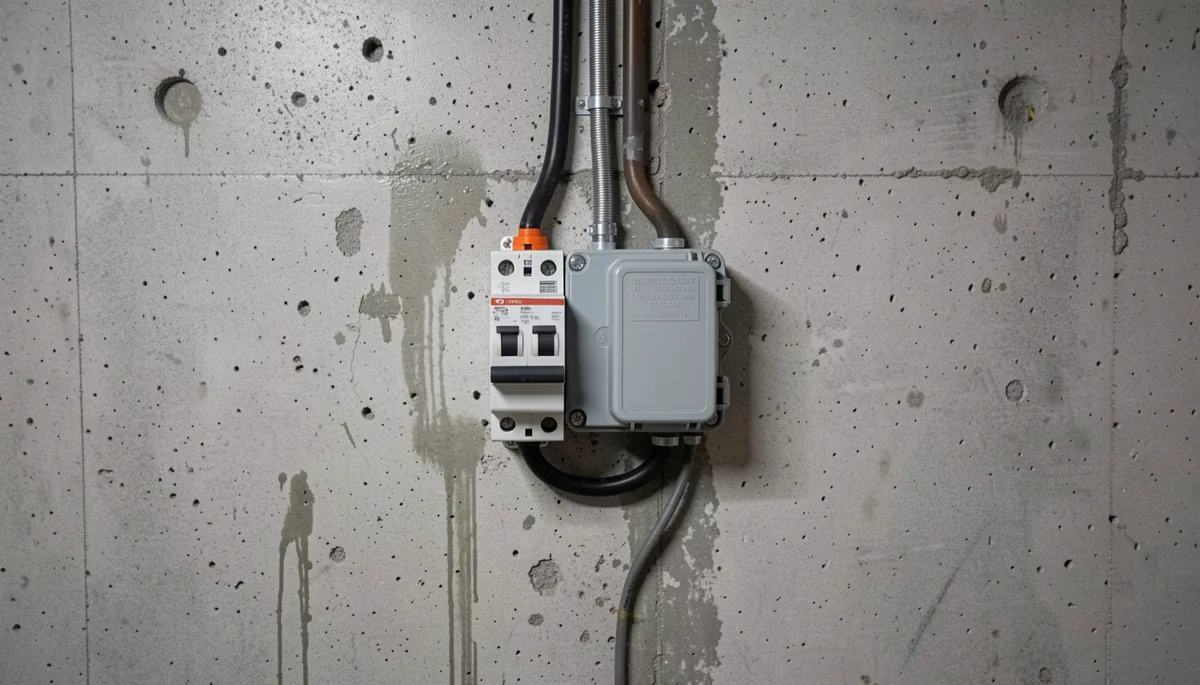

Защита и электробезопасность

Погружной насос работает в агрессивной среде, поэтому защита должна быть многоуровневой.

Выбор УЗО (устройства защитного отключения). Оно реагирует на утечку тока через поврежденную изоляцию кабеля или корпус. * Для бытовых систем водоснабжения ток срабатывания должен быть не более 30 мА. * Номинальный ток УЗО выбирается на одну ступень выше номинала автоматического выключателя. Если стоит автомат на 16 А, ставьте УЗО на 25 А. * Если в системе используется современный насос с частотным регулированием, обязательно используйте УЗО типа А. Стандартные устройства типа АС могут не распознать утечку при наличии постоянных составляющих тока от электроники.

Защита от сухого хода. Если в скважине закончится вода, насос начнет качать воздух, перегреется и выйдет из строя. Для защиты используют либо датчик сухого хода (в составе электронного блока), либо поплавковый выключатель. Поплавок физически отключает питание при падении уровня воды ниже критической отметки.

Чек-лист компонентов системы

Перед монтажом убедитесь, что у вас есть полный набор элементов: * Погружной насос и кабель (трехжильный, с заземлением); * Обратный клапан (предотвращает обратный ток воды в скважину); * Гидроаккумулятор (объем подбирается по количеству потребителей: 24 л для дачи, 50 л для небольшого дома, от 100 л для коттеджа); * Реле давления или блок автоматики; * Автоматический выключатель и УЗО; * Манометр для контроля давления в системе.

При монтаже всегда делайте заземление насоса, используя основную заземляющую шину дома. Это критическое требование безопасности при работе с водой и электричеством.
