Как подключить тройную розетку к одному проводу
Для подключения трех розеток к одной линии нужно собрать параллельную схему соединения. Это гарантирует, что при выключении одного прибора остальные продолжат работать. Вам понадобится медный кабель сечением 2,5 мм² и распределительная коробка.

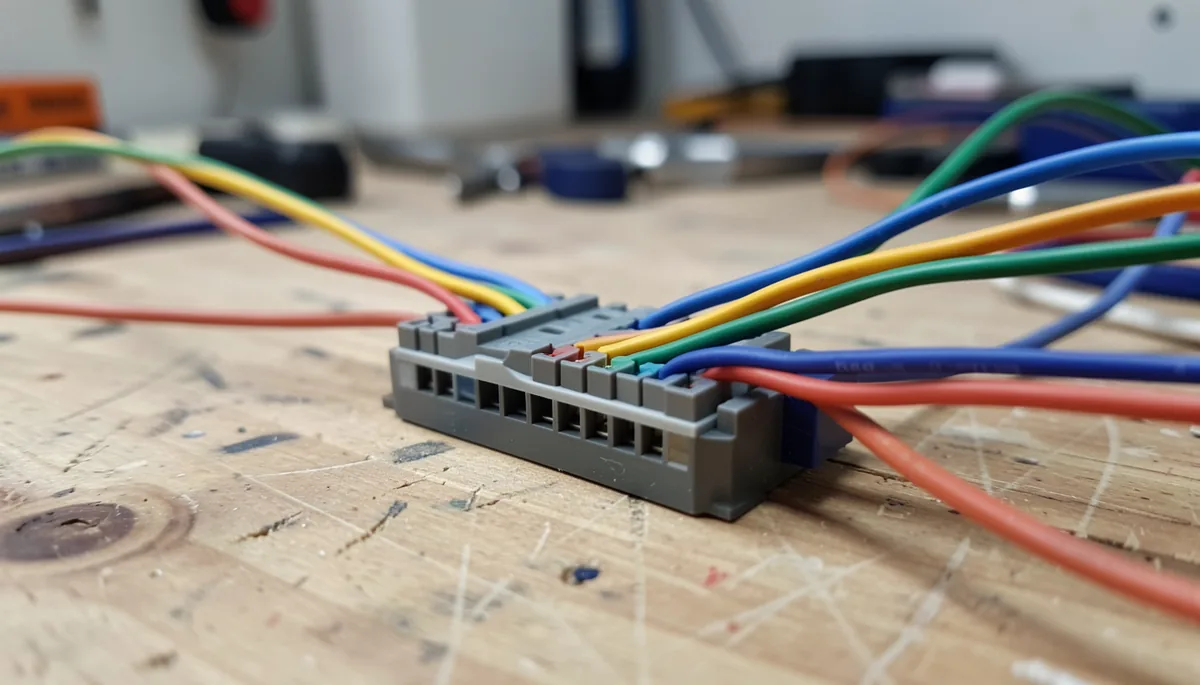

Схема параллельного соединения
Главная ошибка новичков — соединение розеток последовательно, как лампочки в старой гирлянде. В таком случае напряжение будет падать на каждой следующей точке, а при поломке первой розетки погаснет всё остальное. Правильно подключать только параллельно.
Суть метода проста: фаза и ноль, а также заземление должны дойти до каждой розетки отдельно или через общую шину. Вы берете входящий провод и разветвляете его на три части. Каждая часть идет к своему контакту. Если вы используете стандартный трехжильный кабель ВВГнг 3х2,5, то у вас будет три жилы: коричневая (фаза), синяя (ноль) и желто-зеленая (заземление).
При подключении 3 розеток от одного провода нагрузка распределяется по всей линии. Но помните про лимит. Одна линия на 2,5 мм² выдержит максимум 16 Ампер или около 3,5 кВт мощности. Если включить в эти три розетки одновременно чайник, стиральную машину и микроволновку, автомат в щитке выбьет через пару минут.
Способы соединения проводов
Есть три основных способа, как соединить три розетки между собой внутри стены или в подрозетнике. Выбор зависит от вашего бюджета и наличия инструментов.
- Клеммники WAGO. Самый быстрый вариант для домашнего мастера. Берете клеммник на 5 входов, вставляете в него одну фазную жилу из стены и три фазных жилы, идущих к розеткам. Повторяете то же самое для нуля и земли. Это работает надежно, если использовать оригинальные детали.
- Скрутка с последующей пайкой или сваркой. Старый метод. Вы зачищаете концы проводов, плотно скручиваете их и прогреваете паяльником. Скрутки в чистом виде по современным нормам ПУЭ запрещены, так как они окисляются и греются.
- Опрессовка гильзами (ГМЛ). Профессиональный подход. Вы вставляете все провода в медную гильзу и сжимаете её специальными пресс-клещами. Такое соединение практически вечное, оно не боится вибраций и перепадов температур.
Пошаговая инструкция по монтажу
Сначала обесточьте квартиру. Проверьте отсутствие напряжения индикаторной отверткой. Если вы решили поставить тройную розетку с одного провода, у вас есть два пути: использовать одну блок-розетку на три гнезда или установить три отдельных механизма в разные подрозетники.
Шаг 1. Подготовка кабеля. Снимите внешнюю изоляцию кабеля длиной около 15 см. Зачистите концы жил на 10 мм. Если используете самозажимные клеммы, зачистка должна быть ровной, без зазубрин.
Шаг 2. Сборка узла разветвления. Если розетки стоят в разных местах, вам нужно проложить от первой розетки к остальным два кабеля (фазу и ноль). Удобнее всего делать это через распределительную коробку. В коробке вы соединяете входящий провод с тремя исходящими. Используйте клеммники WAGO серии 221 — они позволяют подключать даже жесткий монолитный провод без лишних усилий.

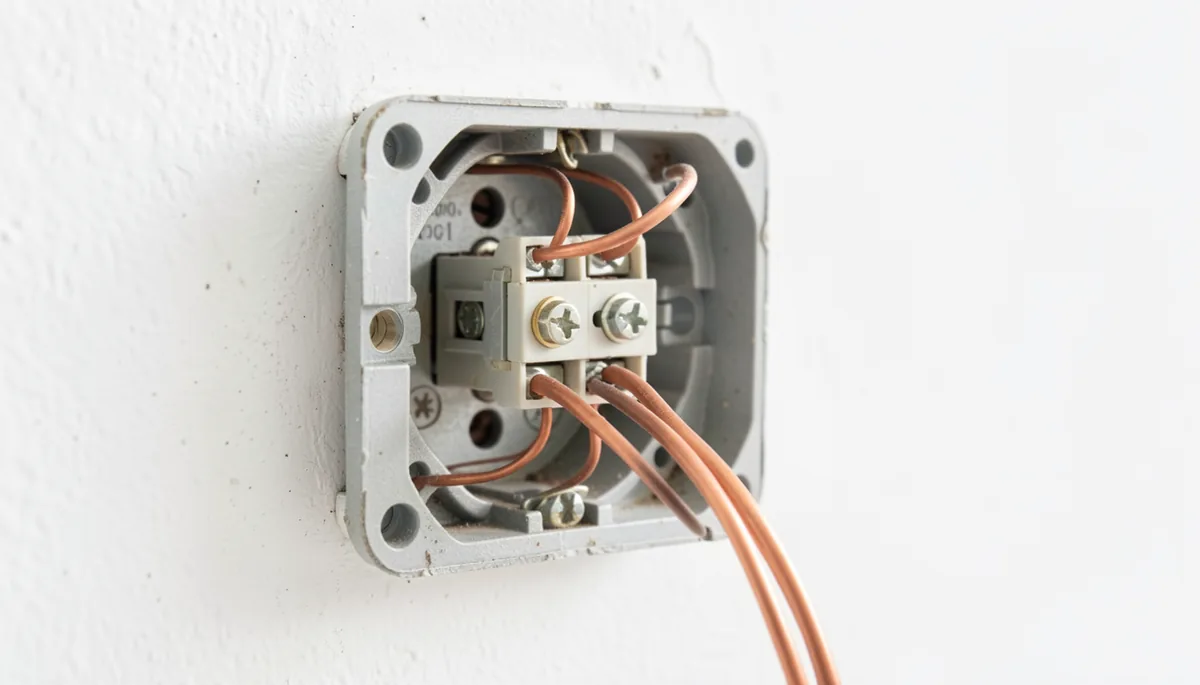

Шаг 3. Монтаж в подрозетник. Вставьте провода в розетку. Фазный провод (коричневый) крепится к клемме, помеченной буквой L. Ноль (синий) — к клемме N. Заземление (желто-зеленый) — к центральной клемме с символом «земля». При затягивании винтов убедитесь, что провод зажат крепко, но не перекушен. Если провод будет болтаться, контакт начнет греться, и пластик розетки потечет.
Как правильно соединить три розетки между собой в одном блоке
Если вы купили готовую тройную розетку (блок), то внутри неё уже есть перемычки. Вам нужно просто подать питание на входные контакты. Но будьте осторожны: часто дешевые блоки имеют тонкие внутренние перемычки, которые не рассчитаны на мощные приборы. В этом случае лучше купить три отдельные розетки и соединить их самостоятельно толстым проводом.
Типичные ошибки и безопасность
Никогда не используйте в качестве перемычек куски тонкого провода типа ШВВП 0,75 мм². Он не выдержит нагрузку. Все соединения должны быть выполнены тем же сечением, что и основной кабель — 2,5 мм².
Еще одна ошибка — попытка соединить провода внутри самого подрозетника без распределительной коробки. Там слишком мало места. Вы просто не сможете задвинуть розетку в стену, а пережатые провода приведут к короткому замыканию. Если места мало, используйте компактные клеммники или делайте разветвление в коробке, которая находится на 10-15 см выше или ниже уровня розеток.
Проверьте качество монтажа. После сборки аккуратно потяните за каждый провод. Если он выходит из клеммы — переделывайте. Плохой контакт — это главная причина пожаров в жилых домах.
