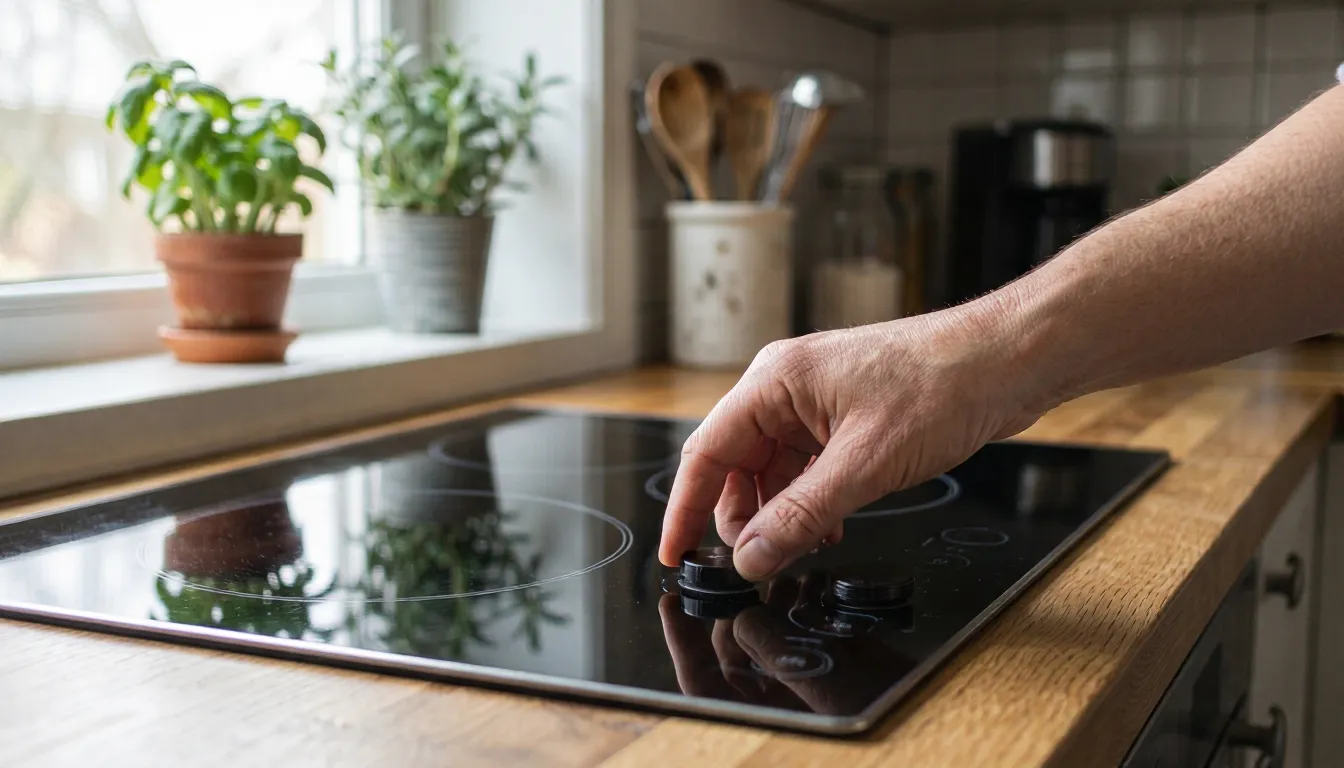

Как подключить варочную панель и духовой шкаф к одной розетке
Подключить варочную панель и духовой шкаф к одной розетке напрямую нельзя из-за огромной нагрузки на проводку. Суммарная мощность этих приборов обычно превышает 7–8 кВт, что мгновенно расплавит стандартную бытовую линию, рассчитанную на 3,5 кВт.

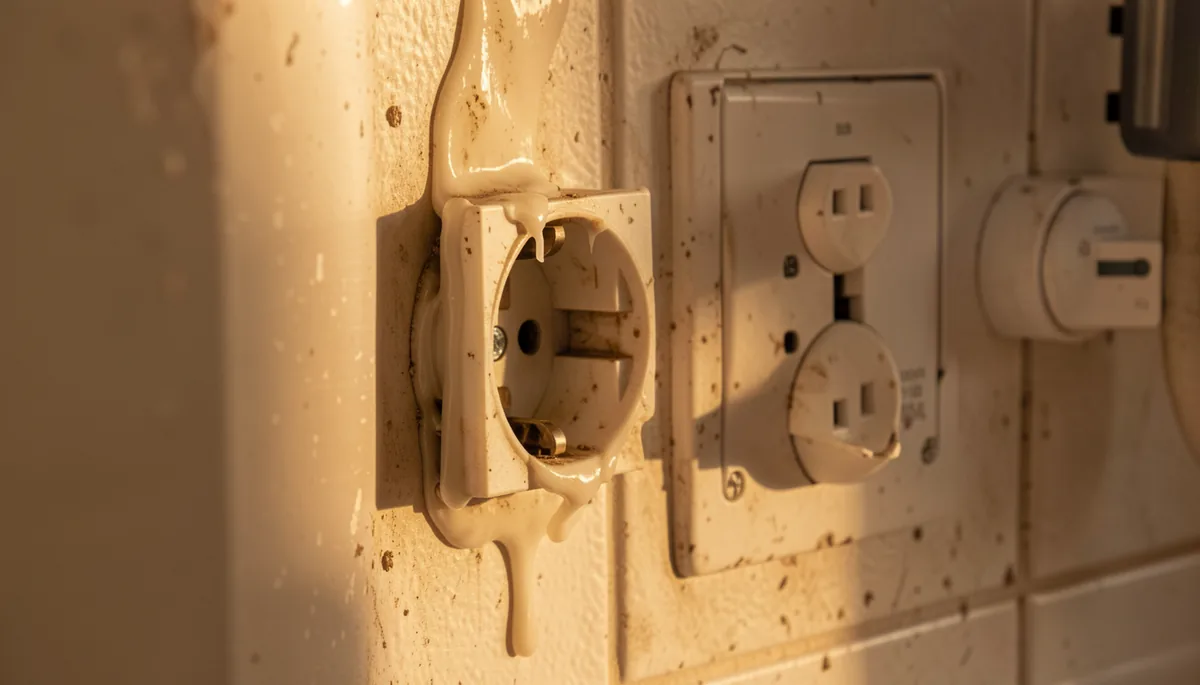

Почему одна розетка — это плохая идея
Обычная евророзетка работает с током до 16 Ампер. Если вы включите в неё одновременно индукционную панель и духовку, нагрузка прыгнет за 35 Ампер. Провод сечением 2,5 мм², который идет к розетке, начнет греться уже через 5 минут активного использования. Это прямой путь к короткому замыканию или пожару в стене.
Варочная панель потребляет от 3,5 до 7,2 кВт. Духовой шкаф забирает еще 2–3,5 кВт. Вместе они требуют выделенной линии с кабелем сечением не менее 6 мм² для трехфазного подключения или двух отдельных линий по 2,5 мм² для однофазного.
Единственный способ «объединить» их — это сделать разветвление внутри щитка, а не в розетке. Вы берете один мощный вводной кабель и через клеммную колодку или распределительную коробку делите его на две независимые ветки.
Как подключить технику от старой плиты
Часто при ремонте возникает вопрос: можно ли использовать старый кабель, который шел к большой кухонной плите? Если старая плита была электрической, то кабель там уже есть. Обычно это медный провод сечением 4 мм² или 6 мм². Это хорошая база.
Вам нужно сделать следующее:
- Проверьте состояние изоляции старого кабеля. Если она крошится при сгибе — кабель под замену.
- Найдите, куда этот кабель приходит в щиток.
- В щитке установите два отдельных автоматических выключателя. Для варочной панели возьмите автомат на 32А (если три фазы) или 25А (если одна фаза). Для духовки — автомат на 16А.
- На кухне этот кабель нужно разделить. Не используйте скрутки. Купите клеммники Wago серии 221 с толстыми проводами или используйте винтовые клеммные колодки.
После разделения от одного кабеля у вас получится две независимые линии: одна идет на силовую розетку (или прямое подключение через клеммы) для панели, вторая — на обычную розетку для духовки.

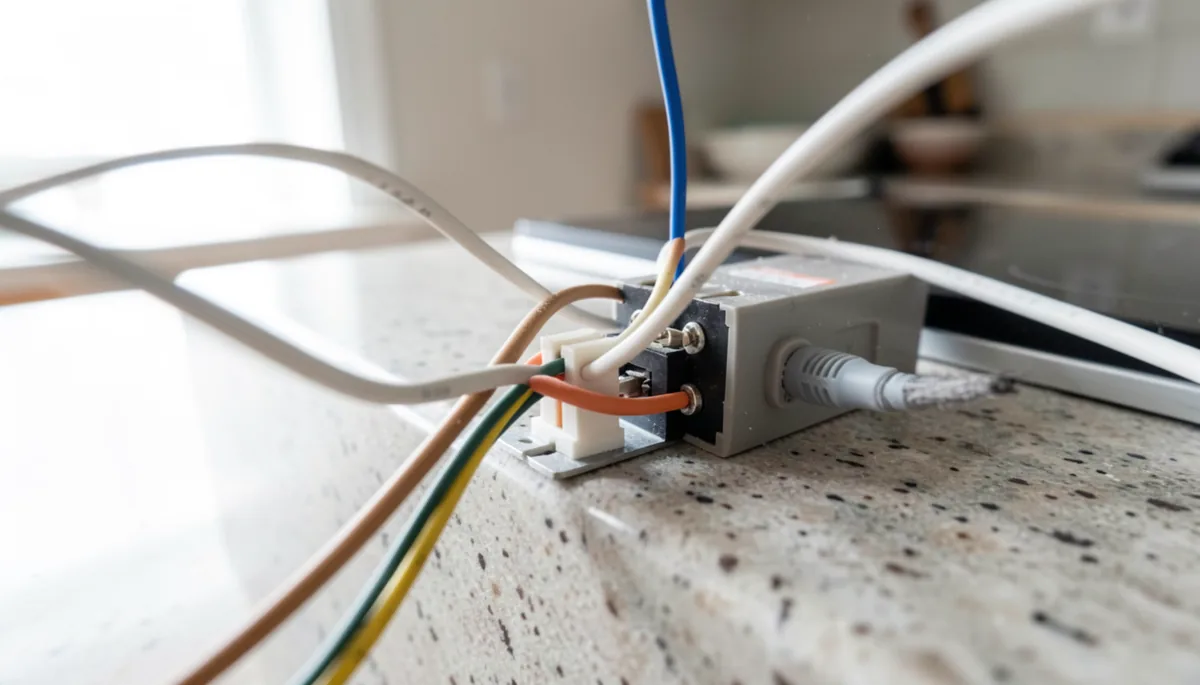

Особенности подключения индукционной панели
Индукционные модели капризнее обычных Hi-Light. Они очень чувствительны к качеству напряжения и чистоте синусоиды. Если вы попытаетесь «сэкономить» и запитать индукцию через удлинитель или общую розетку с духовкой, электроника панели может выдать ошибку E6 или просто сгореть из-за просадок напряжения.
Индукционная панель требует обязательного заземления. В старых домах (постройки до 1990 года) заземления в розетках часто нет. Если вы подключаете новую технику к старой сети, обязательно проверьте наличие жилы PE. Без неё корпус панели может «кусаться» током, а датчики перегрева будут работать некорректно.
При монтаже индукции используйте только жесткий кабель ВВГнг-Ls 3х6 мм². Не экономьте на сечении, даже если в инструкции написано «минимум 2,5 мм²». Реальная нагрузка при работе всех четырех конфорок на максимум будет выше.
Пошаговая схема правильного монтажа
Чтобы подсоединить варочную панель и духовой шкаф правильно, забудьте про слово «розетка» для варочной панели. Профессионалы подключают её напрямую к кабелю через специальную клеммную коробку, которая идет в комплекте с прибором.
Действуйте по этому алгоритму:
- Разделите питание в щитке на два автомата.
- Проложите к варочной панели кабель 3х6 мм².
- Проложите к духовке кабель 3х2,5 мм².
- Для духовки установите качественную розетку с заземлением.
- Для панели используйте клеммную колодку (direct connection).
Если вы все же настаиваете на использовании одной точки выхода из стены, вам придется ставить мощный распределительный блок (патч-панель для электрики), но это крайне нерационально. Проще и дешевле проложить второй тонкий провод от ближайшей распределительной коробки.
В моем опыте был случай в квартире на ул. Академика Королева, когда клиент попытался соединить технику через мощный силовой удлинитель. Через два месяца использования пластик на розетке начал темнеть, а духовка стала отключаться при включении конфорок. Это классический пример перегрузки фазы.
Соблюдайте нормы ПУЭ (Правила устройства электроустановок). Для варочной панели — сечение 6 мм², для духовки — 2,5 мм². Это гарантирует, что ваша кухня не станет причиной пожара.
