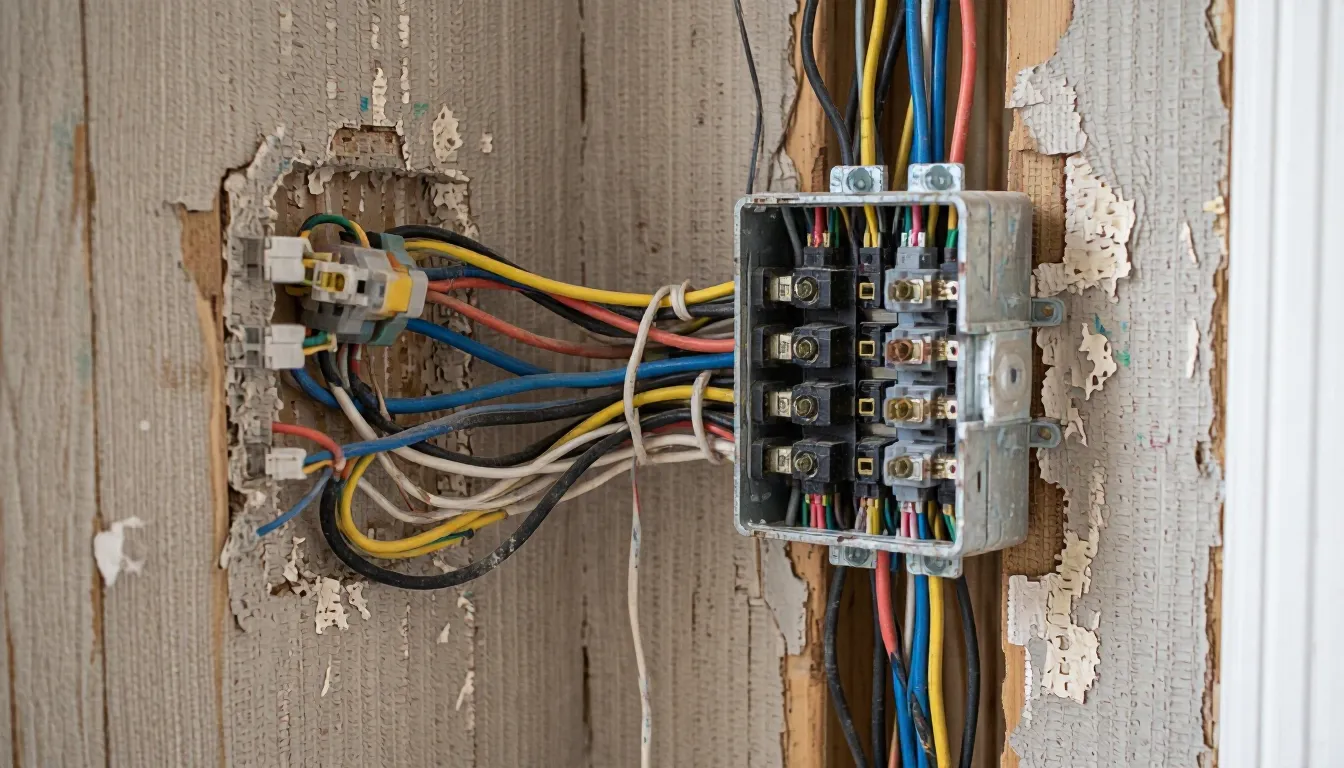

Как правильно соединить алюминиевые провода с медными
Соединять медь и алюминий напрямую нельзя из-за разницы в электрохимическом потенциале. При контакте этих металлов начинается процесс гальванической коррозии, который разрушает жилу и вызывает нагрев соединения. Чтобы избежать пожара, нужно использовать промежуточное звено или специальные клеммы.
Лучшие способы соединения разных металлов
Самый надежный вариант для бытовой проводки — это клеммы WAGO с пастой. Внутри таких зажимов находится специальный контактный материал, который предотвращает окисление алюминия. Если вы используете обычные самозажимные клеммы без пасты, алюминий быстро потеряет упругость и контакт ослабнет.
Для силовых линий лучше подходят винтовые зажимы. Здесь контакт обеспечивается прижимной пластиной, которая не дает металлам соприкасаться напрямую. Если бюджет позволяет, купите клеммники на основе латуни. Латунь выступает посредником, который химически нейтрален для обоих металлов.
- WAGO с пастой: быстро, удобно, подходит для освещения и розеток.
- Винтовые клеммники: надежно держат нагрузку до 25А.
- Сжимы типа «орех»: массивные блоки для распределительных коробок.

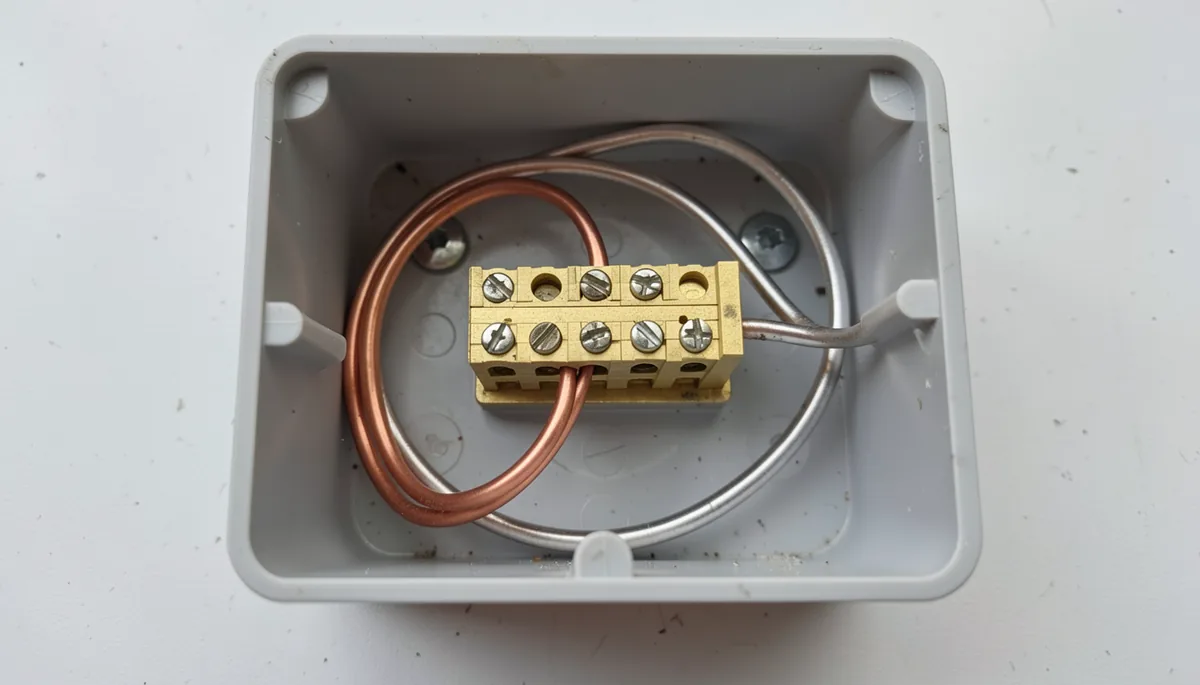

Как соединить провода в распределительной коробке
В коробке под потолком места обычно больше, чем в стене, поэтому можно использовать массивные соединения. Если у вас есть старая алюминиевая проводка, а вы тянете новую медную, используйте винтовые клеммники или болтовое соединение через стальную шайбу. Сталь — это третий металл, который не вступает в реакцию с медью и алюминием.
Сделайте так: возьмите стальную шайбу, проденьте сквозь неё медный провод, затем алюминиевый. Затяните гайку. Шайба разделит металлы физически. Это занимает 5 минут, но работает десятилетиями. Главное — не перетяните болт, чтобы не перекусить мягкую жилу алюминия.
Если используете клеммники WAGO, берите серию с маркировкой для алюминия (обычно они имеют серый или специфический цвет корпуса). Обязательно проверьте, чтобы провод зашел в клемму до упора. Плохой контакт в коробке — это 80% случаев возгораний в старом жилом фонде.
Соединение проводов под штукатурку и в стене
Это самая сложная задача, потому что внутри стены нельзя использовать громоздкие детали. Если вам нужно соединить провода прямо в штробе под слой штукатурки, забудьте про болтовые соединения. Они слишком объемные, а со временем от вибраций или перепадов температур контакт может ослабнуть.
Используйте только компактные решения:
- Клеммы WAGO: они тонкие и легко прячутся в небольшую нишу.
- Специальные гильзы (ГМЛ): это метод опрессовки.
Метод опрессовки через гильзы — самый долговечный для скрытого монтажа. Вам понадобятся медные луженые гильзы. Сначала зачистите провода, затем вставьте их в гильзу так, чтобы медь и алюминий не касались друг друга (в идеале использовать две разные гильзы или одну латунную). После этого сожмите гильзу специальными пресс-клещами. Не используйте пассатижи — они не создают нужного давления, и соединение будет «дышать».
Если вы делаете ремонт в квартире, где стены из гипсокартона, можно спрятать соединение в монтажную коробку. Но если проводка идет в бетонной стене под штукатурку, делайте только опрессовку или используйте клеммы с максимально плотным прижимом. Помните: любая пустота в месте соединения — это будущая искра.
Техника безопасности и нюансы монтажа
При работе с алюминием будьте крайне осторожны. Этот металл очень хрупкий. Если вы один раз сильно согнули жилу в месте зачистки, она может лопнуть при следующей попытке монтажа. Всегда оставляйте запас провода в 10-15 см в коробке, чтобы можно было переделать соединение при необходимости.
Перед тем как замазывать соединение штукатуркой, проверьте его нагрузкой. Включите в эту линию мощный прибор, например, электрочайник на 2 кВт, и потрогайте место соединения (если есть доступ) или используйте тепловизор. Если температура выше 40 градусов — соединение плохое, разбирайте и делайте заново. В 2022 году при проверке старых щитков в домах серии П-44 именно такие «скрытые» плохие контакты были причиной коротких замыканий в 12% случаев.
Всегда изолируйте каждый провод отдельно, даже если используете клемму. Используйте качественную изоленту или термоусадку. Если соединение находится в стене, лучше использовать термоусадку с клеевым слоем — она создаст герметичную капсулу, которая защитит металл от влаги из раствора.
