Наушники порвались, как соединить провода

В то же время провод в другой трубке был снова припаян. Если провод перетерся в одном месте, то вскоре он перетрется и в другом. На фотографии видны обрывки проволоки, оставшиеся после ремонта.

Ремонт кабеля наушников


Каждый из нас в какой-то момент сталкивался с такой неприятной проблемой, как сломанный шнур наушников. Чаще всего телефонные наушники выходят из строя. Это связано с постоянным натяжением тонкого соединительного кабеля, который перекручивается и наматывается каждый раз, когда устройство кладут в карман или сумку. Частые перегибы могут привести к разрыву жилы кабеля, в результате чего один или оба наушника перестанут издавать звук. Подумайте, как отремонтировать любимые наушники, если у них порвался шнур.

Наушники для телефона

Как и в любом правиле, есть исключения, особенно в случае с гарнитурами. Например, случается, что справа — зеленый, слева — синий и красный. это микрофон. Иногда провода имеют не один цвет, а цветную полосу, соединенную с желтый .

Как отремонтировать наушники без паяльника

Пайка наушников без паяльника, к сожалению, невозможна.. Конечно, если вы хотите, вы можете паять раскаленным гвоздем. Но об этом мы поговорим в другой раз. Поэтому мы забудем о пайке.

Ремонт наушников без паяльника

Нам понадобится кабель AUX.. Кабель AUX можно купить в любом магазине или перекрестке за совершенно смешные деньги. Он используется для подключения аудиоустройства к сабвуферу или автомобильной стереосистеме и выглядит следующим образом:

Как отремонтировать наушники без паяльника

Кабель AUX стоит копейки, но у него нет микрофона. Поэтому если у вас есть гарнитура, вам придется смириться с ее ограниченной мощностью и отсутствием микрофона и кнопок.

Зато как приятно чинить наушники своими руками без паяльника, да и отсутствие кнопок можно пережить.

Благодаря китайским братьям теперь можно найти вполне приличные струны всего за $0,5. Проволока, использованная в статье, стоила около доллара. Думаю, у каждого в шкафу валяются нож для резки бумаги, зажигалка и клейкая лента.

Поэтому мы перерыли кучи, нашли все инструменты, пошли в пиво шнурок, что дальше?

Однако некоторые производители (например, Apple) используют двухцветное покрытие. Мультиметр или трехвольтовая батарея помогут вам определить каналы.

Цвета кабеля наушников

Как правило, производители используют ставшую уже привычной систему расположения цветов на проводах. Они расположены следующим образом:

  • красный — правый канал;
  • зеленый — левый канал;
  • 2 медь — земля обоих каналов.

Иногда вместе с зеленым в левом канале используются синий, белый или другие цвета. Однако красный цвет всегда остается на кабеле правого канала.

Однако некоторые производители (например, Apple) используют двухцветное покрытие. Разобраться с каналами поможет мультиметр или трехвольтовая батарейка.

Вы услышите щелчки, журчание и другие шумы в ушах при подаче напряжения с помощью устройства или батареи.

Теперь необходимо надеть на кабель термоусадочную муфту, затем колпачок шприца, а затем припаять контакты к штекеру. Для этого необходимо предварительно припаять их припоем, а контакты обработать мелкой наждачной бумагой. При пайке желтый провод присоединяется к гильзе — это заземление, а два других присоединяются к контактам. Теперь подключите наушники к источнику звука и проверьте правильность пайки.

Соединение проводов без паяльника

Если пользователь хочет обойтись без паяльника для ремонта порванных наушников, он может использовать паяльную пасту, припой или сделать надежную скрутку.

Паяльный сплав

Провода можно спаять вместе без использования паяльника. Вам понадобится небольшой металлический контейнер. Поместите небольшое количество припоя в емкость и добавьте канифоль. Теперь зажгите кастрюлю, поставьте на нее кастрюлю и расплавить его содержимое..

Припой и канифоль

Затем по очереди окуните в паяльник провода одного цвета и проведите ими по деревянному блоку, чтобы равномерно распределить вещество.. Вы можете сделать то же самое и удалить излишки припоя обычной тряпкой. Затем провода соединяются вместе, и вы подождите, пока материал затвердеет. Затем оголенный провод следует изолировать с помощью термоусадочной трубки или клейкой ленты.

Припой

Та же процедура может быть использована для припаивания провода, если он поврежден. на вилке или возле телефонной трубки. В этом случае измельченный припой и немного канифоли следует высыпать на плоскую поверхность (контакты), а затем нагреть, чтобы вещество растворилось. Затем материал равномерно распределяется любым подручным предметом, и на него накладывается подготовленная паяльная проволока.

Другой удобный способ спаять два провода вместе без использования паяльника заключается в следующем использовать фольгу. Схема работы выглядит следующим образом. Снимите верхнюю оплетку с кабеля, затем удалите изоляцию (обычно лак и нить) с контактов. Затем нарежьте полоски фольги по ширине оголенных проводов. В них сделаны пазы, в которые вставляются отдельно скрученные пары контактов. На них насыпают припой и канифоль и равномерно распределяют по поверхности. Теперь фольгу следует плотно обернуть вокруг провода, чтобы не было зазоров, а затем нагреть до расплавления припоя. Затем фольга снимается, и провода крепко сжимаются плоскогубцами, стараясь не повредить их. Излишки припоя можно легко удалить мелкой наждачной бумагой.

Паяльная фольга

Паяльная паста

Паяльная паста чаще, чем обычный припой, используется для ремонта поврежденных проводов без применения паяльника. Этот процесс быстрее и проще, чем работа с припоем и канифолью.

Предупреждение! В то время как с твердым материалом неудобно работать, пасту гораздо легче наносить на поверхность. Вы можете купить его в магазине или сделать самостоятельно.

Для ремонта кабелей наушников вы можете Нанесите пасту на открытые штифты, соедините их вместе и нагрейте над открытым пламенем или любым другим способом. Соединение осуществляется путем глубокой пайки между проводами, поэтому прочность гораздо выше, чем при использовании твердого припоя.

Паяльная паста

Stranding

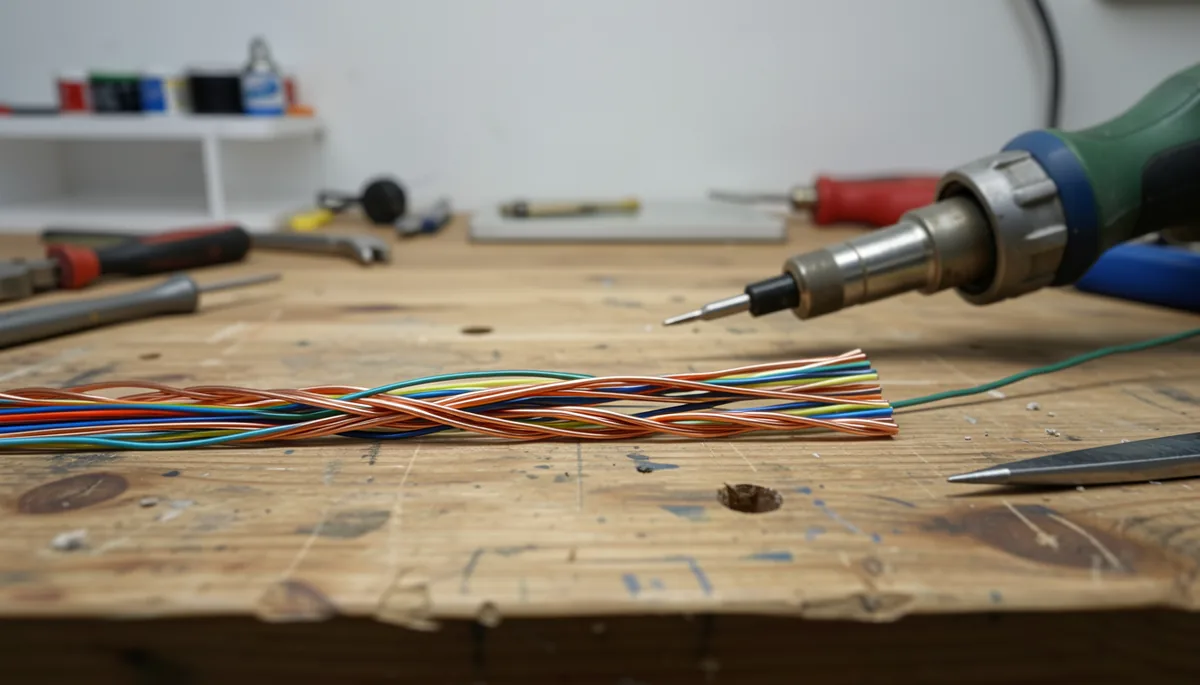

Скручивание кабеля — самое простое решение. Возьмите две одинаковые проволоки длиной от 2 до 4 см, соедините их вместе и оплетите.. Соединение должно быть очень прочным, но кабель не должен перетягиваться слишком сильно во время работы. Если все сделано правильно, наушники прослужат долго.

Скручивание

Некоторые люди удаляют изоляцию с помощью пламени зажигалки, а затем удаляют нагар с помощью спирта и флюса.

Теперь давайте удалим резиновую оплетку

Специально для целей этой статьи я нашел самый тупой нож, чтобы опробовать его на себе).

Лучше всего подстригать косу точно так же, как на рисунке. Не следует слишком сильно нажимать на лезвие. Изгиб поможет косе отделиться. Скрутите проволоку, делая надрезы, и снимите оплетку, сделав круг. Самое главное — не перерезать провода.

Лучше обнажить около 2 сантиметров проводов, так будет легче и площадь контакта будет больше. Это более безопасно. Провода покрыты лаком, который необходимо удалить. Сначала была предпринята попытка очистить лак ножом.

Читайте также: Изготовление головок Dremel своими руками

Это не самый лучший способ. Проволочки очень тонкие, и при таком грубом механическом воздействии они отваливаются вместе с лаком. Это облегчается благодаря тупости ножа. На самом деле это легко сделать с помощью острого ножа. Но у нас нет острого ножа, поэтому мы используем зажигалку. Или хотя бы совпадение.

Наиболее вероятной причиной повреждения является истирание проволоки внутри соединительного кабеля из-за частых перегибов. Часто это происходит в одних и тех же местах: в месте соединения провода с трубкой или в месте соединения провода с вилкой. В некоторых случаях повреждаются провода внутри кабеля, но это может произойти и после однократного механического воздействия, т.е. кабель был раздавлен чем-то, например, дверью или ящиком.

Определение причины выхода наушников из строя

Схема наушников

Наиболее вероятной причиной, которая может привести к отказу, является следствие истирания проволоки внутри соединительного кабеля, вызванного частыми перегибами. Часто это происходит в одних и тех же местах: в месте соединения провода с трубкой или в месте соединения провода с вилкой. В некоторых случаях повреждаются провода внутри кабеля, но это может произойти после однократного механического воздействия, т.е. кабель был раздавлен чем-то, например, дверью или ящиком.

Определить неисправность конкретного наушника довольно просто. Если вы слушаете музыку, динамик неисправного наушника будет тихим.

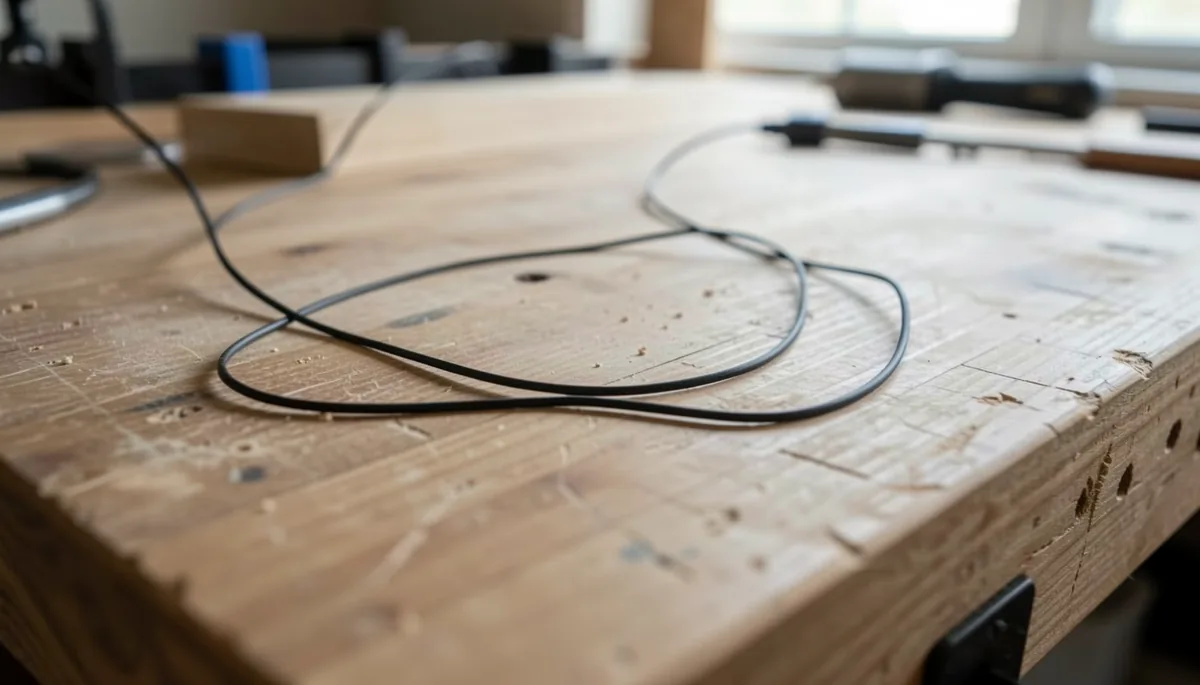

Если жилы провода перетерты не полностью, можно использовать мультиметр для определения места обрыва. Для этого измерьте значение сопротивления общего провода и провода, идущего к поврежденному динамику. Чтобы найти место обрыва, измерьте показания тестера, изменяя пространственное положение провода. Если контакты целы, то независимо от того, насколько сильно скручен провод, показания сопротивления, отображаемые мультиметром, будут иметь постоянное значение. Иной эффект можно наблюдать, если провод частично перетерся: цифры на счетчике будут меняться при малейшем отклонении провода от первоначального положения.

Теоретически, можно даже использовать так называемые народные методы. Другими словами, чтобы определить трубку с неисправными контактами, обратите внимание на наличие характерного потрескивающего звука в динамике, который можно услышать при наклоне кабеля.

Треск гнущихся проводов

Неисправность в трубке следует определить вручную, согнув кабель сверху вниз, то есть от места входа кабеля в трубку до самого штекера. Наиболее распространенные точки отказа находятся в местах соединения кабелей и других компонентов. Если вы знаете расположение поврежденного воздуховода и разберете провода и соединения динамиков, вы с большей вероятностью сможете точно определить место повреждения.

Привет. Вы находитесь на канале ремонта. Сегодня утром мне не повезло, мои наушники перестали играть. Я был полностью удовлетворен звучанием наушников, но есть одно но — они очень портативные.

Простой ремонт наушников, сломанный провод, сделайте это сами.

Привет. Вы на канале ремонта. Да, сегодня утром мне так не повезло, что мои наушники перестали играть. Наушники меня полностью устраивали, но есть одна особенность — они очень подвижны.

Из-за подвижности провод плотно скручен, и наступил момент, когда оплетка не выдержала и просто сломалась. И в то же время он забрал с собой провод.

Но ничего нельзя сделать. И вот мы здесь.

Прежде всего, необходимо выяснить, какой динамик не работает. Потому что другой такой же плохой, но мы пока не будем его перемещать. Мы исправим это по ходу дела.

Мы включим музыку, чтобы увидеть, какой динамик не работает, и починим оборванный провод.

Мы сделали половину этого и теперь можем устранить проблему. Мы идем дальше!

Обрежьте проволоку, чтобы предотвратить ее скручивание.

Затем снимите слой изоляции с каждого конца и аккуратно разделите провода. Это нужно делать очень аккуратно, так как провода очень тонкие.

Не стоит их перепаивать, так как нужно убедиться, что проблема в проводе, а не в динамике наушников.

Затем подключите его к проигрывателю и прослушайте. Если вы не слышите никакого звука, значит, динамик тоже не работает, если он работает, как наш, значит, вам повезло, теперь вы можете спаять их вместе и изолировать друг от друга.

Я также записал видео, чтобы помочь вам быстрее освоиться.

Вот и все, удачного дня.

Пожалуйста, поддержите канал подписавшись на оставьте комментарий, поставьте лайк и, конечно же, поделитесь с друзьями.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ! Чтобы провода были надежно закреплены и наушники служили дольше, завяжите узел на каждом наушнике, не нагружая провода слишком сильно.

Классификация

Штекеры, как и любая деталь массового производства, имеют классификацию, которая зависит от подключаемого оборудования и играет ключевую роль при ремонте. Например, существует разделение в зависимости от размера и количества подключаемых проводов.

По размеру

На практике наиболее распространенные разъемы бывают трех размеров:

гнездо micro-jack диаметром 2,5 мм (1/4″) — используется для подключения наушников к небольшим гаджетам и старым мобильным телефонам;


3,5 мм (1/8″) мини-джек — используется для подключения наушников к плеерам, смартфонам (например, iPhone, Xiaomi и т.д.) или звуковым картам, установленным в персональных компьютерах;


Jack 6,35 мм — используется для подключения профессиональных наушников, микрофонов и т.д. к источнику звука.


В зависимости от количества кабелей

Использование домкратов также различается по функциям, которые определяются конструкцией. На практике они выпускаются в следующих вариантах:

  • Двухпроводной тип TS — моно-джек;
  • Трехпроводной тип TRS — стереоджек;
  • Гибридный тип TRRS — 4 провода и более.

Все они конструктивно идентичны и отличаются только размерами. В то же время их контактные площадки разделены необходимым количеством диэлектрических колец. На иллюстрациях показан внешний вид, нумерация выводов и расположение контактов в различных версиях.

img img img img img

Рис. 1 Внешний вид штекера

Двухпроводная розетка очень редко используется на практике. Основное применение — в профессиональном звукозаписывающем оборудовании и музыкальных инструментах. Это самый простой тип штекера, который устроен следующим образом.

Рисунок 2: Моногнездо TS

Трехпроводное гнездо TS используется для обычных наушников без микрофона и регулятора громкости.

Четырехпроводные штекеры можно встретить как в обычных наушниках, которые имеют по одному проводу «земли» для левого и правого наушников, так и в гарнитурах, где четвертый провод предназначен для микрофона.


Рис.4. Распределение контактов четырехпроводного штекера TRRS без микрофона.

Рис. 5. Расположение контактов четырехпроводного штекера TRRS в гарнитуре

Что касается гнезд TRRRS и выше, то они имеют такое же соединение между жилами, как и TRRS в наушниках, только каждый контакт (левый и правый динамик, земля и микрофон) может иметь более одного провода, что можно определить экспериментально с помощью мультиметра. Такие штекеры есть, например, в наушниках Apple Earpods и Piston 3 — 6 проводов, 3 из которых заземлены.

Популярные статьи Декоративная тарелка «Пчелы на цветах»

Места, где наиболее вероятен обрыв кабеля

Нестандартные разъемы

Мы уже упоминали, что многие производители выпускают устройства, в которых вход для гарнитуры отличается от стандартного. Например, некоторые телефоны Nokia, Samsung, Ericsson и др. Также часто встречаются гарнитуры, в которых вместо стандартного штекера используется USB-разъем, например, WH-205.

Что касается технологии ремонта таких гарнитур, то она не сильно отличается от обычной. Единственным исключением может быть поиск оригинального штекера для вашей конкретной модели телефона. Но, учитывая растущее число «поддельных» производителей оригинальных запчастей, купить такой разъем не составляет труда.

Также не забывайте, что для подключения стандартной гарнитуры к нестандартному разъему можно использовать соответствующий переходник, например, такой, как показан на рисунке.

Как соединить провода наушников без паяльникаАдаптер для телефона Samsung, для стандартной гарнитуры

При желании вы можете сами выпаять этот адаптер, но, учитывая низкую стоимость китайской продукции, в этом нет особой необходимости.

Как видите, правильно паять наушники несложно, все, что вам нужно, — это внимательность и умение обращаться с паяльником. Даже если у вас не получилось с первого раза, не расстраивайтесь, проверьте еще раз.
