Диф автомат и обычный в чем разница
Обычный автоматический выключатель защищает только провода и саму сеть от перегрузки или короткого замыкания. Дифференциальный автомат объединяет в одном корпусе функции обычного автомата и устройства защитного отключения (УЗО), чтобы дополнительно спасти человека от удара током.
Главные отличия в назначении
Автоматический выключатель реагирует на физические параметры тока. Если вы включите в одну розетку электрочайник и обогреватель, а также стиральную машину, ток превысит допустимый порог, и автомат отключит питание. Это спасает изоляцию кабеля от расплавления и пожара. Но если человек коснется оголенного провода, обычный автомат ничего не заметит, так как ток через тело человека слишком мал для его срабатывания.
Дифференциальный автомат работает иначе. Он постоянно сравнивает ток, уходящий по фазному проводу, и ток, возвращающийся по нулевому. Если разница составляет более 30 мА (стандарт для жилых помещений), прибор мгновенно разрывает цепь. Это происходит потому, что «лишний» ток уходит через тело человека в землю.
Разница между ними проста:
- Автомат: защищает технику и стены от огня.
- Дифференциальный автомат: защищает технику, стены и жизнь людей.

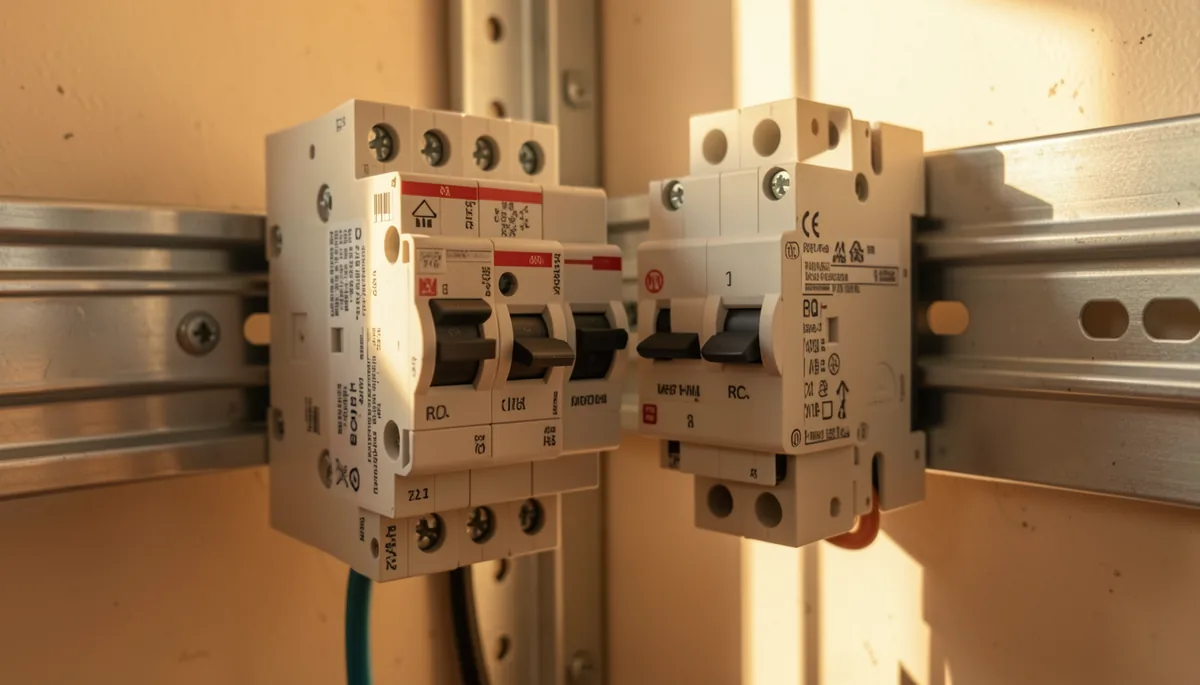

Сравнение дифавтомата, УЗО и обычного автомата
Часто возникает путаница, когда пытаются понять, чем отличается дифавтомат от связки «автомат + УЗО». Технически это разные подходы к защите. Дифференциальный автомат — это компактное устройство «все в одном». Оно занимает на DIN-рейке ровно две позиции (18 мм). Это удобно в тесных щитках, где мало места.
Схема с отдельными устройствами требует больше пространства. Вам нужно поставить сначала обычный автомат, а затем УЗО. Такая связка занимает 36 мм. Зато у неё есть практическое преимущество: если случится короткое замыкание, сработает только автомат, а УЗО останется целым. В случае с дифавтоматом при аварии может выйти из строя весь блок, и его придется менять целиком.
УЗО (устройство защитного отключения) само по себе не защищает от перегрузок. Если вы заставите УЗО работать без автомата, оно просто сгорит от высокого тока. Поэтому в электрике УЗО всегда работает в паре с автоматическим выключателем. Дифавтомат же делает эту работу за них обоих.
Технические параметры для выбора
При покупке смотрите на два ключевых значения: номинальный ток и ток утечки. Для розеток в ванной или кухни используйте дифавтоматы с током утечки 10 мА или 30 мА. Если поставить 100 мА, защита будет слишком слабой, и человек может получить серьезную травму до того, как прибор отключится.
Номинальный ток выбирайте по сечению провода. Для стандартной розетки с кабелем 2.5 мм² ставьте автомат на 16 А. Если поставить 25 А, провод начнет греться и плавиться раньше, чем сработает защита. В моем опыте часто встречались ошибки, когда люди ставили дифавтомат на 40 А на тонкий провод, надеясь на его «продвинутость». Это прямой путь к пожару.
Когда и что устанавливать
Не нужно ставить дифавтоматы на каждый выключатель в квартире. Это неоправданно дорого и перегружает щиток. Оптимальная стратегия выглядит так:
- Освещение: достаточно обычных автоматов на 6 А или 10 А.
- Розетки в комнатах: связка «автомат + УЗО» или дифавтоматы на 16 А.
- Ванная, стиральная машина, бойлер: только дифавтоматы с током утечки 10 мА или 30 мА.
Если вы строите частный дом с заземлением, дифавтоматы работают эффективнее. В старых домах без заземления (с системой TN-C) УЗО и дифавтоматы всё равно работают, но их чувствительность должна быть выше. Я рекомендую использовать ток утечки 10 мА для зон повышенной влажности, например, около раковины или душевой кабины.
Помните про тип срабатывания. Существуют типы A и AC. Тип AC реагирует только на переменный ток утечки. Тип A умеет распознавать и пульсирующий постоянный ток, который выдает современная электроника (блоки питания компьютеров, зарядки смартфонов). В современных квартирах лучше выбирать тип A, чтобы избежать ложных срабатываний или, наоборот, отказа защиты при работе сложной техники.
Проверяйте исправность устройств раз в месяц. На лицевой панели дифавтомата и УЗО есть кнопка с буквой «Т» (Test). Нажмите её. Если прибор не отключился мгновенно — он мертв. Выбрасывайте его и ставьте новый, не откладывая на завтра.
