Дифавтомат и УЗО в чем разница
Дифференциальный автомат (дифавтомат) объединяет в одном корпусе функции защиты от короткого замыкания и утечки тока. УЗО (устройство защитного отключения) реагирует только на утечку, оставляя защиту от перегрузок и КЗ на откуп обычным автоматическим выключателям.

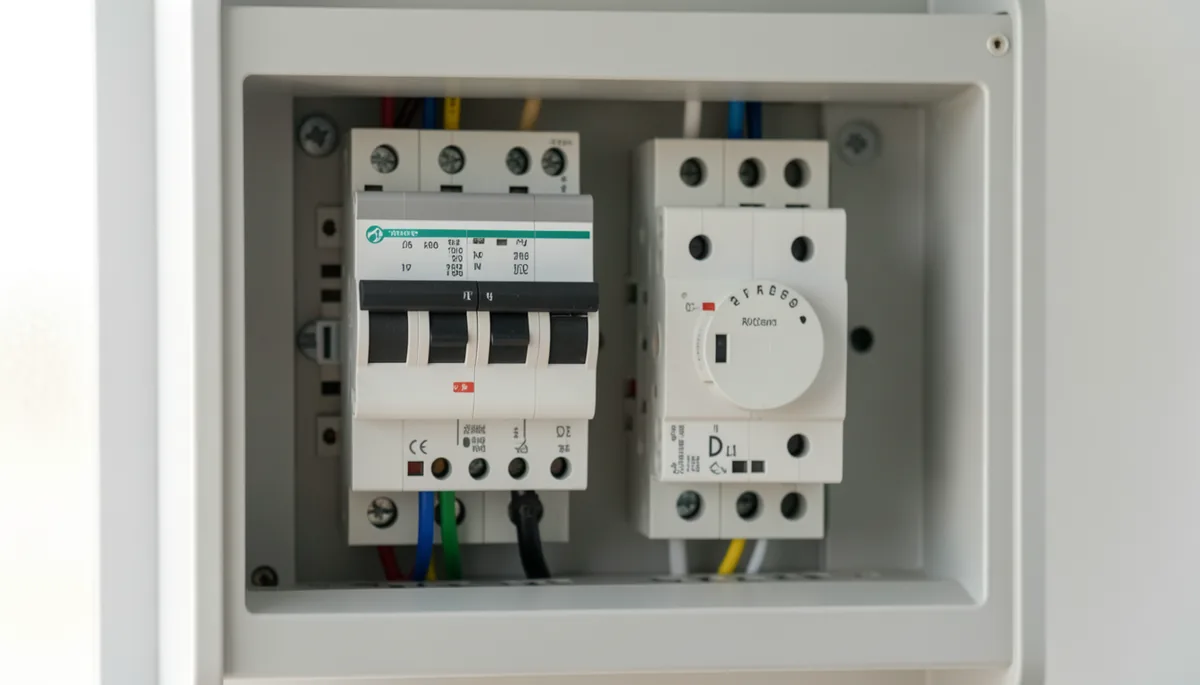

Главное отличие: что именно они защищают
Если говорить простыми словами, разница в их «зоне ответственности». УЗО, это датчик утечки. Он следит, чтобы ток, уходящий «в землю» через корпус прибора или человека, не превысил норму. Если вы коснетесь оголенного провода, УЗО отключит питание за 0,03 секунды. Но если в розетке случится короткое замыкание, УЗО останется стоять на месте и пропустит искру через себя.
Дифавтомат работает шире. Внутри него спрятан и механизм защиты от КЗ (как у обычного автомата), и модуль защиты от утечки (как у УЗО). Он выбьет цепь, если провода замкнут между собой или если ток начнет «утекать» через неисправную стиральную машину.
Сравним задачи:
- УЗО: спасает жизнь человека и предотвращает пожар из-за утечки тока.
- Дифавтомат: спасает жизнь, предотвращает пожар и защищает провода от перегрева при коротком замыкании.
Технические параметры и выбор номиналов
При покупке часто возникает путаница с цифрами на корпусе. У УЗО есть два важных значения: номинальный ток (например, 25А) и ток утечки (например, 30мА). Номинальный ток здесь — это предел, который УЗО может выдержать без поломки, он не защищает провода от перегрузки. Если поставить УЗО на 16А в линию с нагрузкой 20А, оно просто сгорит внутри.
У дифавтомата маркировка сложнее. Там указан и ток нагрузки (например, C16), и ток утечки (30мА). Дифавтомат на 16 Ампер реально защитит кабель сечением 2,5 мм² от перегрева. Если вы поставите УЗО на 25А в ту же линию, оно пропустит через себя ток в 40А, кабель начнет плавиться, а УЗО даже не «заметит» проблему.
Для жилых помещений стандарты такие:
- Ток утечки для защиты людей: 10мА (в ванной) или 30мА (в остальных комнатах).
- Ток утечки для защиты от пожара: 100мА или 300мА.

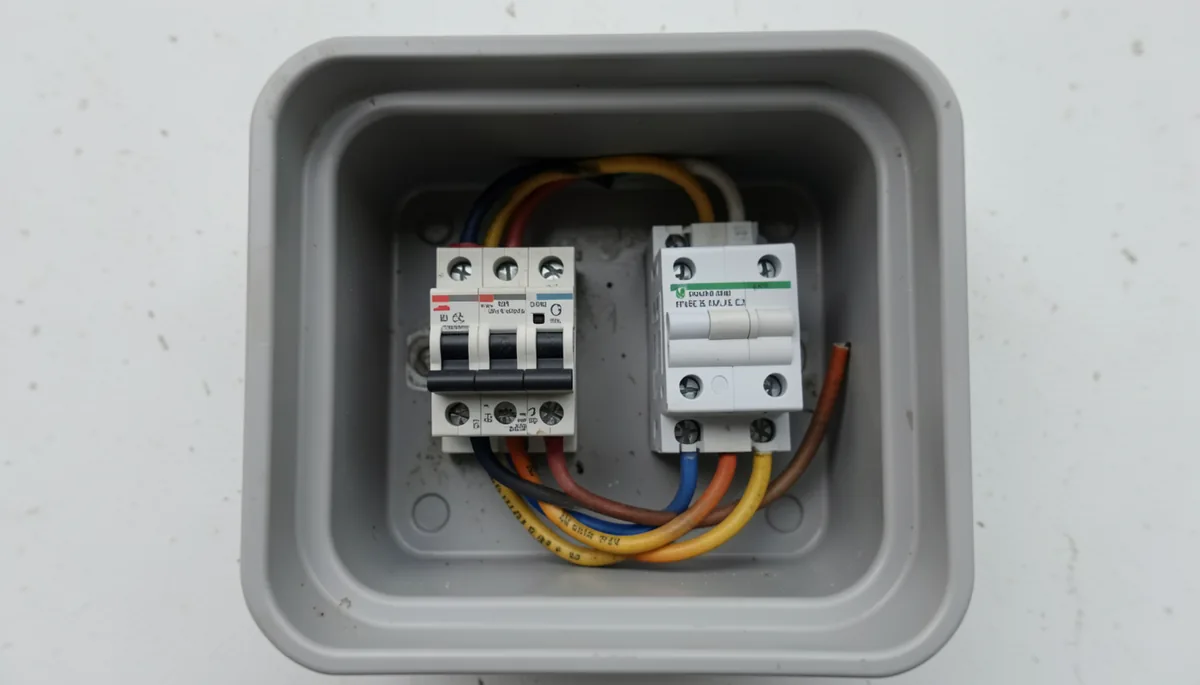

Схемы подключения: что выгоднее и надежнее
Многие спрашивают, чем отличается дифавтомат от УЗО в плане монтажа. Если вы используете дифавтомат, вам не нужно ставить обычный автомат рядом. Один прибор — одна точка контроля. Это экономит место в щитке, особенно если у вас тесный распределительный бокс в старой квартире.
Однако у дифавтома есть минус — цена. Хороший дифавтомат от Schneider Electric или ABB стоит в 2-3 раза дороже, чем связка из обычного автомата и УЗО. Также дифавтоматы чаще выходят из строя при резких скачках напряжения, так как их внутренняя электроника более чувствительна.
Схема «Автомат + УЗО» считается классической. Вы ставите обычный автомат на 16А, а следом за ним — УЗО на 25А (с запасом по току). Это дает гибкость: если сгорит автомат из-за перегрузки, вам не придется менять дорогое УЗО. В случае с дифавтоматом при любой серьезной поломке придется менять весь блок целиком.
Почему дифавтомат может «выбивать» без причины
Частая проблема — ложные срабатывания. Дифавтоматы очень чувствительны к качеству изоляции. Если в старой проводке есть микротрещины или влага в распределительной коробке, дифавтомат будет отключаться постоянно. УЗО ведет себя так же, но при использовании связки «автомат + УЗО» диагностика проходит проще. Вы сразу понимаете: если выбило автомат — проблема в нагрузке, если УЗО — проблема в утечке.
Еще один нюанс — импульсные помехи. Дешевые дифавтоматы могут реагировать на работу мощных двигателей (например, старого холодильника или насоса), когда в момент пуска происходит кратковременный скачок тока. В таких случаях лучше использовать устройства с селективностью или выбирать модели с защитой от ложных срабатываний.
При выборе оборудования ориентируйтесь на конкретные цифры. Для розеток в кухне берите дифавтомат или связку с током утечки 30мА. Для защиты всей квартиры от пожара в щитке можно поставить общее УЗО на 100мА или 300мА, но оно не заменит защиту каждой отдельной линии.
