Снимите около 8-10 мм изоляции с каждого провода и вставьте их в одинаковые клеммы розетки. Конструкция розеток сильно различается, но общее одно – силовые клеммы всегда находятся на равном расстоянии друг от друга, что облегчает их обнаружение.

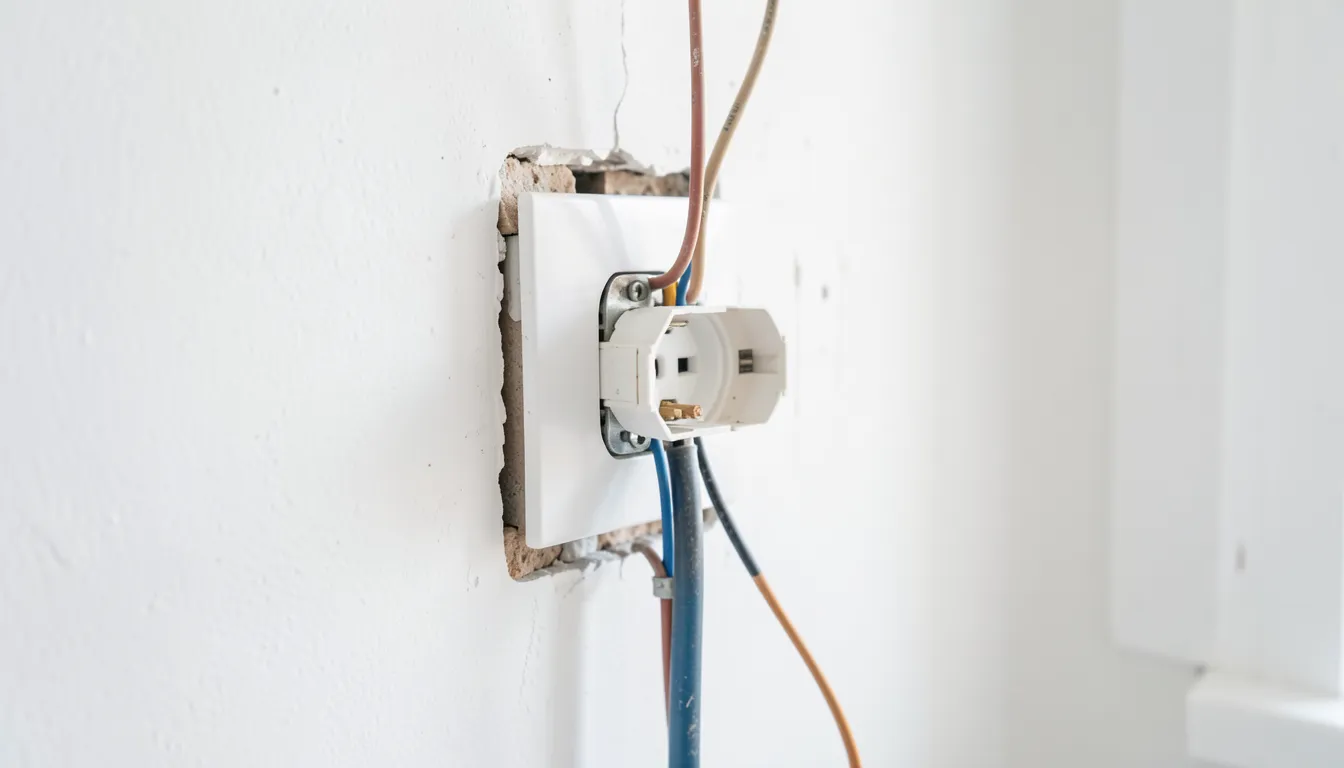

Установка розеток в гипсокартон: Как установить розетку в гипсокартоне?
Гипсокартон все чаще используется для облицовки стен и создания перегородок своими руками. Однако для того, чтобы успешно завершить ремонт, необходимо знать не только, как правильно обрамить и закрепить гипсокартон, но и как установить в такой стене розетки, без которых не обойтись ни в одной комнате. Установка розеток в гипсокартон сильно отличается от установки их в бетонные стены: в целом, процесс не так уж сложен и доступен любому, кто готов выполнить электромонтажные работы самостоятельно.
После того как вы нашли место для изделия, отметьте его строительным маркером с помощью спиртового уровня. Первое отверстие будет сделано в центре метки – начало будущего отверстия для розетки.
Инструменты и материалы
Помимо розетки, для установки необходимы и другие инструменты:
- Крестообразная отвертка;
- Обычная отвертка;
- отвертка;
- Строительный маркер (обычный карандаш);
- спиртовой уровень;
- нож;
- ручная дрель.
Отверстие в гипсокартонном листе для розетки можно сделать с помощью дрели, ножа, но лучше работать с фрезой. Он подбирается в соответствии с диаметром чашки, поэтому легко просверлить нужное отверстие.
Процедура выполняется следующим образом:
Подготовьте инструменты
Для быстрого и легкого процесса необходимы вспомогательные инструменты:
- Основной инструмент – электродрель со специальной насадкой, которая не только ускоряет процесс, но и облегчает всю работу. Стандартный диаметр сверла для этого вида работ составляет 68 мм.
- Рулетка для измерения положения будущих розеток.
- Спиртовой уровень для проверки правильности установки.
- Маркер или карандаш для разметки.
- Крестовая отвертка – используется как для установки ведомого гнезда, так и для фиксации сердечника гнезда. Он также используется для крепления электрических проводов.
- Простой индикатор для определения наличия или отсутствия напряжения на электрических проводах.
Механизм розетки крепится к розетке с помощью крепежных винтов. Убедитесь с помощью спиртового уровня, что он параллелен стене.
Подготовка отверстия для втулки
Установка подрозетника начинается с просверливания отверстия в гипсокартоне. Измерьте необходимое расстояние от пола и проведите горизонтальную и вертикальную линии с помощью спиртового уровня. Если вы хотите установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток) и расстояние между ними должно быть строго 72 мм, так как это расстояние между центрами розеток. Если он будет меньше, то гнезда будут мешать друг другу и не будут равномерно прилегать.
В середине пересечения горизонтальной и вертикальной линий просверлите отверстие с помощью сверла, установленного в дрель или шуруповерт. Убедитесь, что скрытая щеточная панель не касается твердой стены за гипсокартоном. В этом случае используйте перфоратор для удаления бетона из стены, пока не образуется зазор между гнездом и стеной.
При покупке розеток помните, что не все розетки подходят для установки в гипсокартон. Для этого необходимо пластиковый стакан с двумя шурупами закрепить в гипсокартоне с помощью специальных ножек.
Выбирая розетки, отдавайте предпочтение надежным, известным брендам. Если это западный продукт, и вы готовы переплатить, это прекрасно. Однако если вы ищете одно из лучших сочетаний качества и цены на нашем рынке, мы рекомендуем наши Российская продукция известной компании LK Studio .
Размеры розетки для гипсокартона
Установка розеток и выключателей в гипсокартон производится с использованием стандартных пазов. Они характеризуются следующими особенностями:
- Наружный диаметр – 71 мм;
- Внутренний диаметр, в котором будет установлен механизм розетки – 60 мм;
- Установочный диаметр розетки – 68 мм, такой же диаметр коронки для того, чтобы правильно установить розетку в гипсокартонной стене;
- глубина вставки – 45 мм;
- внутренняя глубина – 40 мм.
Розетка может крепиться к гипсокартону с помощью распорок или шурупов. Мы рекомендуем второй вариант, поскольку он более надежен и не предполагает возможности ослабления собранного механизма розетки.
Успешная установка зависит от правильного выбора всего необходимого – самих розеток и разъемов и специальных пластиковых монтажных коробок – розеток скрытого монтажа (эти элементы крепятся в отверстие, проделанное в стене, а розетки устанавливаются в них).
Трудности, которые могут возникнуть, и способы их решения
Одна из самых частых проблем при выполнении отверстия под розетку – попадание в профиль, к которому крепится гипсокартон.
В этом случае невозможно установить монтажную коробку, так как ее высота значительно превышает толщину гипсокартона.
Это означает, что под листом необходимо дополнительное пространство, чтобы контейнер для скошенной травы можно было продвинуть до упора.
Решение очень простое – с помощью зубила (стамески, отвертки) и молотка вырезать мешающую часть профиля. Это никак не влияет на несущую способность профиля.
Хуже обстоит дело, когда гипсокартон крепится к стене без использования каркаса из металлических профилей (такой монтаж тоже бывает, но редко).
В этом случае в стене необходимо сделать углубление с помощью дрели и зубила или молотка и зубила.
Другая ситуация связана с установкой блока розеток (несколько розеток в ряд рядом друг с другом).
Для обеспечения надежного крепления каждого гнезда необходимо оставлять перемычки между отверстиями гнезд.
Здесь также поможет соответствующая маркировка.
Для этого выберите положение крайнего гнезда и отметьте центр отверстия.
Затем проведите прямую горизонтальную линию через отмеченную точку.
Затем отмерьте 72 мм от центра первого отверстия и сделайте отметку (это будет центр второго отверстия).
Сделайте еще несколько отметок на линии (в соответствии с количеством розеток на устройстве), соблюдая заданную длину между точками.
Все просто – диаметр отверстия составляет 68 мм, а расстояние между центрами – 72 мм, поэтому после вырезания отверстий получается перемычка толщиной 4 мм в самом тонком месте.
В этом случае вы сможете узнать, как пользоваться умной розеткой, что это такое, какие бывают типы, как их устанавливать и как подключать к мобильным устройствам.
Перед установкой укладчиков в гипсокартон необходимо усвоить важное правило – между центрами отверстий укладчиков должно быть расстояние 72 мм. Розетки должны быть установлены в ряд так, чтобы они были заподлицо друг с другом.
Установка розетки
Подключение розетки, шаг за шагом
Теперь пора переходить к розетке. Здесь нет ничего сложного. Установка розеток в гипсокартон не представляет сложности, если все предыдущие шаги были выполнены правильно. Сначала снимите облицовку с розетки, которая будет установлена на прежнее место.
Первым шагом является подключение проводов к сердечнику в специально подготовленных местах. Каждый провод вставляется в отдельное отверстие, где он зажимается крепежным винтом. Если имеется провод заземления, то для такого провода требуется специальная розетка. Если жила в норме, то провод заземления просто изолируется и не используется.

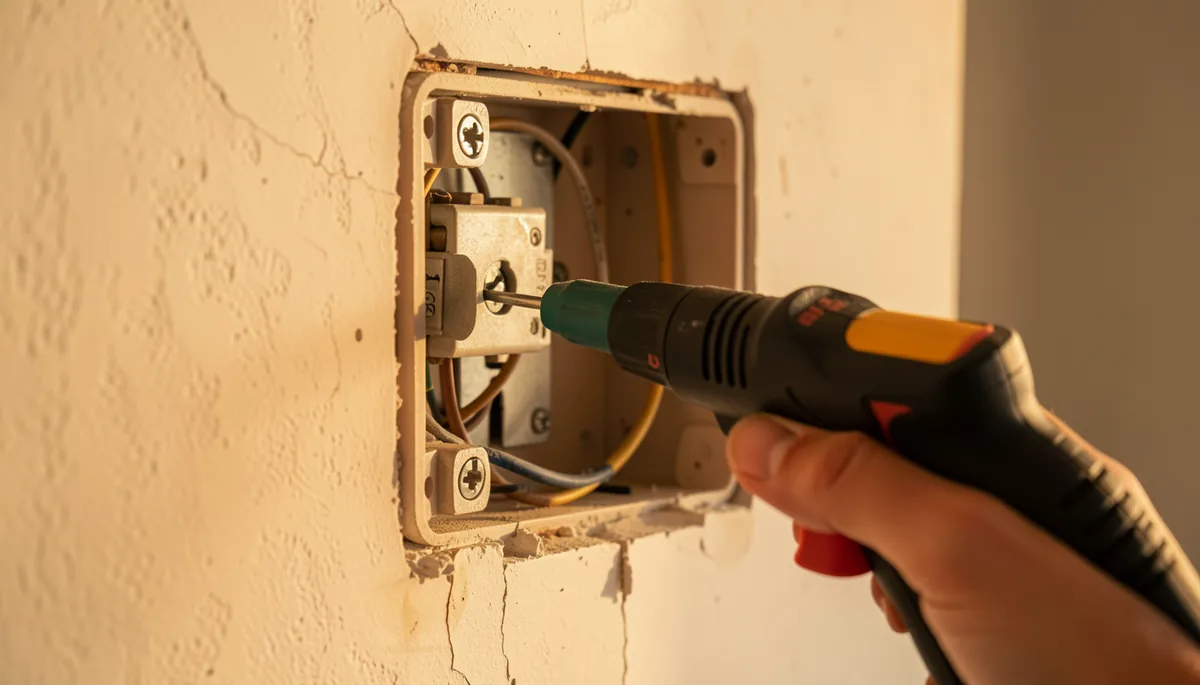

Перед началом работы с проводом отключите электропитание во избежание поражения электрическим током.
Выкрутите два винта из гнезда, которое будет использоваться для крепления жилы провода. Сердечник устанавливается прямо, затем вкручиваются винты, но не до конца. Гнездо нужно будет еще немного выровнять, чтобы оно стало идеально ровным, затем затянуть винты. Крепление розетки в гипсокартоне должно быть надежным, чтобы оно не ослабевало каждый раз, когда вставляется и вынимается вилка.
По окончании работы обшивка защелкивается на месте.
После того, как обшивка защелкнута на месте, работа завершена. Но это только после оклейки обоев.
Чтобы сделать установку розеток в гипсокартоне максимально точной, стоит придерживаться нескольких рекомендаций.
Особенности установки
По сравнению с некоторыми материалами, установка розеток в гипсокартон значительно проще, но не без трудностей, к которым относятся:
- Гипсокартон очень склонен к осыпанию;
- Монтаж нельзя выполнять с помощью саморезов;
- Использование электрических ударных инструментов не допускается. Работы можно выполнять только с использованием дрели и ножа, пилок для лобзика;
- При установке розеток в гипсокартон своими руками используйте специальные монтажные элементы или розетки скрытого монтажа. Розетки для гипсокартонных стен отличаются от розеток для бетонных стен тем, что они имеют оригинальные соединители, крепящие их к гипсокартону.
Для того чтобы правильно выбрать розетки, стоит ознакомиться с их конструкцией:
- Дренажные коробки для гипсокартона имеют особый способ крепления;
- Снаружи имеется пластиковая втулка с четырьмя обычными винтами. Два стоят выше остальных и используются для крепления имеющейся металлической рамки для фиксации розетки. Другие, которые находятся немного ниже, используются для фиксации розетки в гипсокартоне;
- Специальные прижимные лапки устанавливаются в нижней части гипсокартона. Они будут удерживать гипсокартон на месте. Их положение регулируется с помощью винтов: после вкручивания элементов ножки будут прижиматься к гипсокартону, что обеспечит надежное крепление коробки и даст вам гарантию, что электрическая розетка не выпадет из стены.
Выбор розеток и определение количества розеток в квартире
На качество муфт влияет правильный выбор материала, из которого изготовлены муфты. Конструкция соответствует стандартам, в которых указаны размеры внутренних компонентов, размещаемых в коробке.
Совет: Несмотря на стандартные размеры, при покупке розеток следует обратить внимание на то, совместимы ли они друг с другом.
От выбора удобного и подходящего гнезда будет зависеть скорость сборки всей конструкции.
Некоторые производители продукции и их изображения приведены в таблице ниже:
Перед покупкой розеток рассчитайте количество розеток, которые будут установлены в квартире. Строительные нормы не регламентируют количество электрических розеток в помещении, но появление различных типов электроприборов позволяет предположить, сколько источников должно быть в помещении.
- Для спален рекомендуется приобретать для установки по обе стороны кровати, возле журнального столика, для телевизора перед кроватью, в дополнение к подключению пылесоса;
- В гостиной – по обе стороны дивана, перед телевизором, до 4 штук;
- В детской комнате – В гостиной по обе стороны дивана, перед кроватью, до 4 штук; В детской комнате: возле детской кроватки, у письменного стола, до 3 штук, для телевизора, дополнительно подключается пылесос;
- В коридоре – Для пылесоса;
- В ванной комнате – для стиральной машины, для электробритвы, для фена;
- на кухне – на кухне, для холодильника, посудомоечной машины, в рабочей зоне для чайника, микроволновой печи, тостера, вытяжки, телевизора, стоит установить до 3 дополнительных свободных розеток.
Помимо определения количества розеток, важно выбрать подходящее место.
Следует иметь в виду следующее:
- Во всех помещениях расстояние от уровня пола составляет 300 мм;
- Над столешницей или кухонной рабочей поверхностью 1200 мм;
- Для стиральной или посудомоечной машины: 1000 мм.
Советы по эксплуатации электрических розеток
Для наилучшей установки розеток в гипсокартоне стоит придерживаться нескольких рекомендаций.
К ним относятся:
- Соблюдайте расстояние не менее 45 мм между гипсокартоном и поверхностью стены, чтобы розетка могла свободно разместиться в основании. Основание можно углубить с помощью перфоратора или зубила;
- В месте, где будет установлена розетка, рекомендуется на этапе монтажа вывести проводку наружу, сделав припуск 200 – 300 мм;
- При установке нескольких розеток используйте спиртовой уровень, чтобы правильно разметить и установить розетки;
- Проводка внутри стен должна выполняться только в гофрированном рукаве, чтобы защитить кабели от непредвиденных механических воздействий и предохранить их от повреждений, как во время монтажа, так и во время эксплуатации;
- При сверлении отверстий можно опираться на металлический профиль, на который крепится гипсокартон. Таких неудобств можно избежать, если использовать сильный магнит. Для этого магнит прикладывается к стене и проводится вдоль ее поверхности, тем самым выявляя наличие металлического профиля за плитой;
- При контакте с металлической конструкцией часть мешающего профиля вырезается ножницами по металлу или просто сгибается зубилом, чтобы раструб не сместился в другое место.
При покупке необходимо учитывать диаметр и другие размеры муфты. Они должны соответствовать размерам отверстия в стене. Также важно убедиться, что муфта может быть удобно вставлена в гнездо.
Советы от экспертов
Правильная установка розеток необходима для обеспечения стабильной и надежной точки питания. Перед установкой розеток и выключателей в гипсокартон прочитайте следующие советы:
- Убедитесь, что между гипсокартоном и стеной есть свободное пространство не менее 4,5 см. Основание должно быть способно вместить розетку. Основание можно увеличить с помощью дырокола.
- Провода должны располагаться на расстоянии 20-30 см друг от друга.
- Разметку следует производить по спиртовому уровню для обеспечения ровной установки.
- Провода должны быть проложены в защитном гофрированном рукаве. Это защитит проводники от механических повреждений и продлит срок их службы.
- Перед тем как сделать отверстия, рекомендуется провести по стене сильным магнитом. Это позволит определить местонахождение металлических профилей и не задеть их при выполнении отверстий.
При проведении монтажных работ рекомендуется зафиксировать электрическую схему. Это понадобится при установке нового выключателя в гипсокартонной перегородке.
