Возвращаясь к истории изобретения и совершенствования этого инструмента, стоит отметить, что его конструкция в целом радикально не изменилась, но с годами она совершенствовалась и дополнялась тем, что может быть полезно для узкоспециализированных задач. Вот несколько примеров:
Отвертки: типы и применение
Отвертки незаменимы при работе с резьбовым крепежом, таким как винты, болты и саморезы. Дома, в мастерской, на даче, в гараже – этот инструмент пригодится везде. Его используют профессионалы и любители, взрослые и подростки, мужчины и женщины. Вот лишь небольшой перечень работ, для которых он может быть использован:
- Сборка и разборка мебели.
- Обслуживание автомобилей, мотоциклов, велосипедов.
- Ремонт машин, компьютеров, электроники.
- Электромонтажные работы, установка розеток, выключателей.
Конечно, гораздо быстрее затягивать винты отверткой, но это не всегда рекомендуется. Во-первых, он слишком большой и неудобный для работы в узких местах, а иногда с его помощью невозможно добраться до труднодоступных мест.
Во-вторых, он занимает много места при хранении и транспортировке. В-третьих, он требует либо подключения к электросети, что ограничивает передвижение по рабочей зоне, либо периодической подзарядки аккумулятора. Кроме того, цена шуруповерта в несколько раз выше, чем отвертки.
Если вам не приходится заниматься строительством, капитальным ремонтом или сборкой мебели в производственных масштабах, лучше взять шуруповерт для простых бытовых работ. Он компактен, удобен для затягивания крепежа в узких местах и отлично подходит для работы с мелкими деталями, его можно легко закрепить на поясе для инструментов или положить в карман, его можно использовать при любой температуре и влажности.
Отвертка – необходимая вещь в каждом доме! Он занимает почетное место в арсенале каждого ремесленника и практичного домовладельца. Он используется для сборки как простых бытовых изделий, так и сложных электроприборов. Хотя почти все работали с самыми распространенными прямыми и крестообразными отвертками, есть и довольно специфические, используемые в узкоспециализированных областях, таких как ремонт мобильных телефонов, компьютеров и музыкального оборудования. Давайте разберемся, для чего используются отвертки и как правильно их выбрать. Но сначала давайте поговорим о том, откуда они взялись.
У каждого инструмента своя история
Необходимость в таком инструменте, как отвертка, была связана с изобретением винтов, первые упоминания о которых относятся к 16 веку. Первоначально для их откручивания использовались гаечные ключи, поскольку головки винтов были шестигранными. Вкручивать и выкручивать крепеж было не всегда легко, поэтому в головке винта делали прорезь, в которую вставляли плоскую рабочую часть инструмента, который тогда называли тупым зубилом, а сегодня – отверткой. Считается, что он был изобретен в 17 веке. В то время он широко использовался в производстве оружия и точной механике. Об этом свидетельствует тот факт, что пистолеты и мушкеты того времени имеют винты с прямым внутренним шестигранником. Других типов винтов со шлицем не существовало до 20-го века, поэтому отвертка осталась прежней. Толчком к этой эволюции послужил случай, произошедший с канадским продавцом Питером Робертсоном: во время закручивания винта рабочая часть отвертки выскользнула из прямого гнезда и застряла в руке. Он предложил более безопасную конструкцию плоской головки – не с прямым пазом, а с квадратным углублением посередине. Так называемый “винт Робертсона” потребовал придания новой формы рабочей части отвертки – с этого момента она стала квадратной. Это обеспечило лучшее центрирование, более надежную затяжку и повышенную управляемость. Такой крепеж нашел свое применение в машиностроении, особенно на заводах Форда. В 1936 году появилась отвертка Phillips, запатентованная американцем Генри Филлипсом. Крестообразные винты использовались при строительстве военных бомбардировщиков в 1940-х годах.
По мере развития крепежной промышленности и использования ее в различных областях были разработаны новые типы отверток, каждая из которых подходила для определенной формы гнезда. Сегодня существует более 10 разновидностей этого инструмента. Чтобы вам было легче разобраться, мы расскажем о них подробно.
Каждая отвертка зависит от конкретного крепежа
Предположим, вам нужно разобрать шкаф. Чтобы найти нужный инструмент, посмотрите на шлиц на крепеже. Может случиться так, что неправильная отвертка повредит шлиц при откручивании, и крепеж не удастся извлечь. Приходится прибегать к радикальным мерам и откручивать его с помощью экстрактора. Однако этого можно легко избежать, если знать название и конструкцию отвертки для каждого типа крепежа. Ведь одно дело – вкручивать розетки и дверные ручки, а другое – обслуживать автомобиль или ремонтировать мобильные телефоны и бытовую технику. Если вы знаете основные типы отверток, просто посмотрите на крепеж, и вы сразу поймете, какой тип инструмента вам нужен для работы. Используйте приведенную ниже таблицу, чтобы запомнить все это.
Плоский (SL)
Филлипс (PH)
Звезда (TORX)
Шестигранный (HEX)
Крестообразная головка (PZ)
Конечно, существует множество других разновидностей отверток. Например, инструмент типа HEX имеет подстроечную, квадратную отвертку и асимметричную отвертку Phillips Torq (с помощью которой легко достичь сильного момента затяжки). Существуют также инструменты с рабочей частью определенной формы, например, трехлистник (Tri-Wing) используется для крепежа в изделиях, где соединение должно быть надежно защищено от ослабления; треугольник (Triangle recess) используется для сборки электронных изделий и игрушек; двойной хвостовик (Spanner) предназначен для затягивания крепежа в общественных местах: лифтах, туалетах и других, чтобы винт нельзя было извлечь подручными средствами. Отвертки следует выбирать не только по форме шлица крепежа, но и по его размеру. Это можно легко определить по маркировке на инструменте.
Как читать маркировку?
Итак, вы видите отвертку выбранной вами формы, например, крестовую отвертку. Но как определить на глаз, подходит ли он к разъему нужного размера? На самом деле все очень просто – информация находится в маркировке. В качестве примера возьмем инструмент с маркировкой PH3x150 мм. Буквы обозначают тип отвертки: PH – Phillips. 3 – число, обозначающее диаметр крепежа, в данном случае это может быть 5-7 мм, 150 мм – длина винтового вала инструмента. Некоторые модели имеют другие обозначения, например, 4×0,8×100 мм. В этом случае указываются только параметры самой отвертки: диаметр хвостовика, диаметр рабочей части и длина хвостовика. Если указан только номер, например, SL3, то можно предположить длину и диаметр рабочей части. Приведенная ниже таблица может дать вам некоторое представление:
| Количество отверток | Диаметр хвостовика, мм | Длина прутка, мм |
| 0 | 4 | До 80 |
| 1 | 5 | До 100 |
| 2 | 6 | До 120 |
| 3 | 8 | До 150 |
| 4 | 10 | До 200 |
В дополнение к цифровому обозначению, обозначение может включать сокращения, указывающие на металл, из которого изготовлена заготовка: CrV – хромованадиевая сталь, CrMo – хромомолибденовая сталь. Эти сплавы устойчивы к механическим повреждениям, температуре и коррозии. Эти инструменты прослужат долгие годы. Но это не все, что нужно знать при покупке.
Не просто отвертка!
Возвращаясь к истории изобретения и совершенствования этого инструмента, стоит отметить, что его конструкция нисколько не изменилась радикально, но с годами она совершенствовалась и дополнялась тем, что может быть полезно при выполнении узкоспециализированных задач. Вот несколько примеров:
- Для электромонтажных работ – Используются отвертки с диэлектрическим покрытием, которое защищает мастера от поражения электрическим током. С помощью этих инструментов можно откручивать крепежные элементы на объектах под напряжением. Например, отвертка Wera WE-031242 1000 V 1760i 0,8 x 4,0 x 100 мм подходит для работы с объектами под напряжением до 1000 В. Отвертка также может быть оснащена устройством для обнаружения скрытой проводки и наличия тока в розетке – такие устройства называются тестерами и пробниками. При обнаружении источника напряжения они могут подавать световой сигнал, например, индикатор отвертки 190 мм 100-500 В FIT 56529, или звуковой сигнал, например, индикатор Ресанта 6885 48НС (RFA101).
- Для работы в труднодоступных местах – Используйте специальные отвертки с гибкими ручками, например, MATRIX SPARTA 115575.
- Отвертки предназначены для длительной работы с крепежом – реверсивные отвертки с храповым механизмом, например, KRAFTOOL 25556-H29. Благодаря храповому механизму можно быстро закручивать винты без необходимости переставлять руку или отсоединять наконечник отвертки от гнезда.
- Для работы с различными крепежными элементами – существуют отвертки со сменными наконечниками (плоскими, крестовыми, шестигранными и т.д.). На стержне имеется намагниченный держатель, в который вставляется долото. Вместо целого набора отверток вам понадобится только одна отвертка и несколько бит, например, STAYER MAX-GRIP с гибким хвостовиком и битами в количестве 12 штук или FIT IT 56330.
Сколько отверток нужно для этой работы? Все зависит от того, какие крепежные элементы вы будете использовать чаще всего. Вы можете выбрать несколько инструментов по отдельности, заказать набор отверток или выбрать один инструмент со сменными отверточными битами. Конечно, даже в повседневной жизни не обойтись без отвертки того или иного типа, особенно в профессиональной сфере. Чтобы у вас всегда был под рукой нужный экземпляр – закажите его прямо сейчас на нашем сайте!
А совершить покупку можно, добавив товар в корзину, воспользовавшись услугой быстрого заказа “Купить в 1 клик” в каждой карточке товара или позвонив по контактным телефонам в интернет-магазине “ВсеИнструменты.ру”.
Отвертки делятся по форме (типу) наконечника, обозначенного соответствующим знаком. Наиболее популярными являются пять типов:
Отвертки – их строение, типы, функции, выбор
Отвертки, впервые появившиеся в конце XVII века, до сих пор являются одним из самых необходимых инструментов в каждом доме, не говоря уже о профессиональном применении. Может показаться, что шуруповерт выбрать легко, но это неверно, ведь сегодня ассортимент включает в себя, помимо нескольких основных разновидностей, еще и множество вариантов. Конечно, это не вызовет затруднений у профессионалов, но рядовой потребитель будет удивлен. Чтобы ни у кого не возникло проблем, давайте познакомимся с отвертками с помощью экспертов компании “Леруа Мерлен Восток”.
Конструкция отвертки
По определению, отвертка – это ручной слесарный инструмент, предназначенный для затягивания и ослабления резьбовых крепежных элементов со специальными шлицами в головке. Отвертка состоит из трех частей:
- Наконечник (щель).
- Штырь (жало).
- Рукоятка (захват).
Если наконечники сменные, со специальной шестигранной фиксирующей головкой, они называются битами. Гнезда и биты могут быть обработаны магнитами и иметь специальную обработку поверхности или шероховатую поверхность.
Жала или стержни могут быть круглого, квадратного или шестигранного сечения. В зависимости от модели отвертки они могут быть односторонними или двусторонними (наконечник с каждой стороны, если это съемный стержень). Кроме того, существуют стержни с держателями бит – шестигранным гнездом, в которое вставляются биты. Поскольку крепеж часто “утоплен” на определенную глубину или расположен в труднодоступном месте, длина и толщина стержня также влияют на диапазон применения данной отвертки.
Рукоятка отвечает за силу крутящего момента и удобство использования инструмента. Большинство отверток имеют цилиндрические рукоятки, сужающиеся к хвостовику, с гладкой поверхностью или рельефом. Также имеются специальные Т- и L-образные рукоятки, которые увеличивают крутящий момент и позволяют работать в труднодоступных местах.
Самые простые отвертки имеют монолитную конструкцию и предназначены для захвата только определенного типа крепежа. Более сложные модели складываются:
- Одна рукоятка подходит для одинаковой толщины хвостовиков отверток с разными битами.
- Рукоятка и держатель для различных насадок.
Типы рукояток
Отвертки делятся в зависимости от формы (типа) биты, которая маркируется соответствующим образом. Существует пять типов, которые являются наиболее распространенными:
- SL (Slotted) – отвертка с плоской головкой, для работы с винтами с прямым шлицем (один шлиц), также известна как прямая или шлицевая отвертка.
- PH (Phillips) – отвертка с крестообразной головкой, для работы с винтами крестообразной формы (два гнезда под прямым углом друг к другу с углублением в центре), также называется крестообразной или крестовой отверткой.
- PZ (Pozidriv) – отвертка внешне похожа на Phillips, но наконечник усилен направляющими, она предназначена для работы с крестообразными винтами с дополнительными гранями (насечки в виде двух крестов, смещенных на 45⁰), ее называют Phillips или Posidriver.
- HEX – отвертка с шестигранным наконечником, для использования с подходящим гнездом.
- TORX – отвертка с шестиконечным наконечником, предназначенная для использования с гнездом в форме звезды, известной как “звезда”.
Также имеется прецизионная отвертка для особо точной работы с мелкими крепежными элементами, встречающимися в бытовой технике, компьютерном и мобильном оборудовании, электронных устройствах и часах.
Маркировка содержит полное описание инструмента и аббревиатуру, обозначающую тип долота, а также номер, указывающий диаметр и длину хвостовика; этот номер также может использоваться для указания диаметра крепежа. Кроме того, символ может содержать минус (плоские отвертки) или плюс (крестообразные и крестообразные отвертки), а также информацию о составе сплава, из которого изготовлена бита.
В отвертках Phillips и Phillips соотношение между числом, размерами и диаметром крепежа следующее:
- 0 – диаметр хвостовика 4 мм, длина до 80 мм, для крепежа диаметром до 2 мм.
- 1 – Диаметр вала 5 мм, длина 80-100 мм, для крепежа диаметром 2,1-3 мм.
- 2 – Вал диаметром 6 мм, длиной 100-120 мм, для крепежа Ø3.1-5 мм.
- Стержень диаметром 3 – 8 мм, длина 120-150 мм, для крепежа Ø5,1-7 мм.
- 4 – стержень диаметром 10 мм, длиной 150-200 мм, для крепежа диаметром от 7,1 мм.
Крестообразные отвертки имеют еще две позиции перед нулем, 000 и 00, но это прецизионные разновидности и реже используются в повседневной жизни, например, для замены батареек в детских игрушках. В случае с плоскими отвертками число после аббревиатуры указывает не на диаметр стержня, а на ширину наконечника, которая варьируется от 2 до 18 мм. Если за буквами следуют две цифры, например, SL 0.5×4, то первая цифра указывает на толщину наконечника, а вторая – на ширину.
Типы отверток
Помимо стандартных отверток, которые различаются по наконечнику и размеру, существуют специальные отвертки, предназначенные для конкретных условий использования.
Отвертки имеют изоляцию, выдерживающую напряжение до 1 000 вольт. В электроустановках диэлектрические отвертки (тестеры) определяют наличие тока и сигнализируют о положительном результате световым или звуковым сигналом.
Для труднодоступных мест предлагаются отвертки с укороченным или наоборот, более длинным или гибким валом, а также отвертки с регулируемым валом, имеющим заглушку в рукоятке. Помимо нестандартной длины стержня, отвертки для сложных участков обычно имеют меньшую рукоятку.
Для специальных крепежных элементов старые, ржавые или закаленные крепежные элементы трудно открутить, может потребоваться намеренное воздействие. В таких случаях используется ударная отвертка – с усиленным сердечником и металлическим наконечником на конце рукоятки (пяткой), предназначенным для выдерживания удара инструмента. Отвертки с массивным шестигранным хвостовиком из особо прочного сплава, с отверстием в рукоятке для усиления, используются с той же целью или для максимально надежной фиксации крепежа.
Для длительного использования эксперты советуют применять реверсивные отвертки с храповым механизмом.
Если вам нужно быстро выполнить значительный объем работы (например, установить плинтусы) с помощью ручной отвертки, я рекомендую использовать отвертку с трещоткой (трещоткой). Это специальный механизм, встроенный в рукоятку, который позволяет отвертке вращаться в одном направлении, предотвращая вращение в противоположном направлении.
Универсальные – не существует одной универсальной биты для всех типов крепежа, но складные отвертки могут быть универсальными. Один или несколько держателей для комплекта удилищ (одинарных или двойных), включая удилища с держателем для бит и комплектом бит. Или одна ручка и набор ручек с разными насадками.
Ваши варианты
Выбор отвертки зависит, прежде всего, от ее предназначения – либо простое использование (эпизодическое завинчивание одного-двух шурупов), либо более универсальное (сборка мебели, электроприборов). Это основа для выбора правильной отвертки или набора отверток для данного типа крепежа и с нужной функциональностью. Отвертки средней ценовой категории подходят для периодического использования в быту. После того как вы определились с типом долота и размерами, следует рассмотреть и другие характеристики.
При выборе отвертки важно учитывать следующие параметры: прочность стержня, качество стали, материал рукоятки и эргономичность. Прочность стержня зависит от его твердости, которая по ГОСТу составляет от 47 до 52 HRC (шкала Роквелла). Нижний предел достаточен для рутинной работы. Что касается стали, то хром-ванадиевый (Cr-V) сплав обладает приемлемой механической прочностью. Даже при периодическом использовании рукоятка инструмента должна быть удобной – она должна хорошо лежать в руке и не выскакивать из нее.
Для более интенсивного использования отверток мы рекомендуем более дорогой инструмент с большим количеством функций и лучшей производительностью.
Более дорогие отвертки имеют дополнительные функции, которые делают работу с ними более комфортной. Например, нескользящие резиновые вставки, упор для пальцев, увеличенная площадь захвата для комфортного контакта с рукой, отверстие в рукоятке для увеличения крутящего момента. Кроме того, используются стержни из улучшенной инструментальной стали (S2) и наконечники из сверхтвердой молибден-ванадиевой стали (X50CrMoV15).
Для тех, кто хочет сэкономить на покупке большого количества отверток, хорошим выбором станут складные модели со сменными хвостовиками (наконечниками и головками).
Полезны также отвертки со сменными головками – достаточно купить рукоятку один раз и докупать биты и стержни по мере необходимости. Все стержни подходят ко всем патронам, независимо от размера.
В наши дни производители делают все возможное, чтобы информировать потребителей. Маркировка на хвостовике, рукоятке или бите, да и вообще на всех этих деталях, позволяет нам узнать все особенности понравившейся отвертки, чтобы мы могли определить, подходит она для данной работы или нет. Просто взяв инструмент в руки, вы можете убедиться в его эргономичности. Такой комбинированный подход поможет вам сделать правильный выбор.
Для тех, кто регулярно делает что-то своими руками, столярный стружкоотсос не будет лишним, но если вам приходится работать с газобетоном, самодельные инструменты и приспособления придутся как нельзя кстати. На видео показано, как выбрать шуруповерт, если отвертки слишком велики для имеющихся у вас возможностей.
биты для отвёрток Отвертки имеют различную форму, в зависимости от типа шлица в крепеже. Долговечность этого небольшого компонента в значительной степени определяет срок службы инструмента. Чтобы предотвратить вращение отвертки, производители стараются улучшить ее сцепление с поверхностью крепежа, используя абразивное покрытие или насечки на детали. Кроме того, используется воронение, которое также обеспечивает защиту от коррозии.
Типы отверток
Типы в зависимости от формы наконечника
Форма наконечника – основное отличие всех отверток. Помимо типичных плоских и крестообразных моделей, существует множество других, позволяющих работать с крепежом со сложной формой шлица. Популярность каждого варианта определяется распространенностью конкретных крепежей. Наиболее распространенными являются четыре типа.
Плоский продукты с маркировкой SL Отвертки оснащены заостренным наконечником. Отвертки подходят для простых работ при сборке мебели и электромонтаже.
Крестообразная головка Отвертки маркируются суффиксом “HF”. PH и имеют коническое острие. Такая форма позволяет удвоить поверхность контакта между деталью и винтом.
Помимо популярного крестового слота, существует несколько усовершенствованных вариантов: ACR RIBBED PHILLIPS (ACR) с прямым противосквозным пазом, PHILLIPS II (ACR2) с угловым пазом, PHILLIPS SQUARE-DRIVE (PSD), сочетающий квадратный и квадратный паз, и Pozidriv (PZ) с лучевым рисунком в углах.
Шестигранник отвертка (HEX) позволяет увеличить крутящий момент в десять раз по сравнению с крестовой отверткой. Эти изделия выпускаются в нескольких вариантах: с внутренним и внешним шестигранным выступом. Имеются также виброустойчивые модели.
В форме звезды варианты (TORX) в форме шестиугольной звезды используются для ремонта различных устройств. Звездчатые лезвия TORX и TORX plus отличаются по форме: первые закруглены, вторые приплюснуты.

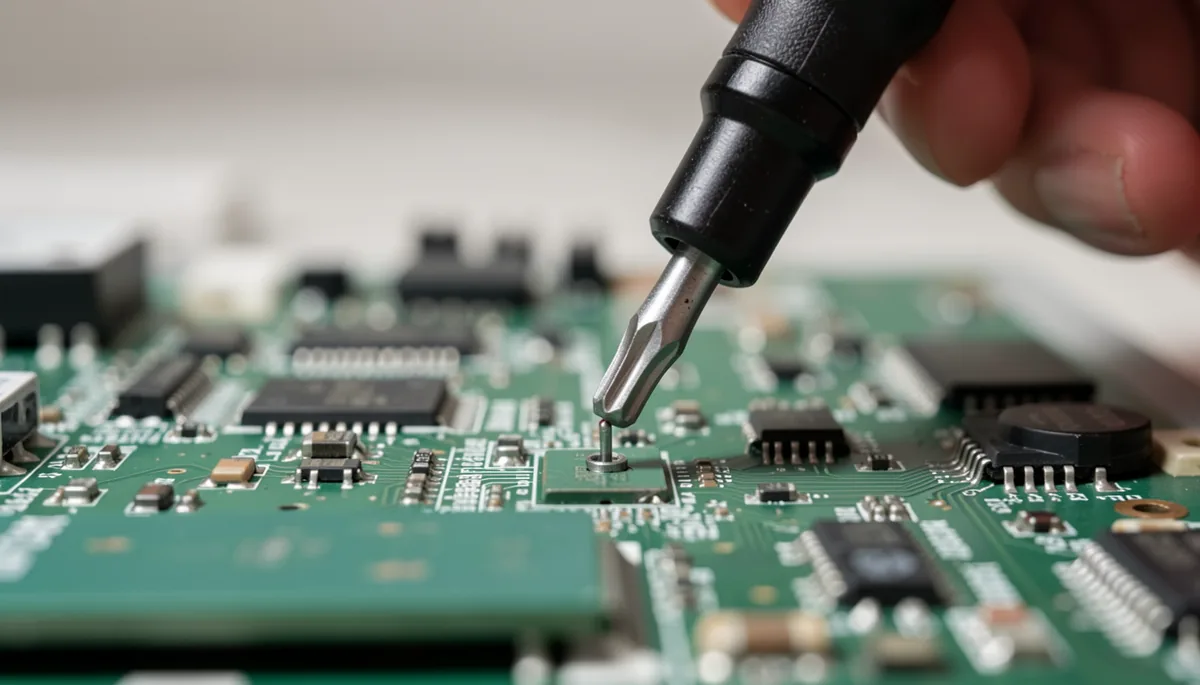

Специальные отвертки
Типы по конструктивным особенностям
Область применения оказывает сильное влияние на конструкцию инструмента, например, изделия для обычного и живого применения изготавливаются из разных материалов.
Электрические отверткиизготовлены из специальных материалов, которые защищают пользователя от поражения электрическим током. В целом, изделия рассчитаны на напряжение до 1000 В. Эти инструменты могут быть дополнены компонентами для обнаружения скрытых проводов, а также для генерации световых и звуковых сигналов. Эти модели называются тестерами и пробниками в зависимости от выполняемой ими функции.
Реверсивная сторона Изделия оснащены храповым механизмом, благодаря которому они свободно вращаются в одном направлении. Это позволяет работать, не вынимая жало из гнезда. Обратное движение изделия блокируется храповиком, а для изменения направления используется переключатель.
Универсальный Модели незаменимы при частом использовании различных видов крепежа. Изделия со сменными отверточными насадками позволяют объединить несколько инструментов в один. Универсальная отвертка занимает меньше места и ее легче переносить, чем обычный набор.
Отвертки с гибким хвостовиком Отвертки подходят для завинчивания и отвинчивания винтов в труднодоступных местах.
Беспроводной Разновидности, тесно связанные с отвертками, облегчают и ускоряют работу. Эти изделия легче и менее мощные, чем традиционные электроинструменты.
T1
T2
Какие бывают типы отверток и как читать их маркировку.
Отвертка подходит для закручивания винтов и болтов и чаще всего используется в домашнем хозяйстве.
SL 0.5X5.5
SL 5.5
Буквы обозначают тип (щелевой), первая цифра указывает толщину щели в мм, вторая – ширину в мм. Если есть только одно число, то это ширина щели.
2. Крестовая головка, Phillips
Используется в быту, промышленности, строительстве и электротехнике
PH000
PH4
Буквы обозначают тип отвертки (крестовая), цифры 000, 00, 0, 1, 2, 3, 4 – размер бит. 000 – наименьшее, 4 – наибольшее.
3. Phillips, “Pozidriv”.
Это улучшенная версия крестообразной отвертки. Благодаря дополнительным насечкам отвертка лучше захватывает биту. Используется в строительстве, промышленности, электротехнической отрасли.
PZ1X80
PZ2X70
Буквы обозначают тип отвертки (Pozidriv), первая цифра обозначает номер гнезда, вторая цифра – длину рабочей части в мм
4. Шестигранная отвертка
Рабочая часть представляет собой шестигранник. Надежное соединение между отверткой и винтом делает этот инструмент пригодным для использования в электротехнике, мебельном производстве и т.д.
HEX7/250X1.5
HEX1/16X5
Буквы указывают на тип отвертки (шестигранная), первая цифра указывает на размер отвертки, вторая цифра – на размер биты
5. Шестигранная отвертка
Имеются две версии: стандартная и антивандальная. Используется в основном в электротехнике
T1
T2
Буквы обозначают тип отвертки, цифры – стандартный размер винтов
6. треугольный
Редкий тип отвертки, используемый в электротехнике
TRI000
ТРИ1
Буквы указывают на тип отвертки, цифры – на стандартный размер рабочей биты.
7. Асимметричная крестовая отвертка
используется в аэрокосмической промышленности, практически не используется в других областях
Torq000
Torq1
Буквы указывают на тип отвертки, цифры – на стандартный размер биты
8. Редкие виды отверток:
треугольный,
треугольник, выпуклый угол
треугольный (TP3),
Groove T,
Гаечный ключ
Эти отвертки используются некоторыми производителями электроники и бытовой техники.
3. Универсальная отвертка (с наконечниками) конструктивно схож с торцевым ключом. Рабочая часть такого инструмента взаимозаменяема в зависимости от требуемого крепления.
Типы отверток
В настоящее время Существуют следующие основные типы отверток в зависимости от формы крепежа, для которого они предназначены:
1. Плоская отвертка (обозначение SL) – это современная версия изобретения да Винчи. Этот вариант также называют прямой отверткой, поскольку ее рабочая часть напоминает плоское лезвие. Отвертка используется для крепежа правильной формы, но в некоторых случаях может применяться и для винтов, болтов и саморезов других форм.
2. Крестовая отвертка Отвертка (PH) имеет коническую рабочую часть. С помощью этого типа отверток можно открывать/затягивать крепежные элементы с крестообразным пазом. Эта отвертка имеет большее количество точек контакта на крепежной поверхности по сравнению с плоской отверткой. Это приводит к увеличению рабочего усилия, что обеспечивает более надежное соединение.
Разновидностью крестообразной отвертки является Крестовая отвертка с направляющей (PZ). Помимо поперечного профиля, рабочая поверхность этого инструмента часто имеет дополнительные кромки, которые позволяют более плотно прижимать инструмент к крепежу. Крепеж такой формы используется при сборке конструкций из относительно мягких материалов: дерева, алюминия, гипсокартона.
3. Звездообразная отвертка (TORX) отвертка в сечении рабочей части напоминает шестиконечную звезду. Отсюда и название. Такие крепежи популярны в конструкции различной электроники и бытовой техники, поэтому подобный инструмент часто используется мастерами сервисных центров.
4. Шестигранная отвертка (HEX) имеет шестигранную форму в сечении своей рабочей части, что позволяет развивать в 10 раз большее усилие, чем крестовая отвертка. Насадки такого инструмента часто используются на живых объектах. Разновидность шестигранной отвертки может быть определена как квадратный инструмент (также называемая отверткой Робертсона в честь ее автора).
На рынке можно найти и менее распространенные типы отверток, которые обычно отличаются только формой наконечника для различных методов крепления. Расширенный список крепежных изделий с различными гнездами показан на рисунке ниже.
Существуют и другие классификации отверток. Например, в зависимости от их применения:
1. Стандартная отвертка не имеет дополнительных функций и позволяет работать только с крепежом определенного типа.
2. Диэлектрическая отвертка имеет ручку, покрытую специальным изоляционным материалом. Он позволяет осуществлять крепление при напряжении до 1000 В (иногда больше).
3. Универсальная отвертка (с наконечниками) по конструкции схож с торцевым ключом. Рабочая часть такого инструмента меняется в зависимости от требуемого крепления.
4. Циферблатная отвертка (прецизионный) – это инструмент с миниатюрным сверлом для работы с электроникой, бытовой техникой, часами и т.д.
5. Ударная отвертка Помогает обрабатывать крепежные элементы, которые нелегко обработать другими инструментами. По наконечнику отвертки необходимо ударить молотком, что приводит к вращению наконечника инструмента. Ударная отвертка обычно поставляется с несколькими насадками для различных типов крепежа.
Шлицевое сверло BNAE NFL22-070
Типы бит для отверток
Любая простая отвертка состоит из трех элементов: рукоятки (пластмассовой, деревянной или резиновой), металлического стержня и рабочего наконечника. Последний имеет выступы, соответствующие шлицам в головках шурупов или саморезов. Отвертка удерживается за рукоятку и вращается вокруг своей оси. Важно, чтобы ручка не скользила в руке.
Во время завинчивания и отвинчивания отверточная бита подвергается повышенной нагрузке, поэтому ее края постепенно соскальзывают и перестают захватывать выступы в крепеже. Для продления срока службы отвертки наконечник изготовлен из высокопрочного сплава и закален.
Обычно используются хромованадиевые и молибденовые стали. Давайте рассмотрим типы винтовых шлицев, для которых существуют различные отвертки.
Прямой (плоский) паз – SL
Один из самых старых типов слотов. Форма гнезда используется в саморезах и винтах для изделий, не требующих сильной затяжки (легкие конструкции).
Работать с отвертками с прямым шлицем неудобно, так как жало постоянно отводится в сторону и выдвигается, царапая окружающие поверхности.
Плоские отвертки могут быть заточены в классическую или радиальную форму. В первом случае будут две стены, сходящиеся под небольшим углом к плоской ровной поверхности. Во втором случае на внутренней стороне имеется небольшой выступ, который не позволяет наконечнику отойти от центра головки винта.
Когда речь идет о завинчивании шурупов – предпочтительнее радиальная заточка, так как она повышает эффективность. Однако неудобно вставлять жало в щель, чтобы что-то согнуть, уколоть или заклинить.
Крестообразные отвертки
Отвертки получили такое название из-за формы выступа на наконечнике, который представляет собой крест. Иногда мастера называют его просто “филипс” или “плюс”.
Филлипс – PH
Филипс был единственной крестообразной головкой, которая широко использовалась в СССР. Он соответствует ГОСТ 10653-86 и обозначается как тип H. Согласно стандарту ANSI, он обозначается как тип I Cross Recess.
Этот тип был разработан Дж. Томпсоном, но позже патент был продан Генри Филлипсу. Именно его компания, Phillips Screw Company, усовершенствовала конструкцию шлица, и именно ей принадлежит заслуга в прогрессе.
Такая шлицевая конструкция решила проблему смещения отвертки при затягивании и сделала возможным использование таких крепежей с электрическими и пневматическими инструментами.
Современный шлицевой инструмент Phillips имеет маркировку PH и может быть пронумерован 0000, 000, 00, 0, 1, 2, 3, 4. Номер указывает на номинальный геометрический размер, записанный в порядке возрастания.
Шлицевая отвертка PH.
Pozidriv – PZ.
Более сложная разновидность PH и обозначается в стандарте ANSI как тип IA. ГОСТ 10753-86 обозначает его как тип Z. Патент на эту форму шлица был подан в 1962 году и принадлежит компании GKN Screws and Fasteners.
Паз разработан таким образом, что основное пересечение пазов находится под прямым углом, а дополнительные пазы находятся под углом 45º от пазов. Такая конфигурация увеличивает прочность и точки контакта с лезвием отвертки. Выталкивание при больших усилиях завинчивания здесь меньше, поэтому такая форма чаще используется в электроинструментах. Однако изготовление дополнительных канавок удорожает процесс производства крепежа.
Отвертки для таких шлицев обозначаются PZ или Pozidriv. Число рядом с ним от 0 до 5 указывает номинальный размер в порядке возрастания. Неправильная нумерация приводит к несоответствию между отверткой и головкой винта, что влияет на удобство использования и качество крепления.
Отвертки и биты Pozidriv и Phillips не являются взаимозаменяемыми. Помимо дополнительных канавок, есть разница в самих канавках. В случае Phillips они заострены с небольшим радиусом, в то время как в PZ они параллельны. Использование биты PH в головке с гнездом PZ не позволит жалу плотно сидеть в гнезде, и наоборот – бита Pozidriv с плоской поверхностью сломает гнездо PH.
Отвертка для PZ.
Frearson
Название происходит от английского слова Frearson. Также называется Type II Cross Recess, в соответствии со стандартом ANSI. Также известен как Рид и Принц.
Он имеет схожую с Phillips конструкцию, но отличается точкой схождения краев. Если в PH угол схождения сторон закруглен, то здесь он абсолютно прямой. Не существует градуированного размера – одна отвертка подходит для всех винтов с данным типом гнезда.
Ярко выраженный угол и большие лопасти позволяют передавать больший крутящий момент. Головка винта не выталкивается. Болты с таким гнездом используются на оборудовании иностранных военных кораблей благодаря их надежному креплению.
Немного фризона.
Supadriv
Конфигурация слота была разработана той же компанией, которая разработала стандарт PZ. Отвертки для них взаимозаменяемы и могут использоваться без повреждения инструмента или крепежа. Что касается конфигурации, то и здесь используется основной крест и дополнительные 45-градусные вырезы. Отличие заключается в более широком центре, который позволяет наконечнику отвертки перемещаться в осевом направлении.
Филлипс II
Второе поколение PH совместимо с первым. PH2 отличается от своего предшественника крестообразными углублениями. Они образуют своего рода хвостовик, который соединяется с соответствующим буртиком в наконечнике инструмента.
Такая конструкция увеличивает силу сцепления между отверткой и гнездом, что снижает эффект вытаскивания. Чтобы определить тип щели, на голове ставятся две параллельные метки. Отвертки и биты имеют марку ACR.
Шлицевое острие PH2.
Французский клин
Стандартизирован Бюро нормализации авиации и космического пространства как BNAE NFL22-070. Конструктивно отличается ступенчатой конструкцией. Большой крест выходит из края и сужается к маленькому кресту ближе к центру. Изменения происходят не постепенно, а поэтапно.
Щелевой наконечник BNAE NFL22-070
JIS B 1012
Этот слот был разработан в Японии и используется на японских автоматах. Угол пересекающихся щелей прямой, но без острия. Сильный скос минимизирует выброс отвертки.
На головке отвертки JIS B 1012 имеется дополнительная точка. При работе с японским шлицем лучше приобрести соответствующую отвертку JIS, имеющуюся в продаже.
Отвертка с внутренним шестигранником JIS B 1012.
Морторк
Это гнездо было разработано компанией Phillips Screw Company. Каждая из четырех сторон креста утолщена и имеет небольшое сужение, а вершина закруглена с одной стороны.
Такая конструкция способствует снижению веса крепежа и отличной передаче крутящего момента. Риск поломки шлица минимален, поэтому этот тип долот используется в аэрокосмической и автомобильной промышленности.
Пазовая дрель Mortorq.
Квадратные щели и квадратные комбинации
Благодаря конфигурации квадратных пазов, имеется много точек опоры, что увеличивает передачу крутящего момента. Вот основные варианты таких сплайнов.
В этом типе трещотки хвостовик инструмента может вращаться только в одном направлении. Это позволяет ослабить болт, не снимая инструмент с головки. Направление вращения можно изменить с помощью специального рычага.
Конструкция и принцип работы
Отвертка состоит из трех основных частей, которые показаны на рисунке:
- Рукоятка отвертки должна обеспечивать удобство использования, но есть и другие функции рукоятки, связанные с показаниями и эргономикой. Различные типы инструментов дают возможность выбрать удобную конструкцию для работы в разных местах. Например, ручка может быть короткой или длинной, шестигранной, круглой и других форм. Материал рукоятки может быть деревянным, пластиковым или резиновым, в зависимости от типа и назначения инструмента. Ручка также доступна в пистолетном или Т-образном исполнении.
- Стержень позволяет подобрать отвертку для конкретного применения. Длина стержня определяет доступную глубину отверстия, в которое вставляется винт или отвертка. Однако в труднодоступных и узких местах слишком длинная ручка не позволит вам нормально работать с инструментом, и в этом случае длинную ручку можно считать недостатком.
- Тип гнезда (лезвия) биты зависит от типа вкручиваемого крепежа. Названия крепежа зависят от формы гнезда – винт, саморез, болт и т.д. В прошлом наибольшей популярностью пользовались отвертки с прямым шлицем, поскольку крепеж имел соответствующее гнездо на головке. В настоящее время все чаще используются другие типы шлицев – Phillips, шестигранные, Torx, звездочка и т.д. Важным фактором является твердость и прочность долота; чем выше эти параметры, тем более долговечным будет инструмент. Для предотвращения проскальзывания шлица при завинчивании крепежа на него наносится специальное покрытие, увеличивающее коэффициент трения.
Принцип работы отвертки основан на ее конструкции.
Процедура
- Вставьте паз в канавку самореза, винта или болта.
- Закрутите крепеж по часовой стрелке.
- Открутите против часовой стрелки.
- На ручке могут быть кнопки для активации различных дополнительных функций.
Типы
В торговой сети все чаще появляются новые типы шурупов и саморезов с различными насечками на головке. В зависимости от этого совершенствуются инструменты и появляются новые виды. Отвертка не является исключением. Сегодня существует широкий ассортимент таких инструментов с различными конструкциями и формами. Многие из них используются для определенных видов работ. Рассмотрим отвертку, которая широко распространена и стала очень популярной для различных видов работ.
В зависимости от формы шлицевого конца отвертки делятся на:
- ПлоскийОтмечен SL. Названия этой отвертки могут быть разными: прямая отвертка, плоская отвертка, плоская отвертка, прямая отвертка, прямая отвертка. Рабочий наконечник имеет форму плоского лезвия и используется для простых винтовых соединений. Это самый распространенный тип клина в быту для крепления домашней утвари или электромонтажных работ. Недостатком плоских отверток является невозможность центрирования наконечника, который часто соскальзывает с головки винта.
- Крестообразная головкаМаркируется суффиксом “RH”. Он имеет поперечно сужающийся хвостовик, края которого входят в паз крепежа соответствующей формы. Крестообразные выемки расположены под углом 90° друг к другу. Инструмент используется для крепления различных частей оборудования, транспортных средств и т.д. Крепление очень надежное. Коническая форма шлица значительно увеличивает контактную поверхность головки винта, что является преимуществом перед обычной плоской отверткой. На головку винта воздействуют четыре грани. Недостатком является то, что винты со шлицем имеют больше шансов быть поврежденными из-за удара в узкой области.
- Крестовая отвертка с направляющей шинойотмечен PZ. Этот пазовый профиль выполнен в виде двух крестовин, которые смещены относительно друг друга на 45 градусов для лучшего прилегания головки крепежа. Такая форма позволяет создавать дополнительные опорные ребра. Дополнительная крестовина имеет меньшие размеры, чем основная, и меньшую глубину, что обеспечивает стабильность и устойчивость инструмента в работе. Крестовые отвертки с дополнительными насечками используются при сборке мебели и других сложных работах. Недостаток этого профиля паза аналогичен недостатку основного сечения.
- Шестигранник (обозначение HEX). Этот тип инструмента имеет шестигранную форму поверхности наконечника, что позволяет прилагать гораздо большее вращательное усилие к крепежу по сравнению с крестовыми отвертками. Эти отвертки чаще всего используются при электромонтажных работах.
Существует три типа шестигранных отверток, различающихся формой наконечника:
- В форме звезды (обозначается как TORX). Он имеет форму шестиконечной звезды и используется для ремонта различных видов оборудования. В последние годы эта форма крепежа становится все более популярной. Преимуществами этого типа выпрямителей являются:
– высокий крутящий момент по сравнению с другими типами;
– В отличие от стандартных плоских отверток, наконечник не соскальзывает с головки винта;
– нет повреждений шлица в головке винта;
– большая стойкость инструмента благодаря низким радиальным усилиям, достигаемым специальной геометрической формой шлицевых ножей.Torx plus” и “Torx plus ““, которые используются для различных крепежных элементов. Внешне они имеют схожую форму, но разница заключается в форме звездчатых шайб – у “Torx plus” они приплюснутые, а у обычных Torx – закругленные. Существуют также устойчивость к вибрации Наконечники для отверток в форме звезды с отверстием в центре для совмещения с аналогичным по форме штифтом отвертки. Это позволяет работать в условиях повышенной вибрации.
- Квадрат. Шлицевая часть сверла имеет квадратную форму с четырьмя поверхностями, расположенными под углом 90 градусов друг к другу. Поверхность подшипника, через которую передается усилие, мала, поэтому этот инструмент не подходит для передачи больших крутящих моментов. В нашей стране такие отвертки не нашли широкого применения, но в Америке они очень популярны. Такая форма шлица ранее часто встречалась на винтах крепежа в старинных автомобилях.
Существуют также типы отверток, которые различаются по своему назначению для конкретных условий работы. Они оснащены специальным навесным оборудованием.
Отвертка с гибким валом
Этот инструмент очень удобен в сложных условиях работы. Для использования при сборке мебели и в других труднодоступных местах.
Универсальная отвертка
Этот инструмент позволяет устанавливать на хвостовик различные отвертки, которые, в зависимости от версии и производителя, могут храниться внутри рукоятки или в отдельном футляре.
Диэлектрическая отвертка
Эта отвертка используется для монтажных работ с электрооборудованием под опасным напряжением. Рукоятка и вал инструмента покрыты изоляционным материалом, рассчитанным на определенный номинал напряжения. Это значение обычно указывается на ручке.
Трещоточная отвертка
Это храповое устройство позволяет хвостовику инструмента вращаться только в одном направлении. Это позволяет выкручивать винт, не снимая инструмент с головки. Направление вращения можно изменить с помощью специального рычага.
Беспроводной
Эта электрическая отвертка похожа на шуруповерт. Но есть и различия:
- Вес.
- Устройство.
- Мощность.
Значительно меньшая мощность этого инструмента оправдана, поскольку он используется не для сверления отверстий, а для забивания прочных винтов и болтов в особо прочные материалы, такие как дуб. Это позволяет использовать компактный аккумулятор и небольшой электродвигатель. Это делает инструмент небольшим по размеру и весу.
Электрическая отвертка также может быть снабжена несколькими различными битами для вставки их в рукоятку.
Маркировка
Чтобы определить назначение и тип отверток, важно знать их маркировку. В таблице приведены наиболее распространенные формы бит и их маркировка. Крестовые отвертки с разными крестами имеют свою таблицу соответствия, в которой указаны размеры крепежа и инструмента, с которыми их можно использовать.
В таблице ниже показана зависимость диаметра и длины стержня от номера инструмента.
Существует и другая зависимость диаметра наружной резьбы винтов от номера инструмента:
Вы также можете заметить, что некоторые типы отверток содержат в своем обозначении как буквы, так и цифры. Например, PH 4 x 120, где PH означает прямая отвертка, 4 – номер инструмента, обозначающий диаметр винта, а 120 – длина хвостовика. Обозначение может включать информацию о материале рабочей части инструмента.
В этой статье я хотел бы поговорить о шуруповертах. Казалось бы, это очень простой предмет, который не вызывает больших проблем у настоящего мужчины. Тем не менее, не каждый мужчина знает все особенности шуруповертов, если честно, даже я сам знаю далеко не все, хотя всю жизнь занимался тем, что называется ручным трудом.
Для чего используются отвертки
Во-первых, давайте немного поговорим о том, для чего вообще используются отвертки:
- Выполнение процедур сборки и разборки.
- Для работы на мотоциклах, мотороллерах, велосипедах, автомобилях и т.д.
- Для ремонта электроники.
- Для выполнения работ на электроустановках.
Несомненно, гораздо проще и быстрее закрутить винт отверткой, но не все владеют этой техникой. Кроме всего прочего, работать с таким инструментом не всегда удобно, ведь в узких местах подлезть под отвертку практически невозможно.
Отвертки, помимо всего прочего, отнимают много времени на обработку и транспортировку. Как вы можете себе представить, для выполнения работы с помощью шуруповерта вам придется либо использовать электричество, либо выбрать аккумуляторный вариант.
Несмотря ни на что, это незаменимая отвертка в каждом доме, без нее совершенно невозможно выполнить любую процедуру, связанную с ремонтом бытовой техники, сборкой и т.д.
Отвертка – необходимый инструмент для любого уважающего себя хозяина. Он есть почти в каждом доме, и не нужно быть специалистом или мастером, чтобы знать, как им пользоваться. Люди используют этот инструмент с 18 века, и с тех пор отвертка претерпела значительные изменения. Помимо того, что появились новые типы щелей, изменились и ручки, которые теперь могут достать даже до труднодоступных мест.
Изобретение крестообразной отвертки
Поскольку этот тип отверток является наиболее распространенным, а их шлицы не имеют достаточной поверхности контакта со стенками крепежа, случается, что со временем шлицы инструмента изнашиваются, и достичь желаемого эффекта уже невозможно. Тогда возникает вопрос, как восстановить инструмент до прежнего состояния.
Конечно, невозможно восстановить инструмент до его первоначального состояния после покупки, но, приложив немного усилий, можно добиться ощутимого эффекта. Как правило, шлицы отвертки изнашиваются так, что остается только тонкое продолжение стержня, которое упирается в нижнюю часть крепежа, не давая остальным шлицам войти в зацепление со стенками шлица винта или болта. Затем сплайны необходимо заточить.
Сначала отрежьте лишнюю длину стержня до того места, где начинаются оставшиеся шлицы. Это можно сделать с помощью электродрели. Затем с помощью той же шлифовальной машины можно вырезать новые пазы, которые будут служить распорками для шлицев. Это следует делать осторожно, крепко зажав инструмент в тисках и надев защитную маску или защитные очки. После легкого прорезания канавок шлифовальной машиной следующим шагом будет использование треугольного напильника и центрального напильника.
Вставьте напильник в паз так, чтобы его нижний угол находился в пазу, а стенка была напротив будущего паза. Напильник перемещается вперед-назад возвратно-поступательными движениями до достижения необходимой глубины. Затем перейдите к следующему слоту и повторите процедуру.
Для проверки можно использовать любой самонарезающий винт, если любая сторона наконечника не полностью покрыта пазом крепежа, то паз следует доработать.
Читайте далее:
