Как правильно установить дверной доводчик

Детали выравниваются и соединяются путем правильной центровки. Вот и все, установка доводчика завершена. Вы можете управлять им своими руками. Последний шаг – регулировка скорости закрытия. Для этого необходимо знать, как отрегулировать доводчик.

Содержание

Самостоятельная установка и регулировка доводчика

Для того чтобы двери не оставались открытыми, в прошлом использовалась простая пружина, сегодня устанавливается доводчик. В основе его конструкции лежит пружина, но более сильная, помещенная в металлический корпус и заполненная маслом для “замедления” процесса закрытия. Установка дверного доводчика не является сложной задачей. Вы можете установить его самостоятельно примерно за 20-30 минут. Не больше. Поэтому возьмите дрель и установите его своими руками.

Самая популярная модель

Самая популярная модель

Схема установки доводчика зависит от направления открывания двери. Существует несколько типов:

Как установить дверной доводчик

В домашних условиях доводчики реечного типа с рычажным механизмом – тип “колена”, который вы можете заметить, – чаще всего используются для установки на внутренние двери. Реже встречаются устройства со слайдерной ссылкой. Скрытые доводчики используются реже, но они являются необходимостью, если вы устанавливаете дверь на стеклянную конструкцию или интерьер требует строгого соблюдения стиля. В общем плане установки доводчика своими руками критических отличий нет.

p, blockquote 4,0,0,0 –>

Первый шаг: составление схемы установки

Схема установки доводчика зависит от направления открывания двери. Существует несколько типов:

  1. Дверь открывается в том направлении, в котором расположен доводчик. Корпус в этом случае устанавливается на створку, а рычажная система – на раму.
  2. Она открывается наружу от доводчика. Схема становится обратной – подвижный канал устанавливается на подвижную створку, а корпус – на раму.

Обратите внимание, что регулировочные винты оборудования будут располагаться в направлении петель (обозначение буквами или цифрами можно найти на графическом руководстве).

p, blockquote 6,0,0,0,0 –>

Виды установки дверных доводчиков

p, blockquote 7,0,1,0,0,0 –>

Шаг второй: использование блочной цитаты

Доводчики поставляются в комплекте с обязательной схемой установки 1 к 1. Это значительно облегчает монтаж устройства, требуя только аккуратного обращения и специальных инструментов. На схеме показано положение рычага и корпуса.

p, blockquote 8,0,0,0,0 –>

Помните! Шаблон всегда учитывает все возможности монтажа – левая или правая дверь, внутреннее или внешнее открывание.

В шаблоне также учитываются классы дверей, для которых предназначен доводчик, что может изменить точку крепления (при покупке устройства класс En выбирается в зависимости от веса и размера полотна). Для каждого типа применения на диаграмме нанесены линии разных цветов или типов (сплошная линия, пунктирная линия).

p, blockquote 10,0,0,0,0 –>.

Схема установки дверного доводчика

Шаг третий: пошаговая установка

Прежде чем приступить к установке доводчика, необходимо аккуратно и очень точно установить прилагаемый шаблон на дверное полотно, как указано (по линии). Для этого используйте тонкую клейкую ленту. Затем с помощью дырокола отметьте центры отверстий. Затем перейдите к установке:

  1. С помощью крепежных элементов установите корпус, определяя по положению регулировочных винтов правильность установки.
  2. Затем установите систему коленных рычагов на противоположной стороне двери. Иногда части рычажной системы поставляются в комплекте, соединенные вместе. Петля должна быть временно снята и снова установлена в процессе регулировки доводчика.
  3. Установлена нерегулируемая часть рычажной системы – локоть. Для крепления используется ось доводчика, которая фиксируется гайкой и ключом.
  4. Если мы устанавливаем доводчик для плавного и без лишнего шума закрывания дверного полотна, то колено доводчика должно быть установлено перпендикулярно двери. Рычаг расположен под углом к створке. Детали доводчика должны быть соединены, когда дверь полностью закрыта.
  5. Если целью установки доводчика является укрепление двери (если на полотне используется уплотнитель или защелка), то жесткий рычаг устанавливается перпендикулярно двери. Длина регулируемого локтя подогнана под жесткий механизм. Такая установка усиливает пружину доводчика и ускоряет движение закрывания.
  6. Монтаж завершается соединением двух частей колена с помощью шарнира.

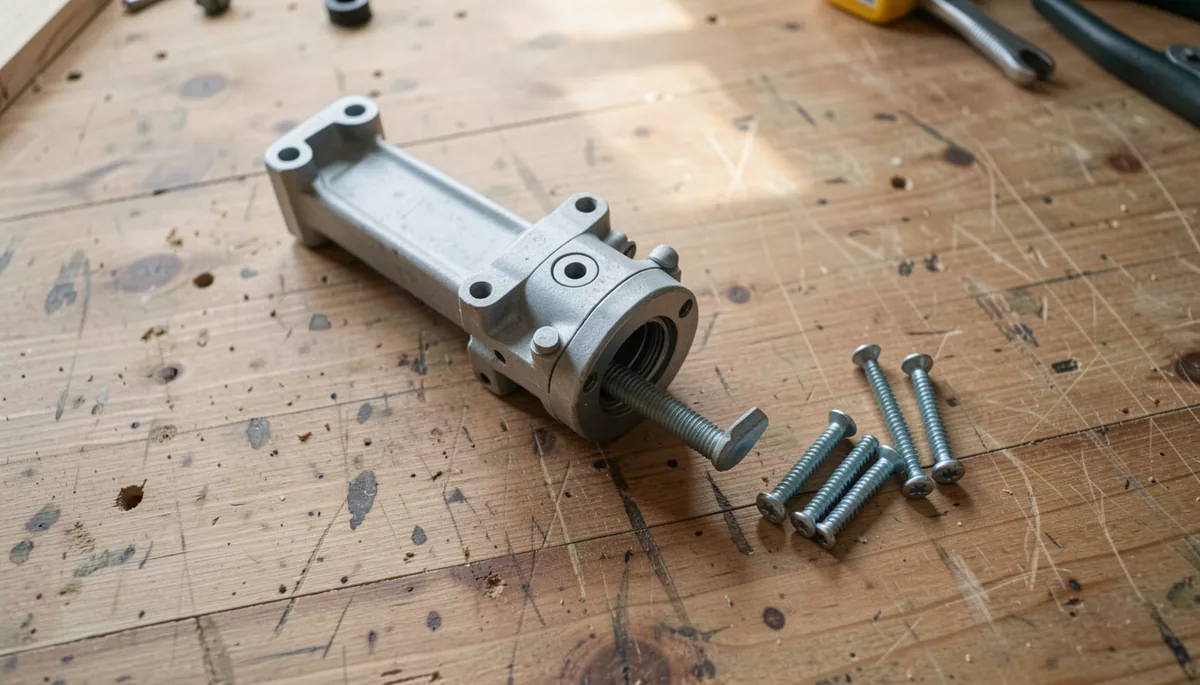

Комплект для установки доводчика содержит все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если использование механизма подходит для этих классов полотен). Поэтому саморезы для дерева будут отличаться по внешнему виду от крепежа для металла.

p, blockquote 12,0,0,0,0 –>

схема установки доводчика двери

p, blockquote 13,0,0,0,0,0 –>

После маркировки аппаратные средства (поставляемые вместе с изделием) для монтажа рычага и корпуса механизма к основанию, а затем соединения половинок звена друг с другом, доступны любому желающему.

Процедура установки

В большинстве жилых домов (квартир) устанавливаются доводчики реечного типа с гидравликой. На примере устройства из этой группы и будет рассмотрена рекомендуемая последовательность действий мастера. Разобравшись в специфике работы, нетрудно понять нюансы крепления изделий других типов.

Установка доводчика для пластиковых дверей абсолютно идентична порядку его монтажа на деревянные или металлические аналоги.

Система выбрана

Если дверь открывается наружу, рычаг прикреплен к полотну; следовательно, корпус прикреплен к раме. При открывании внутрь происходит обратное. В любом случае, доводчик должен быть установлен так, чтобы регулировочные винты находились со стороны петель двери. Это облегчит регулировку положения дверного полотна. Вам придется это сделать, потому что провисание листьев будет появляться постепенно. Его легко понять, тем более что к изделию всегда прилагается инструкция и имеются типовые схемы установки доводчиков.


Разделение произведено.

И здесь задача мастера значительно упрощается. Изделия оснащены специальными шаблонами для установки. Они выполнены в масштабе 1:1 и являются универсальными, так как учитывают различные способы открывания дверей и навешивания полотна. Остается только установить шаблон доводчика на место и отметить точки сверления для крепежных отверстий.


Прикрепление компонентов

После разметки каждый может прикрепить рычаг и корпус механизма к основанию с помощью метизов (поставляются вместе с изделием), а затем соединить половинки тяги.

  • Установка доводчика на металлическую дверь имеет одну особенность. В процессе сверления тонких лент необходимо использовать так называемые распорки. Эти устройства представляют собой резьбовые муфты. Дело в том, что работа с обычным сверлом может вызвать деформацию металла, и исправить этот дефект самостоятельно (выпрямить вмятину) не получится.
  • При определении положения рычага необходимо ориентироваться на его базовый рычаг. Она должна быть перпендикулярна дверному полотну. Если угол меньше 90º, “захлопывание” листа усиливается.


Установка доводчика своими руками требует предельного внимания и точности. Малейшая ошибка часто приводит к тому, что дверное полотно неплотно прилегает к коробке, и в помещении возникает сквозняк. Или наоборот – медленное закрывание дверного полотна и повышенные потери тепла. Не полагайтесь на то, что простая регулировка доводчика все исправит – это не всегда возможно.

По этой причине этап установки является самой ответственной частью работы. Тем более что от этого зависит и срок службы доводчика. Если механизм установлен неправильно, то в ближайшем будущем неизбежно коробление полотна со всеми вытекающими последствиями.

Проверить, правильно ли установлен доводчик, можно по следующим признакам:

  • Плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • Отсутствие ненормальных звуков (шум, скрип, скрежет и т.д.).

Если стандартная установка невозможна, можно использовать нестандартную схему установки. Доводчик устанавливается внутри помещения. В этом случае дверь открывается спереди. Корпус устройства крепится к дверному полотну, а рычаг прикрепляется к верхней раме с помощью ручки. При закрывании рычаг откидывается вниз и располагается параллельно двери.

Секрет установки скрытых дверных доводчиков

Для дверей с системой бесшумного закрывания идеальным решением может стать скрытая установка. Устройство может быть скрыто в полу или в дверном полотне. В этом случае установка доводчика для пластиковых, деревянных или металлических дверей требует максимально точной технической настройки. Этот тип устройства позволяет регулировать скорость движения ворот без необходимости использования дополнительных внешних компонентов.

  • Конструкции пола: Рекомендуется для классических стеклянных дверей, где требуется эстетичный дизайн (входы в магазины, офисы и т.д.). Также возможна установка под деревянные и пластиковые двери. Установка производится одновременно с дверью. Не подходит для металлических дверей. Нагрузка на устройство в этом случае была бы слишком высокой, а значит, износ конструкции был бы скоротечным.
  • Дверные петли со встроенным механизмом доводчика – интересный вариант скрытого доводчика. Они предназначены для легких дверей. Идеально подходит для установки низкопрофильных дверей в квартирах. Установка проста. Внутри помещения дизайн незаметен. Установка ничем не отличается от установки обычной дверной петли.

Этот тип установки рекомендуется для общественных мест, но может использоваться и в домах. Если, например, боковая стена делает невозможным размещение рычага на раме, можно использовать нетрадиционную установку с помощью кронштейна. Кроме того, в случаях, когда в одном дверном проеме находятся две двери, такая установка очень полезна.

Пошаговые инструкции по установке

Процесс установки не является простым. Несмотря на кажущуюся простоту, это требует определенных знаний и навыков. Дверной доводчик всегда поставляется с инструкцией, в которой четко описана последовательность установки. Однако есть некоторые детали, которые не включены в инструкцию.

Выбор схемы установки

Рекомендуется устанавливать устройство таким образом, чтобы основная конструкция находилась внутри помещения. Это облегчает установку и регулировку доводчика. Если устройство размещено на открытом воздухе, могут возникнуть неблагоприятные факторы, которые значительно сократят срок его службы. Например, коррозия металла будет происходить, если на улице высокая влажность.

При отрицательных температурах масло начнет густеть. В жаркую погоду масло становится жидким. Гидравлическая система начинает работать неравномерно, затрудняется свободный ход рычага.

Чтобы избежать проблем при дальнейшей эксплуатации, при выборе схемы системы следует учитывать рекомендации по компоновке. Планировку следует выбирать в соответствии с направлением открывания:

  • Дверь открывается из комнаты наружу. В этом случае рычаг должен быть установлен на дверном полотне, а корпус доводчика – на дверной коробке.
  • Дверь открывается в комнату. В этом случае корпус устанавливается на дверное полотно, а рычаг – на дверную коробку.

В обоих направлениях открывания регулировочные винты должны быть установлены ближе к дверным петлям. Это необходимо для облегчения процесса регулировки положения дверного полотна при срабатывании доводчика и возможной корректировки конструкции, если дверь качается.

Использование измерительного устройства

Все более близкие модели поставляются со стандартным шаблоном. Оно состоит из точной схемы конструкции в масштабе 1:1. Благодаря этому руководству вопрос о том, как правильно установить доводчик, не возникает. С помощью шаблона установка становится в несколько раз проще и быстрее.

На схеме-шаблоне показаны точные метки на сборке корпуса и его компонентов. Универсальность шаблона заключается в наличии полного набора размеров по классификации EN. Пунктирные или цветные линии на шаблоне показывают маркировку для каждого типа ворот в зависимости от размера и веса дверного полотна.

К вашему сведению! Шаблон можно использовать для любого типа установки. Она подходит для установки на левосторонние и правосторонние двери, открывающиеся внутрь и наружу.

Секреты успешной установки

Установка доводчика начинается с закрепления шаблона на дверном полотне с помощью тонкой клейкой ленты. После закрепления точки сверления размечаются с помощью корончатого молотка. Стоит отметить, что в комплект каждой модели обязательно входит набор крепежных элементов. Затем перейдите непосредственно к установке.

  • Следуя меткам регулировочных винтов, установите конструкцию корпуса.
  • На противоположной стороне установите локтевой рычаг.
  • Затем установите нерегулируемую часть системы коленных рычагов.
  • Петля используется для соединения смонтированных деталей.

Сам монтаж доводчика не сложен, но чтобы добиться желаемого эффекта, стоит обратить внимание на варианты установки по проекту. Выбор зависит от того, как устройство будет работать во время эксплуатации.

  • Если система должна закрывать дверь мягко и бесшумно, локоть располагается перпендикулярно дверному полотну, а рычаг – под углом к двери. Таким образом, пружина работает без дополнительного напряжения и обеспечивает плавное движение закрытия.
  • Если доводчик устанавливается для достижения окончательного усилия закрывания на дверях, оснащенных магнитными замками или периметральным уплотнением, рычаг устанавливается строго перпендикулярно двери, а длина колена регулируется относительно рычага. Таким образом, пружина устройства становится более тугой и дает возможность ускорить движение закрытия.

При установке механизма на деревянную дверь может потребоваться использование монтажных планок или угловых кронштейнов, которые не входят в комплект поставки, но доступны для всех моделей. Если рама глубокая и проем находится снаружи, устройство монтируется на монтажный кронштейн, установленный на раме таким образом, чтобы обе части доводчика находились на одном уровне с дверным полотном.

Установка дверного доводчика: способы и виды монтажа

При подготовке к установке доводчика необходимо тщательно проверить состояние дверной коробки, петель и запорных механизмов. Дверное полотно не должно раскачиваться или упираться в раму. Качественная регулировка облегчит установку и обеспечит надежную и длительную безотказную работу устройства.

Способ монтажа доводчика зависит от конструкции механизма, рамы и направления открывания двери. При открывании внутрь доводчик крепится к дверному полотну, а рычаг – к раме над ним. Для открывания наружу устройство устанавливается на раме, а рычаг – на створке.

Не следует использовать доводчик в качестве доводчика двери. Для этого используют специальные приспособления в виде ограничителей, которые устанавливают на полу или стене.

установка

Как установить

Для того чтобы правильно установить доводчик, необходимо получить шаблоны, на которых отмечены места крепления механизма и рычага. В зависимости от установки двери (справа или слева) и других особенностей, если они предусмотрены в модели, выберите соответствующий шаблон. Прикрепите его к дверному полотну, повернув его в соответствии с выбранным способом монтажа, и закрепите с помощью клейкой ленты. Обратите внимание, что регулировочные винты на конце механизма всегда должны быть повернуты в сторону петель.

Точки крепления винтов (4 для самого доводчика и 2 для кронштейна) отмечены на шаблоне. Затем просверлите отверстия для доводчика и кронштейна рычага с помощью сверла с диаметром, указанным в инструкции. Затем установите механизм и рычаги. Жесткое колено рычага крепится к механизму на раструбе и затягивается гайкой. Для предотвращения отвинчивания во время работы используется стопорная жидкость. В домашних условиях используются краски на масляной основе.

диаграммное расположение

Кронштейн с регулируемым коленом устанавливается отдельно. Длина колена изменяется путем вкручивания винтовой части. После первоначальной настройки два колена соединяются.

Варианты для правильной установки

Иногда доводчик может быть установлен различными способами. Например, треугольник, образованный створкой и двумя коленами рычажной системы, влияет на силу, действующую на раму. Для обеспечения плавного закрывания двери регулируемая часть укорачивается так, чтобы она образовывала прямой угол с полотном. Для увеличения усилия закрывания регулируемый рычаг удлиняется, в этом случае прямой угол образуется жестким локтем.

При установке механизма на деревянную дверь может потребоваться использование монтажных планок или уголков, которые не входят в комплект поставки, но доступны для всех моделей. Если дверная коробка глубокая, а проем находится снаружи, устройство крепится на монтажный кронштейн, установленный на коробке таким образом, чтобы обе части механизма были заподлицо с дверным полотном.

установка

Если на дверной раме нет плоской поверхности для установки кронштейна или доводчика, они устанавливаются на ранее закрепленный монтажный кронштейн. При установке механизма на дверь накладка также позволяет расположить его над краем полотна в случаях, когда другое крепление невозможно, неудобно или эстетично.

Поскольку наиболее распространенными доводчиками в жилых помещениях являются доводчики с гидравлической реечной системой, процесс установки будет использоваться в качестве примера. В целом Установка доводчика с раздвижной системой не сильно отличается, а в некоторых случаях может быть даже проще.

Как установить доводчик: устанавливаем сами.

Многие из нас помнят старые устройства, которые использовались для обеспечения независимого и плотного закрытия входных дверей, внутренних дверей, ворот, входов на лестницы и т.д. Для этого они использовали обычные пружины, противовесы из веревок и блочных систем, а часто народные умельцы даже приспосабливали для этой цели резиновые ленты или куски старых шин. Сегодня такие проблемы можно решить гораздо проще и эффективнее, ведь всегда можно купить дверной доводчик – в продаже представлен широкий выбор.

Как установить дверной доводчик

Как установить дверной доводчик

Купить такой механизм – это полдела, ведь его еще нужно собрать. Вы можете обратиться за помощью к мастеру, но если вы знаете, как установить доводчик, вы можете установить его самостоятельно.

Общая информация о дверных доводчиках

Доводчик – это механическое устройство, которое накапливает потенциальную энергию при открывании двери и использует ее для плотного закрывания двери. Аккумулятор” обычно представляет собой сильную пружину.

Усилие может передаваться на пружину и обратно на дверное полотно одним из двух способов:

1. дверные доводчики с внутренней гидравлической системой и реечным механизмом передачи усилия.

  • Когда дверь открывается, шестерня на валу рычага вращается и передает поступательное движение через шестерню на поршень (вверху), который в свою очередь сжимает пружину.
  • Когда внешнее усилие на открывание ослабевает, пружина стремится вернуться в исходное положение (внизу на рисунке). Он давит на поршень, заставляя вращаться шестерню, которая передает усилие на рычажную систему доводчика.

Плавность работы обеспечивается системой щелей и каналов, через которые проходит масло, заполняя весь корпус доводчика. Регулируя ширину канала, вы можете точно контролировать плавность хода всего устройства.

Это наиболее распространенная система, особенно для доводчиков с рычажным механизмом.

Видео: Конструкция и система подключения дверного доводчика с реечным механизмом

2. доводчики с кулачковым механизмом

Схема кулачкового доводчика

Схема кулачкового доводчика

Ось рычага имеет сложный эксцентриковый кулачок (“сердцевидный”), поддерживаемый с обеих сторон роликами. Когда дверь открыта, выступ кулачка сжимает пружину, которая при возвратном движении заставляет кулачок вращаться в обратном направлении, что приводит к плавному закрытию двери. Крутящий момент регулируется путем изменения геометрии профиля кулачка.

Это особенно полезно для доводчиков, монтируемых на рейку или заподлицо.

Еще одним пунктом классификации дверных доводчиков является место их установки. Подавляющее большинство устройств предназначено для поверхностного монтажа. Однако иногда по эстетическим соображениям или когда невозможно установить доводчик сверху (например, на стеклянных дверях или когда он мешает оформлению помещения), можно использовать другие схемы – скрытый монтаж в пол, в раму или в дверное полотно.

С другой стороны, верхние доводчики делятся на два типа:

  • Верхние доводчики бывают следующих двух типов: двухсторонние (с рычагом). Преимуществами являются простота и надежность конструкции, хорошая передача усилия, высокая регулируемость и дополнительные функции. Недостатком является то, что выступающая система рычагов может понравиться не всем по эстетическим причинам. Он также более подвержен вандализму.
  • Доводчики раздвижной системы имеют выдвижной канал. Свободный конец рычага оснащен роликом и скользит в закрытом канале коробчатой формы. Преимуществами являются эстетичность, меньшая подверженность вандализму и возможность размещения в канале ограничителя двери. Отсутствие выступающих частей позволяет прикрепить доводчик к стене. Недостатками являются большее усилие, необходимое для открытия двери (сжатие пружины), ограниченные возможности регулировки и дополнительной функциональности.

На что следует обратить внимание при выборе дверного доводчика?

Если вы решили оснастить дверь своей квартиры или дома доводчиком, то перед покупкой необходимо знать его “размер”. Это классификация в соответствии с европейским стандартом EN 1154. Существует семь классов доводчиков, которые выбираются в зависимости от размера и веса дверного полотна:

  • При выборе подходящей модели необходимо учитывать максимальную стоимость двери. Например, если ширина полотна составляет 900 мм, а вес – 70 кг, следует приобрести доводчик размера EN-4.
  • Для максимального удобства пользователей разработчики этих механизмов часто предусматривают целый ряд возможностей. Например, в технической документации могут быть указаны предельные значения “EN -2 ÷ EN -4”. Точное значение усилия зависит только от установки доводчика.
  • В редких ситуациях, когда усилия одного доводчика недостаточно, его можно устанавливать парами.
  • Вы должны купить модель, которая лучше всего подходит к двери. Недостаточно спроектированный доводчик означает, что он выйдет из строя в течение короткого времени. Слишком большой размер означает ненужные трудности при нормальном открывании двери.
  • Если вы планируете установить доводчик на улице или в неотапливаемом помещении, необходимо проверить, доступна ли эта опция для вашей модели. Проблема заключается в том, что вязкость масла в гидравлической системе значительно изменяется при понижении температуры. Обычно допустимый диапазон рабочих температур указан в паспорте изделия.
  • Вы можете сразу же оценить функциональность выбранной модели. Основные регулировки для большинства доводчиков включают изменение силы пружины, скорости закрывания и усилия закрывания с 180º до 15º, а в конечной зоне (доводчика) – с 15º до 0º. Кроме того, могут быть указаны и другие параметры:

– Специальный регулируемый гидравлический демпфер может быть использован для предотвращения резкого открытия ворот при слишком большом усилии или при сквозняке или порывистом ветре. Это предотвращает разрушение двери или удар о соседние стены и предотвращает случайные травмы.

– Часто приходится оставлять дверь открытой на длительное время. Для этого необходимо использовать доводчик с механизмом фиксации открывания.

– Бывают ситуации, когда после каждого открытия и перед закрытием двери требуется пауза около полуминуты (например. кладовые, склады, подсобные помещения). Эта функция также может быть реализована в доводчиках с функцией отложенного закрывания.

– Если дверь оснащена гибким уплотнением или защелками, скорость и усилие доводчика можно точно регулировать.

– Если дверь двухстворчатая, может потребоваться дополнительный механизм для координации закрывания обеих створок одинаковым образом.

– Для “холодных” дверей рекомендуется приобрести доводчик с системой “теплового демпфера”, который расширяется или сжимается, компенсируя изменения вязкости масла в гидравлической системе.

Примерная последовательность установки доводчиков

Поскольку наиболее распространенными доводчиками в квартирах являются доводчики с реечной гидравлической системой, процесс установки будет описан на примере такой системы. В целом Установка доводчиков с раздвижной системой мало чем отличается, а в некоторых случаях является даже более простой задачей.

  • Прежде всего, необходимо определиться со схемой установки, которая зависит от направления открывания двери:

– Если дверь открывается в соответствии с направлением, в котором расположен доводчик, его корпус будет прикреплен к дверному полотну, а рычажная система – к дверной коробке.

– Если дверь открывается наружу от себя, то схема обратная – корпус на раме, а плечо рычажной системы или раздвижной канал на двери.

В обоих случаях регулировочные винты на корпусе доводчика должны быть обращены к петлям.

  • Почти каждый современный доводчик поставляется с шаблоном в натуральную величину, что упрощает процесс предварительной разметки места установки как корпуса, так и рычага.

Обычно в наличии имеются шаблоны для всех предусмотренных способов установки – левосторонних и правосторонних дверей, открывающихся наружу или внутрь.

Кроме того, если доводчик может работать в нескольких классах стандартов EN, это также будет указано в шаблоне. Иногда имеются разные линии крепления к углу двери (как в примере ниже), или центры отверстий для каждого уровня (размера) окрашены в разные цвета.

Итак, после того как мастер определился с размером и расположением деталей, можно приступать к сборке.

  • Шаблон крепится к дверному полотну по указанным линиям с максимальной точностью с помощью скотча. Используйте центральный пробойник, чтобы отметить центры отверстий, которые нужно просверлить.
  • С помощью электродрели просверлите отверстия диаметром, предусмотренным инструкцией по установке.
  • Закрепите корпус доводчика с помощью крепежа (саморезов) из комплекта поставки. Еще раз проверьте правильность установки регулировочных винтов.
  • Следующий шаг – установка кронштейна (ножки) с коленом регулируемой рычажной системы.

Если в комплекте поставки части рычажной системы соединены вместе, это соединение необходимо временно разобрать – его окончательный монтаж будет произведен во время регулировки доводчика.

Крепление кронштейна может зависеть от силы, с которой работает доводчик.

Установка кронштейна может зависеть от силы, которой подвергается доводчик.

Есть еще один нюанс. Кронштейн может быть асимметричным, поэтому его положение должно быть проверено с учетом требуемого усилия закрывания двери. В данном случае (на рисунке) показаны две позиции – для EN -2 и для EN -3 и 4.

    Следующий шаг – установка жесткого, нерегулируемого колена рычажной системы. Он устанавливается на оси доводчика на шлицах (обычно квадратных) и фиксируется гайкой с помощью гаечного ключа.

– Если приоритет отдается плавному закрытию двери без стука, а сама дверь не оборудована защелкой или уплотнителем, колено регулируемого рычага располагается перпендикулярно поверхности двери, а жесткий рычаг – под углом к ней. Подключение происходит при полностью закрытой двери. Длину регулируемого рычага можно легко изменить, повернув или открутив на несколько оборотов винтовую часть рычага.

Требуется закрыть дверь по принципу

Дверь должна быть закрыта “с хлюпаньем”.

– Если для закрывания двери требуется усиление усилия доводки (установлен храповой замок или уплотнитель), схема немного изменяется. Жесткий рычаг должен быть расположен перпендикулярно дверному полотну, и длина регулируемого колена подгоняется под это положение. Таким образом, пружина доводчика изначально слегка нагружена, что увеличивает усилие при полном закрытии двери.

  • После того как этот “треугольник” отрегулирован, петля устанавливается между двумя локтями.

В принципе, на этом стандартная процедура установки доводчика завершена, и можно переходить к регулировке двери. Однако, как показывает практика, конструкция двери может преподнести некоторые “сюрпризы”, требующие использования специальных монтажных планок (пластин) или уголков:

  • Если дверной проем слишком глубокий, невозможно установить ручку-рычаг непосредственно на дверную раму. В этом случае он устанавливается на монтажный кронштейн.
  • В “зеркальной” ситуации корпус доводчика должен быть установлен на монтажный кронштейн.
  • Конструкция дверного полотна не позволяет установить корпус доводчика на собственной поверхности (например, на высоком стеклопакете). В этом случае сначала устанавливается монтажная пластина, а затем корпус доводчика.
  • Дверное полотно немного выступает из рамы или пространство над ним не позволяет установить кронштейн. Потребуется установить монтажную пластину для выравнивания кузова и закрепить рычаг, чтобы создать условия для надежной фиксации.
  • Сложная форма дверной обшивки не обеспечивает ровной поверхности для установки корпуса доводчика. Решением является предварительная установка монтажной пластины.

Монтажные кронштейны или монтажные пластины обычно не входят в комплект доводчика, но доступны в широком ассортименте для большинства моделей.

Регулировка установленного доводчика

После установки доводчика его следует отрегулировать так, чтобы он работал комфортно для пользователя.

Скорость закрывания ворот можно регулировать в двух диапазонах. Положение и назначение регулировочных винтов может отличаться для разных моделей – это должно быть указано в инструкции, прилагаемой к изделию. Принцип регулировки примерно такой же.

  • Во-первых, дверь устанавливается на закрытие путем поворота соответствующего винта. Сила и скорость работы доводчика зависит от веса и конструкции двери, ее замка-защелки (например, в подъездах с комбинированными замками защелка может быть довольно тугой) и периметрального уплотнения, установленного вокруг проема. В любом случае, скорость движения ворот в зоне отделки не должна слишком сильно отличаться от движения в начальном секторе.
  • Затем следует установить наиболее подходящую скорость от полностью открытого положения до угла около 15º (перед окончанием). Дверь должна двигаться плавно, без рывков и остановок.
  • Очень осторожно поверните регулировочные винты в небольшом диапазоне – этого может быть достаточно. Чрезмерное затягивание или ослабление винтов может повредить механизм или привести к утечке масла из корпуса.
  • Если необходимо увеличить усилие закрывания, предварительный натяг рабочей пружины доводчика может быть увеличен с помощью специального винта.

Как упоминалось выше, некоторые более близкие модели имеют дополнительные функции. Указания по регулировке соответствующего изделия содержатся в инструкции по монтажу и эксплуатации, которые необходимо строго соблюдать.

Цены на популярные доводчики

Видео: Пример регулировки дверного доводчика

Некоторые рекомендации по использованию дверных доводчиков

  • Этот доводчик не является доводчиком, ограничивающим открывание двери. Для этого лучше использовать амортизирующие дверные упоры, напольные или настенные. Исключение составляют некоторые модели со скользящим рычагом – в этом случае в желобе направляющей может быть установлен ограничитель максимального открытия.
  • Не блокируйте дверь с доводчиком в открытом положении, помещая тяжелые предметы на пути движения дверного полотна или привязывая их к ручке. Если вход должен оставаться открытым в течение длительного времени, отключите на это время рычажную систему.
  • Не пытайтесь увеличить скорость закрывания ворот вручную, так как это приведет к быстрому износу механизма.
  • Не вешайте на дверь, не позволяйте детям кататься на двери и не вешайте значительный вес на ручки.
  • Доводчик будет работать правильно, если конструкция самой двери не имеет дефектов. Перед установкой доводчика убедитесь, что петли не ослаблены и не болтаются, створка не перекручена, а замки и защелки правильно установлены.
  • Если доводчик устанавливается вне помещения, он должен быть защищен от осадков и прямых солнечных лучей. Механизмы, установленные в таких “холодных” условиях, будут требовать сезонной регулировки два раза в год.
  • Шарниры рычажного механизма следует регулярно (не реже одного раза в год) смазывать консистентной смазкой.

Если вы будете соблюдать правила эксплуатации, доводчик должен добросовестно работать в течение срока, гарантированного производителем.

Д. Доводчик крепится к двери стандартным способом, а рычаг прикрепляется к монтажной пластине, увеличивающей поверхность открывания.

Техника установки дверного доводчика

  1. Доводчики выбираются в зависимости от ширины и веса двери в соответствии с таблицей в EN 1154. Для доводчика класса EN-1 достаточно ширины двери до 750 мм и веса до 20 кг, для класса EN-2 – 850 мм и 40 кг и т.д. Класс доводчика указан в документации. Если невозможно найти подходящий доводчик для тяжелой двери, можно установить два доводчика, чтобы равномерно распределить нагрузку.
  2. Выбор места и типа установки доводчика. Прежде всего, обратите внимание на то, в каком направлении открывается дверь. Если дверь открывается самостоятельно, корпус доводчика крепится к верхней части дверного полотна со стороны петель; если дверь открывается сама по себе, корпус крепится к раме, а рычаг – к дверному полотну. Доводчики устанавливаются одинаково, независимо от типа тяги – тросовой или рычажной.

Как установить дверной доводчик

Разметка и установка дверного доводчика

Установка и регулировка доводчика (с защелкой и без)

Регулировка скорости закрывания ворот

Как отрегулировать дверной доводчик

Скрытые дверные доводчики. Этот тип практически незаметен. Она устанавливается в дверь после ее изготовления, нижняя часть устанавливается в пол.

Правила, которые необходимо соблюдать при использовании дверных доводчиков

Есть несколько вещей, которые не следует делать при установке доводчика.

  • Первая распространенная ошибка – попытка быстрее закрыть дверь, толкнув ее. Вы не хотите этого делать, иначе механизм сломается гораздо быстрее, чем должен.
  • Второй не менее распространенной ошибкой является откатывание двери, что повреждает доводчик и петли. Поэтому следите за своими детьми или объясните им, что это недопустимо.
  • Третья ошибка – держать дверь открытой или подкладывать под дверь предметы, чтобы удержать ее открытой. В таких случаях доводчик имеет функцию фиксации открывания двери. Об этом стоит помнить при покупке доводчика, так как существуют специальные механизмы, предназначенные для удержания дверного полотна в открытом положении. В этих случаях следует выбрать функцию удержания в открытом положении.

На этом я заканчиваю свою статью; мой вам совет – выбирайте доводчики, подходящие для вашей двери, и правильно рассчитывайте их класс. В итоге, как видите, есть много нюансов, на которые следует обратить внимание. В конце концов, когда вы знаете, что может быть причиной сбоя, вы можете его избежать. Удачи!

Читайте далее:
Сохранить материал?
Советы домашнему мастеру
