Как самостоятельно отремонтировать дверной доводчик

Бывает, что доводчик используется без особых проблем. В этом случае нет необходимости в капитальном ремонте, не говоря уже о замене деталей и масла. Тем не менее, необходимо проверить изменение характеристик сближения. Если устройство используется в течение длительного времени, оно всегда нуждается в регулировке. Прежде всего, необходимо следить за скоростью и регулярностью движения двери.

Подробно о том, как отремонтировать дверные доводчики

Специфика ремонта дверных доводчиков

Вежливые люди всегда старались закрывать двери вручную. Но это плохо влияет на их механизм. Именно поэтому широкое распространение получили специальные доводчики — но и эти детали время от времени нуждаются в ремонте.


При возникновении неисправностей доводчик ремонтируется:

Распространенные неисправности

Неисправности дверных доводчиков могут быть

  • повреждение или поломка доводчика;
  • Трещины в компонентах механизма;
  • Изгиб, перегиб плеча рычага;
  • прилипание плеча рычага;
  • износ желез;
  • поломка крепежных элементов.

К таким дефектам приводят следующие факторы:

  1. неправильное использование механизма;
  2. внешние воздействия на дверной узел (удары, сильный ветер);
  3. размещение камня или постороннего предмета для фиксации двери в открытом положении.

Дефект можно устранить, отремонтировав доводчик самостоятельно. Если дефект не может быть устранен, вам придется купить механизм.

типы

Конструкция дверного доводчика

Данное устройство состоит из следующих механизмов и деталей

  • весна
  • литой алюминиевый корпус;
  • прецизионный поршень;
  • регулирующие клапаны;
  • шестеренки;
  • игольчатый подшипник;
  • резиновые уплотнения;
  • соединительные звенья.

Механизм работы доводчика следующий.

дизайн

Основным элементом является пружинный механизм, который при сжатии накапливает энергию, необходимую для закрытия двери. Процесс сжатия происходит за счет передачи усилия рычага на пружину. Шестерни и зубчатые колеса приводят в движение поршень, а масло поступает внутрь к свободному концу корпуса. Регулировка скорости перелива жидкости влияет на скорость закрытия.

Если масло не поступает в полый корпус устройства, оно протекает из-за негерметичности, механизм двери не будет работать. Проблема может быть решена путем ремонта.

Утечка рабочей жидкости

Утечки масла возникают при больших колебаниях температуры окружающей среды. Утечки часто возникают в холодное время года. Плотность смазочного масла напрямую зависит от колебаний температуры.

Второй причиной утечки масла является утечка из коробки, которая возникает при повреждении коробки. Если дефект несерьезный, его следует устранить с помощью простого герметика. Если трещина большая или масло вытекает полностью, методы ремонта с помощью герметика не сработают, поэтому доводчик необходимо заменить.

Если заводская жидкость заполнена плохо, ее добавляют в дверной узел. Выбирайте синтетическое моторное масло или жидкость для амортизаторов. Заправка маслом осуществляется через регулирующие клапаны.

масло

Повреждение рычажного механизма

В случае возникновения помех обратите особое внимание на штангу, проверяя ее на наличие повреждений. В случае малейшей неисправности штанга будет отремонтирована.

Эту проблему можно устранить вручную. Перед ремонтом поврежденного доводчика ознакомьтесь с инструкцией по ремонту и установке.

ущерб

Последнее, конечно, зависит от характера конкретной неисправности.

Ремонт дверных доводчиков своими руками

Рассматривая тему самостоятельного ремонта доводчика, следует отметить, что это устройство не простое и в случае повреждения не все детали поддаются ремонту.

Конечно, последнее зависит от характера конкретных неисправностей.

В одних случаях проще купить совершенно новый механизм, в других — заменить поврежденные компоненты, в третьих — удовлетвориться корректировкой системы.

Для устранения неполадок вам могут понадобиться следующие предметы:

  • пара отверток (обычная отвертка и фигурная отвертка)
  • Ремонтная сварка поврежденных стержней
  • запасные части
  • Какие неисправности обычно возникают:
  • Негерметичность корпуса вызывает утечку гидравлического масла;
  • разрушение балки (погнутая балка, заедание соединений, поврежденные крепежные элементы);
  • перекос.

В общем, подробнее о перечне работ по ремонту и обслуживанию, которые вы можете выполнить самостоятельно.

1. Несмотря на то, что гидравлическая пружина, передающая создаваемое напряжение на рычаги, находится в цельной герметичной коробке, заполненной рабочей жидкостью, она все равно протекает, чаще зимой.

В результате утечки в корпусе механизм перестает плавно закрывать дверь и превращается в простую пружину.

Поскольку закачать другую жидкость без соответствующего оборудования невозможно, и маловероятно, что идентичный корпус будет доступен в точке продажи, остается единственный вариант — заменить неисправный доводчик на новый.

2. Наиболее распространенной и вероятной проблемой считаются сломанные направляющие рычага. Если, например, прутья повреждены, согнуты или скручены, это можно легко исправить с помощью сварки.

В случае поломки крепежного соединения необходимо заменить всю штангу, приобретя оригинальную запасную часть или ту, которая соответствует способу крепления, размеру и форме крепежной части.

3. Хорошая нагрузка на доводчик во время интенсивного использования часто приводит к отказу системы. По этой причине его необходимо тщательно контролировать и обслуживать. Сложность заключается в настройке устройства с помощью поставляемых клапанов, каждый из которых имеет свою функцию.

Например, плавное закрытие регулируется поворотом соответствующего клапана против или по часовой стрелке.

Натяжение пружины регулируется специальной крепежной гайкой, а ширина поворота регулируется другим клапаном, который также необходимо затягивать или ослаблять.

Однако гарантией отличной и долговечной работы является разумный подход к доводчику и регулярное устранение неполадок в системе.

Я занимаюсь ремонтом дверных доводчиков уже пять лет. Для ремонта доводчика необходимо специальное приспособление. это подставка, которая крепится к доводчику, у которого уже снята верхняя заглушка. она служит … пишите долго, я лучше сфотографирую и отправлю запрос на личную информацию. Главное, что я хотел бы сказать: если бы производители заливали в доводчики тормозную жидкость вместо масла, они бы не ломались. Тормозное масло поддерживает давление и зимой и летом. весной и осенью. что очень важно для наших регионов. как часто вы ремонтируете тормозные поршни или поршни сцепления, а? тогда смело переходите на тормозное масло и забудьте о ремонте доводчиков. Davidmsater http://www.mastergrad.com/forums/t93286-kto-dovodchik-dvernoy-remontiroval/

Регулировка доводчика

Для того чтобы доводчик работал плавно и правильно, его необходимо правильно отрегулировать. Корпус доводчика необходимо регулировать два раза в год, весной и осенью, так как масло в корпусе меняет свою вязкость при изменении температуры окружающей среды. В частности, это касается доводчиков для входных дверей и дверей лестничных клеток.

Дверные доводчики обычно оснащены двумя винтами, которые используются для регулировки. Они расположены на корпусе механизма в удобном и доступном месте:

  • Первый винт используется для регулировки основного хода двери;
  • Второй — для окончательного закрытия дверного полотна, или засова.

Регулировочные винты

Регулировочные винты на доводчике обычно обозначены #1 и #2.

Убедитесь, что доводчик правильно и надежно установлен, прежде чем приступать к регулировке. Дальнейшая процедура выглядит следующим образом:

    Отрегулируйте длину рычага. Когда дверное полотно закрыто, угол между плоскостью петли и самим рычагом должен быть правильным.

Регулировка длины рычага

Когда дверь закрыта, угол между плоскостью петли и самим рычагом должен быть прямым.

Регулировка доводчика

Сначала отрегулируйте основную скорость движения ворот, а затем конечную скорость движения ворот.

Если доводчик отрегулирован правильно, дверное полотно будет скользить плавно, и между первым и вторым ходом двери не будет толчков или ударов.

Видео: регулировка доводчика двери

Как отремонтировать поврежденный стержень в дверном доводчике:

Профилактические меры

Чтобы максимально продлить срок службы доводчика, необходимо следить за его исправностью. Для этого регулярно проверяйте состояние основных частей системы. Если существует проблема коррозии, необходимо регулярно проводить техническое обслуживание и смазывать металлические детали для обеспечения бесперебойной работы.

Необходимо также позаботиться о том, чтобы настройки соответствовали параметрам двери. Сюда входит настройка скорости перемещения, усилия и скорости фиксации. Рекомендуется менять эти настройки каждые шесть месяцев, так как на работу доводчика сильно влияют погодные и температурные условия. Это единственный способ сохранить его как можно дольше.

Вам нужен разнорабочий? Все работы выполняются профессиональными мастерами.

Только проанализировав ситуацию, можно решить, целесообразно ли ремонтировать доводчик или заменить его.

Внешний осмотр дверного блока и доводчика

Нет смысла приступать к ремонту доводчика, не разобравшись в причинах его неисправности или в том, как работает механизм. Независимо от конструкции доводчика, начинать следует именно с этого. Что может стать причиной сбоя?

  • Повышенная нагрузка на дверное полотно. Здесь возможны два варианта — либо устройство плохо подходит для конкретной двери, либо нарушен порядок его использования. Например, малыши часто держатся за него в надежде, что их подвезут. Или взрослые пытаются «помочь» дверной створке закрыться. В любом случае, ремонт доводчика своими руками придется делать часто, и этот факт должен вас насторожить.
  • Погодные условия, не соответствующие режиму работы механизма. Одним из последствий изменения температуры являются трещины в корпусе устройства. Это приводит к тому, что из него начинает вытекать масло. Такой дефект несложно обнаружить визуально.
  • Регулярное запирание створки. В частных домах и квартирах такая ситуация встречается довольно редко. Однако есть и те, кому нравится организовывать вентиляцию помещений именно таким образом. И в этом случае систематический ремонт неизбежен.
  • Деформация элементов двери — перекос блока, изгиб створки. Его трудно не заметить, поэтому придется заниматься корректировкой, если дефект не удастся устранить. Однако герметичность соединения между створкой и рамой не гарантируется.

Только проанализировав ситуацию, вы сможете решить, стоит ли ремонтировать доводчик или его необходимо заменить.


Редко, но бывают случаи небрежности со стороны работников завода-изготовителя — они просто забыли добавить масло, и механизм необходимо дозаправить. Можно заливать моторное масло на синтетической основе или, для более экономичного варианта, также жидкость для амортизаторов. Масло заливается через отверстие в регулировочном винте.

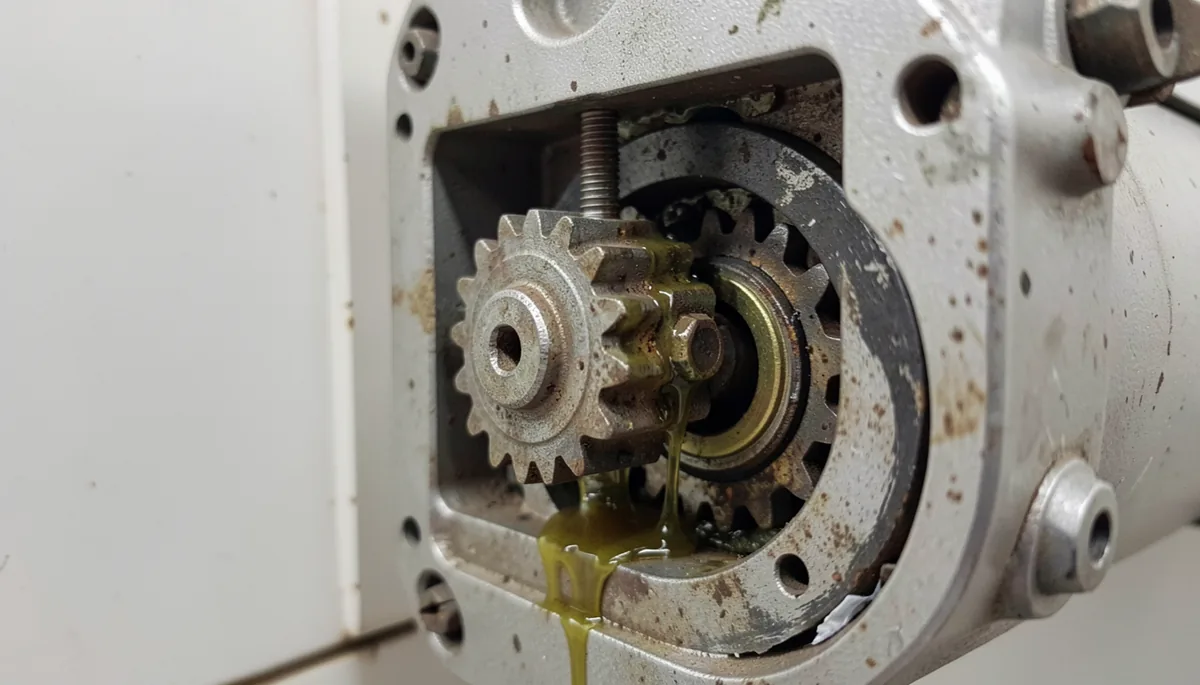

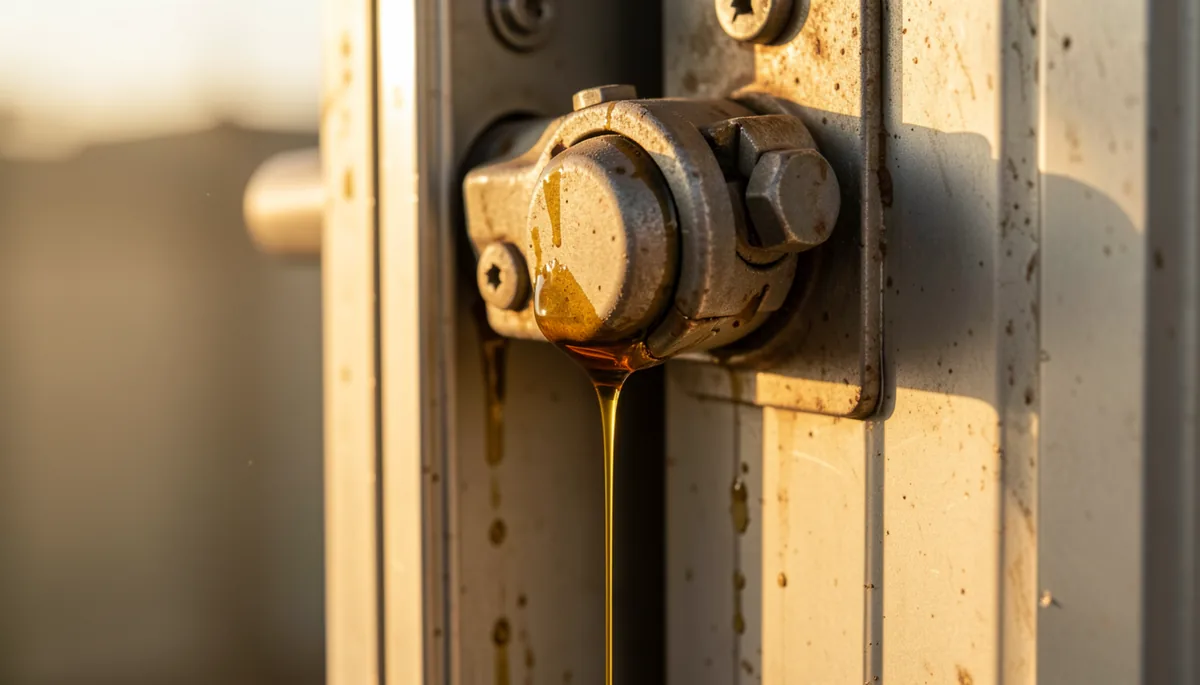

Утечка масла

Утечка масла из доводчика двери

Основным рабочим элементом доводчика является пружина, которая помещена в специальный герметичный корпус, заполненный маслом. Если в корпусе недостаточно смазки, пружина будет действовать с высокой скоростью, что приведет к резкому захлопыванию двери.

Актуальной проблемой является утечка масла. В зимние холода основная часть масляного механизма, отвечающего за бесперебойную работу двери, может выйти из строя. В случае утечки масла из основного механизма доводчик не теряет своей основной функции — закрывания двери, но действует как пружина. Если возможно, эту поломку следует устранить как можно скорее, так как если ее проигнорировать, то в конечном итоге вам придется покупать новый механизм. В этом случае доводчик ремонтируется с помощью герметизирующего клея. Само собой разумеется, что утечку необходимо найти и устранить заранее.

Редко, но бывают случаи халатности со стороны работников завода — они просто забыли долить масло, и механизм требует дозаправки. Заправка синтетическим моторным маслом возможна, но для более экономичного варианта подходит и амортизационная жидкость. Масло заливается через отверстие регулировочного винта.

Если из доводчика выходит масло, имеются следы масла или доводчик работает неправильно, прежде всего

  1. Снимите доводчик;
  2. Внимательно осмотрите приближающееся тело. Если трещина, через которую вытекает смазочное масло, невелика, можно использовать обычные методы ремонта.
  3. Если трещину можно устранить, необходимо долить смазку в корпус доводчика. Для этого открутите регулировочные винты на конце корпуса и с помощью шприца или пипетки впрысните масло в корпус.

Наиболее подходящим смазочным материалом для доводчиков является обычное машинное масло.

Неисправность рычажного механизма

Как самостоятельно отремонтировать кронштейн доводчика? В первую очередь необходимо определить тип неисправности. Возможно:

Дверной доводчик — одно из тех устройств, которые требуют тщательного и регулярного обслуживания, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания двери приводят к тому, что механизмы этого устройства выходят из строя. Это можно устранить с помощью довольно простого процесса регулировки. Об этом и пойдет речь в данной статье, в которой мы расскажем, как отрегулировать доводчик своими руками.

Выбор делается на основе следующих параметров:

Причины повреждения дверных доводчиков

Основными причинами неисправности дверных доводчиков являются

  • Негативные последствия различных атмосферных явлений. Эта причина отказа особенно актуальна, если устройство установлено на входной двери, калитке или воротах. Постоянные перепады температуры, дождь, снег, пыль и т.д. приводят к повреждению внешних деталей устройства;
  • Неправильный тип доводчика для двери. Этот фактор оказывает негативное влияние на функционирование всего механизма. При выборе доводчика рекомендуется учитывать такие параметры, как вес и ширина дверного полотна;

Таблица выбора доводчика в зависимости от параметров двери

Таблица выбора доводчика в зависимости от параметров двери

  • Неправильное использование устройства. Если дверное полотно застряло в открытом положении, если превышен угол открывания двери, если при открывании или закрывании двери прикладывается сила — это наиболее частые причины выхода из строя доводчика;
  • деформация дверного полотна;
  • отсутствие технического обслуживания механизма. Невыполнение профилактического обслуживания, предписанного производителем доводчика. Как и любой работающий механизм, дверной доводчик требует постоянного ухода.

Давайте рассмотрим, как отремонтировать дверной доводчик и что для этого нужно сделать. Наиболее распространенными неисправностями, которые можно устранить своими руками, являются:

Наиболее распространенные неисправности и способы их устранения

Рассмотрим, как отремонтировать дверной доводчик и что для этого нужно сделать. Наиболее распространенными неисправностями, которые можно устранить своими руками, являются:

  • Утечка масла;
  • Треснул наружный рычаг;
  • Вышел из равновесия.

Ворота, которые были открыты слишком далеко, необходимо отрегулировать. На корпусе устройства имеется несколько винтов, с помощью которых можно изменять скорость потока масла. Сила также может меняться сама по себе, в зависимости от времени года. На это влияет вязкость масла. Зимой из-за вязкости крыло движется особенно тяжело.

Схема регулировки доводчика двери

Также важно обратить внимание на то, как настроено устройство. Иногда помогает переустановка доводчика в другое положение. Иногда откидной рычаг зацепляется за что-то, и движение поршня становится неполным.

Если колено деформировано, лучше купить новый складной рычаг, чем пытаться его отремонтировать. Прочность деталей не будет одинаковой, а аналогичные запасные части представлены в магазинах в самом широком ассортименте. И стоимость их невысока.

Рычаг доводчика двери

Самая серьезная поломка, которую можно починить ближе всего своими руками, — это неполная утечка масла из цилиндра. Обычно это вызвано микротрещиной в оболочке. Следует внимательно осмотреть кожух и, если обнаружен дефект, отметить его мелом.

Дверной доводчик снят

Блок необходимо снять с двери и разобрать. Трещина ремонтируется с помощью холодной сварки или универсального клея. Устройство собирается, а цилиндр заполняется маслом. Это делается с помощью шприца через отверстие, в котором находится регулировочный винт.

После заполнения смазкой механизм доводчика прокачивают, имитируя открытие и закрытие несколько раз. Когда избыточный воздух выходит из камеры, масло пополняется, и откачка возобновляется. Этот процесс повторяется до тех пор, пока не будет заполнен необходимый объем смазки, и устройство будет работать безупречно.

Для того чтобы правильно отремонтировать доводчик своими руками, рекомендуется предварительно посмотреть обучающее видео.

Однако прежде чем приступить к установке устройства, необходимо проверить, подходит ли оно для конструкции нашей двери. Если устройство недостаточно мощное, никакая регулировка или ремонт не помогут. В такой ситуации следует выбрать новый механизм, который будет полностью адаптирован к параметрам листа.

Часто возникает вопрос, как сделать так, чтобы доводчик работал как можно дольше и без помех.
Профилактическое обслуживание запорного механизма:

  • Каждые шесть месяцев движущиеся части осматриваются и смазываются;
  • В то же время приспосабливайте механизм к сезонности;
  • Не помогайте закрывать ворота, применяя дополнительную силу;
  • Не подкладывайте ничего под открытую створку, чтобы она не вернулась в исходное положение.

Ремонт доводчика двери своими руками пройдет без проблем, если выполнять операцию внимательно и осторожно.

Устройство будет безупречно работать долгое время, если его установка была проведена с соблюдением всех правил, а также своевременное профилактическое обслуживание.
