Рис. 5. Монтаж петель своими руками
Как установить петли на межкомнатные двери?
Межкомнатные двери, какими мы их знаем сегодня, уже давно превратились из простых конструктивных элементов перегородок в полноценные детали интерьера. Прежде чем заказать дверь, домовладелец изучает продукцию многих компаний-производителей и выбирает из широкого ассортимента именно то, что ему нужно.
Однако одной красоты и практичных материалов недостаточно для обеспечения комфорта, уюта и удобного использования в течение длительного времени – ключевую роль играют петли. Дверь, которая открывается бесшумно и легко, является одним из главных критериев комфорта в помещении.
Многие отечественные компании предлагают комплексный подход к проблеме заполнения дверного проема и устанавливают петли уже на этапе производства, в соответствии с решением заказчика. Но это не всегда происходит по разным причинам, и иногда домовладельцу приходится вызывать профессионалов или устанавливать петли своими руками.
Эти дверные петли сложнее установить своими руками, чем другие. Дело не в технологии, а в предельной точности маркировки и выборе материала основы. Кроме того, если вы думаете о качестве установки, вам понадобятся электроинструменты.
Рекомендуемая процедура
Маркировка
- Оптимальное расстояние между петлями и краем створки составляет 200 мм. На этих расстояниях снизу и сверху проводятся линии.
- Петли накладываются таким образом, чтобы их края были выровнены. Однако установка дверных петель производится с учетом направления открывания двери (влево или вправо).
- Контур свеса отмечается карандашом.
- Дерево забивается молотком на глубину, равную толщине петли, которая будет установлена во внутренней (или передней) двери; поверхность выравнивается.
- Навес помещается в подготовленное “окно”, проверяется его положение и при необходимости корректируется.
- Затем делаются отметки и сверлятся отверстия для крепежа.
На этом первый этап врезки завершен. Однако есть несколько деталей, которые нельзя упускать из виду.
- Штифт петли не должен плотно прилегать к двери, иначе подвижность фурнитуры будет ограничена; возникнут трудности при закрывании/открывании двери. Однако не выводите петлю далеко за пределы окружности створки. Это приведет к увеличению нагрузки на шарнир, постепенному ослаблению креплений и последующему перекосу.
- Рама изготовлена из дерева. Если вы остановитесь на “бюджетной модели”, то выберете 1 или 2 породы дерева. Вполне возможно, что в месте просверленного отверстия появится узел. По этой причине не рекомендуется подрезать петлю именно в этом месте, так как одно из креплений просто не будет работать. Логичным решением является небольшое смещение навеса в каждую сторону от проблемной зоны, но не более чем на 25 мм.
- Все навесы различаются как по размеру, так и по весу (в зависимости от материала, из которого они изготовлены). Для массивных моделей в двери должно быть не менее трех петель. Это позволяет сбалансировать нагрузку на петли и продлить срок службы конструкции без технического обслуживания. Разметка производится таким же образом, но дополнительную петлю следует располагать не точно посередине среза листа, а сдвинуть вверх. Это повысит надежность всех креплений.
Рама
Петли лучше всего устанавливать на раму, когда рама еще не закреплена в проеме. После установки точная разметка усложняется, поскольку необходимо жестко зафиксировать створку, что довольно сложно. Но методология идентична.
Крепление петель
Одно замечание – для дерева обязательно использовать саморезы. В процессе эксплуатации необходимо будет отрегулировать петли или заменить одну из них. Поэтому, решая, как установить петли для дверей, не забывайте о проблеме ремонтопригодности фурнитуры. Кроме того, гвозди часто вызывают раскалывание древесины, что влечет за собой риск повреждения каркаса. И вбить такой крепеж не получится, а если он перекосится, то кончик гвоздя обязательно окажется на поверхности листа.
Остается только навесить дверь и проверить плавность ее хода, плотность прилегания и отсутствие щелей между ней и рамой.
Установка петель в межкомнатные двери – довольно специфический вопрос. Дело в том, что петли бывают разные, и не все петли крепятся врезным методом. Для каждой модификации есть свои особенности в установке.
Закрепляя петлю, мы переносим метки непосредственно на дерево.

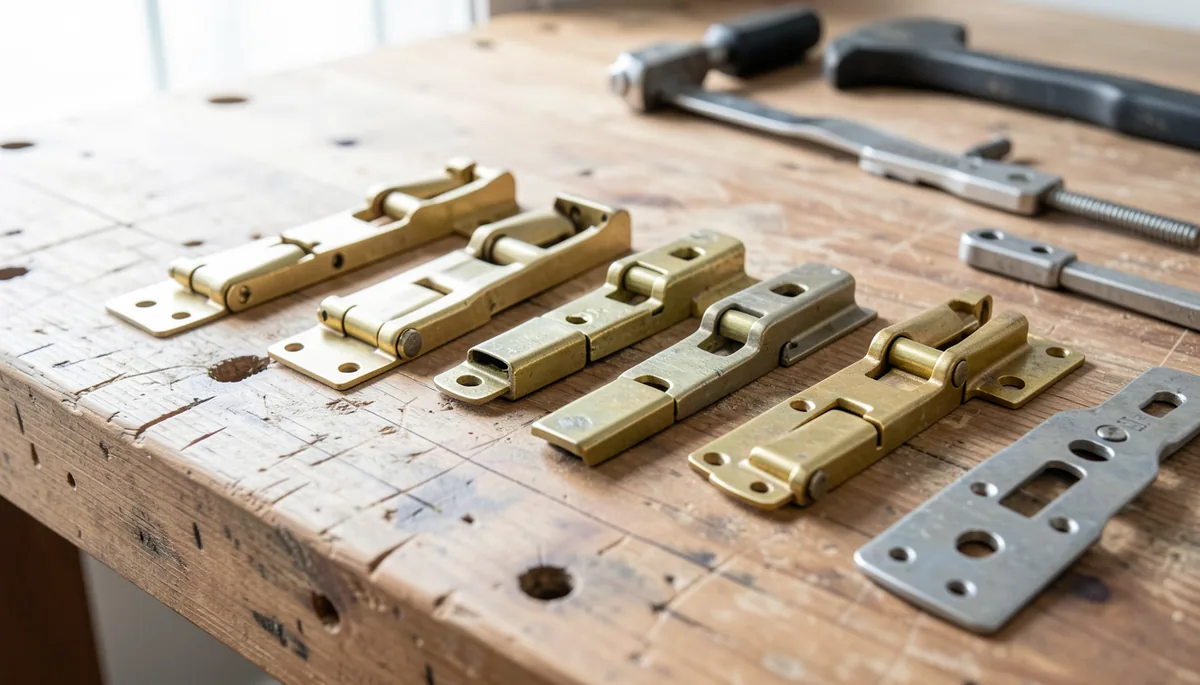

Выбор петель
К выбору петель стоит подойти очень серьезно.
Они должны не только соответствовать дизайну двери, но и выполнять свою функцию, предотвращая растрескивание дверного полотна.
Давайте рассмотрим самые популярные типы:
- Прямые петли
Наиболее распространенные из них. Они состоят из двух прямоугольных пластин с каждой стороны, также известных как “карта”.
- Угол
Точно так же, как и “карточные” петли. Единственное отличие заключается в том, что пластины расположены под углом. Они используются для распашных и фальцевых дверей.

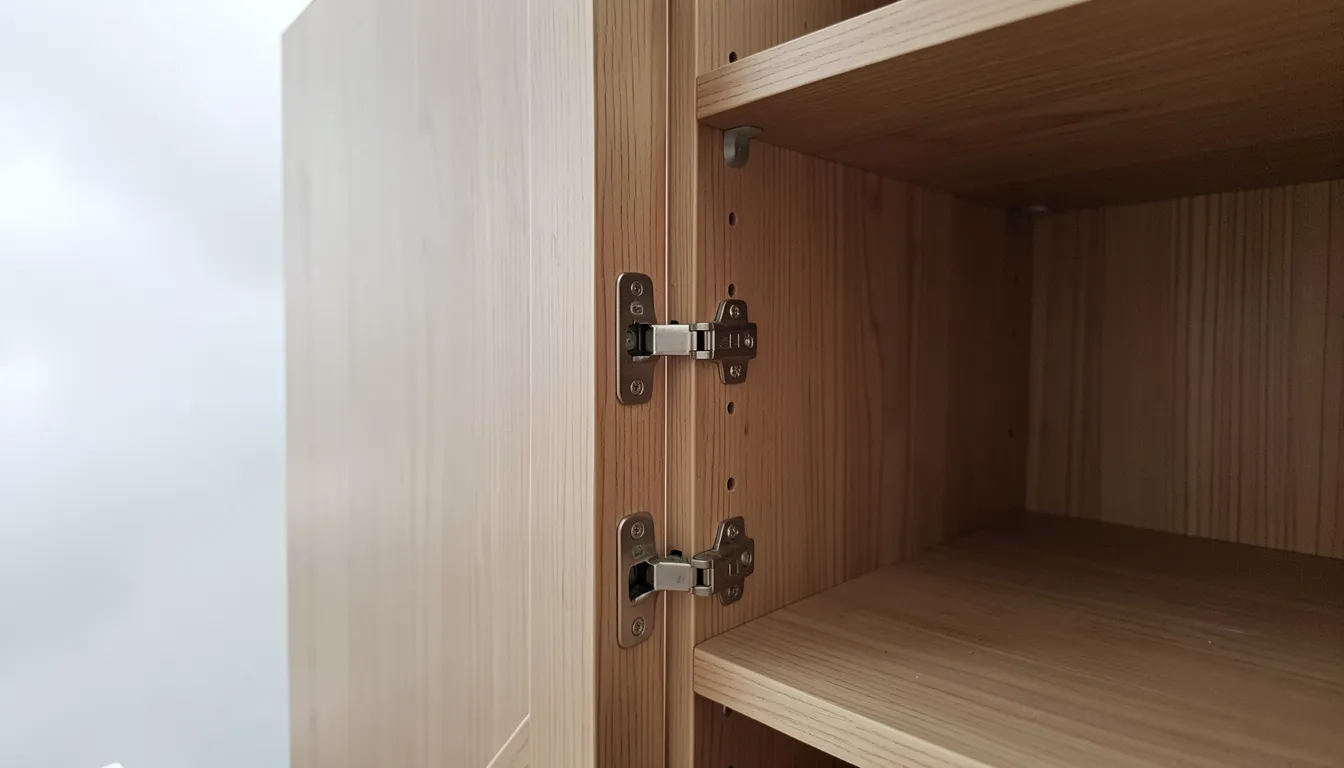

- Скрытый
Петля в этих петлях “спрятана” в двери. В основном используется в более дорогих дверных секторах.
- Ввинчивающаяся петля
Состоит из шарнирной оси со штифтами. Они имеют небольшой вес и поэтому могут устанавливаться только на легкие ворота.
Петли делятся на категории в зависимости от способа крепления:
- Петли для поверхностного монтажа – подготовка места установки петли не требуется. Они просто прикручиваются саморезами. К петлям относятся петли-бабочки.
- Ввинчивающиеся петли – просто ввинчиваются в дверь
- Утопленные петли – петли, требующие углубления для петли. Это также относится к петлям для открыток и угловым петлям.
В зависимости от стороны открывания двери петли делятся на
- левая сторона
- правая сторона
- универсальный
В то время как левые и правые петли не требуют пояснений, универсальные петли можно использовать и для тех, и для других! Поэтому их резка будет немного сложнее.
Размер переносится на дерево. Как я это делаю – выравниваю собранную раму со створкой на ровной горизонтальной поверхности, соблюдая все технологические допуски.
Нанесение отметки на дверную коробку
Я всегда начинаю разметку дверных петель с дверного полотна. Отложите по 20 см от верха и низа двери и отметьте их.
Установите петли на дверь так, чтобы штифты петель слегка касались дверного полотна. Это делается для того, чтобы добиться свободного движения листа. Не вытягивайте петлю слишком далеко, так как это ослабит петлю, и вес двери деформирует ее.
Затем обведите контур петли острым карандашом или можно использовать нож для писем, но это требует особой аккуратности и внимания.
Чтобы петля не “сверлилась” в руках, ее можно закрепить на нескольких саморезах, предварительно просверлив в них отверстия меньшего диаметра.
Фото 2 Количество петель зависит от веса межкомнатной двери.
ВЫБОР ТИПА И КОЛИЧЕСТВА ПЕТЕЛЬ В ЗАВИСИМОСТИ ОТ ПАРАМЕТРОВ МЕЖКОМНАТНЫХ ДВЕРЕЙ
Именно картонные петли пользуются большой популярностью среди потребителей. Он завоевал популярность благодаря своей низкой цене и простоте установки. Помощь специалиста не требуется. Механизм также прост в использовании: две пластины, также называемые крыльями или картами, с проушинами для крепежа – саморезов.
Фото 2 Количество петель зависит от веса межкомнатной двери.
Конфигурация этого типа изделий определяется с 1980-х годов, когда началось их массовое производство.Самые простые варианты из стали с двумя люверсами на одной карте чаще всего используются для нежилых помещений, таких как сараи или уличные душевые. Однако в целях безопасности двери устанавливаются не саморезами, а шурупами с крупным шагом. Производство этих продуктов уже не актуально.
Однако современное производство петель для межкомнатных дверей предлагает более широкий выбор цветов и размеров. Что касается размеров, то существуют четырех- и пятидюймовые модели. Первая петля имеет четыре проушины, вторая – пять. При выборе подходящего типа петель всегда следует учитывать прочность дверного полотна. Чем тяжелее дверь, тем больше петли. Если дверное полотно очень тяжелое, необходима как минимум одна дополнительная петля.
Схема конструкции и крепления петли.

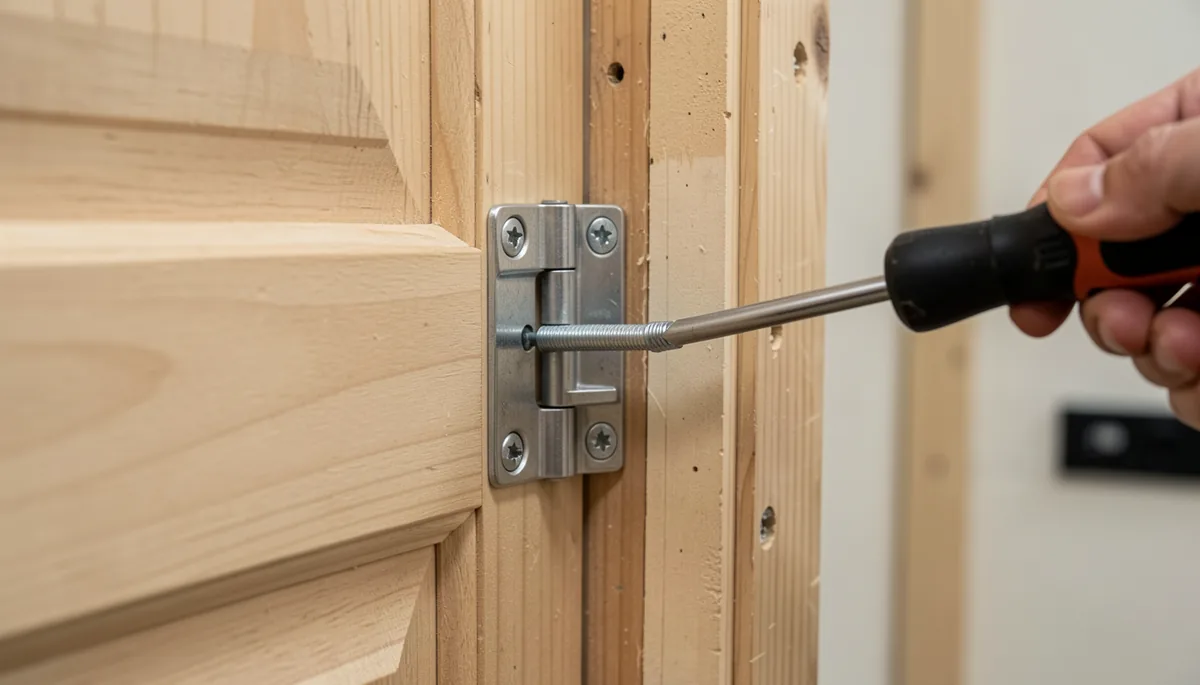

Как правильно использовать крепеж для монтажа петель?
Схема сборки и крепления петли.
Затем установите детали с помощью саморезов, поставляемых вместе с петлями. Отверстия и метки должны быть выровнены до ввинчивания крепежа, чтобы древесина не раскололась во время ввинчивания.
При установке утопленных петель для межкомнатных дверей необходимо соблюдать более сложные процедуры, чем при установке обычных петель. Дверная петля с потайной головкой должна быть заранее подготовлена с глубокими отверстиями. Отверстие аккуратно вырезается фрезерным станком по точному контуру.
Одним из решений проблемы правильной установки петель является использование механизированных инструментов, работа с которыми требует определенных навыков. Вставка петель начинается после подготовки всех инструментов и разметки дверного полотна и коробки.
При затягивании петель винтами следите за тем, чтобы петля не уходила в сторону. Винты всегда следует затягивать точно посередине, делая специальные отметки в виде точек карандашом, а затем отмечая их шилом. Это предотвратит чрезмерную затяжку винтов на петлях.
Если дверные петли установлены правильно, они должны быть расположены ровно. Если вы обнаружили, что петля выступает, не поленитесь и углубите платформу до необходимого уровня, но не более. Затем проверьте линейкой правильность посадки петли.
Если петля выступает при прижатии к линейке, то после установки между рамой и створкой образуется большой зазор. Правильно установленные внутренние петли могут открывать створки на 180°. Нагрузка, которую может выдержать дверь, не должна превышать 50 кг.
Затем компоненты каждой петли задвигаются друг в друга. Если вы выполняете эту операцию самостоятельно, дверное полотно приподнимается для определения точки схождения петель. Каждый винт вставляется в нужное отверстие свободной рукой после того, как сложенные руки будут расположены в правильной плоскости.
Этот этап сборки является самым сложным, за ним следует регулировка положения дверного полотна путем выравнивания его относительно петли. Это приводит к одинаковым зазорам между листом и рамой по всему периметру. Весь процесс врезки должен выполняться с максимальной осторожностью и вниманием.
Когда речь идет о выборе петель для межкомнатных дверей, лучше выбирать скрытые петли.
Петли следует выровнять, удерживая дверь в дверном проеме. После того как петли выровнены, приступайте к установке штифтов петель, для чего вам понадобится помощник.
Затем проверяется плавность хода двери, защелка зацепляется за раму вместе с запорной пластиной. При необходимости его перемещают; если он начинает шуметь при закрывании двери, металлический выступ слегка регулируют.
Убедитесь, что полотно ворот не перемещается во время установки. Выравнивание осуществляется с помощью спиртового уровня.
Правильная маркировка
Монтаж арматуры следует начинать с создания линии.:
- Острым карандашом начертите начальные линии на расстоянии 20 см от верхнего и нижнего края дверного полотна.
- Определите направление открывания двери и установите петлю напротив отмеченных линий. Штанги не должны касаться дверного полотна, так как это затруднит свободное открывание и закрывание двери. Не вытягивайте их слишком далеко, так как это ослабит прочность крепления.
- Нарисуйте контур и отметьте точки крепления.
- Таким же образом отметьте место крепления петли на собранном коробе, оставив зазор 2-3 мм. между полотном и балкой.
В зависимости от веса и высоты дверного полотна может потребоваться третья петля. Он размечается не посередине, а ближе к верху, чтобы вес двери распределялся более оптимально.
Перед разметкой проверьте дверное полотно и шарнирную планку на наличие сучков. При вкручивании саморезов лист может деформироваться или расколоться. Если обнаружены узлы, переместите петлю на 2-3 см.
Разметку удобнее делать на полу, когда косяк еще не установлен в проеме. Вставьте лист в коробку и убедитесь, что метки совпадают. Если рама уже установлена, поддержите створку, чтобы поместить ее в раму, и отметьте петли на одинаковом расстоянии. Следы на дереве и листе не должны быть несовместимыми.
Они выполняют ту же функцию, что и внутренние, но не являются взаимозаменяемыми, так как должны быть приварены.
Металлические дверные петли
Выполняют те же функции, что и внутренние, но не являются взаимозаменяемыми, так как должны быть сварены.
Виды металлических дверных петель:
- Подшипниковые петли – благодаря такой конструкции выдерживают более тяжелые двери.
Петли бывают цилиндрического типа (их необходимо приваривать к пластинам, обеспечивающим зазор между петлей и створкой) и каплевидные (сама форма обеспечивает зазор).
- Скрытые (внутренние) петли – защита от сдвига, защита от атмосферных воздействий. Минус – створка открывается не до конца. Они бывают двух типов: реечные (пластины, соединенные штырями, для легких дверей) и цилиндрические (для тяжелых дверей).
Установка петель с подшипником своими руками:
- Поместите лист в рамку, обращая внимание на зазоры.
- Покройте выступы смазкой (чтобы шар не прилипал при сварке).
- Установите створку – штифт шарнира направлен вверх, отрегулируйте зазор.
- Выполните сварку с помощью электросварки.
Алгоритм ручного монтажа навесов скрытого монтажа:
- Подготовьте отверстия для навесов: прямоугольные углубления в створке и коробке.
- Приварите к отверстию в коробке.
- Приварить к листу.
Несущие навесы чаще всего используются дома, так как их легче установить.
Регулировка выполняется при открытой створке: это логично, так как иначе невозможно добраться до скрытых компонентов. Декоративные крышки снимаются, обнажая регулировочные винты. И последнее преимущество скрытых петель: механизм позволяет регулировать створку в трех плоскостях.
Регулировка петель
Установка скрытой петли завершается ее регулировкой с помощью простого шестигранного ключа:
- Горизонтально: створка выравнивается по откосу поворотом крепежного винта.
- Вертикально: зазор между полотном ворот и полом или между полотном ворот и верхней рамой уже отрегулирован. Для этого поверните вертикальный крепежный винт.
- Зажим: Эксцентриковый регулировочный винт используется для установки равномерного контакта между дверным полотном и коробкой.
Регулировка выполняется при открытой створке: это логично, так как иначе невозможно добраться до скрытых компонентов. Снимаются крышки и открываются регулировочные винты. Последнее преимущество скрытых петель: механизм позволяет регулировать створку в трех плоскостях.
Так называемые картонные петли можно регулировать таким же образом: они также имеют специальные винты, которые легко поворачиваются шестигранным ключом для позиционирования створки относительно рамы и пола.
