Кстати, после распайки выяснилось, что на нескольких контактах процессор отсоединился от платы. Поскольку медный слой на процессоре был неповрежден, можно было заново припаять поврежденные контакты с помощью бусинок.
Пайка BGA с нуля
В зависимости от назначения и устройства интегральные схемы бывают разных размеров, что, в свою очередь, влияет на диаметр и шаг шариков.
Мост материнской платы компьютера и процессор смартфона, например, очень сильно отличаются (за исключением процессорных шариков к подложке, которые еще меньше).
Микросхемы BGA также часто инкапсулируются для обеспечения охлаждения, защиты от влаги и механических воздействий, но заменить их гораздо сложнее.
В процессе нанесения флюс образует в местах пайки надежное антикоррозионное покрытие, обладающее максимальной влагостойкостью. Флюс Rexant “BGA и SMD” не требует смывки, легко наносится на место пайки тонким слоем 0,5 мм, при его нанесении нет необходимости использовать дозатор.
Лучшие флюсы для пайки
Kingbo RMA-218 – имеет отличную консистенцию и смачиваемость, при нанесении практически не образует дыма. Это так называемый бескапельный флюс, поэтому нет необходимости смывать его с плат после пайки.
Этот тип паяльного флюса отлично подходит как для склеивания проволоки, так и для финишной пайки. Паяльный флюс Kingbo RMA-218 может использоваться для пайки BGA компонентов, а также других компонентов. Этот флюс не вызывает ухудшения герметичности или коррозии.
Amtech RMA-223 – В отличие от своего предшественника, этот вариант флюса требует промывки после процесса пайки. RMA-223 имеет широкий температурный диапазон и поэтому прост и универсален в использовании.
Этот флюс хорошо удаляет как окислы, так и жировые отложения. Чаще всего такие отложения со временем появляются на некоторых электронных компонентах и дорожках печатных плат.
Amtech RMA-223 – отличный выбор как для новичков, так и для профессионалов. Он недорогой и не выделяет вредных веществ или неприятного запаха при пайке. Этим флюсом очень легко паять, особенно на электронных компонентах. Флюс поставляется в шприце, поэтому у него очень удобный дозатор.
Этот активный флюс необходимо всегда смывать.
10. флюс своими руками
На десятом месте стоят экстремальные варианты флюса, сделанного своими руками – раствор таблеток аспирина в одеколоне, салициловый спирт, электролит из старых солевых батареек (нещелочной), фруктовый сок, оливковое масло, нашатырный спирт с глицерином и т.д. Такие паяльные флюсы используются редко, но помните об их существовании. На случай, если вы окажетесь в глухой деревне с паяльником в кармане.
Что паятьЖелезо, нержавеющая сталь, медь, бронза, цинк, нихром, серебро, никель.
Чем мытьЯ не представляю, как смыть одеколон, смешанный с фруктовым соком, политым оливковым маслом – наверное, проще сжечь все остатки ацетиленовой горелкой.
Вдохновленный Kingbo RMA-218 – закончен.
Поток BGA. Кто использует его сейчас?
Привет, ребята. Я знаю, что это сфабрикованная тема. Но основные темы о BGA находятся гораздо ниже или даже в других разделах.
Хотите узнать, кто и что сейчас сажает?
Вдохновило то, что я посадил на Kingbo RMA-218 – он закончился.
В наличии имелся тюбик отличного мартеновского флюса, полученного с большим трудом давным-давно из блокнота1. И скоро она у него закончится. Прямо от поставщика (ссылка внизу), российский представитель сказал, что может привезти только на 2-3 месяца.
Базовая пайка обычная RMA-223 с aliexpress. Для пайки случаев достаточно. Но под BGA – страшно. Он все время разный, как с точки зрения моих ощущений и того, что я слышал, так и с точки зрения опыта моих коллег.
Я хотел бы услышать от вас, кто недавно использовал BGA? недавно Как вы к этому относитесь?
Ссылка на источник потока была бы признательна.
Чтобы не наступить на очередные грабли.
Или, может быть, мои немецкие коллеги помогут мне с покупкой?
В моем маленьком городе я и мои коллеги собирали и отправляли деньги. Это займет месяц. Если кому-то он нужен в России, я его распакую и отправлю. Единственное, что имеет значение, – это стоимость. Цены на сайте нет.
Мы говорим о флюсе HT00.0117 для неэтилированного топлива: ссылка скрыта от публикации
А может быть, у другого производителя есть что-то достойное-паленое с возможностью покупки простым смертным?
Любая критика или предложения приветствуются.
Благодаря
В твердом состоянии она имеет насыщенный янтарный цвет, знакомый всем, кто работал с канифолью. При нагревании он плавится, выделяя много смолистого дыма, что неудивительно :) Честно говоря, это мой любимый. При нагревании он прекрасно плавится, но также быстро остывает. В твердом состоянии он крошится.
Потоки из Китая: сравнительный обзор
В твердом состоянии канифоль имеет насыщенный янтарный цвет, знакомый каждому, кто работал с канифолью. При нагревании он плавится, выделяя большое количество дыма, который имеет запах смолы, что неудивительно :). Честно говоря, мой любимый вариант. Он прекрасно плавился при нагревании, но довольно быстро остывал. Он крошится, когда твердый.
1.JPG” />1.JPG” />
- Цена: £99
В сегодняшнем обзоре я собираюсь сосредоточиться на трех китайских флюсах, которые я купил на eBay. Я купил их после того, как мой домашний запас этих паяльных принадлежностей начал заканчиваться. Поскольку я никогда раньше не заказывал подобную продукцию из Китая и никогда раньше не использовал китайские флюсы, я решил купить несколько разных баночек за раз, и все они стоили всего лишь копейки – $0,99 за баночку.
Все три партии были заказаны в одном и том же магазине, чтобы не бегать на почту 3 раза. Итак, заказ был выполнен и оплачен, а на следующий день продавец дал мне трекер для их отслеживания. Поэтому всю информацию о движении посылки из Китая в Беларусь вы можете посмотреть здесь.
Итак, как я уже упоминал ранее, я заказал 3 разных флюса.
Мы будем использовать их для лужения и пайки скрученных медных проводов. Однако провода ужасно окислены. Я специально искал три куска с идентичным поперечным сечением и похожей грязью.
Объектом пайки является автомобильный разъем, который уже много лет лежит неиспользованным в моем гараже. Он также сильно окислен и запылен. В целях эксперимента ни провода, ни разъем не будут очищены перед началом “процедуры”. Фактически, мы попытаемся припаять провода (к металлической дуге) на самом разъеме:
Однако прежде чем перейти к обзору, позвольте напомнить, что такое флюс и для чего он используется. Флюс – это вещество (часто смесь) органического и неорганического происхождения, предназначенное для удаления оксидов с поверхности припоя, снижения поверхностного натяжения, улучшения текучести жидкого припоя и/или защиты его от воздействия окружающей среды.
Первый из них – RMA 223Заказывали здесь.
Он поставляется как в шприце, но у этого шприца нет ни поршня, ни иглы :) Не нужно беспокоиться о том, что он случайно протечет.
Тип: RMA-223.
Комбинация высокой интенсивности;
Хорошо обмакивать;
Емкость: 10 мл / 10 куб. см;
Размер: 95 x 35 x 23 мм.
RMA-223 – это высоковязкий нечистый флюс, может использоваться для обработки печатных плат, BGA, PGA, может применяться для пайки и перепайки компьютерных и телефонных микросхем. Это смесь высококачественного порошка сплава и смоляной пасты флюса, позволяет избежать бледно-желтого осадка, поэтому вы можете легко очистить плату.
Этот флюс имеет гелеобразную консистенцию, поэтому его легко наносить. Снаружи он имеет бледно-желтый цвет и мутный на свету.
При нагревании он рассеивается и горит очень хорошо :). Хочется верить, что он также активно проникает между жилами провода.
Другой – PPD PD-18.(Но на жести написано PD-10) был заказан здесь.
Он поставляется в металлической баночке, похожей на лосьон “Звездочка”, но в несколько раз больше. Если в первом случае шприц был герметично закрыт, то железная банка не была такой надежной упаковкой. На момент сбора он был весь покрыт жидкостью, как внутри, так и снаружи. Тщательно вытерев, я положил его обратно на полку. Через некоторое время я вынул его, и снова та же история. Поэтому хранить его нужно аккуратно, не допускать падения банки, потому что содержимое может не дожить до пайки – вытечет.
Описание (google перевод):
Тип: PPD PD-18;
Вес: 10 г;
Особенности:
Обычная высокая интенсивность;
Хорошее погружение;
Нейтральный PH7 ± 3;
Нет. Яд;
Хорошая изоляция;
Гладкая поверхность сварки;
Без износа.
Он имеет более густую консистенцию, чем первый, и более выраженный оранжевый цвет. Они похожи по запаху, но как именно он пахнет, я не могу сказать. Запах знакомый, но я не могу вспомнить, что это такое.
Открытая жестянка обеспечивает прекрасный доступ к содержимому. Вы можете окунуть в него провод или приклеить печатную плату :)
При нагревании он также хорошо растекается и отлично горит. Дыма показалось немного больше, чем в первом случае, и он был более терпким.
Третьим был XY-5 (канифоль для припоя).Заказывали здесь.
Как и второй, он поставляется в баночке, но не металлической, а пластиковой.
Поскольку он прочный, его можно прекрасно транспортировать и всегда держать в кармане. Ничего не прольется, ничего не испачкается.
В твердом состоянии она имеет глубокий янтарный цвет, знакомый всем, кто работал с канифолью. При нагревании он плавится, выделяя довольно много дыма, который имеет запах смолы, что неудивительно :). Честно говоря, мой любимый вариант. При нагревании он прекрасно расплавился, но довольно быстро остыл. В твердом состоянии он крошится.
Описание (google translate):
Название: твердая канифоль;
Вес: 22 грамма (включая коробку).
Немного скудновато, но что имеем, то имеем :)
Возможно, сравнивать первые два образца с этим не совсем корректно, но в целом и первый, и второй, и третий являются флюсом и используются для одних и тех же целей.
Первый провод был припаян с использованием флюса ППД ПД-18 №2. Из-за большого количества грязи и довольно большого сечения провода пришлось использовать не очень много припоя :( Но долго ждать эффекта не пришлось – провод был припаян:
Без использования флюса припой на скобе совсем не хотел прилипать. Если вы посмотрите на фото выше, то увидите, как он стекает с держателя, растекаясь по пластику.
Второй провод был припаян с помощью твердого флюса XY-5 #3 (или канифоли). Честно говоря, первая попытка была не совсем удачной: провод выпал из держателя разъема вместе со всем припоем :) Но вы можете видеть, как припой забрал всю грязь, а скоба получила место без грязи:
Но со второй попытки удалось поместить его туда, куда нужно.
Последним использованным флюсом был флюс №1 RMA 223. Проволока припаялась без проблем и закончила выдержку “ежиком” :)
Ежик – ежиком, но самое главное, что вам нужно от флюса – это упрочнение соединения при пайке. Поэтому самое простое, что я мог придумать для проверки результатов, это попробовать зачистить припаянные провода :) Результат:
Как видите, флюс №2 сработал идеально: сам припой остался на месте, а провод просто отщелкнул его. Приходилось тянуть с большим усилием. Флюс №3 (канифоль) также был довольно хорош: как бы сильно я ни тянул, проволока оставалась на месте. Единственное, что я смог отделить, это изоляцию от проводов :) Flux #1, с другой стороны, разочаровал меня. Припой просто отвалился, и мне не пришлось прикладывать никаких усилий :(
Вывод: RMA 223 не стоит брать, он не справляется со своей задачей как флюс (потому что это скорее вазелин, чем сам флюс). Но XY-5 и PD-18 показали себя с хорошей стороны. Выбирая между ними, я бы отдал предпочтение твердому флюсу, просто потому что его практичнее хранить и он приятнее пахнет :) Но каждый сам решает, что ему покупать.
Да, я мог бы лудить провода и с помощью ортофосфорной кислоты улучшить результат, но я хотел узнать, какой флюс будет работать лучше в самых сложных условиях :)
Помимо основных требований, флюс не должен кипеть и выделять канцерогенные испарения.

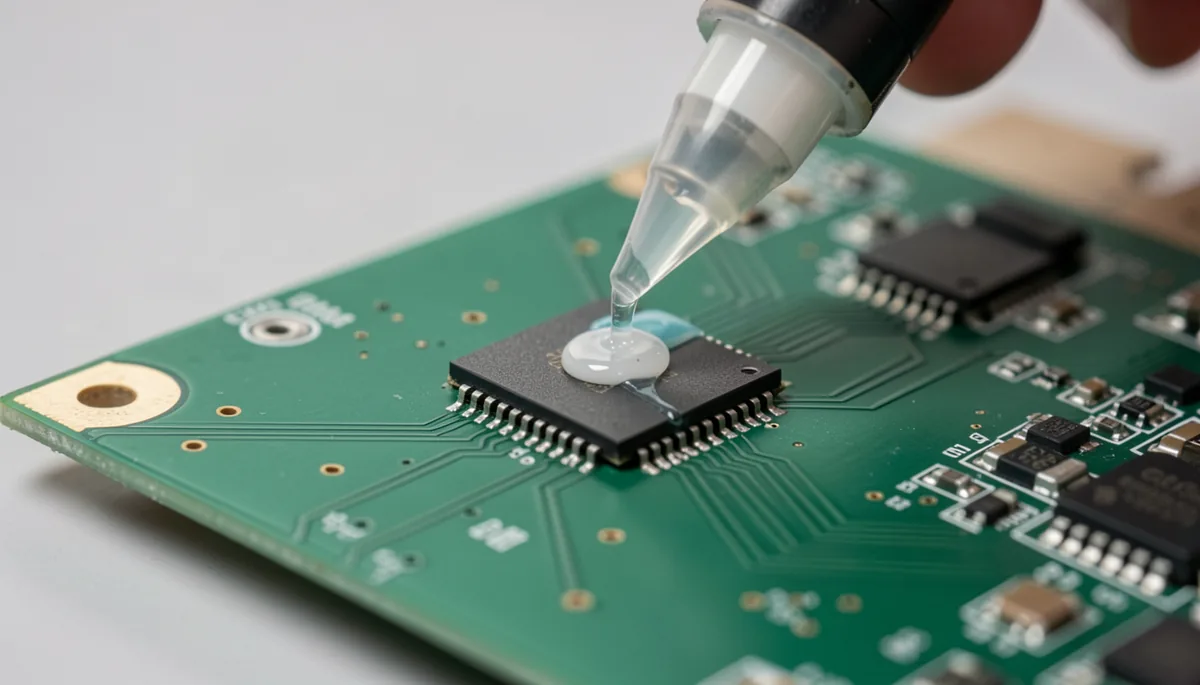

Требования к паяльному флюсу bga
Основная задача этого флюса при пайке, особенно bga компонентов, заключается в удалении оксидов металлов и оксидных слоев на подготовительном этапе процесса пайки.
Флюс хорошего качества должен обеспечивать лучшую текучесть припоя (уменьшая поверхностное натяжение) и предотвращать повторное окисление подготовленной поверхности.
Рабочая температура флюса должна быть ниже температуры плавления припоя, из которого изготовлены контакты микросхемы.
Для оловянно-свинцовых микросхем жидкость (полная температура плавления) в большинстве случаев начинается при температуре 179ºC.

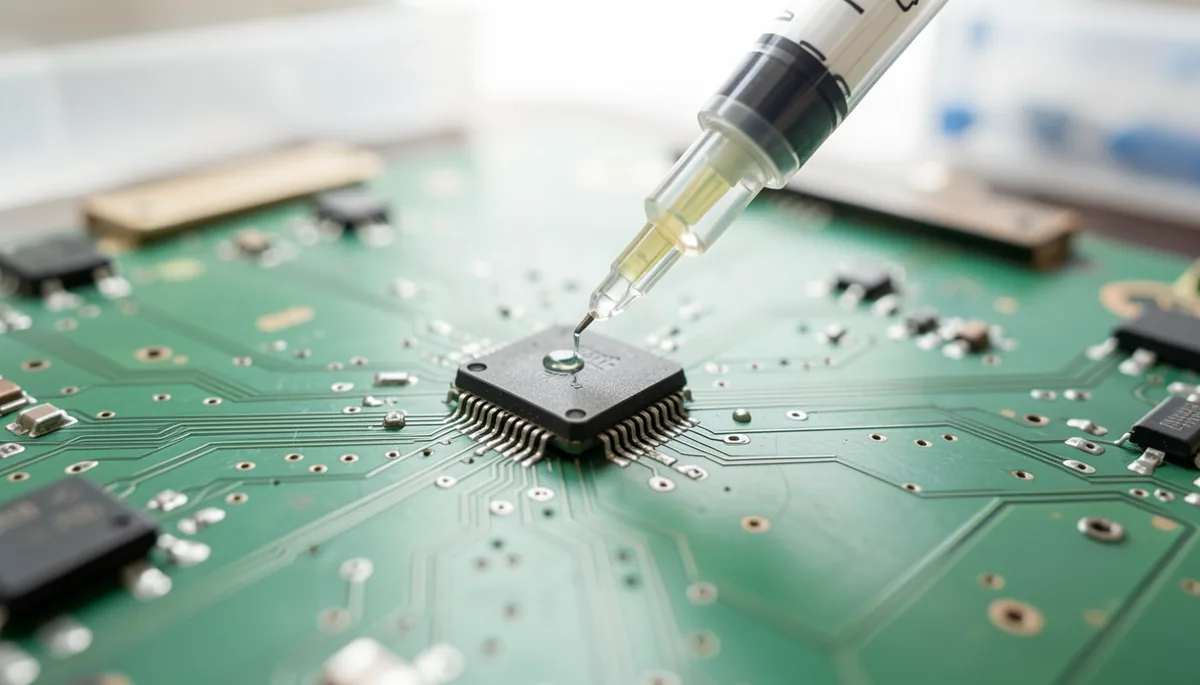

Нанесение паяльного флюса на плату
С другой стороны, поток должен начинаться при температуре, которая на порядок ниже. Для обеспечения удаления всех оксидов из зоны пайки во время полного расплавления.
Еще одно основное требование – флюс не должен кипеть и не должен выделять канцерогенных паров.
Легкое удаление остатков флюса или отсутствие необходимости отмывать флюс – это “обязательное условие”, которое в последнее время рассматривается многими специалистами при пайке стружки шарикоподшипников.
В идеале флюс должен полностью испариться к моменту пайки микросхемы, в крайнем случае, он должен быть диэлектриком и химически инертным по составу.
Для повторного соединения требования к смываемости обычно менее строгие, поскольку флюс гораздо легче смыть с помощью распылителя флюса при открытом доступе к месту пайки.
Заказывали здесь:
Хозяйственный магазин SmileMango
aliexpress.ru/item/328102…269583.0.0.72073ccdk2W5HU
Цена за 3 шт по 100 г + три шпателя = 1000 рублей.
Предложение выгодное, мне кажется очень хорошим.
На YouTube, как и на многих форумах, далеко не “специалисты” в 90% как минимум пишут чушь, не понимая, что имеют ввиду флюсы с разными маркировками, а суть их обзоров, припой, DIY или нет, содержит дрянь, или отличный.
Флюсы нужны не только для пайки и лужения, они также необходимы для пайки и отпайки, но об этом не написано… Возможно, потому что специалисты по ручной пайке.
Мы должны сделать еще одно видео о флюсах,
Flux Review. Руководство “Сделай сам” от единственного эксперта в Российской Федерации.
Как этот)))
Зачистка проводов 0,08 – 0,10 – 1,5 – 2,2 мм2 Руководство DIY от единственного эксперта в РФ.
Три вида паяльных флюсов с Али: 218 – 223 – 559 Обзор.
Недавно я заказал на Али три вида 100gr, потому что запасы заканчивались, а я хотел взять сразу все виды паяльников.
В комплект входят три металлических плоских ножа, которые пригодятся тем, кто занимается ремонтом, для вскрытия коробок.
1 x NC-559-ASM паяльная флюсовая паста
1 x NC-223-ASM паяльная паста с флюсом
1 x паяльная паста с флюсом kingbo RAM 218
Заказывали здесь:
Хозяйственный магазин SmileMango
aliexpress.ru/item/328102…269583.0.0.72073ccdk2W5HU
Цена за 3 шт по 100 г + три шпателя = 1000 рублей.
Предложение выгодное, на мой взгляд, оно выглядит очень хорошо.
На ютубе, как и на многих форумах, как минимум 90% аляповатых “экспертов” пишут чушь, не понимая для чего используются флюсы с разной маркировкой, а суть их обзоров, паяют или нет, из этого делают вывод говно или отлично.
Флюсы нужны не только для пайки и лужения, они также необходимы для пайки и отпайки, но об этом не написано…. Возможно, потому что специалисты по ручной пайке.
Мы должны сделать еще одно видео о флюсах,
Flux Review. Руководство “Сделай сам” от единственного эксперта в России.
Например, вот этот:)
Сечение провода 0,08 – 0,10 – 1,5 – 2,2 кв.мм Справочник специалиста по ручной пайке.
Смываемость флюсов Калоша и Растворитель.
1- Легче всего смыть – -218.
2- Средняя смываемость – 559.
3- Немного хуже смываемость, чем 2- 223
Со всеми тремя типами я пробовал собирать олово с платы, используя окисленную медную проволоку, с помощью паяльника, т.е. без паяльника, без натирания, без зачистки, а просто нанося каплю флюса на плату (не на проволоку) и нагревая феном.
Этот тест показал такую же корреляцию, и соответственно.
1 – на 218 меньше насыщенности.
2 – 559 в среднем.
3 – 223 макс. собрали олово с пластины и перенесли его на оплетенную окисленную проволоку.
Ну и на закуску, для тех кто хочет паять алюминий, этот флюс хорош, если есть лучше то напишите…Или напишите о нем.
Правильный выбор для всех и правильное применение.
Кнопка удачи внизу)))
Правильно подобранный флюс имеет большое значение для качества получаемого паяного соединения. Он удаляет оксидный слой на металле и помогает припою лучше растекаться по соединению. Продавцы AliExpress предлагают сотни флюсов. Мы собрали 6 лучших флюсов для пайки, чтобы облегчить ваше хобби или профессиональную работу.
Лучшие паяльные флюсы от AlieXpress
Если вы новичок в пайке и еще не знаете всех секретов прочного и долговечного соединения, то предлагаем вам ознакомиться с этой статьей. Мы не ставим перед собой задачу охватить весь процесс пайки со всеми его деталями и особым вниманием к каждому металлу, но мы можем обсудить важность флюса и помочь вам решить, какой флюс вам нужен.
Правильный выбор флюса оказывает большое влияние на качество паяного соединения. Он удаляет оксидный слой на металле и помогает припою лучше проникать в соединение. Продавцы AliExpress предлагают сотни флюсов. Мы собрали 6 лучших паяльных флюсов, которые облегчат ваше хобби или профессиональную работу.
Что вам нужно знать:
- Одной из важнейших характеристик флюса является его активность. Чем он выше, тем лучше флюс очищает металл от оксидного слоя. Жидкие флюсы известны своей превосходной паяльной способностью, в основном благодаря своему активному химическому составу.
- При пайке электроники важна коррозионная стойкость. Если флюс на водной основе, его следует тщательно очистить после пайки. В противном случае существует высокий риск короткого замыкания с непредсказуемыми последствиями.
- Флюсы с высоким содержанием канифоли хорошо подходят для пайки и могут защитить соединение от ржавчины. С другой стороны, они не очень активны и плохо удаляют оксидный слой.
Паяльные флюсы можно разделить на категории в зависимости от их агрегатного состояния:
Как использовать?
Паяльные флюсы, особенно с высокой активностью, следует использовать с большой осторожностью. Прежде всего, важно соблюдать рекомендуемую производителем концентрацию и следовать всем инструкциям по нанесению и удалению нанесенного состава во время пайки.
Правильная последовательность операций:
- механическая очистка поверхности;
- нанесение флюса;
- нагрев поверхности с помощью нанесенного флюса;
- Применение припоя;
- охлаждение сварных швов;
- удаление остатков флюса.
В большинстве случаев лучше всего промыть сварные швы этанолом или ацетоном. В качестве альтернативы можно использовать специальные промыватели флюса (например, Kontakt PCC или Flux-Off), которые имеются в продаже.
Особое внимание следует уделять промывке флюсов, содержащих глицерин – это вещество очень гигроскопично, и плохо очищенный шов может очень быстро окислиться.
При выборе конкретного типа флюса учитывайте материал, который вы собираетесь паять.
