Что такое фанкойл - Советы домашнему мастеру о ремонте и строительстве

Четырехтрубная система фанкойлов также позволяет независимо регулировать температуру вне отопительного сезона. При наличии горячей и холодной воды можно выбрать режим охлаждения или нагрева для каждого фанкойла в зависимости от потребностей. Для этого в каждой линии фанкойла должен быть установлен трехходовой клапан, управляемый двухканальным термостатом.

По расположению и конструкции фанкойлы относятся к следующим типам:

Что такое фанкойл, принцип работы

Существует большое разнообразие фанкойлов, различающихся по внешнему виду, эффективности, дизайну и управлению. Это позволяет выбрать устройство, отвечающее всем вашим требованиям, как по производительности, так и по внешнему виду помещения.

Наиболее распространенными фанкойлами являются закрытые устройства. Они предназначены для поверхностного монтажа на стене или полу, или для горизонтального монтажа под потолком. Общий принцип работы системы описан в статье Принцип работы фанкойла, но ниже мы более подробно рассмотрим работу в зависимости от типа.

Глядя на приведенный выше перечень операций, вы можете задаться вопросом: откуда берется вода в устройстве и куда она исчезает после завершения “круга” охлаждения? Это логичный вопрос, и без ответа на него невозможно полностью понять принцип работы устройства. На самом деле, все очень просто: фанкойлу требуется дополнительное оборудование, чтобы охлаждать или нагревать воздух. Если фанкойл используется для охлаждения или нагрева, он подключается к реверсивному чиллеру или тепловому насосу. Если фанкойл используется только для отопления, он подключается к любому отопительному котлу.

Фанкойл – что это такое

Как и в классических сплит-системах, фанкойлы используются для охлаждения и нагрева воздуха в помещении. Легче всего думать о фанкойле как об одной из частей всей системы кондиционирования воздуха. Другое название этого устройства – фанкойл, который состоит из двух частей, одна из которых – вентилятор, а другая – теплообменник. Он полностью оправдывает и объясняет его использование в системе кондиционирования воздуха. Помимо вентилятора и теплообменника, в современных фанкойлах все чаще можно встретить фильтр, основной задачей которого является очистка поступающего воздуха от крупной пыли, пуха и других частиц. Все чаще фанкойлы дополняются пультом дистанционного управления. Из такого краткого описания можно сделать вывод, что это устройство действительно напоминает кондиционер, как по принципу работы, так и по способу управления.

Сравнивая обычную сплит-систему с системой фанкойл, можно увидеть, что принцип работы у обеих практически одинаковый. Единственное различие заключается в способе охлаждения. В сплит-системе это хладагент (в большинстве случаев фреон), в то время как в фанкойлах для охлаждения используется жидкость. Это может быть вода или незамерзающий раствор на основе этиленгликоля.

Частота их использования зависит от нагрузки на систему. В нормальных условиях прибор следует проверять каждые 7-8 месяцев. Вы можете научиться самостоятельно чистить или заменять фильтр, а также проверять работу клапанов и оценивать работоспособность запорной арматуры.

Как это работает?

Это устройства, которые можно классифицировать как имеющие широкий спектр функций.

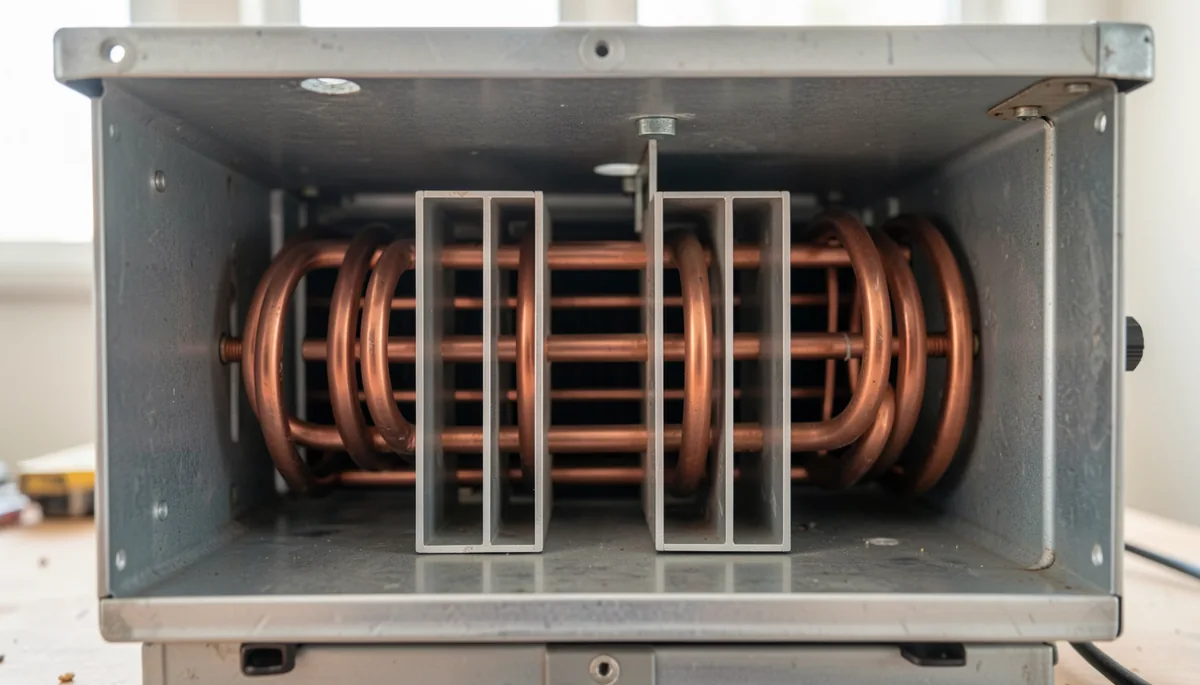

Конструкция самого устройства включает:

фильтры для входящих потоков воздуха;
Теплообменники, которые охлаждают или нагревают воздух;
Вентилятор, который направляет воздушный поток и циркулирует воздух внутри устройства;
Панель управления (которая может быть представлена пультом дистанционного управления).

Одним из важных компонентов системы кондиционирования воздуха в здании является чиллер. Он отвечает за температурные параметры охлаждения или хладагента, который транспортируется по трубам. К одному чиллеру можно подключить несколько фанкойлов. Количество фанкойлов зависит от мощности агрегата.

Принцип работы фанкойла заключается в следующем.

Он заставляет воздух двигаться в определенном направлении, чтобы обеспечить нужную температуру в помещении, и этот тепловой диапазон может варьироваться от очень холодного до очень теплого.
Вентилятор, включенный в систему, отвечает за движение масс (фанкойл сконструирован таким образом, что может быть более одного вентилятора). Когда воздух проходит через теплообменник, он достигает необходимых тепловых показателей.
Если агрегат подключен к улице, к воздушному потоку внутри агрегата добавляется внешняя тяга.

Однако основной принцип работы фанкойла заключается в том, что устройство можно легко интегрировать в существующую систему климат-контроля.

Это означает, что фанкойлы можно легко использовать в сочетании с тепловыми насосами, электрическими системами отопления, котлами. Современные системы чиллеров и фэн-койлов могут обеспечить независимую термостабилизацию нескольких помещений в одном здании. Блок фанкойлов также может быть сконфигурирован для обогрева или охлаждения более чем одного помещения. Но в этом случае, конечно, температура в них также будет одинаковой. Конечно. Это выгодная система в доме, работающая на воде или антифризе.

Система чиллер-фанкойл очень гибкая. Каждый фанкойл может поддерживать заданную температуру в конкретном помещении.

Вентиляторный доводчик или фанкойл

Система чиллеров/фанкойлов – это централизованная, многозональная система кондиционирования воздуха. В этой системе теплоносителем между центральным чиллером (охладителем) и локальными теплообменниками (фанкойлами) является не фреон, а охлажденная жидкость – либо обычная вода, либо водный раствор этиленгликоля.

Различают чиллеры с воздушным и водяным охлаждением, а чиллеры с тепловым насосом могут также использоваться для отопления.

Фанкойлы классифицируются аналогично сплит-системам в зависимости от типа установки: настенные, канальные, кассетные, напольно-потолочные и т.д. Фанкойлы устанавливаются в помещении, где требуется либо охлаждение, либо нагрев воздуха. Блоки вентиляторных доводчиков состоят из

Фильтр для очистки воздуха.

В фанкойл может подаваться как возвратный воздух (воздух из закрытого кондиционируемого помещения), так и первичный воздух (свежий воздух).

Система с центральным кондиционированием воздуха используется для подачи свежего воздуха в помещение.

Системы чиллер-фанкойл имеют много преимуществ перед другими системами кондиционирования воздуха:

Количество внутренних нагрузок (фанкойлов) в одном чиллере практически не ограничено. Мощность чиллера (например, McQuay) может достигать 9 МВт.

Один чиллер, установленный для большого здания, требует минимального пространства и объема для установки.

Благодаря большой теплоемкости теплоносителя можно проложить длинный трубопровод.

Прокладка не требует специфических и дорогостоящих материалов, что существенно влияет на стоимость монтажа.

Система контроллер-вентилятор очень гибкая. Каждый фанкойл может поддерживать свою собственную заданную температуру в помещении.

Можно постепенно увеличивать общую мощность системы, например, по мере ввода здания в эксплуатацию.

Выходной поток воздуха можно регулировать и направлять в нужном направлении. Двойные жалюзи изменяют направление воздуха по горизонтали и вертикали. Жалюзи могут быть фиксированными или откидывающимися. Угол диффузии достигает 120°.

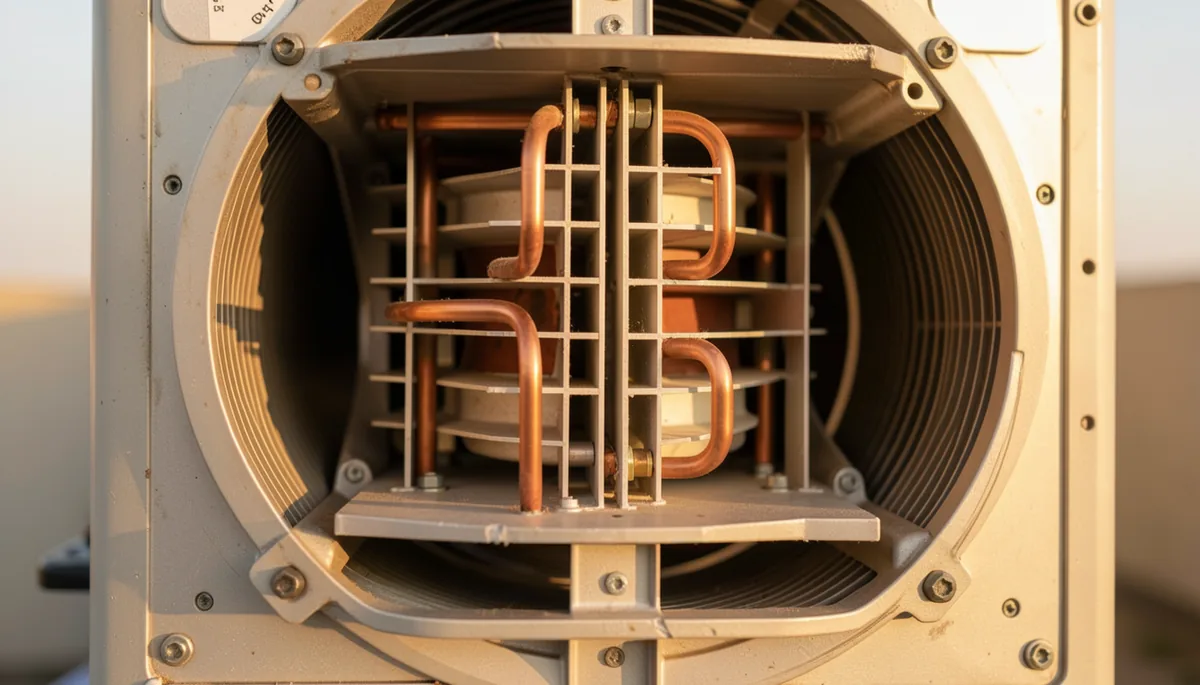

Классификация фанкойлов

Фанкойлы можно классифицировать по количеству теплообменников:

с одним теплообменником (двухтрубная);
с двумя теплообменниками (четырехтрубная).

Блок фанкойлов с одним теплообменником предназначен для работы с чиллером как в режиме охлаждения, так и в режиме нагрева.

Иногда для отопления можно использовать горячую воду из водопровода. Размер основного теплообменника в этом случае больше стандартного, поэтому необходимо установить дополнительный теплообменник, обычно однорядный, с отдельными соединениями для горячего водоснабжения. Это называется четырехтрубный фанкойл.

В случае четырехтрубных фанкойлов основной теплообменник работает как охладитель воздуха от чиллера летом, а дополнительный теплообменник работает как обогреватель помещения зимой.

По компоновке и конструкции фанкойлы относятся к следующим типам:

однопоточная кассета;
четырехпоточная кассета;
настенный монтаж;
воздуховод низкого давления;
воздуховод среднего давления
воздуховод высокого давления;
от пола до потолка;
Дом без пола и потолка;
Кабинет.

Однопоточные кассетные фанкойлы

Кассетные фанкойлы разработаны и изготовлены для использования в различных типах офисов, домах с высокими потолками, административных и общественных зданиях, торговых залах и других помещениях с высотой потолков более 300 см.

Вентиляторный доводчик состоит из двух частей. Скрытая часть устанавливается между структурной плитой и подвесным потолком и не видна изнутри помещения. Эта часть заканчивается на уровне подвесного потолка и закрывается видимой частью – решеткой. Именно решетка видна изнутри помещения, и ее внешний вид создает главное впечатление о кассетном блоке.

Вентиляторные доводчики имеют одно направление выхода воздуха. Этот вариант больше подходит для длинных помещений и тех, где поток воздуха не будет сильно беспокоить жильцов. Направление выхода воздуха можно регулировать горизонтально или вертикально с помощью заслонок.

Четырехпоточные кассетные фанкойлы

Наиболее распространенными в этой серии являются четырехпоточные конвекторы с кассетным теплообменником. Воздух равномерно распределяется в четырех направлениях. Чаще всего их устанавливают в офисах, гостиных, ресторанах и помещениях с богатым интерьером.

Четырехпоточные фанкойлы выпускаются двух размеров: 600×600 и 900×900 мм (тонкие). Первая соответствует размерам одной секции подвесного потолка.

Все кассетные фанкойлы могут работать в режиме охлаждения или нагрева.

В кассетные фанкойлы Dantex можно успешно подавать воду или любую антифризную жидкость с концентрацией до 60%.

Корпус катушки кассетного вентилятора изготовлен из пластика, устойчив к вибрациям и бесшумен. Внутри фанкойла находится медно-алюминиевая оребренная труба, расположенная вертикально, однорядный теплообменник, имеющий сложную изогнутую форму и образующий четыре стороны параллелограмма с квадратным основанием.

Внутри фанкойла, в центральной части, находится центробежный вентилятор, который втягивает воздух из помещения и направляет его на четыре стороны теплообменника. Воздушный поток, охлажденный или нагретый при прохождении через теплообменник, возвращается в помещение через выпускные жалюзи.

На входе и выходе фанкойла установлены фильтры грубой очистки, которые защищают теплообменник от пыли и крупных частиц в воздухе и очищают воздух в помещении.

Выходной воздушный поток можно регулировать и направлять в соответствии с предпочтениями пользователя. Жалюзи со всех четырех сторон изменяют направление воздушного потока по вертикали. Жалюзи имеют фиксированное положение или могут быть откидными. Диапазон поворота жалюзи составляет до 120°.

На одной из сторон скрытой части четырехпоточного фанкойла имеются отверстия, к которым можно подсоединить воздуховод свежего воздуха. В этом случае кассетный фанкойл может работать в режиме приточного воздуха с долей свежего воздуха до 25%.

Перед блоком может быть установлен трехходовой клапан, который регулирует поток тепла/холода через теплообменник в зависимости от тепловой нагрузки блока.

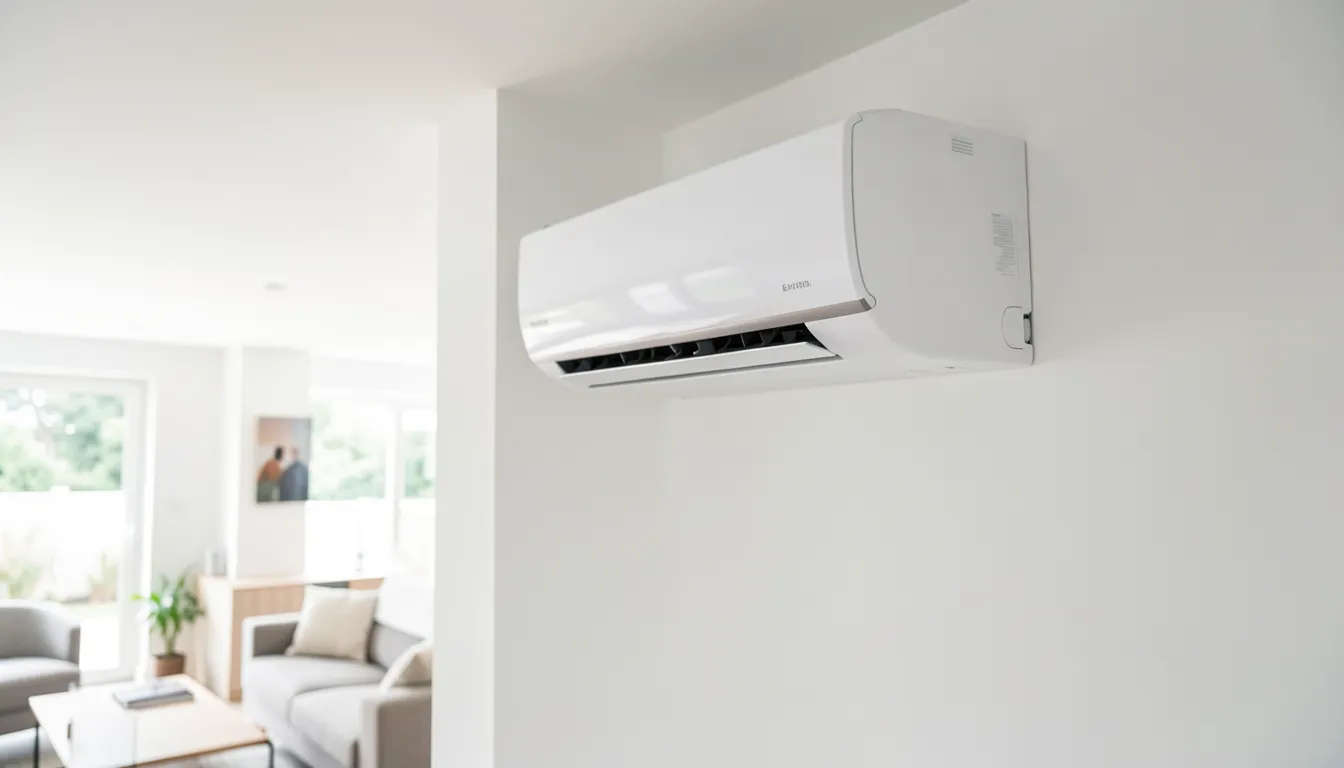

Настенные фанкойлы

Настенный фанкойл очень похож на внутреннюю сплит-систему. И он хорошо сочетается с интерьером комнаты.

Настенные фанкойлы чаще всего используются в квартирах или других жилых помещениях, небольших офисах, коттеджах, но могут применяться и в других помещениях с высотой потолка до 270 см.

Блоки с фанкойлами могут работать в режиме охлаждения или нагрева.
В настенные фанкойлы можно подавать воду или любую незамерзающую жидкость консистенции до 60%.

Поскольку фанкойлы работают в помещениях, где находятся люди, к ним предъявляются повышенные требования по шумовыделению. По этой причине фанкойлы разрабатываются так, чтобы содержать как можно меньше компонентов, издающих шум.

Корпус катушки вентилятора изготовлен из пластика, который не издает шума при вибрации компонентов устройства. Внутри фанкойла установлен медно-алюминиевый теплообменник типа “оребренная труба” со сложной изогнутой формой.

Блок фэн-койла также оснащен центробежным вентилятором, который забирает воздух из помещения в верхней части блока и направляет его на теплообменник. Поток охлажденного или нагретого воздуха из теплообменника возвращается в помещение через выпускные жалюзи.

На входе и выходе воздуха из фанкойла установлен фильтр грубой очистки, который защищает теплообменник от пыли и крупных частиц в воздухе, а также очищает воздух в помещении.

Выходящий поток воздуха можно регулировать и направлять в нужном направлении. Двойные жалюзи изменяют направление воздуха по горизонтали и вертикали. Жалюзи могут быть фиксированными или откидывающимися. Угол диффузии достигает 120°.

Канальные вентиляторные доводчики

Канальные змеевики имеют переменный диапазон расходов и выходных напоров, что позволяет подключать их к любому типу воздухораспределительных каналов. Канальные змеевики могут быть оснащены секциями (увлажнение, фильтрация и т.д.).

низкое давление
среднее давление;
высокое давление.

Канальные змеевики – это особый тип устройств. Во-первых, такие устройства не имеют пластикового, декоративного корпуса, так как их внешний вид не играет роли для потребителей. Во-вторых, все модели канальных вентиляторных доводчиков, помимо функции охлаждения/нагрева, могут подавать свежий воздух в объеме до 25% от объема приточного воздуха.

Единственным требованием для установки является наличие свободного пространства между основным (строительным) потолком и подвесным потолком. Именно в этом пространстве устанавливаются канальные вентиляторные доводчики.

Уровень звукового давления этих агрегатов, как и большинства фанкойлов Dantex, не превышает стандартных значений, что позволяет устанавливать их в помещениях, где люди живут, работают или находятся длительное время, включая общежития. Место установки этих фанкойлов практически не ограничено назначением и типом помещений: квартиры, гостиничные номера, коттеджи, частные дома, коммерческие помещения любых размеров, общественные и административные здания, производственные помещения.

Канальные фанкойлы Dantex могут успешно работать не только с водой, но и с любой незамерзающей жидкостью до 60%.

Независимо от головки, фанкойл имеет центробежный вентилятор, который забирает воздух из помещения с одной стороны фанкойла, направляет его в теплообменник и возвращает в помещение охлажденным/нагретым через другую поверхность фанкойла. Для подачи воздуха из помещения используются воздуховоды, один конец которых соединен с воздухозаборниками. Другой конец каждого воздуховода подключен к входу вентиляторного доводчика. К выходу фанкойла также подключается воздуховод, подающий обработанный воздух в помещение в одной или нескольких точках. Воздуховоды должны быть теплоизолированы для предотвращения образования конденсата.

Места выхода и входа воздуха в помещениях закрываются декоративными решетками, предпочтительно другого дизайна. Выход и вход воздуха не должны располагаться близко друг к другу, чтобы не нарушать распределение температуры по помещению.

Фильтр грубой очистки для фанкойла устанавливается на входе воздуха в блок для защиты теплообменника от пыли и крупных частиц в воздухе и для очистки воздуха в помещении.

Перед блоком может быть установлен трехходовой клапан для регулирования потока тепла/холода через теплообменник в зависимости от тепловой нагрузки блока.

Вентиляторные доводчики от пола до потолка

Напольно-потолочные фанкойлы чаще всего используются в больших помещениях, как правило, без постоянного жильца. Они более шумные, чем другие типы внутренних блоков, и жильцы не должны находиться в таких помещениях в течение длительного времени. Кроме того, стоящие внутренние блоки можно устанавливать в помещениях, где уже есть шум.

На фото слева показан змеевик колонного вентилятора, на среднем фото – змеевик кассетного вентилятора, а на фото справа – змеевик потолочного вентилятора.

Преимущества и недостатки фанкойлов

Очевидным преимуществом кондиционера с фанкойлами является возможность точного поддержания желаемой температуры в разных помещениях. Многозональные системы позволяют очень широко регулировать параметры климата в пределах одного здания. Другие преимущества по сравнению с обычными кондиционерами

стоимость агрегата на 2-3 комнаты явно ниже, чем стоимость мульти-сплит системы с идентичной производительностью;
источники тепла и охлаждения расположены в техническом помещении или снаружи, наружные блоки не загораживают фасад;
Фанкойлы могут быть расположены на расстоянии от 50 до 200 метров от чиллера;
Коммуникации между блоками выполнены из недорогих пластиковых труб – полиэтилена низкого давления или полипропилена (последний требует пайки);
В случае поломки и протечек проще произвести ремонт, заполнив систему очищенной водой.

Осторожно. Расстояние от чиллера до фанкойла ограничивается только из соображений целесообразности, поскольку слишком длинные трубопроводы приводят к большим потерям тепла (холода) и повышенному потреблению энергии эффективным насосом.

Не думайте, что вентиляторный охладитель подходит только для использования в промышленных зданиях. Торговые марки Daikin, Carrier и Gree выпускают небольшие двухвентиляторные чиллеры мощностью 3…10 кВт, вполне подходящие для частных домов.

Блоки с двумя вентиляторами все равно дороже, чем две отдельные сплит-системы;
размер и вес холодильного агрегата;
Требуется квалифицированная установка и ввод в эксплуатацию;
Оборудование необходимо обслуживать, ежегодно вызывая технических специалистов.

В промышленных масштабах сплит-системы VRF на основе фреона остаются главными конкурентами систем VRF на основе воды. Только к наружному парокомпрессионному блоку можно подключить до 50 внутренних блоков. Стоимость оборудования примерно одинакова, но фанкойлы выигрывают за счет простоты прокладки воздуховодов и более низкой стоимости пластиковых труб по сравнению с медными. Отдельная история – утечка фреона из огромной системы, которую не так-то просто найти и удалить.

В известных сплит-системах внутренний блок – это то же самое, что и фанкойл. Только сплит-системы охлаждают или нагревают воздух с помощью хладагента – специального газообразного вещества, обычно фреона. С другой стороны, фанкойл использует жидкость – воду или незамерзающий водный раствор этиленгликоля.

Что такое фанкойл?

Фанкойл – это устройство, которое охлаждает или нагревает воздух в помещении. Вентиляторный доводчик является частью общей системы кондиционирования воздуха. Его также называют фанкойлом. Фанкойл состоит из двух частей: вентилятора и катушки. Часто он оснащен фильтром грубой очистки, чтобы не допустить попадания в устройство крупной пыли, пуха и другого мусора. Современные модели оснащены пультом дистанционного управления.

В знакомых нам сплит-системах внутренний блок представляет собой тот же фанкойл. Только сплит-системы охлаждают или нагревают воздух с помощью хладагента – специального газообразного вещества, обычно фреона. Фанкойл, с другой стороны, работает с жидкостью – водой или антифризом – водным раствором этиленгликоля.

Принцип работы Вентиляторная катушка проста:

Вентилятор “всасывает” воздух из помещения и направляет его в теплообменник.
Тем временем в теплообменник поступает холодная или теплая вода, в зависимости от желаемой температуры воздуха.
Вода в теплообменнике поглощает или передает тепло воздуху.
Затем охлажденный или нагретый воздух возвращается в помещение – при желаемой температуре.
Если система настроена на воздушное охлаждение, на теплообменнике образуется конденсат, который откачивается в канализацию или наружу.

Но откуда вода попадает в теплообменник? Для получения фанкойла требуется дополнительный блок. Для нагрева воздуха используется бойлерная система или тепловой насос, а для охлаждения – чиллер. Об устройстве охлаждения мы поговорим чуть позже.

В каждой комнате может быть более одного фанкойла – так же, как и в случае с радиаторами. Количество блоков зависит от размера помещения и требований к температуре воздуха.

Фанкойл может работать не только в режиме рециркуляции, но и в смешанном режиме, т.е. комбинируя комнатный воздух со свежим. Однако эта опция доступна не для всех устройств, а только для тех, которые подключены к приточному воздуху.

размеры (Д × Ш × В), мм: 1005×590×253

Зачем фанкойлу нужен блок охлаждения?

Охлаждающий блок так же необходим для фанкойла, как наружный блок сплит-системы для внутреннего блока. Он производит тепло или холод для питания системы чиллера/фанкойла. Существует несколько типов этого оборудования. Они различаются по принципу действия:

Абсорбционные чиллеры (ABHM) способны производить тепло или холод при низкой разнице температур между внешней средой и хладагентом. В качестве теплоносителя в них используется раствор бромистого лития, который находится под очень низким давлением.
Парокомпрессионные чиллеры – это традиционные агрегаты, которые можно увидеть на крышах промышленных зданий и торговых центров. Их рабочий цикл точно такой же, как и у кондиционера. Передача тепловой энергии осуществляется путем конденсации и испарения фреона.

Существуют также чиллеры с функцией нагрева и без нее. Между ними нет серьезных конструктивных различий, но они отличаются по стоимости. Чиллеры с функцией нагрева немного дороже обычных чиллеров.

По принципу охлаждения различают два типа чиллеров:

Охладители – в них контур погружен в резервуар с водой или в проточную воду. Преимуществом этих охладителей является их высокая эффективность и низкая зависимость от колебаний температуры.
Воздух – их контур находится на открытом воздухе и отдает или получает от него тепло. Преимуществом чиллеров с воздушным охлаждением является их относительно низкая стоимость, но их COP изменяется в зависимости от температуры воздуха и скорости ветра.

Различают охладители в виде:

Моноблок;
Охладители сплит-типа.

В моноблоке контур отвода тепла расположен в одном корпусе с компрессором и другими компонентами. Это оборудование легче установить, но не всегда легко обслуживать.

В случае сплит-чиллера контур находится в воде или снаружи, а основной блок может быть установлен внутри здания. Они соединены между собой фреоновой линией. Такие блоки проще в обслуживании, но стоят дороже моноблочных.

Бесфреоновое и зонированное кондиционирование воздуха – это разница между фанкойлом и кондиционером. В качестве рабочей жидкости можно использовать дистиллированную воду или антифриз. В результате вместо медных труб можно устанавливать обычные водопроводные трубы.

Фанкойл: что это такое и как он работает

Фанкойлы являются частью единой системы регулирования температуры – чиллера/фанкойла. Вместо фреона используется вода или антифриз. В зависимости от задачи, чиллер охлаждает или нагревает рабочую жидкость. Она поступает по трубам к вентиляторным доводчикам в отдельных помещениях. Вентилятор и теплообменник используются для изменения температуры в помещении.

Этапы работы устройства.

Изменение температуры охладителя.
Подводка рабочей жидкости к вентиляторным доводчикам.
Передача холода (тепла) воздуху через теплообменник. Для обеспечения циркуляции воздуха установлен вентилятор.
Жидкость возвращается в охладитель для повторного изменения температуры.

Бесфреоновое и зональное кондиционирование – это разница между фанкойлом и кондиционером. В качестве рабочей жидкости можно использовать дистиллированную воду или антифриз. Таким образом, вместо медных труб можно устанавливать обычные водопроводные трубы.

Важно. Фанкойлы можно подключать к чиллеру поэтапно. Увеличение количества точек кондиционирования в помещениях ограничено только мощностью наружного блока.

В то время как в большинстве холодильных систем циркулирует газообразный хладагент, в системе чиллер-фанкойл, как упоминалось выше, это вода или водный раствор C2H6O2. Это изменение означает следующее:

Описание видео

Система охлаждения со змеевиком. Схема, ограничения, область применения.

Система чиллер-фанкойл способна одновременно обеспечивать стабильную температуру в нескольких зданиях и этажах одновременно, поддерживая автономный режим для каждого помещения. Это могут быть:

Производственные цеха крупного завода и складские помещения;
многоэтажные здания, которые служат для офисов, бизнес-центров и административных целей;
спортивные площадки, торговые центры и гостиничные комплексы;
большие концертные залы;
супермаркеты и гипермаркеты с неограниченным количеством этажей и отделов;
крупные больницы, санатории и курорты.
