10 ошибок при подключении кухонной вытяжки к электричеству и вентиляции.
Как известно, кухонные вытяжки могут быть классическими или рециркуляционными. Первый направляет воздух в вентиляционный канал или непосредственно наружу.
Рециркуляционная вытяжка просто пропускает через себя воздух и задерживает жир. Он оснащен фильтрами, которые очищают воздух от неприятных запахов.
Для начала давайте кратко перечислим основные ошибки, с которыми вы столкнетесь на своем пути. Ниже приведены решения и наиболее распространенные методы установки.
1 Подключение воздуховода к системе естественной вентиляции – самая распространенная ошибка.
Некоторые оставляют решетку для естественного движения воздуха, но при этом умудряются перекрыть ее самим воздуховодом.
2 Подключение воздуховода слишком малого диаметра с помощью мощного адаптера вытяжки с большим выходным фланцем.
Рекомендуемые размеры для круглых воздуховодов – d=125 мм. Для прямоугольных воздуховодов, 204*60 мм.
3 Воздуховод выводится наружу через самодельное отверстие в стене.
Это запрещено большинством нормативных актов. Конкретные моменты будут приведены далее в тексте.
Конечно, можно проложить отдельный воздуховод до самой крыши. Но стоит ли оно того? Хотя это решение обычно используется в ресторанах и кафе, расположенных на первых этажах высотных зданий.
Кстати, запрет на выпуск воздуха через стену наружу не распространяется на частные дома, а только на многоэтажные здания.
4 Сложная геометрия трассы с большим количеством переходов и поворотов.
Это в первую очередь повлияет на уровень шума. Хотя, конечно, сами повороты – не самое большое зло. Иногда без них не обойтись.
Повороты, которые следуют один за другим, без участков ускорения, опасны.
5 Подключение вытяжного устройства со слишком высокой производительностью (например, 1000 м3/ч) к стандартному воздуховоду с пропускной способностью около 300 м3/ч.
Обратите внимание, что производительности 200-300 м3/ч вполне достаточно для удаления всех запахов с минимальной нагрузкой на вентиляцию дома.
6 Установка вытяжки на неправильной высоте.
Высота установки напрямую зависит от того, какая у вас плита – газовая или индукционная.
7 Установка пластикового вентиляционного отверстия без хорошего уплотнения или соединение деталей с помощью клея.
Поверьте, иногда эту конструкцию приходится разбирать.
8 Верхнее, а не нижнее размещение щелей в декоративной решетке в той же раме, что и воздуховод.
Смотрите ниже, почему это ошибка и когда это можно сделать.
9 Отсутствие отдельного выхода в верхней части стены для подключения вытяжки.
Следовательно, его можно подключить любым удобным для вас способом, используя адаптеры и удлинители. Не забывайте, что это, в конце концов, не портативный прибор, как вентилятор, обогреватель или портативный кондиционер.
Это означает, что он должен быть подключен постоянно и интеллектуально.
10 Неправильная установка обратного клапана.
Он должен быть вырезан и установлен под правильным углом и наклоном. В противном случае он не будет работать должным образом.
В целом, установку вытяжки можно разделить на два основных этапа. Первое – это подключение к электрической сети. Вторая – это установка воздуховодов и все, что с этим связано.
Давайте рассмотрим каждый из них в отдельности.
Этот этап является самым простым. Очень хорошо, если вы изначально спланировали свою кухню, грамотно распределили расположение всех розеток и электрических выходов.
Как не совершить множество элементарных ошибок и сохранить все дистанции, вы можете прочитать в этой статье.
Если у вас нет розетки для подключения вытяжки, ее необходимо установить. Для этого вам понадобятся следующие материалы:
- Трехжильный кабель ВВГнгЛс 3*2,5мм2
Используйте этот тип кабеля (индекс Ls) для бытовых электроустановок.
- Стандартная розетка 16A с заземлением
Вытяжка, в отличие от других кухонных приборов, является прибором с низким энергопотреблением. Поэтому нет необходимости тянуть под него отдельную проводку непосредственно от распределительного щита.
То же самое нельзя сказать о плите или посудомоечной машине.
Оказывается, этот прибор можно подключить от общей группы розеток ближайшего дистрибьютора.
Протяните кабелепровод или кабельный канал от распределительного щита до места будущей розетки и установите под ним розетку.
Эта розетка расположена вверху, почти под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места зависит от длины воздуховода и минимальной высоты, необходимой для установки вытяжки над варочной панелью.
Часто для его установки необходимо вырезать отверстие в ближайшем кухонном шкафу.
Затем вы зачищаете кабель, маркируете провода и соединяете их вместе в распределительной коробке.
Остается только правильно подключить розетку.
Проводка к кухонному шкафу готова. Давайте перейдем к проводам.
Задача при установке заключается в том, чтобы правильно соединить воздуховоды, не нарушая естественной вентиляции квартиры.
Некоторые мастера советуют вывести всю конструкцию на улицу через ближайшую стену. Однако это запрещено СНиПом.
Там четко указано, что такой проем не может быть расположен ближе 8 м от соседнего окна. Поскольку это окно рассматривается как наружное вентиляционное отверстие.
В этом случае обратитесь к практическим кодексам SP54 и SP60.
Итак, вы просверлите большую дыру в стене, потратите много нервов и денег, а ваш сосед пожалуется на вас, и вы ОБЯЗАНЫ все исправить.

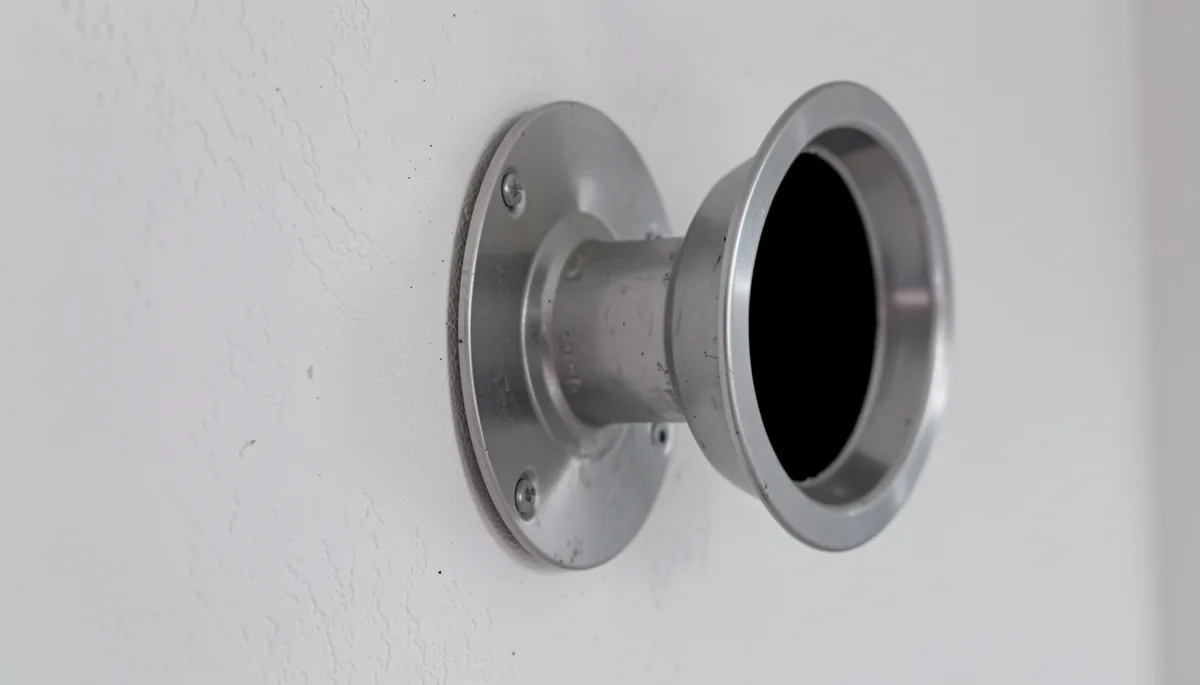

Как же большинство потребителей устанавливают контакт? Берут обычную волну, надевают ее на выпуск, растягивают и прикрепляют к фланцу, который вкручивают в отверстие в вентиляционной трубе.
Вот и все. Просто, дешево и неправильно. Каковы недостатки этого метода? Во-первых, шум.
Когда воздух проходит через такой ребристый дымоход, он издает очень неприятный шум.
Но главное – когда прибор выключен и не работает, естественная вентиляция принудительно вытягивает воздух из квартиры через вытяжку. Воздуховод не только может быть засорен, но летом иногда вообще нет тяги (из-за одинаковой температуры внутри и снаружи дома).
Более того, вы ставите на пути воздуха замасленную решетку радиатора, двигатель, турбину и т.д. Кроме того, воздухозаборник будет находиться не на уровне потолка, а в центре кухни.
Хотя поступление всех запахов и отходов должно быть как можно выше.
Это приводит к риску появления плесени и сырости. В межсезонье дверь может разбухать и закрываться с трудом.
Вы будете испытывать кислородную недостаточность и постоянно чувствовать себя плохо. Некоторые люди смущаются и считают, что на них наложено проклятие или что в квартире плохая энергетика, но на самом деле это так и есть – плохая вентиляция!
Когда в советское время мы проектировали наши многоэтажные дома, наши инженеры считали, что воздух будет засасываться в квартиру, в том числе, из-за щелей в деревянных окнах.
Для улучшения ситуации в таких случаях рекомендуется установить приточный клапан на пластиковое окно.
Вместо блокировки это можно сделать более разумным способом. Каковы альтернативы этому?
Первый – вместо гофрированной трубы взять пластиковую трубу (например, d-125 мм) и вставить ее через один или несколько изгибов в вентиляционное отверстие. В то же время в проеме под потолком делается разделение.
Сверху устанавливается вход для трубы, а внизу оставляется небольшой прямоугольник через решетку с клапаном для естественного притока.
Решетка должна находиться внизу, а не вверху. В противном случае поток воздуха из вытяжного устройства будет дуть вверх и поднимать так называемый обратный клапан.
Хотя, конечно, если у вас более сложная конструкция клапана – круг или прямоугольник со смещенной осью вместо прямых полосок полиэтилена, или сплошная перегородка, не стесняйтесь размещать ее как угодно – сверху, сбоку или снизу.
Однако в реальности вся эта конструкция часто не работает так, как задумано. Когда вытяжное устройство включено и давление создано, небольшая часть пыли все равно просочится через щели, микроотверстия и благополучно попадет в кухню на стол.
Ни один обратный клапан не является на 100% эффективным. Большая часть воздуха уходит, но постепенное накопление пыли внутри квартиры – это факт.
А когда вы отключите вытяжку из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узкие решетки будет во много раз хуже.
Вы можете сделать это гораздо лучше.
Для этого вам понадобятся:
- пластиковый воздуховод
- эксцентриковый обратный клапан
- тройник
Результатом стал этот проект.
Как все это работает? Когда вытяжка выключена, клапан будет открыт, и теплый воздух из кухни будет беспрепятственно поступать в вентиляционный канал. Как только вы включаете вытяжку, клапан автоматически закрывается, перекрывая поток воздуха в помещение.
Это гарантирует, что все запахи из вытяжки беспрепятственно выходят наружу. Когда вы выключаете его, давление в канале сбрасывается, и клапан автоматически открывается, соединяя вентиляционную шахту с квартирой.
Как все это выглядит на практике? Для производительности до 300 м3/ч (низкая скорость большинства пылесосов) вполне достаточно трубы d-125 мм. Розетка на самом устройстве также может быть больше.
Например, для 650 м3/ч вам понадобится труба d-150 мм. Однако вы вряд ли найдете такие пластиковые трубы, а если использовать следующий стандартный размер d-160 мм, то получится огромная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.
Кроме того, вам придется долбить стену и расширять первоначальное вентиляционное отверстие.
Поэтому в большинстве случаев оптимальный диаметр составляет 125 мм. Вам не нужно больше.
Производительность принудительного воздуха в стандартных воздуховодах и шахтах 100*150 мм составляет 400 м3/ч.
Воздушный поток более 450 м3/ч туда не поместится (это доказано на практике), даже если на крышке написано 1200 м3/ч!
Помните также, что диаметр воздуховода не должен быть слишком маленьким по отношению к выходному отверстию вытяжки. В противном случае вибрации и шум будут настолько сильными, что вам придется каждый месяц заново проклеивать конструкцию.
Соединение различных диаметров осуществляется с помощью специальных адаптеров.
Приступаем к установке. Сначала установите адаптер на карниз и выполните соединение с вертикальной секцией.
Для улучшения звукоизоляции рекомендуется использовать тепло- и звукопоглощающий материал толщиной 5 мм.
Также было бы неплохо приклеить декоративную крышку на внутреннюю и самую громкую часть – адаптер. Именно здесь наблюдается наибольшая турбулентность.
Затем разместите колена под углом 90 градусов и другие прямые участки воздуховодов по мере необходимости так, чтобы они в конечном итоге выходили к отверстию в стене.
Все это приклеивается силиконом, а не суперклеем. Нигде не должно быть пробелов.
Достигните ти. На нем установлен клапан со стороны помещения.
Обратите внимание, что это клапан с гравитационным приводом! Он открывается не под действием потока воздуха, а под действием собственного веса.
Одна половина тяжелее другой и установлена под небольшим углом в 2 градуса.
Вход в саму вентиляционную шахту должен быть оштукатурен, а все острые углы удалены до начала всех монтажных работ. Это придаст входу максимальные аэродинамические свойства.
Площадь поверхности должна быть примерно такой же, как у стандартного круглого колена 90 градусов.
Рекомендуется добавлять в штукатурный раствор жидкость ceresit (ceresit CT99).
Отверстие будет подвержено воздействию жира и влаги. А ceresit содержит компоненты, которые предотвращают образование плесени.
Однако ни в коем случае нельзя использовать гипсовую штукатурку. Его использование в вентиляционных шахтах – прямой путь к образованию плесени и грибка.
Прикрепите секции стандартного воздуховода к тройнику с обеих сторон. Со стороны стены заложите кирпич на глубину 5-7 см в вентиляционный канал. Сама розетка украшена квадратной рамкой.
Со стороны кухни установите обратный клапан на тройнике. На заводе это будет довольно долго. В этом случае его лучше укоротить, чтобы этот “пушок” не выступал слишком сильно.
Клапан помещается внутрь куска стандартной трубы диаметром d-125 мм, и эта труба накладывается и силиконизируется на тройник.
Если вся конструкция кажется вам слишком громоздкой, а торчащая труба с вентилем не очень эстетичной, вы можете сделать что-то другое. Трубы должны быть выполнены не в виде круглых, а в виде прямоугольных труб.
Для этого отрежьте вышеуказанный обратный клапан на прямом участке как можно ближе к изгибу.
В этом случае вы не сможете получить заводское подключение, поэтому вам придется обойтись своими силами. Вы покупаете прямоугольный тройник с круглым выходом на одной стороне.
Затем эта круглая часть отрезается, а на ее место вставляется обратный клапан.
Многие люди сталкивались с этой проблемой и решили ее таким образом.
Сама заслонка также установлена с вертикальным смещением. Верхняя точка поворота, если судить по циферблату часов, находится в 13.00 (1 час), а нижняя – в 17.00 (5 часов). Это происходит, когда направление потока направлено справа налево.
В противном случае круг располагается в положении “11 часов – 7 часов”.
Для более надежной работы и стабильного открытия заслонки можно приклеить к одной из ее сторон немного утяжеляющего материала (не более 2 грамм). Приклейте его близко к краю.
Кстати, не выбрасывайте круглый патрубок, который вы отрезали ранее. Сверху он плотно прикладывается к клапану, а затем на него монтируется декоративная решетка-диффузор.
Каковы нюансы этого метода? Если у нас есть вытяжной вентилятор, который проходит прямо над вентиляционным каналом, а труба воздуховода прямая, без горизонтальных изгибов, то клапан, установленный на таком прямом участке, не будет работать должным образом, по крайней мере, не на 1-й скорости.
Повышенное давление просто не может привести к его закрытию. Воздух, движущийся по прямой, будет облетать этот “изгиб”. Я уверен, что будет какой-то угол.
Клапанную крышку и ее вращающиеся механизмы легко чистить, и можно не бояться, что она засалится. Для этого вам нужно будет ежедневно по несколько часов в день жарить на плите и тушить в духовке огромного кабана, не меньше.
Если вам не нужна видимая полость в потолке, вы можете установить тройник так, чтобы центральное колено было обращено к стене, а клапан – в сторону. Отверстие также следует закрыть декоративной крышкой.
Все будет выглядеть намного красивее. Однако из-за дополнительного поворота эффективность естественной вентиляции будет несколько снижена. А решетка радиатора уменьшит его еще на двадцать процентов.
Кроме того, очистить воздуховод вручную или с помощью пылесоса будет невозможно. Однако многие пытаются делать это сознательно и даже прячут всю конструкцию в деревянный или пластиковый ящик.
Красота должна быть принесена в жертву, говорят они.
Несмотря на все преимущества, существует много критиков этой системы вентиляции. Они считают, что таким образом нарушается система вентиляции всего дома.
Например, вы можете управлять, но подумали ли вы о своих соседях? Утверждается, что из-за такого подключения вытяжки к системе вентиляции все запахи из вашей кухни будут автоматически проникать в квартиры верхних этажей.
Вы начинаете жарить блины, а все соседи уже знают об этом. Но все критики ошибаются, основываясь на неверных представлениях о вентиляции в многоквартирных домах.
Они считают, что существует один общий воздуховод 110*150 мм с “отверстиями” для каждой квартиры, начиная с первого этажа и выше.
В действительности в 5-этажных домах все воздуховоды индивидуальны, и маловероятно, что вы сможете выдувать запахи к соседям. В домах 6 этажей и выше уже существует система вентиляции с вытяжкой воздуха через сателлитные каналы, которые через один этаж соединены с общим коллективным каналом.
Этот общий воздуховод имеет площадь поперечного сечения в 6-8 раз больше, чем отдельные воздуховоды 110*150 мм в квартирах.
Схематически такая система вентиляции для многоэтажного здания может быть представлена следующим образом.
Смотрите – естественная тяга из квартир составляет в лучшем случае 100-150 м3/ч. У вас есть девятиэтажное здание. Первые семь этажей нарезаются обычным воздуховодом 510*270 мм, а то и больше. Результирующий естественный поток в нем составляет около 1000 м3/ч.
И тогда, вместо обычного притока в 150, вы включаете вытяжку с производительностью 300 м3/ч. Как вы думаете, будет ли это создавать обратную тягу и выталкивать воздух к соседям?
Для этого необходимо, чтобы все 6 этажей делали то же самое на максимальной скорости.
Тогда одной квартире не повезет, и ее жильцы будут вынуждены чувствовать запахи из кухонь соседей. Но этот вариант маловероятен.
Тем не менее, иногда воздух из кухни попадает в другие квартиры в доме. Или, наоборот, вы можете почувствовать запах того, что соседи готовят сегодня на ужин. Что вызывает это и где искать причину?
Существует несколько причин, почему это происходит. Какие именно, подробно читайте под спойлером.
Однако если ваш дом изначально был рассчитан только на естественный отсос, и у вас плохие соседи, то любая установка мощных механических агрегатов принудительной циркуляции может быть незаконной.
Соседи могут ссылаться на “Постановление правительства Москвы”. Имеется неоднозначное положение 3.4 “Об утверждении стандартов эксплуатации жилищного фонда”.
Это можно повернуть в любую сторону. Безусловно, подобные правила существуют и в других регионах. Существует также статья 3.14.13.
Поэтому следует соблюдать осторожность при установке вытяжек над плитами.
Хотя те же нормы рекомендуют устанавливать обратные клапаны на всех вентиляционных решетках во всех жилых помещениях. Таким образом, они как бы говорят, что вам не запрещено устанавливать вытяжной вентилятор, но все остальные должны позаботиться о себе на всякий случай.
Островные устройства крепятся к потолку для создания тяги. Если воздуховод не доходит до вентиляционных каналов, вы можете самостоятельно установить циркуляционную вытяжку. При использовании всех типов агрегатов важно создать прямой путь к воздуховоду без изгибов.
Рассмотрим типы и принципы работы
В многоквартирном доме вертикальные каналы вентиляционной шахты начинаются в подвале и выходят на крышу. В каждой квартире ветви заканчиваются решетками.
Существует три типа вентиляции в зданиях:
- Естественный отвод воздуха за счет перепада давления в шахтах.
- Принудительная тяга на вентиляторах для притока и отвода воздуха. В автономной системе вентилятор работает на фасаде здания. Установлены клапаны приточного воздуха. В случае централизованной сети входы и выходы в доме регулируются круглосуточно.
- Комбинированные варианты. Воздух принудительно подается и естественно удаляется через воздуховод. Во втором варианте воздух поступает через окна и удаляется вытяжными вентиляторами.
Подключение вытяжки своими руками мешает стандартной вентиляции. При монтаже пробивается отверстие, но сечение воздуховода остается неизменным. Для улучшения воздухообмена установлен грибовидный клапан. Он блокирует обратную тягу, когда вытяжка работает. Когда вытяжка выключена, клапан открывается.
Перед подключением вытяжки к системе вентиляции кухни необходимо подготовить следующие инструменты и материалы:
Требования к установке вытяжки
Подключение вытяжки к системе вентиляции должно осуществляться в соответствии с данными рекомендациями:
- Размеры прибора должны соответствовать варочной поверхности. Только в этом случае неприятные запахи могут быть эффективно удалены.
- При установке необходимо соблюдать расстояние 50-60 см между газовой конфоркой и нижней частью прибора. Главным условием установки устройства является комфорт хозяйки во время приготовления пищи, поэтому вытяжка не должна устанавливаться ниже определенного размера. Это приведет к перегреву прибора, накоплению жира и грязи на его поверхности и в конечном итоге к самовозгоранию.
- Прибор должен быть правильно подобран по размеру, с производительностью, достаточной для 10-кратного воздухообмена в помещении в час. Для расчета этих показателей необходимо определить объем помещения путем перемножения длины, ширины и высоты. Этот показатель сравнивается с мощностью устройства.
Как подключить вытяжку к вентиляционному каналу, если его нет? В этом случае выбирайте приборы с рециркуляцией и переменной мощностью. Такие устройства должны работать только в течение короткого времени на средней мощности.
Воздуховод либо виден, либо скрыт под съемным гипсокартонным или пластиковым воздуховодом. Внутренняя часть воздуховода заполняется минеральной ватой или поролоном для устранения лишнего шума. Если воздуховоды не видны за мебелью, то нет необходимости в маскировочных мероприятиях.
Инструкции по извлечению кухонной вытяжки для вентиляции
Подготовка основания пола
Как правило, работа начинается после установки мебели и завершения работ. Субстрат должен быть стабильным. Если вентилятор устанавливается на отделку, важно не повредить ее. Чтобы предотвратить растрескивание плитки, задняя часть корпуса покрыта демпферной лентой.
Поверхность очищается и обрабатывается антисептиком для предотвращения образования бактерий. В зазоре между стеной и корпусом может образоваться плесень. Влага и слизь всегда скапливаются в этих местах и несут с собой водяной пар.
Стены не всегда обладают достаточной несущей способностью. Если они разрушаются, в них делают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Затем основание смачивается водой и заполняется цементной смесью. Дюбели вставляются до застывания раствора. После этого можно приступать к монтажу, не опасаясь, что система упадет на плиту.
Монтажные работы
Начните с фиксации купола с помощью саморезов и дюбелей. Затем к нему подсоединяется воздуховод, ведущий к шахте. Его конец смазывается клеем или герметиком и прикладывается к корпусу. Соединение фиксируется хомутом и затягивается винтом. Пластиковые прямые трубы и пластиковые угловые трубы соединяются одинаково.
Канал крепится к потолку с помощью металлических подвесов или кронштейнов, которые фиксируют его на стене. Используя алмазное сверло, просверлите отверстие соответствующего диаметра в люке под потолком. Хомут прикручивается к отверстию с помощью винтов. При необходимости к фланцу крепится адаптер. В адаптер вставляется гильза, покрытая клеем или герметиком. Зажим зажимается сверху. Существуют специальные тройники с обратным клапаном. Под ним сделана решетка радиатора. Это всегда должно быть в самом низу. Если его переместить вверх, то поток из кожуха, поднимающийся вверх и испытывающий давление, будет проходить через него обратно. Нижняя перекладина “Т” параллельна стене. Одна сторона верхней перекладины ведет к отстойнику, а другая, обращенная к кухне, оснащена поворотно-откидным клапаном. При включении притока воздуха заслонка закрыта. При отключении питания он открывается, что увеличивает ширину входного отверстия до вертикального.
При проектировании следует избегать перегибов. Чем они меньше, тем меньше препятствий для потока и тем легче чистить внутреннюю часть. Для компенсации узких изгибов вместо L-образного адаптера используются два 45-градусных изгиба.
Воздуховод остается видимым или скрыт под съемным гипсокартонным или пластиковым воздуховодом. Чтобы избавиться от лишнего шума, внутреннюю часть коробки следует заполнить минеральной ватой или поролоном. Если кабель питания не виден за мебелью, маскировка не требуется.
Электромонтаж
Для электромонтажа используются кухонные розетки с заземлением и трехжильный кабель ВВГнг-Ls 3*2,5 мм 2. Розетки расположены в верхней части стены. Не используйте удлинительные шнуры во влажной среде. Провода скрыты за фасадной панелью. Обычно нет необходимости вырезать отверстие в стене. При необходимости обратите внимание, что сверление отверстий в стенах и перекрытиях не допускается. Допускается укладка желобов в отделочный слой. Если вы погрузитесь в железобетон более чем на 1 см, арматура может быть повреждена или обнажена. В контакте с внешней средой он быстро ржавеет и разрушается.
Как улучшить контроль тяги
Одним из условий правильного контроля тяги является постоянный приток свежего воздуха взамен отработанного. Зимой трудно решить проблему частой вентиляции через ставни и задвижки, тогда в квартире будет слишком холодно. Одно из решений – настенный или оконный вытяжной клапан. Настенные вентиляционные отверстия поставляются с регулируемой заслонкой и изолированной внутренней обшивкой. В верхней части рамы стеклопакета врезается оконный диффузор. Существуют специальные створки с внутренними вентиляционными каналами. Воздух с улицы поступает в щель в верхней части рамы. Холодный поток спускается вдоль профиля, постепенно нагреваясь от его тела, и выходит из-под него.
Существуют устройства, которые можно подключить к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. Они поставляются с таймером.
Проводка для вентиляции – один из самых важных моментов. Неправильная проводка может ухудшить вентиляцию не только на кухне, но и во всей квартире. Даже самая дорогая вытяжка будет шуметь, как самолет, и не справится со своей задачей.
6 Рассмотрите конструкцию воздуховодов.

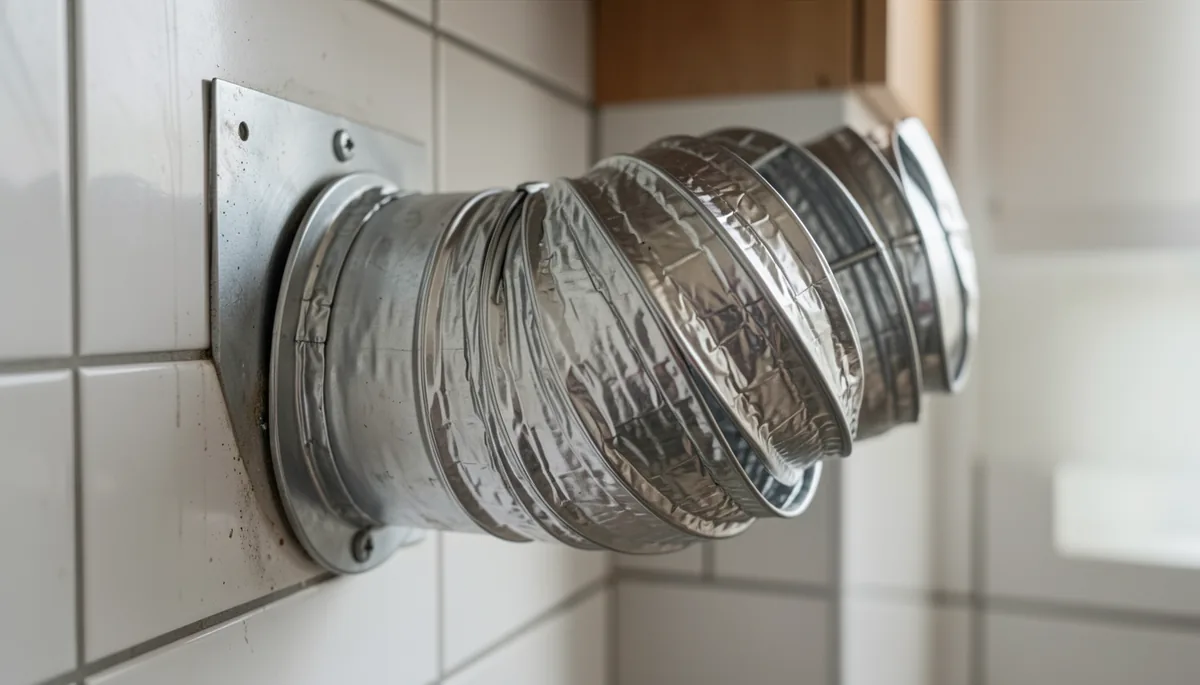

Для вентиляционных каналов используются гибкие алюминиевые или жесткие пластиковые воздуховоды круглого или прямоугольного сечения.
Первый вариант дешевле и проще в установке, поскольку позволяет прокладывать воздуховоды под любым углом без использования дополнительных фитингов. Недостатками гофрированных воздуховодов являются их неприглядный внешний вид, высокий уровень шума и склонность к засаливанию из-за ребристой внутренней поверхности.
Трубы из ПВХ выглядят гораздо привлекательнее, они менее шумные благодаря гладким стенкам, а если выбрать прямоугольный профиль, их легко спрятать под потолком. Стоимость этого выше, плюс стоимость фитингов для соединений и колен.
Независимо от материала, сечение воздуховода должно быть таким же или минимально отличаться от сечения выпускного отверстия вытяжки для обеспечения наиболее эффективной и тихой работы. Обычно это 125-150 мм. Помните, что уменьшение диаметра не только снижает эффективность, но и резко увеличивает шум.
Помимо типа установки, вытяжки также различаются по способу вентиляции.
Процесс установки капота
Конечно, установка кухонной вытяжки своими руками зависит от ее типа и расположения вентиляционного канала. Сначала мы рассмотрим установку вытяжки в шкаф.
Невозвратный механизм
Обратный клапан предотвращает попадание воздуха обратно в кухню
- Если вы хотите сделать это правильно, начните с изготовления коробки для заслонки. Коробка может быть изготовлена из алюминия, оцинкованного листового металла или листовой стали в соответствии с приведенной выше схемой. Или, чтобы избавить себя от лишних хлопот, просто купите обратный клапан, который открывается как поворотная заслонка. Он расположен перед вентиляционной шахтой.
- Для удобства установите корпус на настенном шкафу над плитой. Затем закрепите его более прочно, заделав все щели монтажной пеной и приклеив его к корпусу, чтобы избежать резонанса.
- Сначала просто примерьте корпус люка и сделайте на нем отметку для отверстия. Затем вы можете снять шкаф со стены и вырезать отверстие в нижней стенке для рамы с помощью электрического лобзика. Для этого просверлите отверстие внутри зоны разметки большим сверлом, затем вставьте полотно лобзика и начните вырезать нужную форму в шкафу.
- Затем таким же образом проделайте отверстия во внутренних полках (если они есть) для проводов. Сделайте квадратное отверстие в верхней стенке с отступом 3-5 мм для воздуховода.
Подключение воздуховода
- Следующий шаг – подключение воздуховода. Вставьте воздуховод через сделанные отверстия и придайте ему форму квадрата на верхней стенке корпуса. Вырежьте конус с небольшим запасом, обрежьте углы и загните их наружу.
- Теперь вы готовы повесить шкаф с зажимом на стену. Не забудьте уплотнить все соединения воздуховодов силиконом, чтобы не было потери мощности.
- Прикрепите домовую коробку к шкафу для подключения кабеля к вентиляционной шахте. Мы также проклеиваем его силиконом и заделываем большие щели пеной.
- После этого можно прикрепить вытяжку к шкафу. Прикрутите саморезами или дюбелями, если крепление предназначено для стены.
- Надежно закрепите рукав на кожухе и зафиксируйте его хомутом. На этом этапе нет необходимости герметизировать соединение.
- Если вы подключаете вытяжку напрямую, просто подсоедините воздуховод к вентиляционной шахте. Чтобы облегчить подключение воздуховода, используйте специальную решетку с круглым отверстием, как показано на рисунке.
Крепление воздуховодов для вентиляции
- Для воздуховодов из ПВХ монтаж аналогичен: просто соедините воздуховоды с аксессуарами в углах и подведите их к вентиляции.
Аксессуары для пластиковых воздуховодов
Совет! При монтаже вентиляции старайтесь минимизировать количество изгибов в трубе, чтобы поток воздуха был достаточно сильным. С каждым изгибом мощность теряется примерно на 10 %.
Монтаж на стене без шкафа
- Не все устанавливают настенные шкафы над плитой, опасаясь, что они быстро придут в негодность из-за пара и высокой влажности. Кроме того, настенные шкафы обычно узкие, что делает невозможным установку в них широких вытяжек. Если нет встроенного крепления, то U-образная рама из угловых кронштейнов крепится к стене с помощью дюбелей. Это крепление служит опорой для шкафа.
- Но как установить вытяжку, если ее нельзя закрепить на стене с помощью обычных дюбелей? Такие проблемы часто случаются с владельцами газовых плит, когда труба мешает правильному креплению.
- В этом случае можно приобрести длинные гидравлические саморезы, которые с одной стороны выглядят как саморез, а с другой стороны имеют резьбу с гайкой. Просто вкрутите их в стену как дюбели и прикрепите к ним корпус вытяжки на необходимом расстоянии от стены.
Как прикрепить вытяжку к газовой трубе
- Как установить вытяжку на кухне – обучающее видео:
- Теперь остается только подключить вытяжку к электросети, либо через розетку, либо через постоянное подключение к блоку предохранителей. Не забудьте сначала подключить нейтральный провод, так как это снимет возможное напряжение с корпуса во время работы вентилятора.
- Если все работает, вы можете установить декоративную вытяжку и наслаждаться свежим воздухом во время приготовления пищи!
Каждая хозяйка согласится, что наличие вытяжки на кухне – это неоспоримое удобство и даже необходимость. Он помогает своевременно избавляться от запахов готовящейся пищи и регулировать температуру в помещении. Но так ли сложно изготовить кухонную вытяжку самостоятельно? В этой статье я расскажу вам, как сэкономить семейный бюджет, самостоятельно соорудив этот важный кухонный атрибут.
Принцип работы вытяжки состоит из двух частей: отвод воздуха и подача свежего воздуха. Нет смысла устанавливать вытяжку, если система вентиляции в вашем доме не работает должным образом. Поэтому первым шагом при установке вытяжки является проверка вентиляционных каналов. Популярный способ проверки – зажечь спичку. Поднесите спичку к вентиляционному отверстию и понаблюдайте за поведением пламени. Если язычок наклонен в сторону дымохода, вентиляция в порядке, прямое пламя указывает на проблемы с вентиляцией, наклон в сторону от дымохода указывает на обратную тягу. Однако эксперты не рекомендуют использовать открытое пламя для проверки тяги вентиляции. Это связано с тем, что в трубе могут скапливаться горючие газы. Неисправность может привести к опасным ситуациям, поэтому используйте небольшой лист бумаги или кальку для самостоятельной проверки.
Если есть проблемы с вентиляцией, их следует решить в первую очередь. Вы можете лишь поверхностно прочистить трубы из квартиры, надежнее вызвать для этой работы специалиста. После восстановления вентиляции приступайте к установке вытяжки. Прежде чем приступить к строительству, определитесь с типом вытяжки, которую вы собираетесь установить:
- Пассивная вытяжка. Это работает за счет тяги вверх и полезно, если нет проблем с вентиляцией.
- Активная вытяжка. Принудительная вытяжка воздуха с помощью электрического вентилятора.
Требования к вытяжной вентиляции на кухне. Расчет вместимости
Система вентиляции кухни: требования, особенности, правила монтажа
Проектирование вентиляционных и вытяжных систем для кухонь, в принципе, очень просто. Существует множество нюансов, игнорирование которых может привести к неправильной и неэффективной работе вентиляционной системы. Вентиляция, которая, вместо того чтобы очищать воздух, в буквальном смысле слова делает нашу жизнь несчастной.
Естественная вентиляция на кухне и закон сохранения объема воздуха
Давно прошли те времена, когда жители частных домов и квартир в городе довольствовались системой естественной вентиляции на кухне. Несмотря на относительно низкую эффективность таких систем (особенно во время приготовления пищи), принципы их установки всегда будут актуальны. Дело в том, что непрерывная работа естественной вентиляции возможна только при соблюдении определенных условий. Вентиляционные каналы должны обеспечивать свободное движение воздуха из помещения и непрерывный приток свежего воздуха в кухню.
Что поставить в воздухозаборник на кухне
Первое требование можно выполнить, если содержать вентиляционные каналы в чистоте и рабочем состоянии. Выполнить второе условие помогает простой кухонный приточный клапан, который является частью системы вентиляции.
Вы всегда можете врезать в стену приточный клапан, чтобы увеличить естественную вентиляцию.
Еще несколько десятилетий назад в большинстве квартир были установлены деревянные окна. Их герметичность, как мы знаем, оставляет желать лучшего. Поэтому принудительная вентиляция не была проблемой: свежий воздух поступал в квартиру или дом практически без вмешательства человека. Сегодня, когда появились герметичные стеклопакеты и эффективные кухонные вытяжки, клапан приточного воздуха, встроенный в пластиковое окно или закрепленный на стене, уже не прихоть, а необходимость.
Изготовление простой приточно-вытяжной вентиляции своими руками
Если в вашем доме или квартире установлена система естественной вентиляции с вентиляционным отверстием на кухне, то запах блинов в спальне практически не ощущается. Если ваш дом находится в стадии строительства, это самое подходящее время для внедрения такой системы. При нормальной работе он постоянно освежает воздух на кухне, а если его эффективность недостаточна, вы всегда можете дополнить его небольшим вытяжным вентилятором.
Если вы живете в частном доме, то крышный вентилятор, установленный в вентиляционном канале, поможет усовершенствовать конструкцию системы, не создавая шума во время работы.
Если речь идет о частном доме, проблему можно решить, просто установив крышный вентилятор. Поместите его внутрь и позвольте ему шуметь снаружи.
Если вы живете в квартире, вентилятор, установленный в вентиляционном отверстии, улучшит процесс поступления свежего воздуха в помещение.
Когда я включаю обычный вентилятор, встроенный в кухонную форточку, даже при открытой двери запах попадает в форточку.
Хорошим решением является канальный вентилятор, который может значительно увеличить поток воздуха.
Установив вышеперечисленные устройства, вы сможете своими руками превратить естественную вентиляцию в простую приточно-вытяжную систему.
Правила для воздуховодов
Система естественной вентиляции без дополнительных диффузоров может в любой момент сыграть с вами злую шутку. Это связано с физическим явлением, называемым “обратный дизайн”. Он возникает, когда под воздействием внешних факторов вытяжной воздух теряет свою силу или полностью меняет направление (воздух снаружи начинает поступать в помещение через вентиляционную шахту). Поэтому желательно иметь на крыше вентиляционный канал, причем высота канала должна быть больше высоты конька. Это требование как к естественной вентиляции, так и к системе “принудительной вентиляции” на кухне.
Опрокидывающий сквозняк часто возникает в межсезонье, когда на улице сыро и влажно. Если вентиляционный канал установлен под коньком, опрокидывание станет постоянным явлением и будет зависеть от направления ветра.
Трубы и воздуховоды, которые будут проходить через холодные помещения (чердак и внешняя сторона здания), должны быть изолированы.
Вентиляция на кухне с помощью вытяжного вентилятора
Мы рассмотрели особенности систем, которые работают непрерывно и предназначены для обеспечения эффективного воздухообмена в кухонном помещении. Теперь поговорим о вытяжках, приборах, которые вступают в действие в самые жаркие часы, заставляя нас избавляться от запаха пищи, готовящейся на плите.
Вытяжка, в отличие от стандартной системы вентиляции, помогает улавливать дым, пар и частицы жира, попадающие в воздух во время приготовления пищи. Поэтому установка вытяжного устройства в качестве дополнения к существующей системе вентиляции является разумным требованием.
Вытяжка – это обязательный элемент, если вы не хотите часто обновлять свою кухню. Чудес не бывает, и без принудительного вывода продуктов испарения наружу они будут оседать на стенах, потолках, мебели и людях.
Вытяжка необходима на кухне – поэтому давайте рассмотрим, какой тип вытяжки выбрать.
Существует два типа вытяжек: проточные и рециркуляционные. Проточная вытяжка отводит воздух из помещения наружу, а рециркуляционная вытяжка фильтрует загрязняющие вещества и подает воздух обратно в помещение.
Видно, что рециркуляционные экстракторы не очень популярны среди пользователей нашего портала. Этому есть несколько причин: необходимость частой замены фильтров, низкая эффективность и неспособность удалять избыточное тепло из помещения.
От таких кухонных вытяжек толку мало (у меня в доме они есть только потому, что лень тянуть дымоход к канализации). Жир быстро накапливается на стенах, и его очень трудно отмыть (особенно если отделка дома выполнена из дерева). Если вы хотите установить вытяжной вентилятор, что очень полезно (особенно если вы любите рыбу, мясо и другие жареные на гриле вещи), его нужно установить в воздуховод (я не рекомендую просто снаружи через стену, так как стена со временем загрязняется).
Учитывая все недостатки рециркуляционных установок, их следует использовать только в исключительных, особых случаях.
Проточная вытяжка выводит побочные продукты процесса приготовления пищи за пределы помещения. Вытяжки Flow могут быть установлены как подвесные, встраиваемые, угловые, купольные или островные вытяжки. Независимо от типа установки, для обеспечения отвода воздуха из помещения необходимо следовать одному и тому же принципу. Это означает, что работающая вытяжка должна быть подключена только к отдельному вентиляционному каналу.
Вытяжка ни в коем случае не должна быть ни к чему подключена. А воздуховод от плиты должен проходить вертикально вверх.
Если вы не боитесь испортить фасад дома (квартиры) пятнами жира, копоти и пара, то для вытяжки можно сделать отдельный горизонтальный канал в стене. Розетка будет расположена непосредственно на внешней поверхности стены. Система вентиляции на кухне должна быть оборудована обратным клапаном (если он не предусмотрен в самой вытяжке) или инерционной решеткой.
Клапан с приводом – это хорошо, но в выхлопных трубах есть обратные клапаны. Единственное, что необходимо сделать, это следить за тем, чтобы воздух не дул непосредственно в вентиляционные отверстия.
Для этого “уменьшите вентиляцию в стене кухни”.
с инертными решетками или перегородками.В идеале вентиляционный канал для кухни должен быть спроектирован по тем же принципам, что и другие вентиляционные каналы. А именно, чтобы воздуховод обеспечивал естественную тягу при выключенном карнизе, он должен быть установлен на крыше дома (чуть выше конька).
Особое внимание следует уделить изоляции воздуховодов на чердаке и снаружи для предотвращения образования конденсата.
Вентиляционные каналы, которые будут установлены на чердаке, должны быть обернуты ватой.
На вентиляционных выходах: Рекомендуется приобретать сборные изделия, которые изолируются в процессе производства в соответствии с действующими стандартами.
Правила вентиляции кухни. Мматериал воздуховода
Материал воздуховода, используемого для подключения вытяжки, должен отвечать следующим условиям:
- Он оказывает минимальное сопротивление воздушному потоку;
- Он должен обладать высокой коррозионной стойкостью;
- Достаточная площадь поперечного сечения.
Что касается первого условия, то мы рекомендуем использовать гибкие гофрированные воздуховоды с достаточно высоким сопротивлением стенок только для соединения вентиляционного канала между вытяжкой и вентиляционным каналом.
Чтобы предотвратить повреждение воздуховодов ржавчиной, многие стараются использовать пластиковые воздуховоды с более толстым сечением. Но материал склонен к накоплению жировых отложений, и такие трубы нельзя назвать безопасными. Их использование может привести к пожарам (если только масло может загореться на горячей сковороде при работающей вытяжке). По этой причине следует заранее избегать прокладки канализационных труб.
Вытяжка никогда не должна быть изготовлена из пластика. Даже не алюминий. Только оцинкованная или нержавеющая сталь.
Вот что говорят наши пользователи о сечении труб, используемых для формирования вентиляционных каналов.
Для вытяжек соединение составляет 150 мм. Диаметр трубы вдоль стояка должен составлять 200 мм (квадратный эквивалент, проверьте сами).
Требования к вытяжной вентиляции на кухне. Расчет мощности
Выбирая вытяжку для своей кухни, каждый из нас задумывается о том, какой мощностью должно обладать это устройство. В любом случае, это зависит от размера кухонного помещения. Если площадь вашей кухни составляет менее 10 квадратных метров (включительно), а высота – 2,5-2,7 метра, вытяжное устройство производительностью 280-350 м³ справится с задачей за один час. Если площадь кухни больше, то и мощность устройства должна быть соответствующей.
В принципе, вы можете узнать этот показатель у продавцов или рассчитать его самостоятельно по формуле: V=S*H*10*1.3. В этом: S и H – площадь и высота помещения, V – объем (м³/ч).
Узнать об общих принципах работы вентиляционных систем в частном доме и получить подробную информацию об особенностях вентиляции в помещениях с повышенной влажностью можно, прочитав несколько полезных статей на FORUMHOUSE. Если вас интересуют принципы работы вентиляционных систем на кухне, если у вас есть практический опыт и вам не терпится поделиться своими наработками в этой области, то посетите соответствующую тему, в которой, возможно, найдете для себя много интересного. А видео о вентиляции рекуператора поможет вам решить вопросы, которые вы не нашли в предыдущих материалах.
Чтобы рассчитать производительность вытяжки для вашей кухни, умножьте площадь пола на высоту потолка, затем умножьте эту цифру на 12. К полученному результату добавьте 30 % (потери из-за длины и изгибов воздуховода). Окончательное значение – это мощность, необходимая для вашей кухни.
Осторожно протолкните воздуховоды через проделанные отверстия, чтобы не повредить сами воздуховоды. В месте соединения с вентиляционным каналом аккуратно отрежьте излишки воздуховода, оставив небольшой запас. Отрежьте несколько уголков, а затем загните их внутрь вентиляционного канала. При протягивании воздуховода не делайте изгибов, а если их невозможно избежать, делайте угол не более 90°, иначе вы снизите эффективность забора воздуха.
Надежно закрепите воздуховоды и зафиксируйте их хомутами. Не забудьте загерметизировать стыки силиконом, чтобы не потерять тяговое усилие.
