Двигатель стиральной машины что можно сделать

Недостаток инверторных двигателей в виде сложного электронного управления больше волнует производителей, чем потребителей,

Использование двигателя от старой стиральной машины

Все стиральные машины через некоторое время приходят в негодность, а чаще их просто утилизируют. Но некоторым его частям можно дать вторую жизнь. Например, мотор от старой стиральной машины, вышедшей из строя, может стать основой для нового бытового прибора или инструмента. Существует множество различных способов его использования на благо домашнего хозяйства. Конечно, все зависит от фантазии и навыков домашнего мастера.

Нет необходимости устанавливать этот бытовой прибор на прочное основание. Чтобы сделать работу более комфортной, рекомендуется, чтобы она была переносной. Толстая, прочная доска будет служить основанием. Для крепления получившегося токарного станка рекомендуется использовать кронштейны, которые прикручиваются к основанию шурупами от стиральной машины. Можно использовать обычный выключатель или выключатель от стиральной машины.

Сделай сам из двигателя стиральной машины

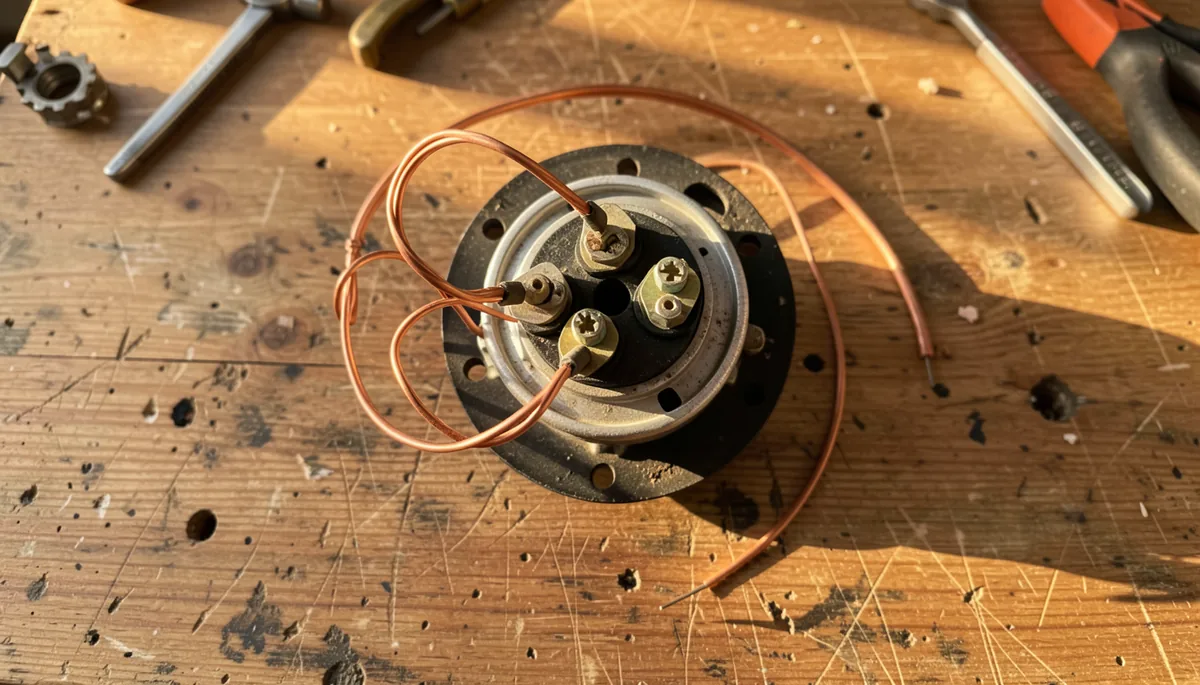

Чтобы подключить двигатель к сети переменного тока, выполните следующие действия:
1. Сначала подготовьте тестер – это специальное устройство, используемое для определения намотки проводов.
2. Чтобы определить пару проводов, подключите щуп тестера к любому проводу и по очереди проверьте все остальные. Если при подключении тестер показал наличие соединения, это будет пара проводов. Следовательно, два других провода также будут парой.
3. Измерьте уровень сопротивления обеих обмоток. Обмотка с более высоким показанием является пусковой обмоткой.
4. Провода от каждой обмотки соединяются попарно и затем подключаются к сети 220 В.
5. Рекомендуется установить выключатель на провод катушки стартера.

В некоторых случаях направление вращения двигателя должно быть изменено на противоположное. Здесь мы поменяем местами провода соленоида стартера.

Двигатель от старой стиральной машины для токарного станка

Самостоятельная сборка токарного станка не является сложной задачей. Все, что вам нужно, это установить адаптер на основание вала двигателя от старой стиральной машины. Нет необходимости постоянно закреплять адаптер. Лучше, чтобы она была съемной, ведь так токарный станок будет многофункциональным, с возможностью шлифовать детали, затачивать ножи – шлифовальным кругом, заниматься резкой металлических и пластиковых труб отрезным диском, использовать другие приспособления. На рисунке показаны возможные варианты крепления.

Нет необходимости закреплять этот самодельный инструмент на прочном основании. Чтобы сделать работу более комфортной, рекомендуется, чтобы он был переносным. Толстая, прочная доска будет служить основанием. Для фиксации получившегося токарного станка рекомендуется использовать держатели, которые прикручиваются к основанию шурупами от стиральной машины. Вы можете использовать обычный выключатель или выключатель от стиральной машины.

Стиральная машина зернодробилка

Это удобное приспособление поможет вам сэкономить деньги на кормах для ваших животных. При правильной мощности двигателя вы можете построить измельчитель, культиватор и ножницы для травы, которые будут работать так же хорошо, как и заводские модели. В этом случае целесообразно использовать мотор от автоматической стиральной машины – у них более высокая производительность.

Чтобы превратить старую стиральную машину в измельчитель травы, не нужно выполнять длительную работу. Вам понадобится двигатель от автоматической стиральной машины и корпус от другой старой стиральной машины – с верхней загрузкой. Найти его довольно просто – на свалке он стоит гроши.

Пошаговое описание того, как сделать тележку для кормления своими руками:
1. Лезвия ножей должны быть такого диаметра, чтобы они не доходили до края тела.
2. Сделайте отверстие на дне, чтобы вынуть готовое блюдо.
3. Для лучшего качества измельчения используйте 2 разных ролика для ножей, которые должны вращаться в разных направлениях.
4. Прикрутите двигатель к крышке стиральной машины и соедините его с роликами.
5. Вырежьте в крышке отверстие, чтобы заполнить его сырьем.
6. Наденьте крышку и проверьте самодельную машину в действии.

Этот ручной станок будет не хуже заводского и будет производить качественный молотый корм.

Измельчитель из двигателя стиральной машины

Практически в каждом доме пригодится кофемолка.

Его можно изготовить простым способом – достаточно подготовить исправный двигатель от автоматической стиральной машины.
При креплении точильного камня к электродвигателю могут возникнуть некоторые трудности – отверстие камня может не соответствовать диаметру вала электродвигателя.

В этом случае необходимо взять дополнительную деталь, которую придется специально фрезеровать. Этот адаптер может легко изготовить любой токарь, просто сообщите ему диаметр вала.

В дополнение к адаптеру необходимо иметь специальный болт, гайку и шайбу.

Резьба на гайке должна быть нарезана в соответствии с направлением, в котором будет вращаться двигатель.

При вращении двигателя по часовой стрелке следует нарезать левую резьбу, при вращении против часовой стрелки – правую.

В противном случае камень будет постоянно отвинчиваться и вылетать во время работы.

Возможно, у вас есть гайка, но направление резьбы неправильное. Затем мы меняем направление вращения. В этом случае мы меняем местами провода обмотки.

Подключите рабочую обмотку к 200 В, подключите пусковую пару к рабочей обмотке.

Другой конец коротко подключите к выходу обмотки. Электродвигатель коллектора начнет двигаться в одну сторону.

Если поменять местами выводы катушки стартера, направление вращения двигателя изменится на противоположное.

Направление вращения двигателя может быть изменено на противоположное без использования конденсатора. Здесь при подключении рабочей обмотки к 220 вольтам камень резко перематывается в нужном направлении.

Затем запускается двигатель, и машина работает.

Газонокосилка из двигателя стиральной машины

Газонокосилка – еще один пример разумного использования двигателя стиральной машины. Эта машина будет очень полезна, если у вас есть дача или участок на заднем дворе. Для изготовления газонокосилки вам не понадобится много деталей – все материалы можно найти в хозяйственных принадлежностях в гараже или мастерской.

Двигатель стиральной машины для бетономешалки

Во время строительных или ремонтных работ часто требуется перемешивать бетон, а нанимать бетономешалку становится нерентабельно. Тогда стоит самостоятельно построить бетономешалку, которая станет отличным замесом.

Самодельный вибрационный стол

Используя двигатель от стиральной машины, можно сделать вибростол для укладки брусчатки.

Устройства этого типа устроены довольно просто. Самодельный вибростол выполнен в виде плиты, которая является верхней частью устройства, закрепленной на металлическом основании с подвижным соединением, с эксцентриковым двигателем от стиральной машины. При вибрации плиты из бетона, залитого в формы на плите, выходят пузырьки воздуха, и пустоты исчезают. Это делает готовые изделия очень прочными и качественными.

Существует множество других возможностей использования электродвигателя от стиральной машины. Самое главное – силовой агрегат должен соответствовать требованиям, предъявляемым к бытовым агрегатам.

Схема включения КД в бытовой источник питания

Коллекторный двигатель успешно работает от сети 220 В и не требует пусковой обмотки. Для этого его необходимо подключить в соответствии с приведенной ниже схемой.

Схема подключения предполагает, что контакты подключены к клеммной колодке. Ток течет от фазы, обозначенной L, к одной из щеток. Затем он проходит через коллектор к обмотке якоря. Затем он проходит ко второй щетке, а также к клеммной колодке обмотки статора. Протекание тока заканчивается на фазе N.

При таком способе подключения невозможно изменить направление вращения двигателя, поскольку обмотки соединены последовательно и магнитные поля обратны. Поэтому крутящий момент действует в одном направлении. Направление может быть изменено на противоположное путем замены выводов обмотки.

Первое, на что следует обратить внимание при проверке устаревшей бытовой стиральной машины, – это двигатель. Он обладает достаточной мощностью и скоростью, чтобы сделать домашнюю точилку. Не требуется никаких сложных модификаций.

Какой двигатель подходит для данной работы?

Обороты двигателя для домашнего наждачного станка должны быть равны заводским оборотам. Оптимальные значения – 1000-1300 об/мин. Мощность также имеет значение. Для профессиональных машин это значение достигает 150-450 Вт, для домашних машин достаточно 150-200 Вт.

Состояние абразивного элемента зависит от скорости. Чем он выше, тем плотнее должно быть колесо. В противном случае он быстро развалится. Рекомендуется брать двигатели от таких моделей: “Омь”, “Волга”, “Рига” или “Вятка”.

Мы изучили элементы инструмента для заточки. Теперь перейдем к реализации этой идеи.

Этот прямой двигатель несколько напоминает асинхронный двигатель, но принцип его работы совершенно иной. В этом случае используется схема управления трехфазным инвертором.

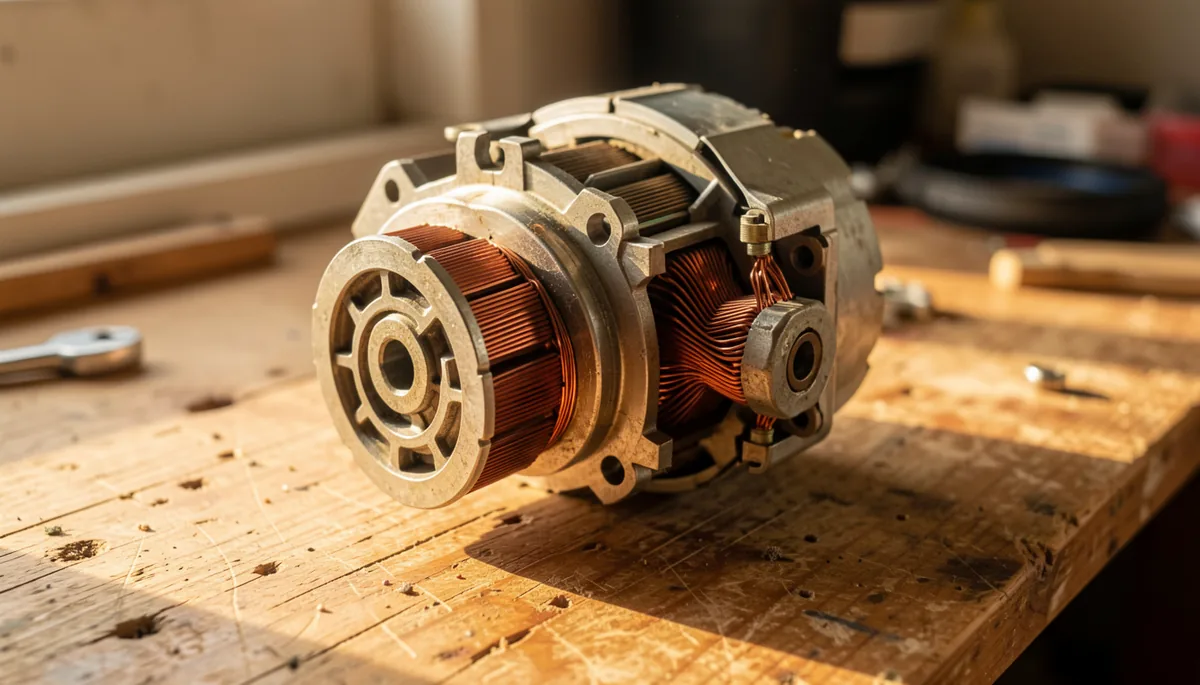

Типы двигателей для стиральных машин

Все мы знаем, что барабан в стиральной машине приводится в действие мотором. Обычно для разгона барабана используется простая ременная передача. Среди преимуществ этого метода наиболее часто упоминается более плавная работа барабана благодаря естественной амортизации. Замена ремня также занимает не более 20 минут и стоит недорого.

Каждый тип двигателя имеет свои преимущества и недостатки, а также сильные и слабые стороны. Давайте рассмотрим характеристики трех основных типов.

Асинхронный

Этот двигатель имеет два рабочих узла – неподвижный статор и ротор, который заставляет вращаться барабан. Двигатель может вращаться со скоростью до 2 800 оборотов в минуту.

Конструкция асинхронного двигателя.

Недостатком этих двигателей является пониженный крутящий момент. Это приводит к тому, что барабан буквально “ходит ходуном” и шатается.

К вашему сведению! С 2000 года они были заменены трехфазными асинхронными двигателями с частотным регулированием.

Преимущества асинхронных двигателей

простота конструкции и обслуживания (не забывайте смазывать двигатель и менять подшипники);
низкий уровень шума;
экономические затраты.

Среди основных недостатков:

громоздкий двигатель;
низкая эффективность;
“примитивные” электрические схемы, неудобные для повторной пайки.

Такие двигатели в основном используются в недорогих моделях, не напичканных “умной” электроникой.

Коллекторный двигатель

Коммутаторные двигатели сегодня полностью заменили асинхронные двигатели. Почти 90 процентов всех бытовых стиральных машин оснащены этим типом двигателя.

Это неудивительно, поскольку такие двигатели более универсальны и могут работать как на переменном, так и на постоянном токе.

Эти двигатели состоят из трех основных компонентов: статора, ротора с коллектором и тахогенератора или генератора скорости.

Кроме того, для контакта между ротором и двигателем предусмотрены специальные щетки (обычно две). Их необходимо периодически заменять по мере износа коллектора.

Двигатель с коммутатором имеет ряд преимуществ:

компактные размеры;
высокий пусковой момент;
не зависит от частоты сети;
более плавное регулирование скорости; в этом случае скорость регулируется напряжением
универсальность;
простые и легкодоступные элементы управления;

К недостаткам относятся:

низкий срок службы;
необходимость периодической замены щеток;
высокий уровень шума.

Современные двигатели с прямым приводом

В стиральных машинах нового поколения используются двигатели, работающие без ременной передачи. В этих двигателях привычный нам шкив заменен специальной муфтой, которая соединяет вал ротора непосредственно с осью барабана без использования ремня.

Система прямого привода была впервые использована в стиральных машинах LG в 2005 году. В этом случае привод соединяется непосредственно с барабаном, что исключает использование муфт – наиболее уязвимых частей двигателей.

В конструкции прямого привода используется бесщеточный инверторный двигатель, скорость которого регулируется электромагнитными волнами. Она способна определять загрузку стираемого белья и соответствующим образом изменять потребляемую мощность.

Эта технология считается одной из самых передовых и используется ведущими производителями стиральных машин, такими как Haier, Bosch, AEG, Samsung и Whirpool.

Этот прямой двигатель несколько напоминает асинхронный двигатель, но принцип его работы совершенно иной. В этом случае используется трехфазная схема управления инверторного типа.

Двигатели этого типа имеют ряд преимуществ:

удобная компоновка и отсутствие лишних компонентов;
устойчивость к износу и легкая замена компонентов;
компактность;
низкая вибрация машины;
Высокая эффективность;
Отсутствие ремня и щеток для регулярного обслуживания;
Относительная тишина.

Такие двигатели значительно увеличивают общую стоимость бытового прибора. Это связано, прежде всего, со сложной системой управления электрической цепью такого двигателя.

Для заточки ножниц, ножей, сверл и других режущих инструментов двигатель должен быть установлен на верстаке или другой подходящей поверхности. Лучший способ сделать это – изготовить промежуточную раму (основание), на которую можно установить двигатель, используя стандартные монтажные отверстия. Конструкция рамы должна обеспечивать надежное крепление узла к рабочей зоне.

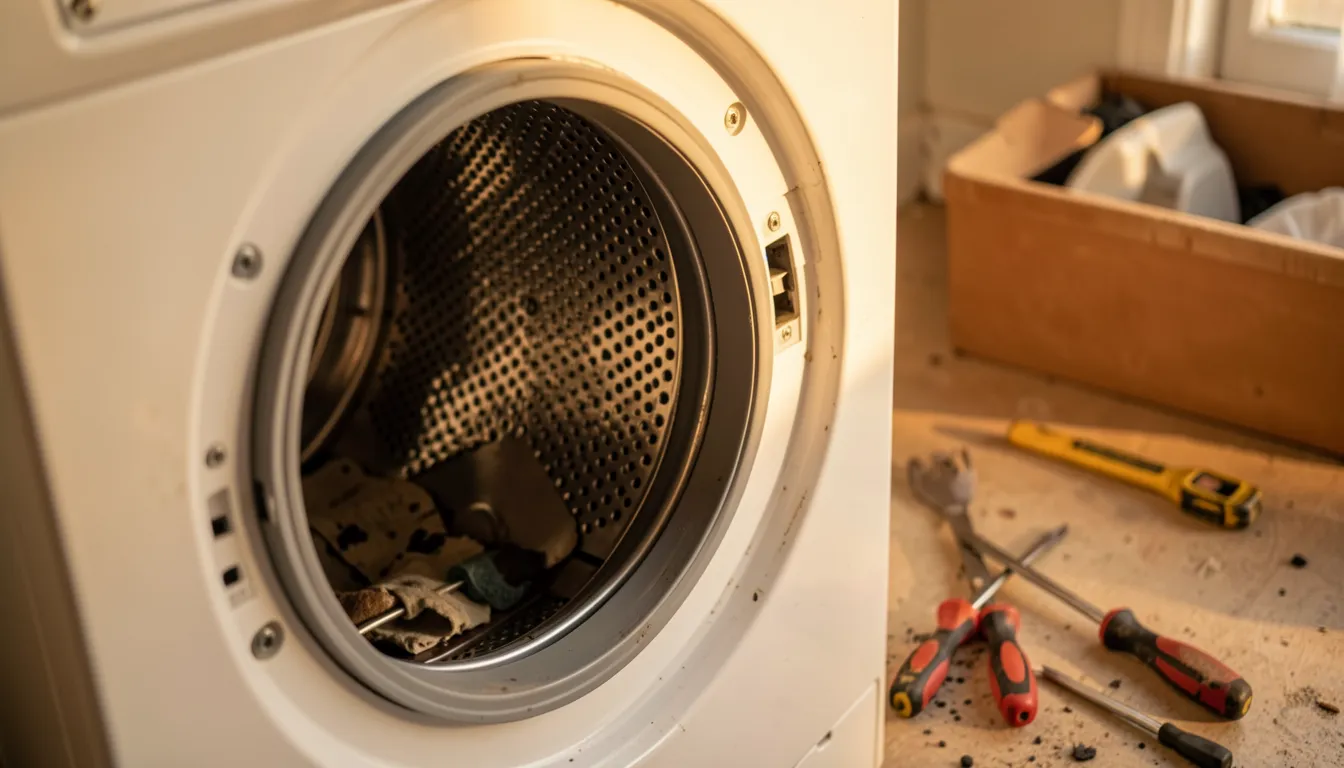

Что еще можно сделать из барабана стиральной машины: оригинальные идеи дизайна интерьера

Барабан с соответствующей перфорацией является материалом для изготовления декоративных изделий. Вот несколько интересных идей.

Пуф с основанием в форме барабана. Сделать его несложно – достаточно прикрепить ножки на колеса и сделать мягкое сиденье.

Такой барабан можно превратить в светильник. Если вы поставите в него лампу, перфорированная поверхность барабана будет вызывать отражения на стенах. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу.

Прикроватные тумбочки и столики. Вертикально загруженные ящики с дверцами можно использовать для того, чтобы спрятать небольшие предметы мебели.

Это превращает барабан в шкаф или журнальный столик.

7. измельчитель древесины с двигателем от стиральной машины

Самостоятельное изготовление деталей из двигателя стиральной машины (подборка видео, фото, схем)

1. как подключить двигатель старой стиральной машины с конденсатором или без него

Не все двигатели типа стиральной машины будут работать с конденсатором.

Существует 2 основных типа двигателей:
– с конденсаторным пуском (конденсатор постоянно включен)
– с реле стартера.
Как правило, конденсаторные двигатели имеют три обмоточных провода, мощность 100-120 Вт и частоту вращения 2700-2850 (двигатели центрифуг стиральных машин).

Двигатели с “пусковым реле” имеют 4 провода, мощность 180 Вт и обороты 1370-1450 (активатор стиральной машины).

Подключение “конденсаторного” двигателя через кнопку пуска может привести к потере мощности.
А использование постоянно включенного конденсатора в двигателе, предназначенном для пускового реле – может привести к сгоранию обмоток !

2. самодельная кофемолка из двигателя стиральной машины

3) Самодельный генератор из двигателя стиральной машины

Автор: Константин

Сегодня мы поговорим о модификации асинхронного двигателя от стиральной машины в генератор. Вообще, я давно интересовался этим вопросом, но особого желания переделывать двигатель не было, потому что в то время я еще не видел масштабов генератора. С начала года я работаю над новой моделью подъемника. Наличие собственного подъемника – это хорошо, но кататься на лыжах под музыку гораздо веселее, поэтому мне быстро пришла в голову идея сделать такой генератор, чтобы использовать его для зарядки аккумулятора на склонах зимой.

У меня есть три двигателя стиральных машин, два из которых в хорошем состоянии. Я решил преобразовать один из этих асинхронных двигателей в генератор.

Предваряя вопросы, хочу сказать, что идея не моя и не новая. Я просто опишу процесс превращения асинхронного двигателя в генератор.

Я использовал 180-ваттный мотор от стиральной машины, сделанный в Китае в начале 1990-х годов.

Я заказал магниты в ООО НПЦ “Магниты и системы”, прежде чем купил магниты для строительства ветряной турбины. Магниты неодимовые, размер 20x10x5. Стоимость 32 штук магнитов с доставкой 1240 рублей.

При перепроектировании ротора был удален слой сердечника (полость). В образовавшуюся полость будут установлены неодимовые магниты. Сначала на токарном станке было удалено 2 мм сердцевины – выступ над боковыми щеками. Затем было сделано 5 мм углубление для неодимовых магнитов. Эффект такой переработки ротора можно увидеть на фотографии.

После измерения окружности получившегося ротора были произведены необходимые расчеты, и из олова была изготовлена мастер-полоса. С помощью шаблона ротор был разделен на равные части. Неодимовые магниты будут вклеены между ребрами.

На каждом полюсе было по восемь магнитов. Всего на роторе было получено 4 полюса. С помощью компаса и маркера все магниты были помечены для удобства. Магниты были приклеены к ротору с помощью “Суперклея”. Я скажу, что это утомительная работа. Магниты очень сильные, мне пришлось крепко держать их во время приклеивания. Случалось, что магниты отрывались, щипали меня за пальцы, и клей летел мне в глаза. Поэтому при наклеивании магнитов следует использовать средства защиты глаз.

Я решил заполнить полость между магнитами эпоксидной смолой. Для этого ротор с магнитами был завернут в несколько слоев бумаги. Бумага была закреплена клейкой лентой. Концы были покрыты пластилином для дополнительной герметизации. В оболочке было прорезано отверстие. Вокруг отверстия была сделана горловина из пластилина. Эпоксидная смола была залита в отверстие в оболочке.

После застывания эпоксидной смолы оболочка была удалена. Ротор был зажат в сверлильном патроне для дальнейшей обработки. Шлифовка проводилась с использованием наждачной бумаги средней зернистости.

Из двигателя выходило 4 провода. Я нашел рабочую обмотку и отрезал провода от обмотки стартера. Я установил новые подшипники, так как старые вращались туговато. Винты, стягивающие корпус, также новые.

Выпрямитель был построен на диодах D242, а для управления я использовал контроллер “SOLAR”, купленный несколько лет назад на Ebay.

Испытания генератора можно увидеть на видео.

Для зарядки аккумулятора требуется всего 3-5 оборотов генератора. Мне удалось получить 273 вольта от генератора при максимальных оборотах дрели. К сожалению, залипание хорошее, поэтому нет смысла ставить такой генератор на ветряную мельницу. Если только ветряк не будет с большим пропеллером или редуктором.

Генератор будет установлен на подъемнике. Полевые испытания уже этой зимой.

Источник www.konstantin.in

4. Подключение и регулировка скорости вращения коллекторного двигателя от стиральной машины

Регулятор на стиральной машине:

5. гончарный круг от стиральной машины

6. токарный станок от стиральной машины

Как сделать заднюю бабку токарного станка по дереву из двигателя стиральной машины. и регулятор скорости с удержанием мощности.

7. токарный станок по дереву с двигателем от стиральной машины

Самый маленький однофазный винтовой раскол древесины с двигателем стиральной машины мощностью 600 Вт с регулятором частоты вращения
Рабочая скорость: 1000-8000 об/мин.

8. самодельная бетономешалка

Простая самодельная бетономешалка, состоящая из: бочки на 200 литров, двигателя от стиральной машины, привода от классики “Жигули”, редуктора от генератора “Запорожца”, большого шкива от стиральной машины “Фей”, маленьких шкивов от “Самочки”, шкива барабана от того же привода.

Часть информации я нашел в блогах, что-то на YouTube, что-то в Яндекс.Картинках.

Изготовление собственного токарного станка по дереву из двигателя стиральной машины

Эта статья о том, как сделать собственный токарный станок по дереву из двигателя стиральной машины.

Время сборки: лето 2020 года.

ВАЖНО: Это мой первый опыт работы со сварочным аппаратом. Я никогда раньше не держал его в руках. Поэтому не следует делать акцент на качестве сварных швов. В любом случае я буду переделывать и модифицировать его позже.

Все началось как обычно, была старая стиральная машина, с которой я все снял. Вместе с мощным двигателем. Я решил использовать его в качестве основы для своего будущего станка.

Станина для токарного станка состоит из профильной трубы 20*40 мм.

Какую-то информацию я нашел в блогах, что-то на YouTube, что-то в Яндекс.Картинках.

Я нашел в гараже старое зубило. Сначала он будет работать как грабли. Хотя ручка и само основание немного маловаты))) Я сделал себе портативное зубило из напильника и купил набор обычных зубил.

Установим опорные блоки на станок, для этого вам понадобятся профильные трубы, а также болты и гайки.

Простая и надежная кофемолка из двигателя стиральной машины

Ленточную шлифовальную машину можно легко и просто сделать из двигателя стиральной машины. Чтобы доказать это, предлагаю вам рассмотреть эту самодельную машину. Машина сделана очень просто, с использованием минимального количества материалов. В нем используется двигатель от стиральной машины и самозакрывающийся замок, который служил в качестве натяжного устройства. Другие детали найти не составит труда.

Вам обязательно понадобится регулятор скорости для такой машины, поскольку двигатель развивает чудовищные обороты. Кроме того, при шлифовании на высокой скорости все детали должны быть хорошо сбалансированы, иначе сильных вибраций не избежать. Если вас заинтересовал проект, я предлагаю вам прочитать о нем более подробно.

Материалы и инструменты, использованные автором:

Список материалов:
– двигатель стиральной машины;
– самозакрывающийся
– подшипники для шкива;
– Винты, гайки, шайбы, саморезы;
– ЧИПБОРД;
– стальной лист;
– Профильные трубы;
– шлифовальные ленты.

Список инструментов:
– кофемолка;
– ключи с отверткой;
– зажимы;
– инструмент для резки ДСП.

Процесс изготовления машины:

Шаг первый. Подготовка двигателя
Вам потребуется изготовить приводной вал для вала двигателя. Для этого вам необходимо обратиться к токарю. Компонент должен быть хорошо сбалансирован, если вы хотите работать на высоких оборотах. Именно на высоких оборотах происходит обработка стали.

Вам также понадобится регулятор скорости, потому что если вы запустите двигатель напрямую, скорость будет слишком высокой, но все зависит от типа двигателя и мощности. Как правило, щеточные двигатели развивают очень высокую скорость.

Шаг третий. Натяжитель
Автор использовал самозакрывающееся устройство для натяжителя. Это простое, удобное и практичное решение. Устройство можно отрегулировать для достижения нужной степени натяжения, а доводчик легко крепится к основанию с помощью тех же саморезов.

На рычаге установлен прицепной палец, изготовленный из подшипников, а также болты и гайки.
После установки натяжителя можно приступать к установке шлифовальной ленты.

Шаг 4. Упорные плиты
Теперь нам нужно изготовить и установить упорные пластины, которые могут быть изготовлены из стального листа толщиной не менее 3 мм. Вырезаем необходимые куски с помощью шлифовальной машины и перемалываем их на уже изготовленной мельнице.

Установите опорные блоки на машину, для этого вам понадобятся профильные трубы, а также болты и гайки.

Шаг 5. Корпус
Мы устанавливаем защитный кожух вокруг машины. Для этой цели можно использовать ДСП, фанеру или что-то подобное.
После этого машина полностью готова к работе. Начнем тестирование, автор с легкостью затачивает на нем сверло.

Вот и все, проект подошел к концу, надеюсь, что эта самодельная машина показалась вам интересной. Желаю вам удачи и творческого вдохновения, если вы захотите повторить нечто подобное. Не забывайте делиться с нами своими идеями и самодельными поделками.
