Группа безопасности для отопления из чего состоит
Группа безопасности — это узел из трех компонентов, который защищает котел и трубы от разрыва при скачках давления. Без этого узла любая система отопления в частном доме превращается в потенциальную бомбу, готовую рвануть при перегреве теплоносителя.

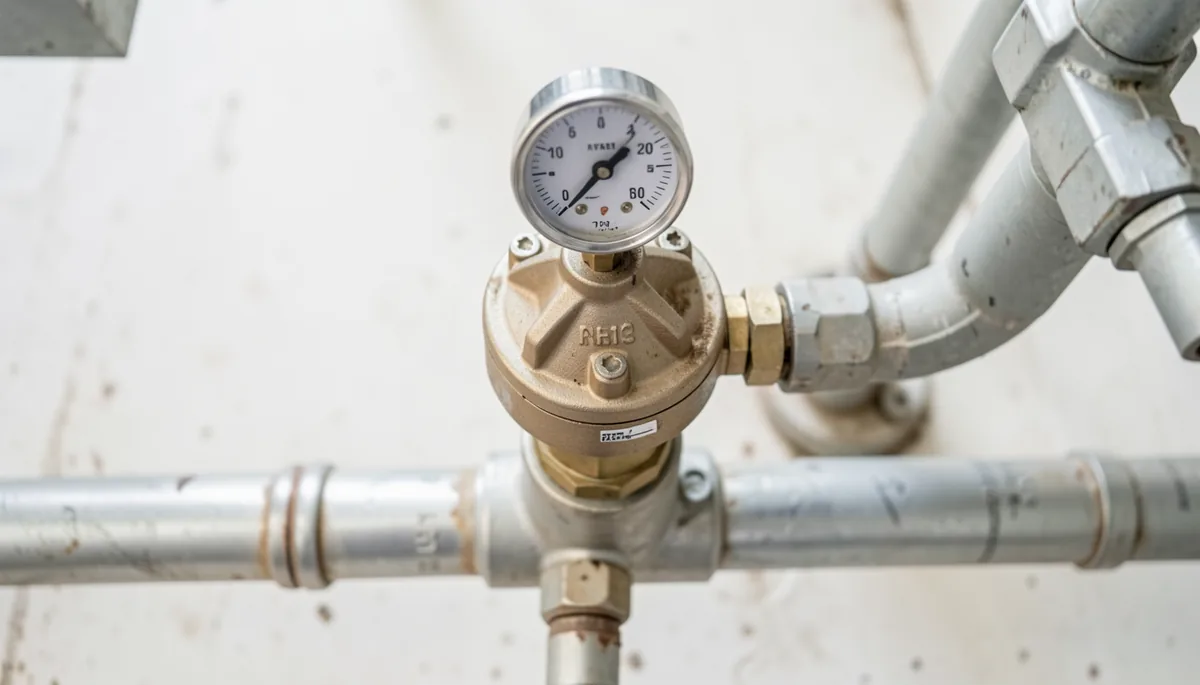

Что такое группа безопасности и зачем она нужна
В частном доме котел нагревает воду, расширяется она, и давление внутри системы растет. Если вы заперли систему герметично, лишнему объему жидкости некуда деться. Давление летит вверх, и если оно превысит критическую отметку, лопнет либо радиатор, либо теплообменник котла, ремонт которого стоит 45 000 рублей и выше.
Группа безопасности выполняет роль предохранительного клапана и стабилизатора. Она сбрасывает лишнюю воду, когда давление переваливает за норму, и выпускает воздух, когда система только запускается. Это компактный блок, который берет на себя физику расширения жидкости.
Из чего состоит группа безопасности для отопления
Стандартный узел включает три обязательных элемента. Если в комплекте не хватает хотя бы одного, систему нельзя считать защищенной.
- Манометр. Показывает текущее давление в барах или атмосферах. Обычный прибор имеет шкалу до 6 бар.
- Воздухоотводчик (краник Маевского). Нужен для удаления пузырьков воздуха. Воздушные пробки мешают циркуляции и вызывают шум в трубах.
- Предохранительный клапан. Самая важная деталь. Он настроен на срабатывание при достижении определенного давления (обычно 2.5 или 3 бара).
Иногда в состав добавляют расширительный бак, но чаще его ставят отдельно как самостоятельный элемент системы. В маленьких системах объемом до 50 литров можно встретить комбинированные блоки, где все три детали собраны в одном корпусе из латуни или нержавейки.

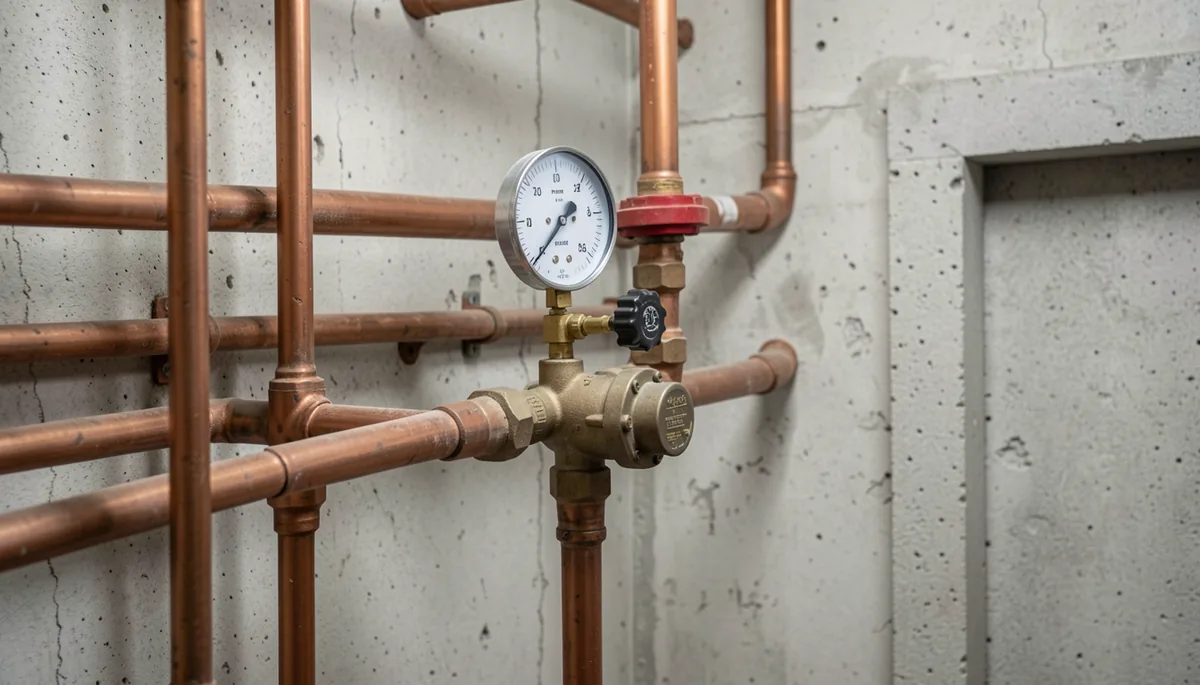

Группа безопасности для котла: нюансы состава
Когда говорят про группу безопасности именно для котла, имеют в виду защиту самого теплообменника. Котел — это самое узкое и дорогое место в контуре. Если давление подскочит из-за сбоя автоматики или заклинившего насоса, клапан на группе безопасности должен открыться первым.
Для газовых котлов важно, чтобы клапан был рассчитан на работу с конкретным типом теплоносителя. Если у вас в системе антифриз, обычный стальной клапан может быстро покрыться коррозией или закиснуть. Выбирайте латунные модели — они служат в 3 раза дольше при работе с химическими присадками.
Разница между группой для системы и группой для котла
Группа для всей системы отопления защищает магистральные трубы и радиаторы. Она ставится на общую ветку. Группа для котла — это локальная защита, которая стоит максимально близко к выходу из нагревательного элемента. В идеале они работают в связке: котел защищен персонально, а вся сеть — общим узлом.
Где устанавливается группа безопасности
Место монтажа определяет эффективность защиты. Если поставить клапан слишком далеко от котла, давление в самом котле может вырасти до критического раньше, чем сработает механизм. Это приведет к микротрещинам на теплообменнике.
Правило простое: ставьте группу безопасности на подающей линии сразу после котла. Расстояние между котлом и узлом не должно превышать 50–70 сантиметров. Если у вас сложная разводка с несколькими контурами, на каждый контур (например, теплый пол и радиаторы) желательно ставить свой воздухоотводчик.
При монтаже учитывайте направление потока. На корпусе клапана всегда есть стрелка. Она должна указывать в сторону движения теплоносителя от котла к потребителям. Если поставить наоборот, клапан просто не будет работать или начнет течь.
Как проверить работу узла
Раз в полгода нужно проводить проверку. Возьмите манометр и посмотрите на показания. В холодном состоянии давление должно быть в районе 1.2–1.5 бар. Если цифра падает до нуля — значит, где-то утечка или сдулся расширительный бак.
Проверьте клапан. Нужно аккуратно поднять рычажок на предохранительном клапане. Из него должна брызнуть вода. Если ничего не происходит — клапан закис из-за накипи. В этом случае его нужно заменить, а не пытаться «пробить» молотком. Закисший клапан — это гарантированный залив дома водой при следующем перегреве.
Если вы собираете систему сами, помните: дешевые китайские манометры врут на 15–20%. Купите один качественный прибор с ценой около 800 рублей и используйте его для калибровки всей системы. Это сэкономит вам десятки тысяч на ремонте оборудования.
