Как называются дефекты и пороки древесины: виды и отличия

Пороки древесины — это изменения внешнего вида, нарушение целостности тканей или клеточных оболочек, а также отклонения в структуре материала, которые снижают его качество и ограничивают применение. В то время как пороки возникают естественным путем при росте дерева под влиянием климата или почвы, дефекты имеют механическое происхождение. Они появляются в процессе заготовки, транспортировки, сортировки или обработки древесины инструментами. Оба типа воздействий снижают прочность и декоративность лесоматериалов, поэтому сортность досок или брусьев всегда определяют с учетом имеющихся повреждений.

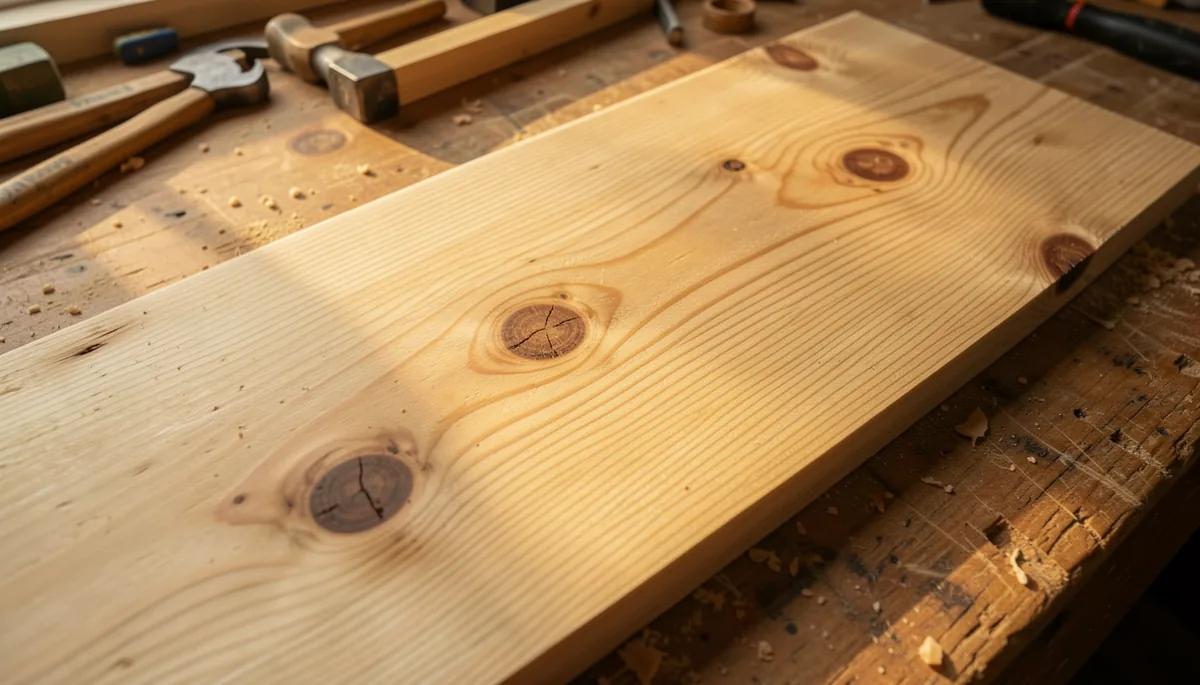

Классификация сучков

Сучки представляют собой основания ветвей, которые оказались заключены в древесину ствола. Эта часть материала обычно имеет более темный цвет и обладает самостоятельной системой годичных слоев. Сучки являются самым распространенным видом пороков почти во всех породах.

Форма разреза на поверхности

Специалисты классифицируют сучки по отношению большего диаметра к меньшему при их разрезе на поверхности сортимента. Если это отношение не превышает двух, то сучок называют круглым. При значении от двух до четырех диаметров дефект считается овальным. Если же разница составляет более четырех диаметров, перед нами продолговатый сучок.

Положение в материале

Расположение сучка определяет его тип относительно геометрии изделия. Пластевыми называют те элементы, которые выходят на широкую сторону (пласть) досок или брусьев. Кромочными считаются те, что расположены на узкой стороне (кромке). Ребровые сучки выходят на ребро материала, а торцевые — на его конец. Особую категорию составляют сшивные сучки, продольное сечение которых выходит одновременно на два ребра одной и той же стороны сортимента.

Взаимное расположение

По тому, как сучки распределены по длине изделия, их делят на три группы. Разбросанными называют одиночные сучки, которые отстоят друг от друга на расстоянии больше ширины самого сортамента. Групповыми считаются круглые, овальные или ребровые элементы, если они встречаются в количестве двух и более штук на отрезке, длина которого равна его ширине. Разветвленными чаще всего называют сучки хвойных пород, когда два продолговатых узла одной мутовки или сочетание одного продолговатого с овальным/ребровым из той же мутовки образуют единую систему.

Степень срастания

Качество соединения ветви со стволом критически влияет на прочность. Существуют сучки сросшиеся, частично сросшиеся, несросшиеся и выпадающие. У сросшихся элементов слои годичного прироста образуют единое целое с окружающей древесиной по всей площади. В случае частичного срастания соединение наблюдается лишь на определенной части окружности. Выпадающие сучки не имеют надежного соединения со стволом и могут легко покинуть свое место при высыхании материала.

Трещины и их причины

Трещины серьезно нарушают целостность древесины и могут привести к ее быстрому гниению. Их принято разделять на те, что возникли в растущем дереве, и те, что появились в срубленном материале (усадочные).

В живом дереве часто встречаются метиковые трещины. Это радиальные разрывы, которые проходят через сердцевину, но не достигают коры. Они могут быть простыми или составными коническими, если несколько трещин расходятся под углом друг к другу. Также в стволах встречаются морозобойные трещины — продольные насечки, вызванные резким охлаждением ткани.

В уже заготовленной древесине преобладают усадочные трещины. Они развиваются из-за неравномерного высыхания и проникают глубоко в зерно. Такие повреждения создают идеальную среду для развития грибков. Также существуют технологические трещины, которые возникают при распиловке или пропаривании материала вследствие внутренних напряжений.

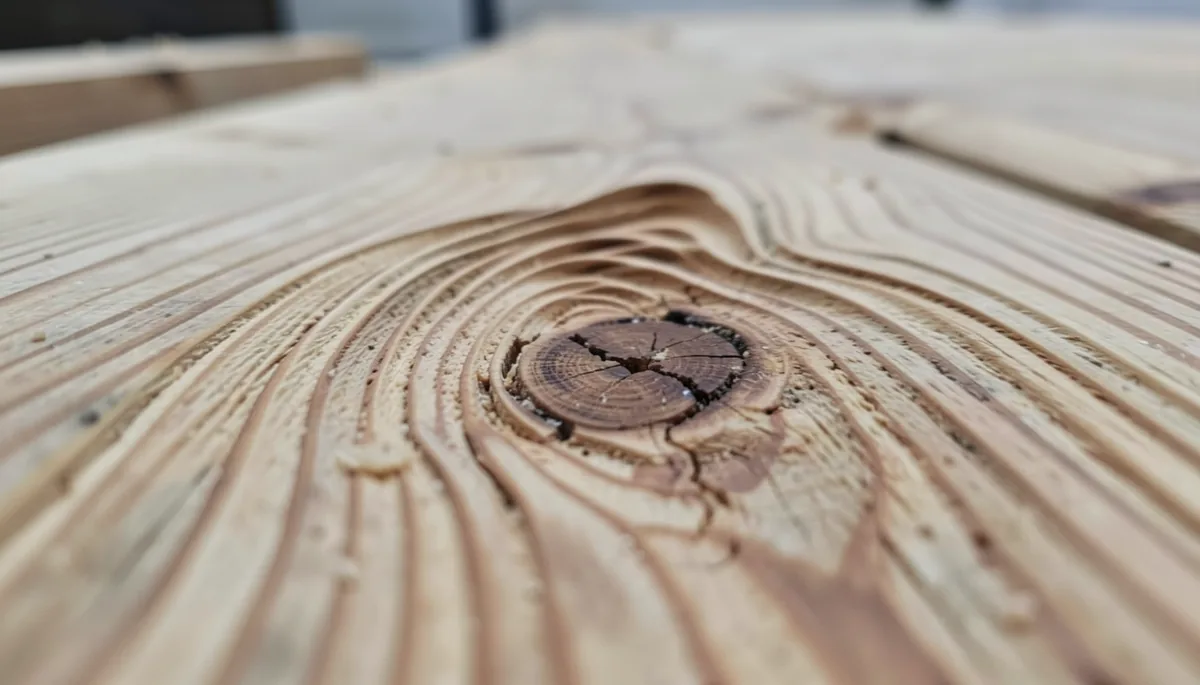

Пороки строения и деформации

Внутренние изменения структуры часто невозможно заметить сразу после валки дерева. К ним относятся такие особенности, как наклон волокон или наличие сердцевины. Наклон волокон относительно продольной оси изделия затрудняет обработку и снижает прочность бруса на изгиб и растяжение.

Сердцевина представляет собой центральную часть ствола с рыхлой тканью. Если она попадает в готовое изделие, это часто провоцирует растрескивание. Существуют также специфические дефекты вроде «водного слоя» — темных пятен в сердцевине из-за избытка влаги при росте. Это снижает ударопрочность и способствует гниению.

Деформации меняют внешнюю форму изделия. Кривизна может быть простой или сложной, если ствол имеет один или несколько перегибов по всей длине. Смятие уменьшает толщину бревна вдоль его оси, что ведет к снижению механических свойств. Также встречаются такие дефекты, как «родинка» (углубление на конце ствола) или «крень» — ненормальное утолщение поздней древесины в годичных слоях.

Биологические и химические изменения

Грибковые поражения являются одними из самых опасных повреждений. Грибки делятся на дереворазрушающие, которые уничтожают целлюлозу и лигнин, и деревоокрашивающие, которые лишь меняют цвет. При гниении плотность древесины может упасть в 2–2,5 раза.

Химическое окрашивание обычно связано с окислением танинов. Пятна или пожелтение не портят прочность материала, но сильно ухудшают его декоративный вид. К биологическим повреждениям также относят деятельность насекомых, например, червоточины. Глубокие ходы вредителей нарушают целостность древесины и открывают путь инфекциям.
