Как подключить камеру видеонаблюдения к телевизору?

На современном электронном рынке представлены камеры наблюдения с различными технологиями. Они отличаются способом передачи изображения и подключения к телевизору.

Современный рынок электроники включает в себя камеры наблюдения с различными технологиями. Они отличаются способом передачи изображения и способом подключения к телевизору.

Аналоговые видеокамеры

Аналоговые камеры видеонаблюдения считаются несколько устаревшими, но они отличаются от других типов тем, что их можно напрямую подключить к телевизору. Их недостатком является то, что изображение на экране имеет низкое разрешение, что не позволяет владельцу увидеть мелкие детали изображения.

Дальнейшее развитие аналоговой технологии привело к развитию TVIВ тех случаях, когда видеокамера не может быть подключена непосредственно к телевизору, требуется видеомагнитофон.

Существуют камеры видеонаблюдения высокой четкости, которые имеют переключатель, позволяющий им переключаться на высококачественное аналоговое видео. Их можно подключить непосредственно к телевизору.

IP-видеокамеры .

Беспроводная технология, используемая для передачи изображений с IP-камер, развивалась параллельно с аналоговой технологией. Она выводит на экран изображения высокого разрешения, что отличает ее от любой аналоговой камеры. Однако они гораздо сложнее и дороже аналоговых камер, поскольку содержат встроенные цифровые фильтры, значительно улучшающие качество изображения. Кроме того, в корпус могут быть встроены микрофон и динамик.

IP-камера может быть подключена к телевизору только через видеорегистратор. Без последнего он может быть подключен к компьютеру, планшету, смартфону с помощью специального программного обеспечения. Вы должны помнить:

IP-камеры имеют собственную прошивку;
Для подключения требуется компьютерная сеть;
Подключение к компьютерной сети осуществляется с помощью разъема RJ45;
IP-камеры могут быть оснащены интерфейсом WiFi.

Все камеры видеонаблюдения имеют свои конструктивные особенности.

Существует несколько типов систем видеонаблюдения, каждый из которых имеет свои особенности:

Выбор камеры или системы видеонаблюдения

Существует несколько типов систем видеонаблюдения, каждый из которых имеет свои особенности:

Аналог

Самые дешевые модели, позволяющие подключаться к любому современному телевизору, монитору. Аналоговый сигнал не обладает высоким уровнем детализации, поэтому он имеет тенденцию пропускать мелкие детали, которые важны в некоторых ситуациях.

IP-камеры

Сетевые устройства с цифровой записью сигнала. Существуют модели IP-камер не только с проводным подключением, но и с передачей сигнала Wi-fi, что подходит для наружного наблюдения.
TVI, HDCVI, AHD

Усовершенствованные модели, заменяющие аналоговые камеры, предлагающие детальное изображение, которые также можно подключить через аналоговые входы.

IP-камера.

Его производительности достаточно для многолетней надежной работы. Третий класс кабеля – это так называемый бронированный кабель. Она не только более долговечна, но и защищает от внешних помех.

Материалы и инструменты для подключения камеры видеонаблюдения

Подключение камеры видеонаблюдения к телевизору требует определенного набора расходных материалов и зависит от:

Модели фотоаппаратов и телевизоров;
Механика передачи видеосигнала;
Интерфейсы, доступные на камере;
Наличие электропитания и других ключевых компонентов.

Телевизор для наблюдения, для отображения сигнала с камеры, также должен соответствовать определенному уровню требований.

Система наблюдения с использованием устаревшего лампового магнитофона вряд ли будет работать.

Устройство должно иметь как минимум аналоговый видеовход (обычные тюнеры RCA).

Для работы вам обязательно понадобятся:

Разъемы необходимого типа (в зависимости от модели камеры и телевизора);
Инструмент для резки проводов (канцелярский нож);
Паяльник;
любой тип флюса и олова.

Если у вас нет навыков пайки, вы можете использовать специальные клеммные адаптеры.

Просто вставьте в них зачищенные концы соответствующих проводов линии электропередачи и закрепите их винтовыми зажимами.

Разъемы

Имеющиеся в продаже разъемы и адаптеры бывают разных типов и размеров.

Чтобы вести видеонаблюдение через телевизор, нужно найти наиболее удобный вариант по цене и функциональности.

В частности, даже стандартизированные разъемы для тюльпанов или радиопередачи могут иметь конструкцию

предлагая пайку;
обжим и фиксация соответствующих проводов сигнальной линии;
установление контакта путем привинчивания (или иного воздействия) одной части разъема к другой.

В зависимости от навыков, знаний подрядчика для выполнения конкретной задачи выбирается тот или иной коннектор.

Интерфейс VGA относится к сегменту современной механики передачи данных.

Варианты, как подключить камеру видеонаблюдения к телевизору напрямую – требуют использования устройств, оснащенных соответствующими разъемами и специальным кабелем.

На современном рынке вы можете выбирать между различными классами кабелей.

Минимальный кабель VGA не имеет защиты от помех, его не рекомендуется сильно сгибать или многократно ломать. Стандартный тип проволоки немного дороже, более прочен и им можно свободно манипулировать.

Его свойств достаточно для многолетней надежной эксплуатации. Третий класс – это так называемый бронированный кабель. Он не только более надежен, но и защищает от помех и наводок извне.

Тюльпан

Этот тип разъема является наиболее распространенным ответом на вопрос о том, как подключить внешнюю камеру видеонаблюдения к телевизору.

Работа с этим интерфейсом проста, доступна даже новичкам. Большинство камер, даже последнего поколения, оснащены выходом аналогового сигнала.

Существует как минимум два способа подключения системы видеонаблюдения к телевизору с помощью кабеля “Тюльпан”:

С помощью простого кабеля “папа-папа”, если камера оснащена стандартным двухконтактным выходом;
После реализации простой схемы, соединяющей телевизор, камеру и источник питания в единую конструкцию.

Чтобы свести работу к минимуму, с самого начала убедитесь, что устройство, принимающее видеосигнал, генерирует сигнал в удобном формате, который можно подключить с помощью самого простого кабеля.

SCART

SCART – это довольно непопулярный интерфейс передачи данных. Размеры разъема велики, а производители имеют плохую привычку использовать собственное расположение контактов.

Однако ответ на вопрос, можно ли подключить камеру видеонаблюдения к телевизору с помощью SCART, довольно прост.

В нем используется схема с источником питания, аналогичная соединению “cinch”.

Общий провод подключается к контакту 17 разъема, а сигнальный провод (желтый от камеры или от соответствующего одноконтактного интерфейса) подключается к контакту 20.

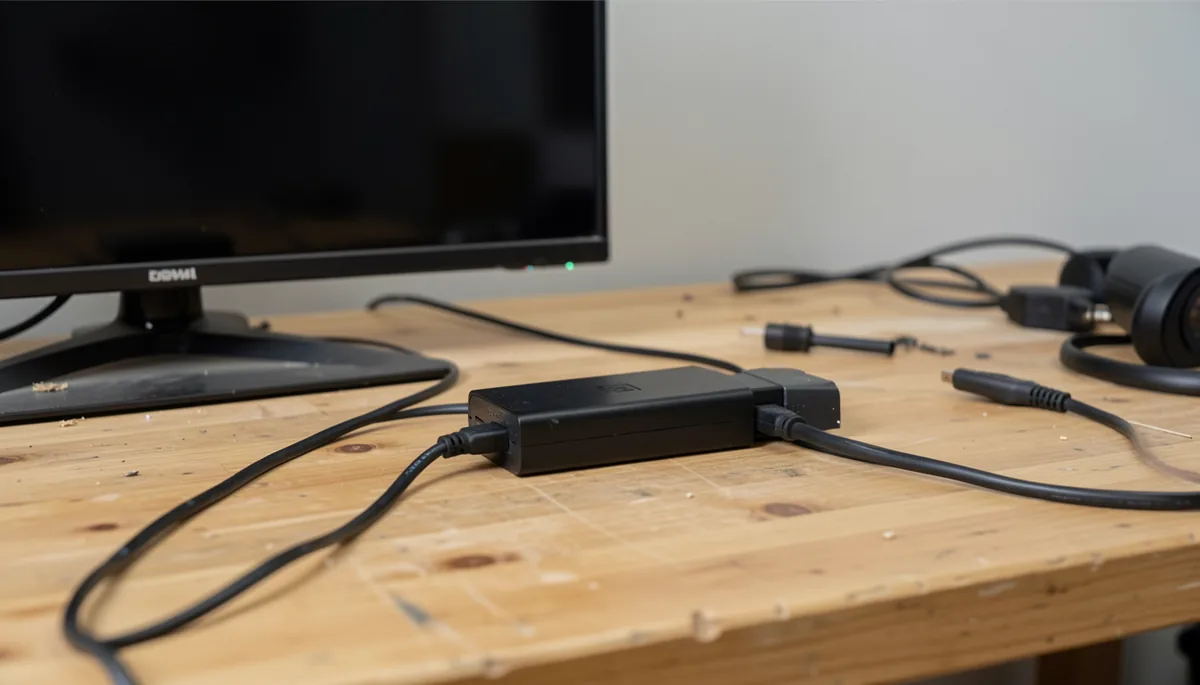

Адаптеры

Адаптеры помогут вам подключить систему видеонаблюдения к телевизору, если одно устройство не имеет интерфейса, совместимого с другим. Стоит особо отметить, что адаптеры не занимаются преобразованием сигнала.

Они только, грубо говоря, сбрасывают контакты. Например, кабель Tulip-SCART будет работать надежно и эффективно, поскольку механика передачи сигнала в обоих интерфейсах одинакова.

Больше проблем возникает у людей, которые не понимают механики адаптеров и хотят сэкономить. Например, недорогое устройство, на одной стороне которого есть HDMI, а на другой – Tulip, не даст изображения на вашем телевизоре.

Он предназначен для мониторов, принимающих цифровой сигнал через разъемы RCA.

Переходник HDMI на тюльпан не преобразует цифровой сигнал в аналоговый, он лишь предлагает другое назначение контактов.

Преобразователи

Используя конвертеры, можно создавать системы телевизионного наблюдения с применением широкого спектра камер. На рынке их очень много.

Они могут принимать исходный сигнал и генерировать выходной сигнал через следующие интерфейсы:

mini, micro, стандартный HDMI;
RCA;
VGA;
SCART;
композитный AV и другие.

Преобразователи заняты точным изменением формата сигнала. Например, они легко разделяют цифро-аналоговый HDMI на два аналоговых RCA-тюнера для видео и аудио, с бонусом в виде стандартного 3,5-дюймового аудиовыхода.

Преобразователи всегда требуют собственного источника питания, а стоимость таких устройств прямо пропорциональна их возможностям.

Сопряжение устройств

Устройства сопряжения – это отдельный класс датчиков. Они могут соединять камеру и телевизор с помощью дополнительных протоколов и форматов передачи.

В качестве примера можно привести популярные на рынке Wi-Fi донглы или свистки:

передавать сигнал на телевизор в формате, понятном этому устройству;
Их можно подключить к любой IP-камере, подключенной к беспроводному маршрутизатору или имеющей собственный передатчик.

Адаптеры и преобразователи сигналов могут использоваться в сочетании с интерфейсными устройствами (для снижения затрат).

Схема подключения устройства

Самое простое соединение между камерой видеонаблюдения и телевизором – это использование аналогового сигнала.

Это выглядит следующим образом:

плюсовой провод источника питания подключается к красному проводу камеры;
минусовой контакт блока питания, камера, внешняя планка разъема “тюльпан” – соединяются вместе;
желтый сигнальный провод камеры или точку соответствующего одноконтактного интерфейса – подключить к среднему контакту разъема “тюльпан”.

Такую схему может спаять даже новичок. Для того чтобы устройство работало стабильно, без помех – стоит приобрести качественный блок питания, а также минимизировать длину кабелей.

Заключение

Минимизация затрат, исключительная функциональность, максимальное удобство – всего этого можно достичь, подключив камеру видеонаблюдения к обычному телевизору.

Все, что вам нужно сделать, чтобы насладиться изображением, – это переключить его в соответствующий режим.

Внимательно изучив документацию и доступные интерфейсы, вы сможете приобрести адаптеры, конвертеры, кабели и – не ошибетесь – не потратить слишком много денег.

Если пользователь также хочет слышать звук на телевизоре, он может подключить отдельный микрофон системы видеонаблюдения к одному из RCA-входов на телевизоре.

Подключение нескольких камер

Помимо аналоговых камер видеонаблюдения, к HDMI-входу телевизионного монитора можно подключить HDTV (AHD CCTV).

Если пользователь хочет одновременно просматривать изображения с нескольких камер на экране телевизора, он должен использовать квадропроцессор CCTV (до 4 камер) или мультиплексор CCTV (до 16) для объединения видеосигналов.

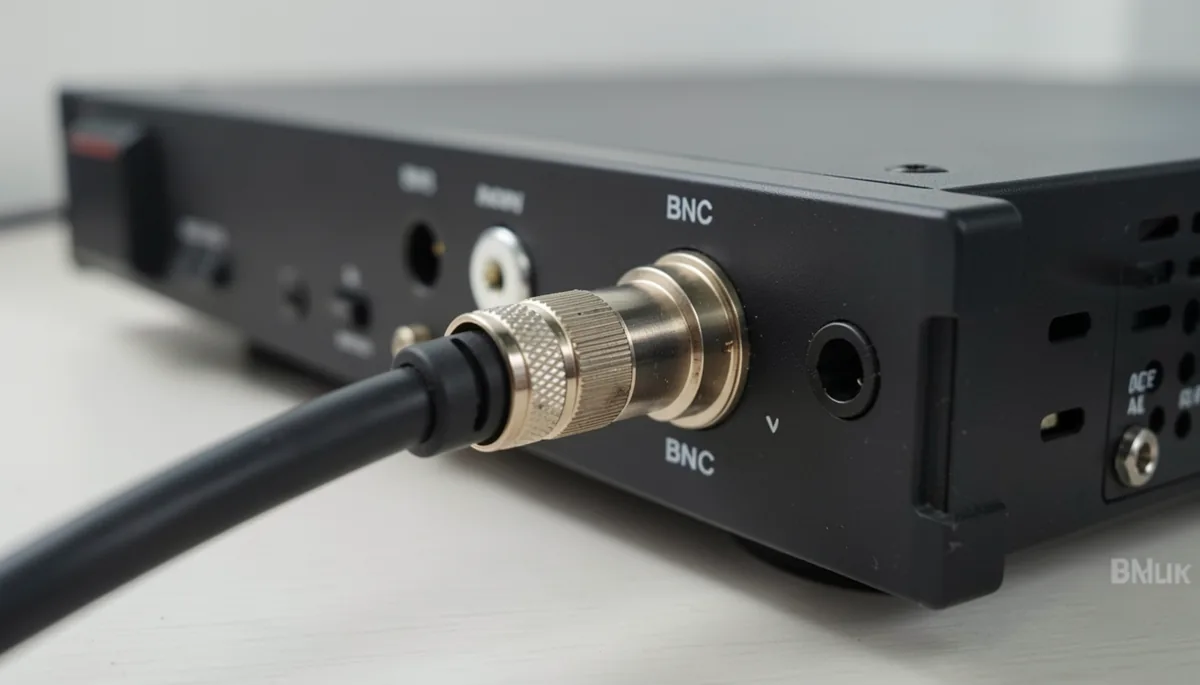

Аналоговые камеры наблюдения (CCTV) подключаются к видеовходам четырехканального мультиплексора с помощью коаксиального кабеля RG59.

Мультиплексор имеет один видеовыход BNC. Кабель RG59 можно использовать для прокладки видеосигнала от мультиплексора к телевизору.

Разъем BNC на конце телевизионного кабеля можно заменить на разъем RCA. Затем процессор мультиплексора будет настроен на отображение видео со всех 4 камер на экране. Он также может быть настроен для других применений:

прокрутка одного задержанного изображения;
картинка в картинке;
двойное изображение.

Многие пользователи задаются вопросом, можно ли подключить одну камеру наблюдения к двум телевизорам или мониторам. Ответ в данном случае – да. Для подключения одной аналоговой камеры видеонаблюдения к двум телевизорам необходимо разделить видеосигнал с помощью разветвителя CCTV.

Сам процесс установки сводится к протягиванию кабелей от телевизора к самой камере. Прикрепите кабели друг к другу с помощью пластиковых кабельных стяжек. Как прикрепить его к стене – решать вам. Любой магазин “Сделай сам” предложит вам несколько вариантов крепежа.

Приложение

Только профессионал с ежедневным практическим опытом может помочь вам сделать выбор в пользу той или иной технологии видеонаблюдения. Современные устройства достаточно сложны и требуют определенных знаний и навыков. Конечно, при желании вы можете сделать это самостоятельно, но многие вещи останутся незамеченными. Часто бывает так, что владелец не использует возможности видеосистемы на 100%, потому что не знаком с ними. Кроме того, грамотный специалист поможет вам правильно подобрать оборудование под ваши конкретные задачи, требования и характеристики объекта, что сэкономит ваши деньги и нервы. Выбор правильного места для установки камеры – это тоже искусство. Не забывайте о гарантийных обязательствах: неправильная установка приведет к аннулированию гарантии на оборудование.

Наша компания занимается установкой видеонаблюдения уже более 5 лет. За это время было выполнено множество различных проектов по установке камер. Чтобы избежать рисков – обращайтесь к нам, мы гарантируем высокое качество и низкие цены. Наш телефон в Москве: +7 (495) 532-46-40.

Можно ли подключить камеру к телевизору? Разъемы S-video могут использоваться с обеих сторон соединения. Хотя это компьютерный разъем, он присутствует в большинстве современных телевизоров. По качеству изображения он аналогичен соединению VGA. Поэтому, если у вас есть вход и выход S-video, вам достаточно приобрести кабель для подключения этих устройств.

Иногда задача заключается в подключении камеры видеонаблюдения к одному или нескольким телевизорам. Эти камеры отличаются в основном тем, что имеют поворотный механизм и тем, что несколько камер могут работать одновременно. В этом случае необходимо профессиональное оборудование, которое может передавать разные сигналы на один и тот же телевизор. Если телевизоров несколько, то для дублирования одного видеосигнала на несколько приемников необходим специальный видеоусилитель. Это может произойти, если жильцы лестничной клетки договорились установить одну камеру на лестничной клетке, и все хотят видеть видео с нее одновременно.

Итак, вы выбрали подходящую камеру безопасности, теперь пришло время подготовиться к установке и убедиться, что у вас есть все необходимые аксессуары.

Пример традиционной аналоговой камеры видеонаблюдения

Не имеет значения модель камеры – купольная, пулевая или бокс (как показано на рисунке). Важно определить, использует ли камера традиционные Технология CVBS Эту информацию можно найти на самой камере, в каталоге или в руководстве к изделию. См. изображение ниже:

Камера видеонаблюдения также может иметь 480, 540, 600, 700 Телевизионные линии.

Ниже приведен пример информации из каталога камер

С другой стороны, камеры с интерфейсом Ethernet (так называемые IP-камеры) не требуют установки драйвера. Эти модели могут быть подключены непосредственно к маршрутизатору или сетевому видеорегистратору с помощью кабеля витой пары. Они имеют свой собственный IP-адрес и распознаются телевизором как отдельное устройство. Запись с IP-камер настраивается на SD-карту или сервер.

Чтобы подключить камеру видеонаблюдения к телевизору

Довольно часто веб-камеры устанавливаются на телевизоры SMART TV. Это пригодится при использовании Skype или трансляции игр на ваш канал Twitch. Свободное визуальное общение или видеоконференции с использованием веб-камеры на телевизоре – повседневное явление для многих людей.

Прямое соединение возможно только с моделью камеры, работающей с аналоговым сигналом. Такие устройства можно приобрести в Интернете или в магазине товаров для дома.

Даже если в вашем телевизоре есть свободный USB-разъем, вы не сможете подключить через него компьютерную веб-камеру, поскольку невозможно установить драйвер, и оборудование останется нераспознанным.

Если вы все же хотите организовать подключение веб-камеры к телевизору, вы можете использовать системный блок ПК в качестве адаптера. Для этого выполните следующие действия:

Для подключения телевизора к системному блоку ПК используйте кабели или адаптеры. Все модели имеют разные разъемы, поэтому посмотрите на порты на задней панели телевизора и определите наилучший вариант подключения;
Телевизор также будет выступать в качестве монитора, поэтому обязательно настройте разрешение в соответствии с вашими потребностями;
Подключите WEB-камеру к блоку ПК;
Запустите установку драйвера с диска (прилагается к устройству) или через “Панель управления” – “Диспетчер устройств”.;
Теперь вам остается только удобно расположить камеру на телевизоре и отрегулировать угол обзора так, чтобы в объектив попало нужное изображение.

С другой стороны, камеры с интерфейсом Ethernet (так называемые IP-камеры) не требуют установки драйвера. Такие модели могут быть подключены непосредственно к маршрутизатору или сетевому видеорегистратору с помощью кабеля витой пары. Они имеют свой собственный IP-адрес и распознаются телевизором как независимое устройство. Запись с IP-камер ведется на SD-карту или сервер.

Большинство современных телевизоров поддерживают цифровую запись. Особенно те, которые имеют встроенный доступ в Интернет. Существуют модели телевизоров со встроенной камерой (например, Sony KDL-55W808 или Samsung UE46F8000) или вы можете приобрести отдельное интернет-устройство, которые обычно выпускаются теми же производителями телевизоров. Эти камеры более чувствительны и подходят для более широкого круга объектов: они лучше улавливают звук звонящего, а также способны соответствующим образом регулировать яркость изображения.

Помните, что обычная веб-камера для ПК не будет работать с телевизором, так же как и телевизионная камера не будет работать с ПК. У них разные алгоритмы, и каждое устройство имеет свою специфическую конструкцию. Skype также имеет две различные версии: одна для ПК, другая для телевизора. Ваш счет, с другой стороны, должен быть таким же.

Перед настройкой камеры для работы с телевизором убедитесь в этом:

Камера оснащена разъемом VA/In/Out;
Для подключения прилагается кабель.

Например, отличным вариантом универсальной ТВ-камеры является модель Logitech TV Cam HD. Просто подключите его к телевизору с помощью кабеля HDMI, и вам больше ничего не нужно делать. Он имеет независимый источник питания, поэтому вы можете принимать видеозвонки даже при выключенном телевизоре.

Жители многоквартирных домов довольно часто используют подключение, при котором одна камера, установленная, например, в подъезде, передает изображение во все квартиры в доме. В этом случае в каждой квартире имеется одна камера и множество специальных мониторов с разъемами HDMI или VGA.

Если вы хотите сэкономить, вам не обязательно покупать дополнительное устройство, но вы можете вывести изображение на телевизор с помощью ТВ-модулятора. Схема такого соединения будет выглядеть следующим образом:

Сделайте разрыв в телевизионном кабеле, это можно сделать на платформе или непосредственно в квартире;
В нем установлен специальный модулятор телевизионного сигнала, который добавляет в поток телевизионного сигнала дополнительный информационный канал свободной частоты;
Модулятор имеет 2 антенных разъема (один для входа и один для выхода) и 3 разъема (один для видео и два для аудио). Сигнал с камеры подается на модулятор через стандартный разъем;
Затем необходимо установить частоту передачи (номер канала указан на корпусе устройства);
С помощью разветвителя сигнала изображение с камеры можно передавать на 4 отдельных телевизора.

В зависимости от того, сколько провайдеров предлагают свои услуги в вашем доме, вам потребуется установить столько же модуляторов.

Если камера не имеет возможности переключения на старый аналоговый телевизор, прямое подключение невозможно. В этом случае вам придется приобрести специальный конвертер BNC/VGA. Только конвертер сможет изменить формат передаваемого сигнала.

Камера видеонаблюдения подключается к телевизору с помощью того же коаксиального кабеля, который просто обжимается с обеих сторон разъемами BNC. Подключите один конец кабеля к выходу на камере и вставьте другой конец в гнездо на камере. “Вход” на конвертере, а последний подключается к телевизору с помощью кабеля VGA.

Пароль размыт, потому что на камере был мой типичный пароль, и я не хочу его выдавать, но мне было лень его переписывать ? Я не знаю, как вывести изображение с камеры.

Как передать изображение с IP-камеры на телевизор?

Видеонаблюдение

В одном из комментариев к статье Разблокировка камер Ростелеком (DS-I120, DS-I122) камрад Сергей спросил: “Существует ли WEB-компонент для Android?. Мне самому такая идея никогда не приходила в голову. Видимо, профессиональная деформация. Потому что система видеонаблюдения должна быть полноценной системой видеонаблюдения. Однако практика показывает, что это не всегда необходимо.

В некоторых случаях, в определенные моменты, достаточно просмотреть изображение и работать с архивом уже с компьютера, смартфона или планшета. В этой статье мы рассмотрим пример, в котором вы хотите увидеть изображение из IP-камера на экране вашего телевизора. Для наглядности мы рассмотрим камеры HiWatch DS-I120/I122.Однако этот способ является универсальным.

Подходящие устройства

Это невозможно сделать на обычном телевизоре, даже с базовыми “умными” функциями. Даже если в прошивке телевизора есть браузер. Браузер присутствует, но он не может обрабатывать динамическое содержимое. Для этого вам необходимо ActiveX-компоненты необходимы, т.е. Internet Explorer и, следовательно, Windows.

SmartTV

Для просмотра изображения с камеры вам понадобится устройство под названием SmartTV, SmartTV с операционной системой, основанной на Android. В OS Телевизор должен иметь возможность устанавливать приложения из репозитория, который должен иметь проигрыватель, способный воспроизводить Потоковая передача RTSP.

В Декодер для Android

Если телевизор не умный или умныйНо не так уж много, есть обходной путь – Телевизионная приставка Android TV. Это медиацентр на базе Android, предназначенный для воспроизведения контента, в том числе потокового. Я не знаю, могут ли такие приставки воспроизводить RTSP из коробки.Но это не обязательно. Уже есть VLC!

VLC – это бесплатный кроссплатформенный медиаплеер с открытым исходным кодом и медиаплатформа. VLC может воспроизводить различные медиафайлы, а также DVD, Audio CD, VCD и веб-трансляции.

VLC может играть Потоки RTSP лучше, чем многие другие, и некоторые системы наблюдения, если не все, используют его исходный код в своей разработке, или используют целые библиотеки вместо кода.

AppleTV

На кончиках ваших пальцев Телевизионная приставка Android TV под рукой, но у меня есть более старая AppleTV .. Разница невелика, потому что VLC работает на многих платформах. На AppleTV странице, вы также можете установить его из Apple Store. У меня уже была установлена эта программа, потому что я использую ее для просмотра фильмов с компьютера. Остается только искать интересующую вас функцию. И вот оно!

Итак, давайте запустим VLCперейти на… Общий доступ к сети и введите строку. RTSP для нашей камеры. Что такое RTSP и который URL-АДРЕСА RTSP в статье URL-адреса RTSP для подключения IP-камер. Для первого потока камер HiWatch строка RTSP выглядит следующим образом:

rtsp://admin:[email protected]:554/streaming/channels/1

По телевизору это выглядит так (в комнате идет ремонт, DS-I122 лежит на полу):

Пароль размыт, потому что в камере был установлен мой типичный пароль и он не хотел светиться, а переписывать его было лень ? .

Мини-компьютер

Для полноты картины вот первое, что приходит мне на ум, когда я ставлю перед собой такую задачу. Он также самый функциональный, хотя и самый дорогой. Это, конечно же, компьютер. Никто не хочет видеть системный блок рядом с телевизором, поэтому выбирают что-то небольшое. Я использовал Платформа Intel NUC.Но недавно я обнаружил еще одну вещь: MELE Stick PC..

Это полноценный компьютер. Мы настроили его так, чтобы он автоматически включался при подаче питания и автоматически входил в систему. WindowsУстановите и настройте любое программное обеспечение и наслаждайтесь.

Единственное, что в нем плохо, это то, что он имеет HDMI “Папа” (мужской), поэтому вы можете подключать только устройства с разъемом HDMI “Мать” (Женщина). Но использование адаптера HDMI с мужского на женский (от женщины к женщине) и КАБЕЛЬ DVI – HDMI вы также можете подключиться к Мониторы DVIчто значительно расширяет область применения.

Теперь я предлагаю нечто подобное всем желающим – достаточно мощный комп с Windows почти за 20 тысяч – то есть почти бесплатно!
