Небольшие конструкции можно сделать самостоятельно, даже имея базовые навыки строительства. В качестве примера можно привести информативное видео, в котором наглядно показано, как поднять баню. В видеоролике показан процесс реконструкции с первых шагов, с комментариями основных этапов и планов проекта. У этого видео есть продолжение, которое размещено на канале автора.
Как поднять дом с помощью подъемника своими руками: технология, принципы и функции
Разнообразие современного подъемного оборудования исчисляется десятками групп уникальных устройств с самыми разными конструктивными особенностями. Некоторые из них считаются узконаправленными и используются для решения конкретных задач, другие же более универсальны и успешно справляются с широким спектром работ. Если говорить о типах домкратов для подъема домов, то в настоящее время существует всего 3 системы: гидравлический бутылочный домкрат, винтовой бутылочный домкрат и реечный домкрат. Эти устройства имеют надежный вертикальный упор, хорошую грузоподъемность и разумную цену. Принцип работы, преимущества, недостатки и конструктивные различия каждой группы объясняются ниже.
Гидравлический бутылочный домкрат Гидравлический бутылочный домкрат – одно из самых мощных подъемных устройств, способное поднимать до нескольких сотен тонн. Несмотря на повышенную надежность, эти подъемники являются самыми бюджетными и стоят около 2 000 рублей за модель грузоподъемностью 10 тонн. Средняя высота подъема составляет 180 мм, а высота подъема может достигать 370 мм (без телескопического поршневого штока).
Гидравлический домкрат приводится в действие маслом, которое подается в блок цилиндров с помощью насоса и толкает поршень вверх. В отечественных моделях с ручным управлением подача масла происходит рывками, что негативно сказывается на плавности подъема. Эта особенность не препятствует использованию таких подъемников для деревянных домов, но каменные или аварийные конструкции не следует поднимать с помощью таких устройств.
Бутылочный домкрат Бутылочные домкраты делятся на две категории: для легковых и тяжелых автомобилей. Поскольку предел подъема первого варианта не превышает 3 тонн, только второй вариант подходит для подъема домов, грузоподъемность которых позволяет превысить 100 тонн и более (некоторые модели). Эти устройства не уступают по надежности гидравлическим, но стоят примерно в 2 раза дороже. Высота подъема составляет в среднем 250 мм. Высота подъема может превышать 450 мм.
В основе винтового домкрата лежит резьбовой стержень с толстой трапециевидной резьбой. Он вращается в одном месте, воздействуя на цилиндр с идентичной резьбой, только с внутренней. При вращении цилиндр постепенно выдвигается из корпуса, оказывая мощное усилие на груз. Этот способ подъема считается самым плавным, позволяющим применить винтовой домкрат к деревянному дому или каменной кладке.
Домкрат с реечным механизмом может иметь рычажную или реечную конструкцию. Первый предназначен для подъема автомобилей в условиях бездорожья и поднимает не более 3 тонн веса. Последний способен поднимать до 30 тонн, что вполне достаточно для строительных работ. Устройство оснащено двумя упорами (крюк и верхний), что позволяет работать с объектами, расположенными на разном расстоянии от земли. Средняя высота подборщика на нижнем упоре составляет 90 мм, а на верхнем – 800 мм. Рабочий ход составляет около 325 мм, поэтому этот подъемник может поднимать груз на высоту более одного метра. Стоимость такого устройства колеблется в районе 20 000 рублей при грузоподъемности 10 тонн.
Работа механизма основана на шестерне, к которой прикреплена вращающаяся шестерня, постепенно выдвигающаяся вверх. Механизм приводится в действие рукояткой на боковой стороне корпуса. Специальная щеколда предотвращает обратное вращение и позволяет определять высоту объекта с достаточной точностью. Это устройство подходит для небольших строительных проектов.

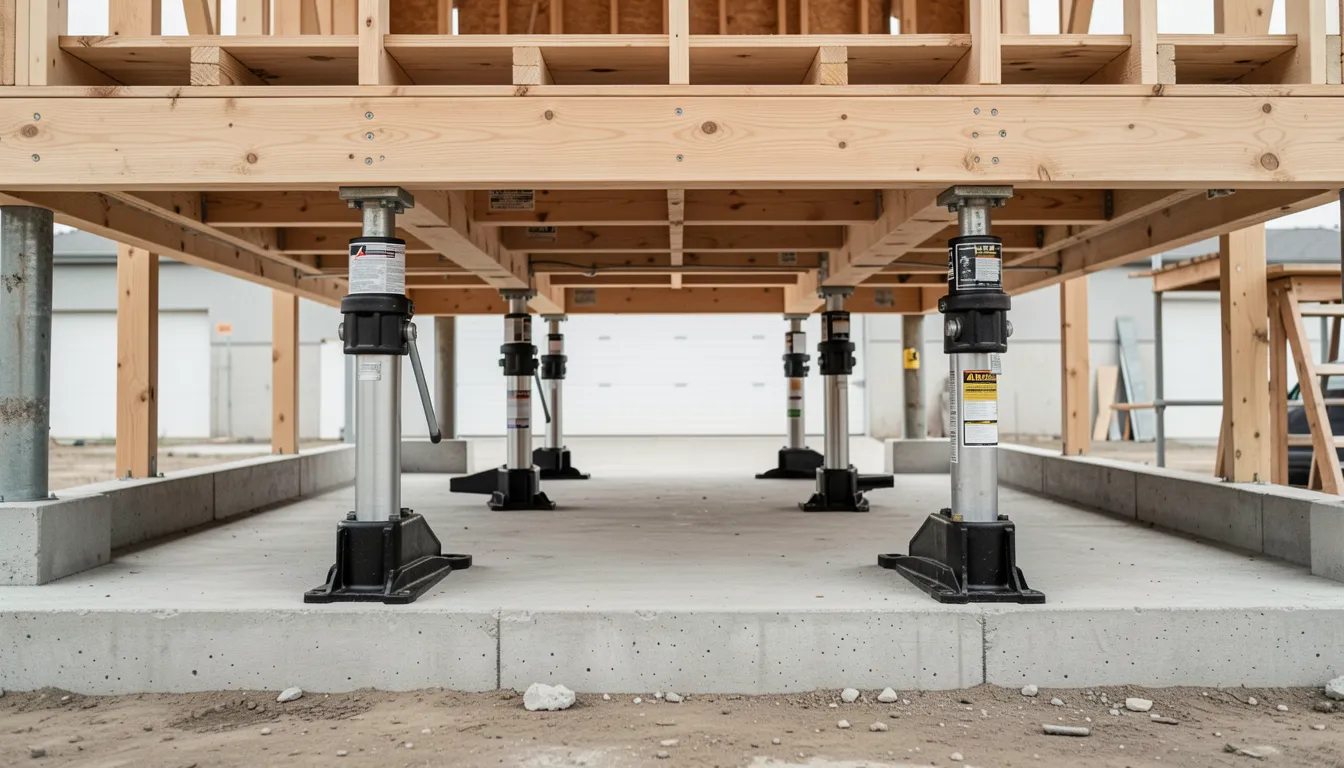

Причин для поднятия дома на определенную высоту может быть несколько: разрушение фундамента, постоянное увлажнение подвала или увеличение его площади, или замена нижних слоев дома. Для выполнения этой работы необходимо пустое пространство между зданием и фундаментом. Но дом должен быть подготовлен заранее.
Материалы и компоненты для строительства дома
Деревянный дом можно поднять с помощью гидравлических домкратов. Механические эквиваленты не рекомендуются, так как они ненадежны. Грузоподъемность зависит от веса здания. Для каркасного дома весом до 10 тонн достаточно двух домкратов грузоподъемностью до 20 тонн.
Кроме того, вам понадобятся следующие инструменты и принадлежности:
- Деревянная обрешетка. Используйте их, чтобы отметить высоту одной из стен.
- Не менее двух гидравлических домкратов;
- Кронштейны для определения высоты положения стен. Чаще всего используются доски и древесина толщиной 5 мм и более.
- Инструменты для изготовления монтажных отверстий. Это может быть бензопила, кувалда.
Распределение опор зависит от типа фундамента. Для ленточного фундамента требуется не менее 4 опор под каждой стеной. Если здание стоит на свайном фундаменте, опоры следует устанавливать сначала под крайние столбы, а затем под столбы в середине дома.
На реконструкцию могут быть подняты только одноэтажные дома следующих типов: дома из деревянных балок, бруса и других пиломатериалов, а также дома из деревянных панелей.
Признаки проблем
Таких признаков несколько, и их можно увидеть практически невооруженным глазом. Вот примеры: частичное или полное нарушение фундамента дома; погружение фундамента в землю; оседание дома в одном углу; большие перекошенные окна и двери; наклон дома.
После визуального осмотра и выявления большого количества дополнительных работ принимается решение поднять дом. В то же время разработать планОн также используется для приобретения необходимых строительных материалов и инструментов. Кроме того, запланированы следующие этапы реконструкции:
- замена обветшавших балок в здании;
- предотвращая дальнейшее расселение;
- выравнивание перекоса всего короба по периметру;
- пропитка древесины химическими веществами против гниения;
- Замена всего или части фундамента.
Такие огромные работы проводятся в течение 1-2 недель.и вовлекать всю семью и нескольких внешних специалистов.
Затем вы приступаете к подъему угла. Это следует делать осторожно. Высота подъема не должна превышать 5-6 см за один раз, после чего необходимо вставить распорки. В то же время необходимо проверить периметр здания на предмет неожиданной деформации.
Какой домкрат выбрать для поднятия дома?
При выборе подъемника в первую очередь следует обратить внимание на такие параметры, как его мощность и грузоподъемность. Чтобы вычислить необходимое значение этой величины, рассчитайте вес дома, а затем разделите его на 4. Однако при подъеме небольших конструкций рекомендуется выбирать домкраты с грузоподъемностью, равной половине веса. Дело в том, что при подъеме больших домов имеется до десяти точек подъема, а при подъеме маленьких домов – только четыре.
Прежде чем поднимать дом с помощью подъемника, необходимо решить, какой тип подъемника вы хотите использовать. Для домов, расположенных низко к земле, хорошо подойдут домкраты и надувные устройства. Перед установкой под домкрат следует подложить плиту толщиной 50-100 мм. Если же расстояние от нижнего ряда до земли составляет 30-40 см, лучше использовать гидравлические бутылочные или ножничные домкраты.
– Убрав бетонные обломки, я установил домкраты в отверстия и начал подъем. Я поднял дом максимум на 20 мм, после чего установил распорки, переместил домкрат на второе отверстие и снова поэтапно поднял дом.
Подъем дома. Личный опыт
Каждый пользователь FORUMHOUSE хорошо знает, что надежность и долговечность дома зависит от тщательного планирования строительства. Особого внимания заслуживает начальный этап.
Однако иногда бывает так, что проблемы с фундаментом или зданием могут возникнуть через несколько лет после его постройки. В этой статье мы рассмотрим, как поднять дом своими руками.
Фундамент потрескался, у сруба сгнили нижние ряды или подвал слишком низкий, здание проседает и “садится” на один угол, его нижнюю часть постоянно подтапливает. Чтобы предотвратить разрушение фундамента до завершения строительства, владелец загородного дома задумывается о его реконструкции. Но это трудно сделать, здание уже стоит на своем фундаменте.
А поскольку цены строительных компаний на такие услуги обременительны, многие участники форума берутся поднимать деревянный дом самостоятельно. И если мы более-менее понимаем, как поднять жэк дома, если он маленький и дачный, то когда речь идет не о даче, а о большом доме для круглогодичного проживания, возникают сложности.
Читайте на FORUMHOUSE, как поднять панельный дом своими руками и что необходимо для подъема панельного дома. Посмотрите, как выровнять угол дома с помощью домкрата участника нашего портала.
Какой тип домкрата необходим для подъема деревянного дома?
s учхунд:
– Я самостоятельно поднял каркасный дом размером 6х6 м. Причиной, заставившей меня пойти на этот шаг, стало разрушение старого фундамента и желание жить “выше” от земли, подальше от влаги.
Фундамент представлял собой плиту из неармированного бетона шириной 30 см и высотой 50 см. 20 см плиты было заглублено в землю, а остальная часть 30 см плиты находилась над землей.
Из-за того, что фундамент не был построен должным образом еще в 1970-х годах, он начал разрушаться. После размышлений о том, как поднять дом и разработки плана работ по обновлению фундамента, первое, что купил dryhund, был инструмент: недорогой деревянный домкрат (2 штуки) грузоподъемностью 8 и 10 тонн.
Затем он выпилил деревянные распорки из досок и балок различной длины. Проставки необходимо подкладывать под нижние обода, а домкраты поднимают конструкцию до достижения необходимой высоты. В общей сложности участник форума распилил 100 проставок разных размеров.
Затем он использовал кувалду, чтобы пробить восемь монтажных отверстий в фундаменте, который начал крошиться. Домкрат устанавливается в отверстие. На каждой стороне здания есть по два отверстия.
s учхунд:
– Очистив бетон от обломков, я установил домкраты в отверстия и начал подъем. Я поднимал стену не более чем на 20 мм за раз, затем ставил проставки, переставлял домкрат на другое отверстие и снова постепенно поднимал.
При подъеме дома можно открыть окна, чтобы предотвратить растрескивание стекла.
Подъем здания осуществлялся по часовой стрелке. Чтобы уменьшить вес здания, владелец форума вывез всю мебель и бытовую технику. В течение двух дней здание было поднято на 60 см. Как только здание было поднято на необходимую высоту, владелец форума укрепил новый ленточный фундамент поверх старого, сколы которого уже были видны невооруженным глазом.
/>
s учхунд:
– Было использовано все, что осталось от строительной площадки. Я выбрал 12 разъемов A-III для работы и 6 разъемов A-I для клемм. Поперечное сечение новой полосы, насыпанной поверх старой, составляло 30х50 см.
Чтобы соединить два фундамента друг с другом, участник форума просверлил в старой ленте 6 мм анкеры для зажимов. Он обернул сразу весь периметр фундамента, за исключением отверстий, где находились временные опоры, которые находились внутри арматурной клетки. Для того чтобы оставить отверстия в фундаменте после бетонирования, он взял пластиковую трубу диаметром 150 мм и разрезал ее на 12 кусков длиной 30 см. На каждой стороне здания было по 3 вентиляционных отверстия. В общей сложности процесс укрепления фундамента занял 2 дня.
Затем пришло время устанавливать опалубку.
sУчхунд, Москва:
– Для опалубки я использовал панели из полистирола размером 2 x 6 метров. Для придания жесткости я прикрутил к доскам 3 20-метровые доски и 3 40-метровые доски длиной 6 метров. Внутреннюю поверхность панелей я покрыл фольгой, а для дополнительной прочности стянул их стальными дюбелями, продетыми через пластиковые трубки диаметром 22 мм.
В результате после установки опалубки, нижняя часть которой опиралась на старый фундамент, обнажились только монтажные отверстия. Форумчанин начал заливать новый фундамент, выравнивая его. Смесь была изготовлена из следующих пропорций материалов:
- 1 часть цемента М500;
- 1 часть чистой воды;
- 3 части промытого речного песка;
- 2 части гранитного гравия фракции 5-20.
Миксер:
– Я смешивал бетон с помощью миксера. После заливки фундамента я вибрировал смесь вибратором. Это обязательное условие, иначе вы забудете о качественной основе. Когда бетон набрал прочность, я покрыл верхнюю часть ленты гидроизоляцией и опустил дом на новый фундамент.
Инструкции от от наших экспертов
Хотя работа по ремонту и выравниванию фундамента была выполнена очень хорошо, специалисты нашей службы, увидев этот пример, пришли на помощь и дали несколько советов о том, как поднять дом своими руками, в качестве руководства для пользователей FORUMHOUSE, решивших самостоятельно выполнить “такелажные” работы.
Игорь Беккерев, (ник с форума Игорь3):
– Я занимаюсь подъемом и перемещением домов с 1984 года. Следует отметить, что описанный выше способ размещения временных деревянных прокладок очень опасен, и вот почему. Шайбы должны обеспечивать устойчивость всей конструкции, в противном случае конструкция может обрушиться. Лучше всего сделать нижние площадки из бетонных блоков и использовать специальные сварные направляющие (болларды), чтобы подвесить дом снаружи. И лучше отливать новую полосу не отдельными блоками, а как единое целое – монолитно.
Чертеж устройства для подъема дома с помощью домкрата.
Джек:
– Представьте себе: вместо бетонных кубов (блоков) – стальные опоры в виде параллелограммов, сваренных из уголков, толстой арматуры или швеллеров. Через эти блоки нужно проложить арматурные стержни, связать их между собой, затем установить опалубку и залить бетон. Конечным результатом является единая монолитная конструкция основания.
/>
/>
Сварные стойки, встроенные в ленту, не мешают заливке фундамента, а арматура и опалубка удерживаются ими на месте.
/>
Важно помнить, что любая ошибка при подъеме здания может привести к его наклону, соскальзыванию с временных опор и падению. К таким ошибкам относятся:
- Подъем одной стороны дома быстро, неравномерно и слишком высоко;
- Недостаточная прочность временных опор. И хотя здание стоит на курьих ножках, на него также действуют силы ветра;
- Недостаточная прочность фундамента, на который опираются домкраты;
- Неправильный расчет подъемной силы домкрата, необходимой для отрыва дома от земли.
Поэтому начинать подъем конструкции необходимо с учетом ряда нюансов, которые напрямую влияют как на сохранность конструкции (окон, дверей, стропил и т.д.), так и на безопасность такелажников, работающих под домом.
Игорь3:
– Часто спрашивают, как поднять деревянный дом на домкратах своими руками, чтобы он не развалился. Один из советов – понять, куда направлен вектор приложенных сил. Подъем здания может осуществляться как по часовой, так и против часовой стрелки. Сделайте от 3 до 10 кругов (столько, сколько необходимо), пока дом не поднимется на нужную высоту. Я не рекомендую поднимать его выше 350 мм, хотя мы можем поднимать дома до 80 см, а по специальной технологии – до 1,8 м. При подъеме здания следует избегать его сотрясения. Это приходит с опытом – вы уже можете почувствовать момент, после которого вы начнете терять стабильность.
Практика показывает, что 1 домкрата с усилием 10 тонн достаточно, чтобы поднять каркасный дом весом до 7 тонн. Дом также нужно будет поднимать медленно, постепенно меняя положение домкрата в разных точках. Здание (одну сторону) можно поднимать не более чем на 3-5 см за один раз, постепенно выравнивая его и работая по кругу! В профессиональной работе во время этой операции одновременно используется от 15 до 20 домкратов.
Какой тип домкрата необходим для подъема деревянного дома.
Под деревянные балки здания подкладываются прочные металлические пластины. Удобнее опирать домкрат на деревянные прокладки, чтобы увеличить площадь опоры на землю.
/>
Ровность домкрата проверяется визуально, а выравнивание можно проверить с помощью точек перегиба, шаблонов (обрезков доски), так как лазерный уровень плохо виден днем.
То же самое можно сделать и с каменной кладкой, но при этом используется другая техника, которую мы подробно опишем в одной из наших следующих статей. Каменную конструкцию необходимо поднимать одновременно, со всех сторон, иначе подъем приведет к разрушению здания.
Игорь3:
– Любой дом можно поднять. Кирпичные здания трудно поднимать. Стоимость таких работ иногда превышает стоимость самого здания. Поэтому, если здание такого типа не имеет исторической или архитектурной ценности, его не рекомендуется поднимать или перемещать.
Технология подъема каменного здания такова: в цоколе вырезаются отверстия для тяжелых балок. Балки свариваются в цельную раму. Для подъема каменного дома необходимы десятки домкратов, соединенных шлангами или управляемых компьютером. Используются домкраты грузоподъемностью 50 тонн и более.
Такие технологии дороже, поскольку требуют больше оборудования, оснастки и квалифицированных работников.
Почти профессионал:
– Профессионалы используют различное оборудование для подъема каменных конструкций, включая очень дорогую гидравлическую станцию с гидроцилиндрами. Прокатная сталь, двутавровые балки, сварка и множество крепежных элементов необходимы, поскольку двойная металлическая каркасная основа устанавливается под всем домом. Поэтому цена за такую работу соответствующая.
Узнайте на FORUMHOUSE, как вытащить столб из земли и как поднять нависающий кирпичный забор с помощью домкрата.
Прочитайте рассказ участника нашего форума о том, как самостоятельно возвести беседку на цокольном этаже. Пользователи FORUMHOUSE также могут узнать, как поднять бревенчатый дом и выровнять его, не снимая пола. Предлагаем вам подробный фоторепортаж о том, как поднять деревянный дом и отремонтировать фундамент. Посмотрите наши видеоролики о том, как восстановить проблемный фундамент и как можно реконструировать старый фермерский дом.
Бревна, подготовленные для замены гнилых бревен, должны быть сухими, не зараженными древоточцами и обработанные специальными растворами Кирпичи для фундамента должны быть хорошо подобраны. Кирпичи для фундамента должны быть хорошо обожженными и красного цвета. Они подходят для углов, выдерживают нагрузку в несколько тонн и не боятся влаги. Также необходимо подготовить цемент и песок для строительного раствора.
Инструкции по строительству дома своими руками
Поднятие дома на практике осуществляется довольно редко, но если это делается, то выполняются все работы, которые возможны в данном случае. Это замена сгнивших нижних балок, пропитка химическими средствами против грибков и полный ремонт фундамента. Скелет здания также выровнен.
Бревна, подготовленные для замены рассохшихся бревен, должны быть сухими, без червей и обрабатываются специальными растворами которая защищает от влаги. Кирпичи для фундамента должны быть хорошо обожженными и красного цвета. Они подходят для углов, выдерживают нагрузку в несколько тонн и не боятся влаги. Также необходимо подготовить цемент и песок для строительного раствора.
Все работы, связанные с подъемом здания, должны выполняться медленно и точно. …принимая необходимые меры предосторожности… . Лучшее время для начала такой деятельности – утро.
Чтобы поднять дом своими руками, пошаговая инструкция гласит следующее:
- Начните с самого провисающего угла. На расстоянии около одного метра от него выкопайте в земле яму для установки домкрата с доской. Почва должна быть твердой и сухой.
- Поднимите домкрат под нижнее бревно, и если оно целое и крепкое, подложите под головку блока подготовленную стальную пластину. Если бревно имеет шрамы, вырежьте паз для шипа для более прочного основания.
- Перейдите непосредственно к увеличению угла. Делайте это осторожно. Высота подъема не должна превышать 5-6 см за один раз. Одновременно вставляются подготовленные корпуса и опоры для снятия нагрузки на подъемник.
- Внимательно осмотрите конструкцию на предмет непредвиденных осложнений.
- Используя два домкрата, подготовьте второй поднимаемый угол. Также необходимо выкопать яму для поддона, на который устанавливается следующий домкрат. Подведите под бревно, положите плиту на голову и поднимите дом. Уложите подготовленные балки и рейки под нижний обод.
- Установите домкрат в центре бревна. Выполните те же операции. Немного приподнимите, примерно на 2-3 см. Не забудьте разместить клинья.
- Вернитесь к первому углу. Приподнимите, стараясь выровнять раму, но не более чем на 6-7 см. Не забывайте подкладывать клинья или доски. Старайтесь, чтобы вся сторона поддерживалась.
- Проверьте структуру еще раз.
- Снимите домкраты с усиленных и поднятых углов и подготовьте другую сторону к подъему. Действуйте аналогичным образом.
- Вернитесь к первым двум углам и поднимайте дом, пока вся коробка не станет ровной. Это проверяется по уровню воды.
- Здание следует поднимать по часовой стрелке или против часовой стрелки, пока вся конструкция не выровняется.
- Под стенами, по периметру конструкции, под нижним шпоном устанавливается надежный кожух.
Когда дом поднимается, он . поднимается и затем поддерживается со всех сторон стойками. . Затем производится необходимый для объекта ремонт.
Сауну можно построить за меньшее время, чем большой дом. Это занимает 1 или 2 дня. В некоторых случаях его можно снять за несколько часов. Скорость выполнения работы зависит от вашего опыта. Если у вас нет опыта в том, как поднять баню на домкратах, вам поможет видео, которое вы легко найдете в интернете.
Место установки опоры должно быть гладким и ровным. На нем будет установлен специальный металлический штатив, который не должен соскальзывать ни при каких обстоятельствах. Это необходимо для регулировки высоты.

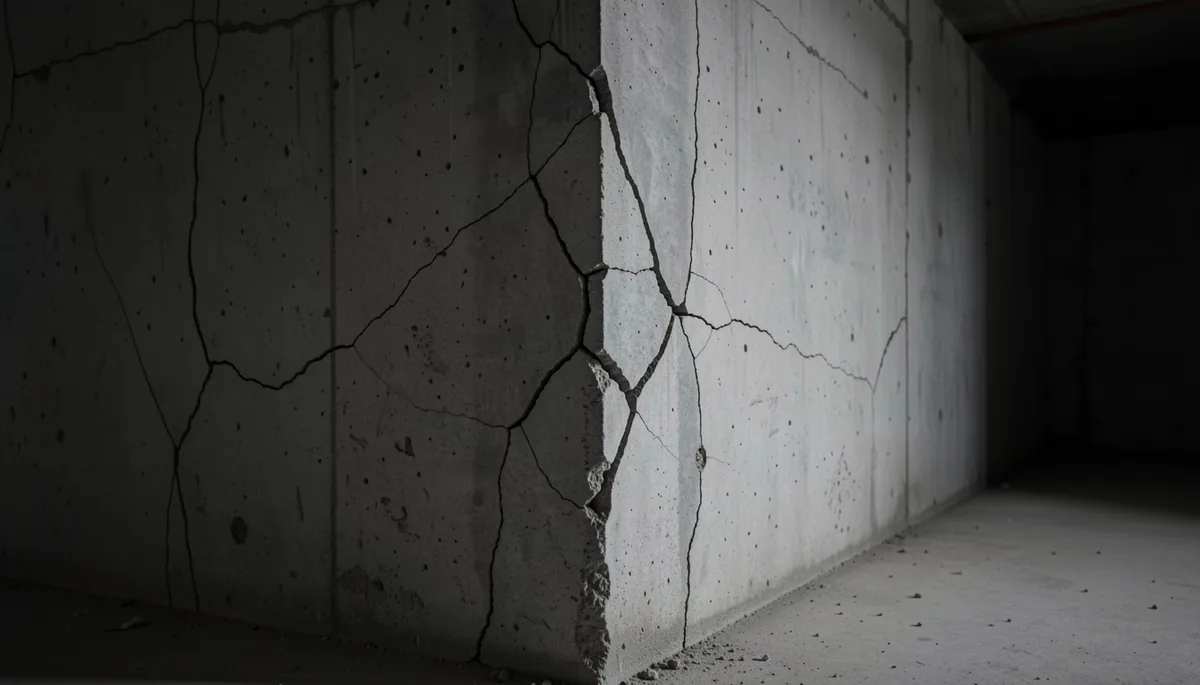

Внешние признаки проблем
Существует несколько признаков, указывающих на то, что пришло время отремонтировать нижнюю часть конструкции. Их несложно обнаружить. К ним относятся:
- Нарушение фундаментов домов
- Погружение фундамента в грунт
- Оседание конструкций в углах
- Сильно наклоненные окна и двери
- Наклон дома.
Если вы заметили эти признаки, вам следует подумать о том, чтобы поднять ваш деревянный дом с помощью домкрата. Но сначала вам нужно решить, какой вид ремонтных работ вам необходим. Помимо замены смятых ободов, можно прибегнуть к герметизации фундамента или даже его полной или частичной замене.
Помимо ремонтных работ, дом может быть поднят для профилактического обслуживания, которое заключается в обработке древесины против гниения и грибка различными химическими веществами.
Иногда для строительства дома выбирают не то место, поэтому новый фундамент закладывают в другом месте, а дом перетаскивают.

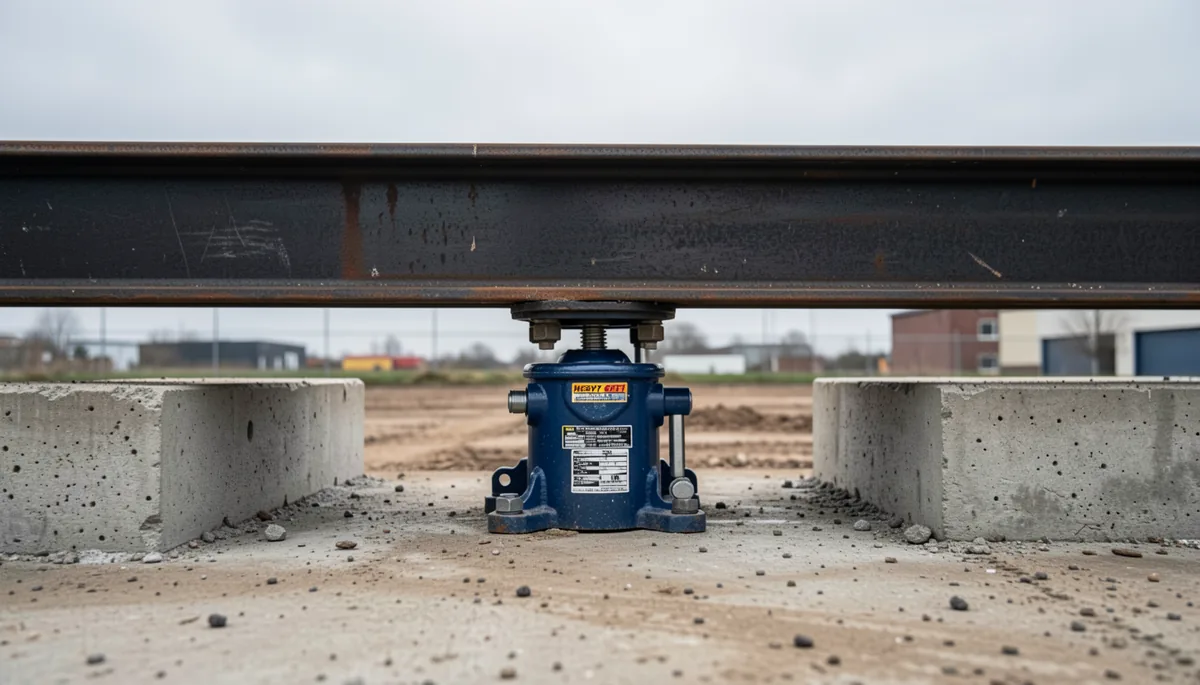

Виды домкратов для подъема дома
Дом можно поднять на высоту, необходимую для ремонта, с помощью различных видов подъемного оборудования:
- Тип винта. Их отличает простота конструкции и надежность подъемного механизма. Нагрузку принимает на себя опорная платформа, закрепленная перпендикулярно оси винтового пропеллера. Винтовой домкрат отличается высокой грузоподъемностью, простотой обслуживания и компактными размерами;
- гидравлический. Принцип действия основан на способности жидкости под давлением перемещать поршень устройства. Давление создается специальным насосным рычагом. Гидравлические устройства являются более сложными по сравнению с винтовыми домкратами.
Степень надежности оборудования позволяет использовать его для подъема домов.
Мы рекомендуем выбирать модели с грузоподъемностью примерно на 20% выше требуемой.
Домкрат для поддонов. Максимальная грузоподъемность – 10 тонн.
Идеально подходит для домов отдыха. Стоимость немного выше, чем у первого варианта.
рассматриваемый вариант;
Подъемник для дома
Прежде чем приступить к подъему дома, необходимо сначала подготовить площадку, на которой будут установлены домкраты.
Прежде чем начать подъем дома, полностью подготовьте площадку, на которой будут установлены домкраты. Разместите охранников на всех уровнях объекта. Точки опоры должны быть максимально увеличены. Поместите пластину между пяткой домкрата и дном комнаты. Это защитит бревно от деформации, которая может возникнуть при ударах каблуком. Затем выполните пробный подъем.
При подъеме стоящего дома соблюдайте высоту не более 4 см. Эту работу могут выполнять как минимум 2 человека, так как вы можете сделать ее самостоятельно. Затем подложите под здание прокладки, которые впоследствии помогут освободить домкраты. Подняв одну сторону на высоту около 8 см, мы подложили блоки под здание.
Мы уже знаем, как поднять угол, теперь нам нужно проделать ту же работу с другой стороны здания. Повторите процесс подъема и вернитесь к другой стене. Как только подъемники будут установлены, опустите шторы. Если мы этого не сделаем, есть вероятность, что инструмент будет вытащен из-под здания. Это описание этапов повторяется до тех пор, пока здание не будет поднято на нужную высоту. Пошаговая инструкция по эксплуатации требует соблюдения этих правил и норм:
- Если у вас есть сомнения по поводу установки домкрата, лучше воздержаться от подъема здания;
- Вы уже знаете, как самостоятельно поднять деревянный дом, но не стоит забывать об элементарных правилах безопасности. Во время проведения работ не разрешается спускаться под здание. Стоит отметить, что это требование относится и к отдельным частям тела.
Если древесину невозможно поднять горизонтально, выберите немного меньший угол подъема, например, 45 или 60 градусов. Многие люди, выполняющие работу, должны знать, что нельзя торопиться, так как следует избегать раскачивания. В противном случае здание может соскользнуть и перекоситься вокруг столба, стоящего на основании. Древесина требует тщательной последовательности работ.
