Правило полуметра также применяется к зазорам между горючими стенами и боковыми стенками банной плиты. С таким же допуском для негорючей облицовки или кладки перегородок. Да, это относится ко всему горючему, включая полки.
Установка металлической банной плиты
К установке металлической банной плиты, основным типом которой является чугунная банная плита, следует готовиться еще на этапе планирования помещения сауны. Причина в том, что плита тесно связана с вентиляционной системой бани; территория вокруг нее подпадает под действие противопожарных норм; размер и вес плиты (и вес всех аксессуаров, включая дымоход, баки, воду и т.д.) влияют, с извинениями, на прочность фундамента. Давайте рассмотрим каждый этап приготовления по очереди.
Этот процесс несколько сложнее, чем для стен, так как требует доступа к трубе на соединительной части потолка. По этой причине рекомендуется также пропитать потолок специальным пропитывающим средством и закрыть отверстие трубы по бокам защитной сеткой или металлическим слоем, чтобы избежать возможности возгорания.
Алгоритм установки
Можно ли обойтись без подложки?
- Если сауна изначально имеет бетонный пол, то нет необходимости строить отдельный фундамент. Чтобы облегчить уборку, сверху можно уложить плитку или керамогранит, а на поверхности непосредственно под плитой оставить только напольный материал.
- Если пол имеет деревянное основание и чугунная банная плита будет установлена на него, необходимо заранее предусмотреть негорючий фундамент для конструкции. Однако и в этой ситуации фундамент не обязателен.
Закладка фундамента
У будущего пользователя конструкции плиты есть только 2 варианта фундамента, на который ее можно установить:
- Бетон. Это самый распространенный вариант, который используется для кухонных плит. Стоит учитывать, что ему потребуется время для остывания, и чем больше глубина и размер требуемого фундамента, тем больше будет это время.
- Огнеупорные глиняные кирпичи. Этот материал обеспечивает быстрый монтаж и может использоваться даже для декорирования видимой поверхности под плитой сауны.
Выбор, который необходимо сделать, зависит от ваших собственных потребностей, размеров плиты и ее веса, поэтому правильно установить железную плиту для бани своими руками можно только после выбора конкретной модели.
Пожалуйста, ознакомьтесь с приведенной ниже схемой:
Чтобы правильно установить металлическую плиту, необходимо следовать выбранному алгоритму, который состоит из нескольких последовательных шагов:
- демонтаж пола в выбранном месте до размеров конструкции + 10-15 см с каждой стороны
- углубление ямы на 50 см и заполнение ее гравием;
- укладка двойного слоя полиэтиленовой пленки для обеспечения гидроизоляции. Этот шаг необязателен, но очень желателен для достижения высококачественного конечного результата;
- сделайте сетчатый каркас на 5 см меньше с каждой стороны ямы;
- Залейте бетон, а затем разровняйте его с помощью виброрейки;
- Проверьте ровность бетонной смеси с помощью спиртового уровня и исправьте все недостатки;
- Уложите двухслойную мембрану на затвердевший бетон, а иногда используйте слой мембраны, чтобы поднять конструкцию на 5-10 см над полом;
- После застывания бетона установите радиатор в соответствии со спецификациями производителя и приварите внешнюю часть трубы к внутренней, если это не входило в первоначальный план инструкции, так как это заключительный этап работы.
Подготовка стен
Подготовка стен осуществляется следующим образом: установите перегородки в месте примыкания печи к стене и на расстоянии 1,5 м с каждой стороны стены. Это будет самым безопасным решением и не повлечет за собой больших затрат для владельца сауны.
Для дополнительной защиты древесина в этой области может быть обработана специальным огнезащитным составом.
Подготовка потолка
Этот процесс несколько сложнее, чем для стен, поскольку требует доступа к трубе на той части потолка, которая с ней соединяется. По этой причине рекомендуется также пропитать потолок специальным пропитывающим средством и закрыть отверстие трубы по бокам защитной сеткой или металлическим слоем, чтобы избежать возможности возгорания.
Важно установить большую металлическую пластину в месте соединения трубы с потолком, чтобы со всех сторон от этой точки оставалось 20-30 см металла.
Установка самого нагревателя
Вариантов установки очень много, поэтому то, как установить металлическую каменку, будет зависеть только от того, какая модель конструкции выбрана для монтажа. Существуют конструкции, изготовленные из закаленного металла, чугуна и ряда сплавов, обладающих высокой теплостойкостью.
Чтобы добиться качественного конечного результата, стоит соблюдать требования пожарной безопасности, общие правила установки плитных конструкций и требования самого производителя. Тогда результат не разочарует.
Установка подвесного бака и теплообменника
Если это самодельные конструкции, необходимо строго соблюдать правила безопасности и обращения с установкой, так как перепады давления могут привести к взрыву конструкции или деформации листового металла, из которого она изготовлена.
Также стоит учесть место расположения конструкции. Его можно установить внутри или снаружи плиты:
- При установке на открытом воздухе обеспечьте циркуляцию воды и наполняйте бак только перед нагревом каменки, иначе бак может быть значительно поврежден.
- Если печь встроена внутрь, стоит обратить внимание на давление и циркуляцию воздуха.
Установка и дымоход
Сначала выберите необходимую систему дымохода:
Далее необходимо определить место установки самой каменки и сделать отверстие в потолке, где производитель указывает на наличие дымохода у печи.
Затем готовое отверстие покрывается огнеупорным составом.
Последующие работы выполняются в 3 этапа: надевание защитной оболочки, установка самой трубы и ее точное прилегание к стыку, отделка стыка.
Перед выполнением задания необходимо провести определенную подготовку к процессу.
Установка железной печи
В этом разделе вы найдете инструкции по установке упомянутых фитингов. Здесь вы узнаете, как правильно и безопасно установить железную банную плиту.
Подготовка
Прежде чем приступить к выполнению этой задачи, необходимо провести некоторую подготовку к процессу.
Совет! Если плита установлена в прихожей, а банная плита – в парной, позаботьтесь о подготовке окружающей обстановки.
Чтобы изменить форму перегородки, ее необходимо частично разобрать. Это необходимо для того, чтобы предотвратить накопление угарного газа в помещении сауны и обеспечить обогрев прихожей.
Совет: Обратите внимание, что фундамент для плиты также необходим, независимо от того, из какого строительного материала построена сауна.
Процесс установки
- Установка чугунной банной плиты должна выполняться только людьми, обладающими соответствующими знаниями и навыками. Если вы решили выполнить установку самостоятельно, у вас должен быть предыдущий опыт. В противном случае рекомендуется привлечь к этому процессу профессионалов.
- Даже если у вас есть опыт обращения с этим оборудованием, вам следует внимательно прочитать инструкции, предоставленные производителем. Запрещается вносить какие-либо изменения в конструкцию и параметры сборки.
Плита поставляется в собранном виде и не подлежит изменению!
- Установка чугунной каменки в деревянной бадье или другом строительном материале требует наличия вентиляции. Этот элемент должен быть установлен в том же помещении, что и камера сгорания, и размещен на расстоянии одного метра от камеры сгорания.
Вентиляция является обязательным элементом в любом помещении, где есть камин.
- Дымоход выведен через потолочное пространство. Иногда используются специальные многослойные дымовые трубы высотой не более пяти метров для лучшего удержания тепла в помещении.
Выход дымохода через потолок сауны.
Загерметизируйте дымоход огнеупорным уплотнителем.
- Как уже упоминалось выше, сама установка требует подготовки основания. Асбест, который действует как изолятор, укладывается на поверхность бетонной плиты. На этот элемент укладывается стальной лист.
Асбестовая теплоизоляция фундамента банной плиты
Для повышения теплоизоляции этой конструкции над ней можно выложить кирпичную стену. Сверху ставится железный горшок.
Для снижения риска возгорания рекомендуется облицовывать само строение кирпичом. Однако эти меры не являются обязательными и обычно принимаются в каждом конкретном случае.
Кирпич в банной печи
- Очень важным этапом, завершающим весь процесс, является тестирование установленного отопительного прибора. Для этого необходимо загрузить дрова в соответствующую камеру каменки, а затем разжечь ее. Температура должна контролироваться таким образом, чтобы достигалась максимальная температура.
В дополнение к описанным выше мерам необходимо провести визуальную проверку, чтобы убедиться в отсутствии дыма в помещениях. Необходимо также оценить степень нагрева вертикальных и горизонтальных поверхностей в непосредственной близости от нагревателя.
Стоит отметить, что чугунные плиты имеют как положительные, так и отрицательные черты. Их также следует проанализировать, поскольку они непосредственно связаны с установкой.
Совет. Чтобы не сомневаться в работоспособности и безопасности изолятора, покупайте материал, рассчитанный на температуру до 800-1000 градусов.
Описание видео
Один из вариантов, как установить плиту в бане на деревянный пол, как сделать отделку пола и стен, показан на видео:
Эта крышка должна быть больше размеров печи на 5-10 см сзади и по бокам и выходить за пределы очага на 40-50 см, чтобы предотвратить случайное воспламенение от выпавших углей.
Закладка бетонного фундамента
Если расчеты показывают, что для чугунной банной плиты необходим фундамент, как правильно сделать фундамент самому? Это зависит от того, есть ли уже готовый пол или нет. В первом случае настил необходимо снять и уложить заново после заливки фундамента. Возможно, потребуется изменить расположение балок или уложить дополнительные балки по периметру бетонного основания.
- Размеры фундамента должны быть на 10-15 см больше размеров банной плиты. Если плита сауны будет закрыта кладочным экраном, он должен выходить за пределы стены на такое же расстояние.
- После разметки необходимо выкопать землю на глубину около полуметра и отвесить стены. Убедитесь, что яма не находится близко к фундаменту сауны, и оставьте между ними зазор не менее 5 см.
- Поэтому, если банная плита будет располагаться у стены или в углу, между фундаментом и банной плитой необходимо проложить пятидесятифутовый брус для обеспечения необходимого зазора и независимой осадки. В противном случае неравномерная осадка может привести к растрескиванию или деформации фундамента под плитой.
- Дно ямы засыпается щебнем или песчано-гравийной смесью для создания подушки толщиной 20-25 см.
- Затем в яму опускается опалубка, стенки которой должны быть достаточно высокими и находиться немного ниже уровня готового пола. Опалубка заполняется бетоном, приготовленным из 1 части цемента и 3 частей песка и заполнителя (балласта).
- Если фундамент сделан под тяжелую конструкцию, его необходимо усилить, так как мало правильно установить плиту для ванны – нужно быть уверенным, что она не “сдвинется” со временем из-за слабого фундамента.
- Оставьте фундамент высыхать не менее чем на 2-3 недели, периодически сбрызгивая поверхность водой.
- Последний шаг – пропитать поверхность смоляной бумагой и уложить на нее кирпичи. С помощью каменной кладки основание поднимается на необходимую высоту и выравнивается по горизонтали.
Для подготовки основания в нужном месте наносится разметка. Если печь обращена наружу, основание ставится к стене. Если печь расположена в прихожей, то основание печи устанавливается в проеме между стеной прихожей и помещением сауны.
Предварительный нагрев плиты для сауны
Перед установкой плиты в сауне ее необходимо предварительно разогреть снаружи. Это позволит удалить остатки жира с плиты сауны и даст возможность термостойкой краске полностью высохнуть и затвердеть. Если этого не сделать, то при первом использовании из новой каменки будет выходить много едкого дыма.
Перед первым нагревом каменки ее следует тщательно осмотреть на предмет мелких дефектов, зазубрин и т.д. Внимательно осмотрите корпус топки, дверцу топки, стекло, если оно есть, и теплообменник. Обратите внимание на то, насколько плотно или неплотно закрывается дверь.
При нагревании каменки ставьте ее на ровную поверхность вдали от легковоспламеняющихся предметов. Если нагреватель имеет теплообменник, установите временный бак для нагрева воды. Установите дымоход высотой не менее 2 метров. Положите дрова в топку, равную половине объема плиты, и зажгите огонь. Поддерживайте огонь в кастрюле около часа.
Вы должны дождаться, пока огонь полностью погаснет. Не гасите его. Подождите, пока духовка полностью остынет. Термостойкое покрытие должно полностью отвердеть.
Совет! Для правильной установки банной печи требуется фундамент. Как мы уже говорили ранее, небольшой вес стальной конструкции не требует серьезного фундамента, как в случае с ее кладочными аналогами, но некоторая подготовка будет необходима.
Недостатки
- Поскольку топливом в данном случае являются дрова, а металлическая поверхность прибора подвергается сильному нагреву, эксплуатация плиты сопряжена с высоким риском воспламенения окружающих элементов.
В связи с этими обстоятельствами к использованию отопительного прибора предъявляются довольно серьезные требования пожарной безопасности, особенно если отопительный прибор является продуктом частного производства.
- Для самостоятельного выполнения инженерных работ требуются специальные знания. Кроме того, собственное строительство подвержено всевозможным дефектам, поскольку такая манипуляция требует максимально точного соблюдения всех технологических норм. Достичь такого результата в непроизводственной среде крайне сложно.
Заслонка очага располагается по направлению к двери, а заслонка плиты – к углу сауны.
Важно знать, как установить плиту для сауны, выбрав правильное место. Даже когда устройство “холодное”, оно должно находиться на расстоянии не менее 50 см от горючих конструкций. Если при строительстве стен сауны были использованы горючие материалы, они должны быть защищены от находящейся рядом плиты сауны стеной или изоляционными плитами, расположенными над напольным покрытием и заканчивающимися в точке над поверхностью прибора (читайте также: “Какая банная плита лучше – типы банных плит”).
Дверца камина располагается по направлению к двери, а дверца каменки – к углу сауны.
На этом этапе устанавливается экран, выполняющий различные функции. В частности, он защищает посетителей от ожогов, улучшает внешний вид интерьера и регулирует потоки теплого воздуха в помещении. Он защищает стены от огня и повышает огнестойкость помещения.
Этапы установки и схема установки
Итак, вы купили банную плиту, и теперь, когда встал вопрос о правильной установке, я расскажу вам об основных этапах ее монтажа. К ним относятся:
- Создание фундамента;
- выбор места для очага
- подготовка поверхностей стен и потолков для придания им огнеупорности;
- сборка всех компонентов устройства и его первый прогрев на площади;
- Установка каменки с плитой и очагом в подготовленном помещении сауны;
- установка дымохода;
- проверка работы устройства в помещении и ввод его в эксплуатацию.
Каждый этап установки прибора должен выполняться в соответствии со СНиП 41-01-2010 и другими нормативными документами, информирующими о правилах монтажа и безопасной эксплуатации печного отопления. Давайте теперь рассмотрим каждый из них подробно.
Установка печного фундамента
Для качественной, надежной работы устройства обогрева помещений важную роль играет правильная укладка фундамента под плиту. Он должен быть плоским и устойчивым и выдерживать статические нагрузки, вызванные весом каменки. О том, как правильно это сделать, вы прочтете в этой статье.
В соответствии с требованиями пожарной безопасности для предотвращения возгорания на пол необходимо уложить несколько слоев огнеупорных материалов. К наиболее распространенным относятся асбестовые плиты толщиной не менее 12 мм и листы толщиной от 1 до 1,5 мм.
Площадь основания должна быть на 3-5 см шире размеров плиты и не менее 50 см от люка топки. Площадь основания может быть уменьшена только в том случае, если банная печь установлена с выносным очагом и очаг расположен вне стен здания или в коридоре.
Правильное расположение очага
При размещении очага рекомендуется соблюдать достаточное расстояние между плитой и стенами помещения, дополнительно в случае варианта перемещения. Между дверью и противоположной стеной должно быть не менее 1,5 м. Расстояние от задней и боковых поверхностей облицовки до стен здания должно составлять от 0,5 до 1 метра.
Подготовка поверхности стен и потолка
Этот шаг включает в себя установку экрана, который имеет различные функции. В частности, для защиты гостей от ожогов, улучшения внешнего вида интерьера и регулирования потока теплого воздуха в помещении. Он защищает стены от огня и повышает огнестойкость помещения.
Для навесных стен можно использовать минералит, асбестоцемент или базальтовый картон, а для отделки – сетчатые листы или плитки, обладающие высокой огнестойкостью. Эти материалы также подходят для защиты поверхности потолка от высоких температур.
Установка банной плиты и первого отопления на заднем дворе
Плита для сауны не является предварительно собранной со всеми компонентами. На этом этапе, следуя инструкциям производителя, просто нагрейте плиту и проверьте ее работоспособность на открытом воздухе.
На этом этапе также проверяется качество камней для плиты сауны. Если после нагревания они издают неприятный запах, это свидетельствует о наличии соединений серы, которые образуют оксиды при воздействии высоких температур. Они, в свою очередь, во влажных условиях превращаются в серную кислоту, которая является агрессивным, опасным для жизни химическим соединением.
Это является причиной того, что сначала нужно нагреть банную плиту, заполненную снаружи. Однако, по правде говоря, это делается редко, и многие люди игнорируют это.
Установка дымохода
Правильная установка дымохода состоит из нескольких этапов. К ним относятся:
- Обозначение будущего прохода через поверхность потолка;
- вырезание квадрата под короб дымохода с зазором, размер которого будет соответствовать толщине изоляционного материала;
- пропитка древесины вокруг отверстия огнезащитным составом;
- сборка и крепление короба, так называемого PUR-короба (потолочно-проходной блок);
- Заполнение керамзитобетоном в ППУ, минеральной ватой внутри конструкции и отделка базальтовым картоном снаружи;

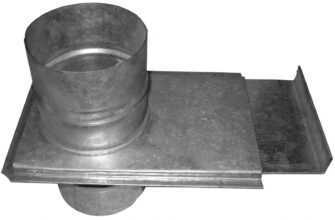

- Установка одностенного дымохода, состоящего из двух частей и заслонки, которая представляет собой заслонку, на выходе дымохода и переходника для сэндвича;
- Выход сэндвича через короб и отверстие в крыше;
- герметизация отверстий после установки “окладов” на внешней стороне крыши;
- установка дефлектора и искрогасителя на верхней части дымохода;
- теплоизоляция прохода через крышу (если этого требуют условия).
В качестве замены сэндвич-дымохода используются керамические альтернативы, которые считаются лучшим вариантом для отвода продуктов сгорания, и конструкции из жаропрочной нержавеющей стали класса AISI 310, 316L, 321. Соединения металлических дымоходов должны быть выполнены герметично и качественно. При необходимости можно использовать специальный термостойкий герметик.
После выполнения всех вышеперечисленных действий нагреватель готов к работе.
