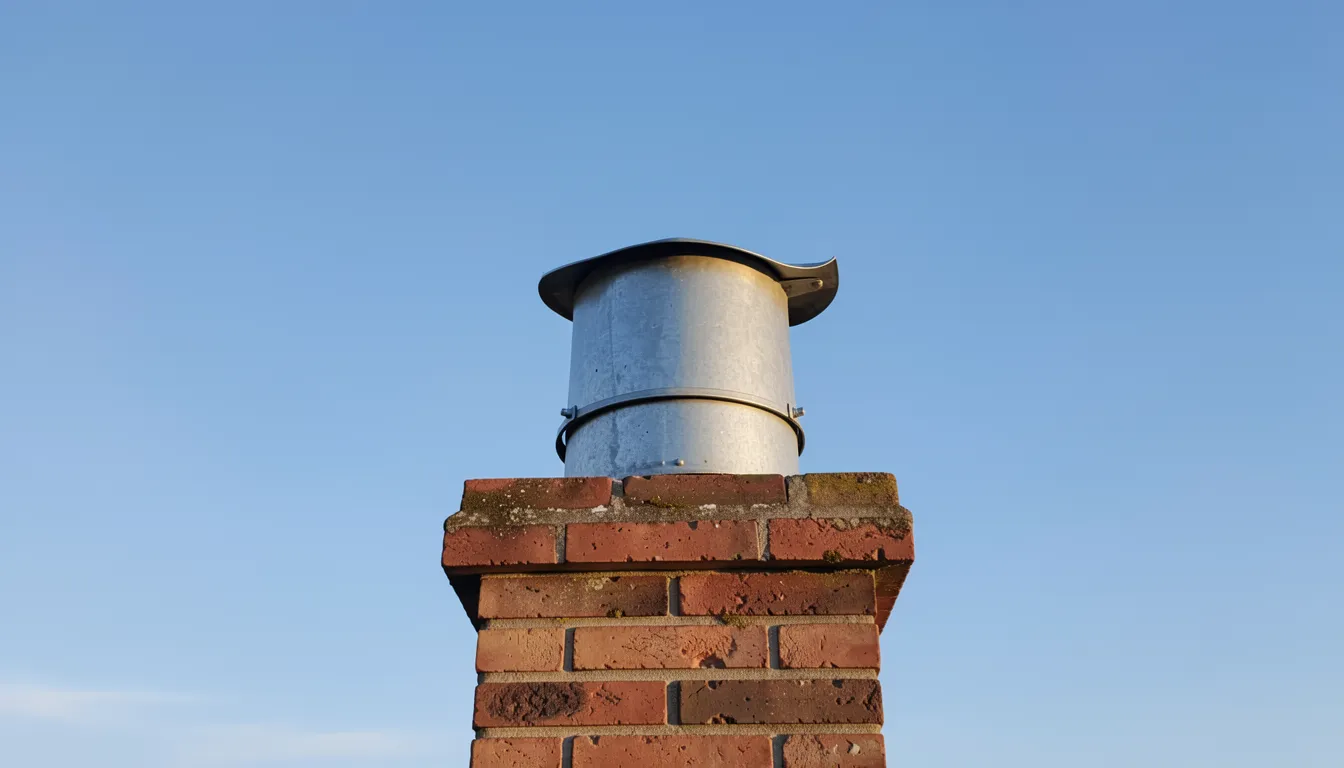

Дефлектор дымохода для увеличения тяги: принцип работы

Дефлектор — это аэродинамическое устройство, устанавливаемое в верхней точке дымоотвода для нормализации давления внутри шахты. Его основная задача заключается в усилении тяги за счёт использования напора ветра. При правильном подборе и монтаже дефлектор позволяет повысить КПД отопительного оборудования на 20%.

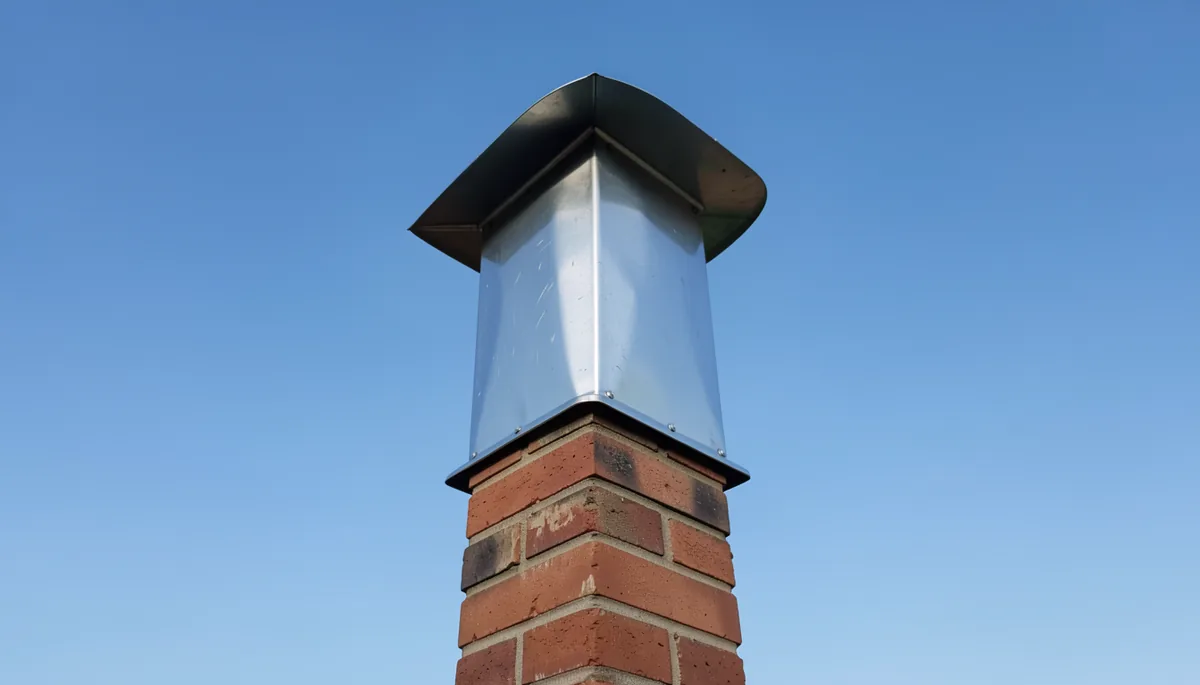

Физика процесса: как работает дефлектор

Работа устройства основана на законе Бернулли. Согласно этому принципу, между скоростью потока воздуха и его давлением существует обратно пропорциональная зависимость: чем выше скорость движения воздушных масс, тем ниже давление в этой зоне.

Когда ветер обтекает корпус дефлектора, он разделяется на мелкие вихревые потоки. В результате вокруг конструкции создаётся область низкого давления (разряжения). Это разрежение буквально высасывает продукты сгорания из дымохода наружу. Эффект сопоставим с визуальным удлинением трубы на 15–20%, что критически важно для коротких или низких дымоходных каналов.

Конструкция устройства

Несмотря на разнообразие моделей, большинство дефлекторов имеют три базовых элемента: * Диффузор. Это основание изделия, часто в форме усеченного конуса или патрубка. Он устанавливается непосредственно на трубу и служит для изменения скорости потока воздуха внутри конструкции. * Корпус (обечайка). Цилиндрическая часть, которая стабилизирует поток воздуха вокруг устройства и рассекает его, создавая зону снижения давления. * Защитный зонт (колпак). Верхняя часть, которая предохраняет дымоход от попадания внутрь птиц, мусора, листьев и атмосферных осадков.

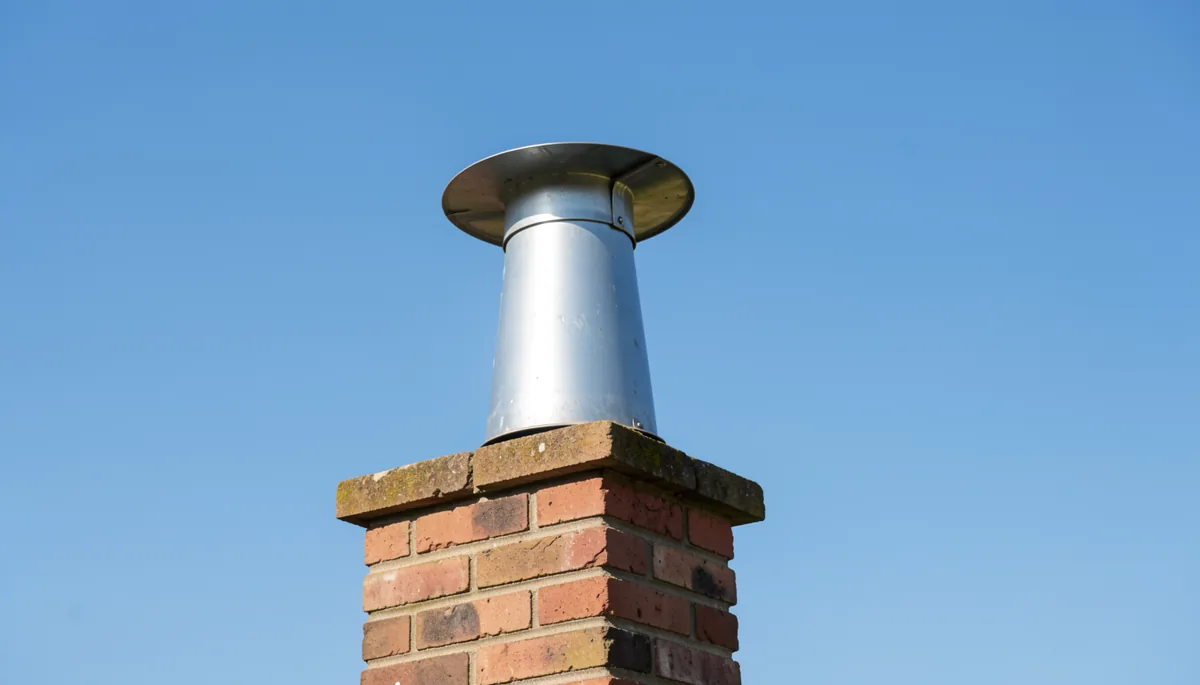

Классификация популярных моделей

Выбор конкретного типа зависит от условий эксплуатации, высоты трубы и региона с преобладающими ветрами.

Дефлектор ЦАГИ

Разработан Центральным аэрогидродинамическим институтом. Это классическое решение, где зонт расположен внутри цилиндрического корпуса. Такая компоновка эффективно рассекает воздушные потоки и защищает выход дымохода от обратной тяги даже при сильных порывах ветра. Модели изготавливаются из оцинкованной или нержавеющей стали.

Дефлектор Вольперта-Григоровича

Это усовершенствованная модификация, которую часто выбирают для самостоятельного изготовления. Главное отличие — зонтик размещён над диффузором, а между ними оставлен зазор. Ветер проходит через этот промежуток, поддерживая тягу. Конструкция дешёвая и простая в сборке, но имеет риск бокового задувания из-за большого расстояния между элементами.

Дефлектор-заглушка для сэндвич-панелей

Специфический вид оборудования для современных многослойных труб (сэндвичей). Такие модели оснащаются специальной «юбкой», которая закрывает слоистую структуру трубы. Это необходимо, чтобы дождевая вода и снег не проникали между слоями утеплителя, разрушая конструкцию дымохода.

Н-образный дефлектор

Оригинальное решение в виде узла из труб, соединённых в форме буквы «Н». Вертикальные патрубки отвечают за отвод газов в разные стороны. Такая система обеспечивает почти 100% защиту от задувания ветра даже при отсутствии защитных колпаков.

Вращающийся дефлектор (флюгер)

Состоит из двух козырьков, соединённых подшипниковым модулем. Конструкция вращается вслед за направлением ветра, постоянно создавая зону пониженного давления между козырьками.

Расчёт параметров при самостоятельном изготовлении

Если вы решили собрать дефлектор своими руками (например, модель Григоровича), размеры необходимо рассчитывать исходя из внутреннего диаметра дымохода ($d$).

Для стандартных расчётов используются следующие коэффициенты: 1. Высота устройства $H = 1,6 \cdot d$ (или $1,7 \cdot d$). 2. Ширина зонта/капюшона $= 1,7 \cdot d$ (или $1,8 \cdot d$). 3. Ширина диффузора $= 1,2 \cdot d$.

При работе с металлом рекомендуется использовать листы толщиной от 0,5 мм. Для соединения деталей лучше применять заклепки или сварку, так как винтовое соединение может со временем ослабнуть из-за температурных расширений.

Основные функции и защита

Помимо усиления тяги, дефлектор выполняет ряд защитных задач: * Предотвращение обратной тяги. Сильный порыв ветра не сможет вытолкнуть продукты сгорания обратно в помещение благодаря цилиндрической форме, которая разряжает поток. * Гашение искр. Некоторые модели служат искрогасителями, что критично при интенсивном горении топлива. Однако стоит помнить: сетка не гасит искры на 100%, если температура газов слишком высока. * Защита от загрязнений. Устройство препятствует попаданию в шахту мусора и птичьего помета.

При монтаже важно учитывать, что дефлектор может быть менее эффективен в абсолютно безветренную погоду, так как для создания зоны разрежения требуется движение воздушных масс вокруг корпуса.
