Как самостоятельно покрыть крышу волнистыми листами

При соединении двух соседних листов они также фиксируются саморезами. Но в этом случае необходимо вкрутить крепеж в волну, а также пробить двойной слой металла. Для этих целей крепеж длиннее – 40 мм и более (в зависимости от высоты волны) – шуруп должен входить в коробку доски.

Как покрыть крышу гофрированным картоном: пошаговые инструкции, работа с узлами

Один из самых недорогих, долговечных, практичных вариантов кровли – гофрокартон, или, как еще говорят, профлист, металлопрофиль. Это лист металла, покрытый несколькими защитными слоями, а затем пропущенный через формовочную машину, которая вдавливает в него выступы и канавки – для придания ему большей жесткости. Материал достаточно легкий, крышу из гофрированного картона можно установить самостоятельно или даже “в одиночку”. Технология не сложная и может быть выполнена вручную.

Профилированная крыша имеет солидный внешний вид при низкой стоимости

Если вы выбрали кровельный профиль толщиной менее 0,7 мм, нельзя ходить по нему во время монтажа, так как это может привести к повреждениям. Поэтому вам потребуется возвести деревянные леса, по которым придется ходить.

Подготовка материала

После того, как все точные расчеты для крыши сделаны, можно заказывать профилированные листы. Если листы уже куплены, но по какой-то причине, например, из-за дождя, их следует хранить в помещении на ровной поверхности, не снимая оригинальной упаковки. Кроме того, рекомендуется соблюдать расстояние между листами в 50 см.

Обращаться с материалом и укладывать его следует очень осторожно, держа его за края по всей длине и избегая, в частности, сгибания и сминания листов. С гофрированным картоном следует обращаться осторожно, так как современное пластиковое покрытие считается особенно чувствительным к механическим повреждениям.. материал следует разрезать с помощью Осколки лезвия могут сильно поцарапать руки, а места порезов могут быть очень горячими. Если это все же необходимо, все повреждения следует немедленно заделать ремонтной краской.

К счастью, технология кровли из профилированных листов сегодня позволяет проводить все монтажные работы в теплое время года, с апреля по октябрь, поэтому вам не придется долго хранить материал.

Для иллюстрации результата предлагаем вам примерную схему крыши частного дома, показанную на рисунке.

4 Пошаговые инструкции по работе

Подготовка фундамента к монтажу профнастила

Будете ли вы покрывать новую крышу? Или вы собираетесь переложить изношенную крышу, что требует замены не только кровельного материала, но и основания для крепления? Затем необходимо сделать обрешетку. Обрешетка для гофрокартона должна располагаться на расстоянии 50 – 100 см друг от друга. Нет необходимости в том, чтобы расстояние между ними было больше этого. Доски укладываются на стропила, перпендикулярно им. Для крепления используются шурупы или гвозди. На этом этапе очень важно выровнять откосы и проверить их по вертикали, горизонтали и диагонали. Столешница должна быть везде ровной. Ответственный подход к монтажу обрешетки – это гарантия того, что у вас не возникнет проблем с монтажом гофрокартона. Стоит отметить, что крыша должна включать слой изоляции, пароизоляции и гидроизоляции. Это не только поможет снизить потери тепла через крышу, но и продлит срок службы ее компонентов.

Важно! Все деревянные элементы, из которых состоит крыша, должны быть обработаны специальной пропиткой, которая защитит материал от гниения и продлит срок его службы.

Раскрой материала

Поскольку покупка профнастила зависит от размера крыши, большая часть поверхности будет покрыта одним куском. Однако все равно потребуется обрезка материала, например, при работе на участках со сложной геометрией и на остальной части крыши, где весь лист не поместится. В этом случае измерьте точное место и отрежьте деталь по размеру. Обратите внимание, что часть листа будет перекрывать предыдущий.

NB! Профилированные листы нельзя резать угловой шлифовальной машиной с абразивными дисками. Некоторые пользователи прибегают к этому методу, чтобы ускорить процесс, но впоследствии жалеют об этом. Дело в том, что абразивное воздействие повреждает структуру материала в зоне резания – со временем возникает коррозия.

Наиболее часто руки используются для резки гофрированного металлического листа во время сборки ножницы по металлу. Дело в том, что при резке этим инструментом сохраняется защитный слой цинка, как если бы цинк был нанесен на режущую кромку. Это улучшает коррозионную стойкость. Прямые ножницы используются для работы с профилированным листовым металлом. Самое главное, режущая способность ножниц должна быть отрегулирована в соответствии с толщиной листа 0,5 или 0,7 мм.

Зажим пластин

При работе с профилированными листами необходимо соблюдать особую осторожность, чтобы не деформировать и не повредить их. Чтобы облегчить подъем материала на крышу, установите две длинные доски и используйте их в качестве направляющих для натягивания листов на крышу. Избегайте ходить по материалу во время монтажа – старайтесь стоять либо на лестнице, либо на тех частях крыши, которые еще не покрыты листами.

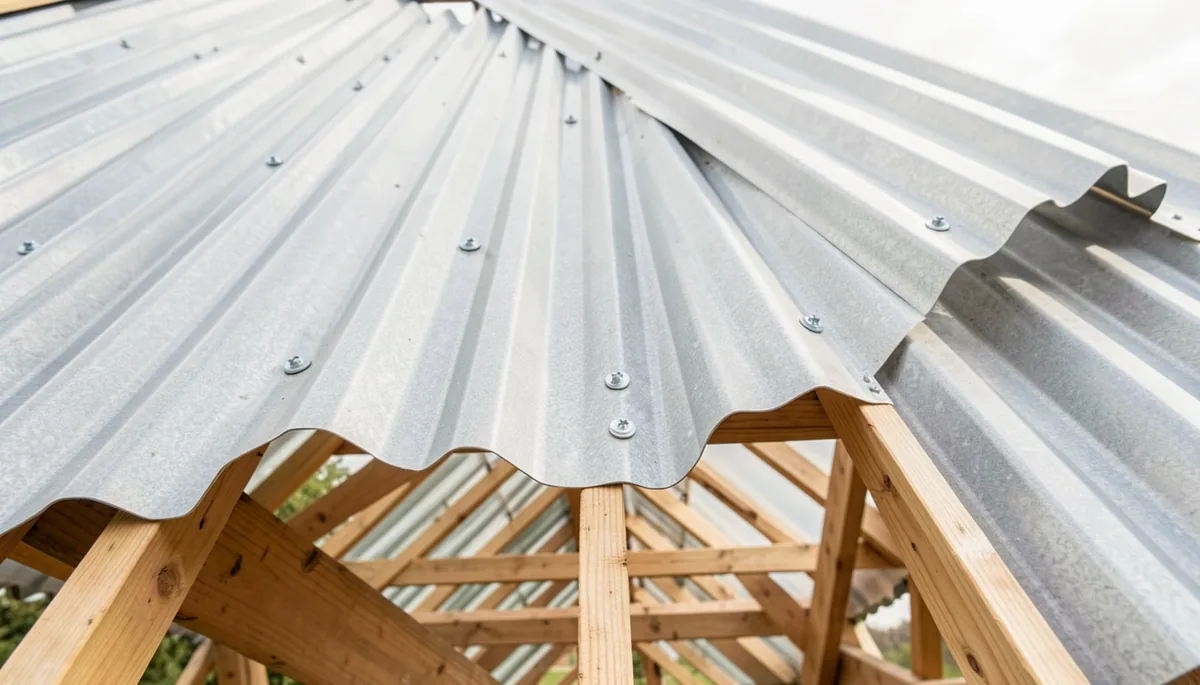

Процедура установки выглядит следующим образом. Начните установку с торца здания. В зависимости от положения капиллярной канавки выбирайте направление справа налево или наоборот. При стыковке профилированных листов паз предыдущего листа должен быть закрыт задней частью следующего листа. Крепление материала следует начинать с нижнего края крыши.

Важно! При монтаже гофрированного картона первый кусок должен быть установлен очень ровно. От этого зависит качество кровельного покрытия. Сначала закрепите лист посередине одним саморезом, затем выровняйте выступ и закрепите его другим саморезом.

Закрепив первую плиту, начните укладывать первый ряд. Свес карниза должен составлять 30-50 см. Второй ряд устанавливается с нахлестом на первый ряд.

Технология укладки профилированных листов основана на том, что они соединяются внахлест – один гребень вдавливается в другой. В зазоры вкручиваются соединители – для крепления листа к крыше и на стыке двух листов. Для обеспечения герметичности на стыках двух листов устанавливается резиновая прокладка. Пример показан на рисунке ниже.

Примечание: Кровельные листы из профнастила можно укладывать без уплотнительного материала, если угол наклона составляет 16° или более.

При соединении листы накладываются друг на друга с одной стороны, если используется герметик, или с двух сторон, если работа ведется без герметика. В вертикальном направлении верхний лист должен перекрывать нижний лист не менее чем на 100 мм. Точные детали зависят от угла наклона крыши. Подробности см. в таблице.

Предложения по укладке трапециевидных листов

В качестве крепежа используются кровельные шурупы. Они имеют резьбовой стержень с небольшим сверлом на конце, чтобы помочь вставить винты в стальную пластину. Между головкой крепежа и стержнем находится шайба и водонепроницаемое уплотнение для предотвращения попадания влаги в отверстие. Такие крепежи гарантируют надежное и долговечное соединение. На квадратный метр листа должно приходиться от 6 до 10 саморезов. Крепежные элементы вкручиваются с помощью отвертки.

Размещение обрешетки

После того как основная часть крыши покрыта профнастилом, необходимо установить заполняющие элементы. Коньковая черепица крепится на стыке двух скатов и скрывает зазор. Планки желоба устанавливаются на края фронтонов, где будут установлены водосточные желоба. На фронтонах также устанавливаются заглушки для предотвращения бокового проникновения осадков под скат крыши. Крепить обрешетку можно только тогда, когда все доски надежно закреплены саморезами.

С нижней стороны уплотнительные ленты не устанавливаются.

Для иллюстрации результата ниже приведен пример схемы кровли для отдельно стоящего дома.

Теперь вы знаете технологию кровли из профилированного листа. Надеемся, что наша статья убедила вас в том, что в этом нет ничего сложного. Главное – не спешить и соблюдать все правила монтажа. И помните: успешное завершение работы во многом зависит от используемых вами инструментов. Если у вас его еще нет, сделайте заказ в нашем интернет-магазине.

Кровельные профилированные листы следует устанавливать на основание крыши таким образом, чтобы выступ края находился на расстоянии 40 мм от карниза. Это необходимо для того, чтобы оставить оптимальный зазор у конька и чтобы не нарушалась вентиляция крыши. Кстати, если профилированные листы имеют дренажную канавку, каждый последующий профилированный лист должен перекрывать канавку предыдущего.

Работа с заполняющими панелями

Теперь перейдем к нашим многочисленным элементам заполнения. Все они, как правило, имеют стандартную длину: для кровли с полимерным покрытием – 2 метра, для оцинкованной кровли – 2,5 метра. Они сами выполняют кровельные работы. Герметик, который традиционно помещается между кровельным покрытием и наполнителями, позволяет им более плотно прилегать к листам, дополнительно предотвращая проникновение влаги под кровлю и позволяя ей “дышать”.

Для отделки конька, карнизов и других сложных конструкций следует приобрести специальные элементы, которые предлагаются тем же производителем, у которого был приобретен кровельный материал:

Закрепите наливные элементы теми же кровельными саморезами 4,8, что и основной материал. Разница лишь в том, что кровельный лист крепится саморезами 28-35 мм, а элементы – саморезами 50-60 мм.

Плитка и трапециевидные листы

Теперь давайте разберемся с таким загадочным названием, как “долина”. Оклад долины и ендовы – дублирующие отделочные элементы, которые устанавливаются на внутреннем слиянии двух разнонаправленных склонов. Анкер должен быть закреплен под профнастилом.

Поэтому, если крыша имеет сложную форму, с внутренними поверхностными соединениями, в качестве заполнителя необходимо использовать ендовый лист и ендовый колпак. Благодаря этому крыша будет выглядеть более эстетично, а сложные проемы будут дополнительно защищены от проникновения влаги.

Облицовка фартука

Наиболее важной частью кровли является оклад трубы. Такие трубы состоят из двух договорных частей – нижней части, которая идет вдоль профиля крыши, и верхней части, которая является самой трубой. Если труба проходит через нижнюю часть крыши, необходимо установить снегозадержатель над проходом трубы.

Для вентиляции канализации на крыше прокладывается неизолированная труба диаметром около 10 см без колпака. Для радона используется та же труба, но с крышкой. Обратите внимание, что эти трубы не могут быть соединены с обычными вентиляционными трубами, так как для них уже используются изоляционные элементы диаметром 125 мм.

Сама труба может быть установлена до или после монтажа крыши. Если вы выберете второй вариант, то вам придется вырезать отверстие для трубы в готовой крыше и временно закрыть его материалом. Во время отделочных работ секции труб необходимо будет изготовить из фартуков из оцинкованной стали или более современных материалов, таких как Vacaflex.

Вот хороший мастер-класс о том, как это сделать:

Dormer

Теперь займитесь мансардой. Поэтому разрежьте профиль на две части в нижней части карниза, уложите нижний лист, затем нижнюю карнизную доску и затем верхний лист крыши.

Снежная пробка

Снегозадержатель устанавливается в местах, где есть риск сползания снега. На гофрированных листах это обычно вторая линия на расстоянии 30-40 см от карниза. Для монтажа используйте саморезы 4.8×50 через каждые 1-2 угла профиля.

Внешний и внутренний угол

Если фронтон меняет направление, используются дополнительные элементы отделки, такие как внутренние и внешние углы и переходные элементы. Их основное назначение – обеспечить максимальную герметичность и придать стыку листов эстетичный вид.

Мигающий

Облицовка – это элемент заполнения, который служит в качестве края дымохода или защиты примыкания крыши:

карнизные, торцевые и стыковые оклады

И здесь у нас есть свои инструкции:

1. Начните установку торцевых заглушек с выступа крыши, направляя их к коньку.
2. На этом конце просто отрежьте лишнюю концевую полосу.
3. Прикрепите торцевую планку к торцевой доске и к профильным листам в коньке шурупами с интервалом до 1 метра. Если все было сделано правильно, торцевая планка будет перекрывать как минимум одну волну профиля крыши.
4. Прикрепите торцевую планку шурупами по дереву 4.8×60 или 4.8×50 непосредственно к деревянному основанию. Оставьте зазоры от 30 до 50 см и убедитесь, что торцевая полоса полностью закрывает конец крайней волны гофрированного картона.

Теперь мы переходим к установке ленты для склеивания швов. Его длина составляет 2 метра, а нахлест полос должен быть не менее 1 метра. Длина стыковочной полосы составляет 2 метра, а две полосы перекрываются не менее чем на 1 метр. Заполняющая полоса крепится к стене в водопропускной трубе или скрывается под облицовкой стены.

Основная задача карнизной планки – защитить подкровельное пространство от попадания дождя, особенно дождя с сильным ветром. Чем меньше угол наклона крыши, тем более необходим этот дополнительный элемент. Но крепить карнизную планку необходимо раньше, чем гофрированные листы. Нахлест составляет 100 мм.

Монтаж коньковой черепицы

После укладки всех кровельных материалов необходимо закрепить коньковую черепицу. Стыки между коньковой черепицей и кровельным покрытием предварительно промазываются герметиком. Хребтовые элементы для трапециевидных листов обычно гладкие. Между ними и профлистами рекомендуется поместить вентиляционные прокладки, а в случае неглубоких гофр – специальные коньковые прокладки.

Коньковую черепицу следует закрепить саморезами с обеих сторон на расстоянии 2-3 волны. Важно, чтобы сам конек закрывал все первые крепежные винты кровельного листа. Коньковая черепица должна перекрывать кронштейн не менее чем на 1 метр, а элементы следует крепить к кровельным листам саморезами с шагом до 3 метров.

Важное замечание: чем меньше угол наклона крыши, тем шире должен быть сам конёк. Наиболее стандартные размеры – 140 x 140 мм или 200 x 200 мм.

Однако в настоящее время более модно и рационально заказывать фасонную коньковую черепицу, которая бывает двух размеров 110х30х110 мм и 145х50х145 мм. Существуют также специальные типы коньков для встроенных крыш, где скаты пересекаются в разных направлениях.

Обратная сторона листа может быть либо оцинкована, либо обработана антикоррозийным слоем и окрашена.

Описание видео

Подробная технология изготовления металлической кровли из профнастила показана на видео:

Шаг 4 – окончательная прошивка

После того, как крыша полностью покрыта гофрированной металлической кровлей, остается только установить коньковую черепицу, ветровую скобу, верхнюю корзину, оклады и другую фурнитуру, если она предусмотрена конструкцией.

Коньковая черепица и другая фурнитура крепится теми же кровельными саморезами к гофрированному картону с нахлестом 10-15 см через уплотнитель. Конёк крепится как к профнастилу, так и к лицевой доске.

Снегозадержатели также могут быть установлены на готовую крышу, особенно там, где крыша нависает над входом в дом, тротуарами или автостоянкой.

После приобретения материала его необходимо надлежащим образом доставить на строительную площадку, аккуратно разгрузить без повреждений и поднять наверх.

Как сделать крышу из гофрированного листа: пошаговые инструкции

Такой материал, как гофрированный картон, давно всем известен и используется в строительной отрасли в различных “ролях” – На нем устанавливают заборы, строят гаражи и сараи, им также покрывают крыши хозяйственных построек, небольших домов и даже больших резиденций. Трапециевидные листы выпускаются в разных цветах, поэтому можно увидеть дома, покрытые не только листами одного цвета, но и комбинацией цветов.

Как правильно сделать крышу из гофрированного железа

Для того чтобы знать, как правильно покрыть крышу гофрокартоном, необходимо внимательно ознакомиться с инструкцией, а затем приобрести качественное кровельное покрытие и подготовить все необходимые инструменты.

Главное, что для покрытия крыши этим материалом не нужно обладать специальными профессиональными навыками. Самое главное – соблюдать технологическую последовательность работ и не допускать ошибок, которые могут привести к протечкам кровли, что потребует проведения кровельных работ “на глаз”.

Преимущества и недостатки гофрированного картона в качестве кровельного материала

Как и любой другой кровельный материал, гофрированный картон имеет свои преимущества и недостатки, которые необходимо знать перед его покупкой.

К положительные характеристики Этот материал включает в себя следующее:

• Небольшой вес гофрированного картона позволяет легко поднимать его по высоте и при необходимости выравнивать на месте укладки.
• Оптимальное соотношение стоимости и срока службы материала. При качественном монтаже производитель предполагает минимальный срок службы 12 ÷ 15 лет.
• Простой монтаж – материал легко накладывается внахлест и прикручивается с помощью специальных саморезов.
• Эстетичное покрытие – профилированный лист, благодаря разнообразию цветов, делает внешний вид дома аккуратным и придает ему индивидуальный характер.
• В рельефе большинства моделей листов имеются специальные капиллярные канавки, которые служат для эффективного отвода воды при укладке листов материала внахлест.

Отрицательные черты гофрированный картон можно назвать:

• Высокая теплопроводность металла. Поэтому гофрированный картон не защитит ваш чердак от перегрева или низких температур. Если вы выберете это покрытие, вам потребуется хорошая изоляция как крыши, так и чердачного перекрытия, что предполагает дополнительные затраты на теплоизоляционный материал и его монтаж.
• В ветреную погоду, при скорости ветра 15 м/с и более, любое металлическое покрытие излучает ультразвуковые колебания, которые оказывают негативное воздействие на психику человека. Поэтому в регионах с постоянной ветреной погодой лучше выбирать кровельные покрытия, которые не вибрируют на ветру.
• Низкая звукоизоляция. Если крыша не оборудована тепло- и звукоизоляцией, звук падающих на покрытие капель или градин будет слышен в доме.

Кровля из гофрированного картона

Трапециевидные листы могут быть изготовлены из оцинкованного листового металла без цветного покрытия. Эти листы чаще всего используются для создания временных или постоянных навесов или для покрытия хозяйственных построек. Его также часто используют для ограждения строительных площадок. Неокрашенная зачистка имеет достаточно низкую стоимость, но не подходит для покрытия жилых зданий, так как имеет низкие эксплуатационные характеристики и не очень привлекательна с точки зрения эстетического вида.

Наиболее популярным материалом является профнастил, который имеет декоративно-защитное покрытие из полимерных составов. Этот материал более прочный и может выдерживать достаточно большие нагрузки. Конечно, это возможно при правильном монтаже, который во многом зависит от угла наклона крыши.

Производит несколько видов гофрокартона, имеющего защитно-декоративное полимерное покрытие:

• Несущая (H) – предназначена для кровли, потолков и навесов.
• Стена (C) – используется для заборов, сараев и гаражей.
• Многоцелевой (HC) – подходит для кровельных работ, установки заборов, строительства гаражей, хозяйственных построек и т.д.

Для покрытия крыши лучше использовать несущую обшивку, но в крайнем случае можно использовать любой из вышеперечисленных типов.

Кроме того, материал различается по высоте и количеству волн. Высота волны (гофры) обозначается цифрой, которая ставится рядом с обозначением типа профнастила. Несколько моделей приведены в таблице в качестве примеров:

Маркировка	Тип гофрокартона	Приложение	Высота гофры в мм	Толщина металла в мм	Полезная ширина в мм
С10		Стена	10	0,5; 0,6; 0,7	1100
С18		Стена	18	0,5; 0,6; 0,7; 0,8	1000
С21		Стена	21	0,5; 0,6; 0,7; 0,8	1000
HC35		Стена крыши	35	0,5; 0,6; 0,7; 0,8	1000
С44		Стена	44	0,5; 0,6; 0,7; 0,8; 0,9; 1,0	1000
Н60		Крыша	60	0,7; 0,8; 0,9; 1,0	845

Гофрированный металлический лист может быть покрыт с одной или с обеих сторон, но независимо от того, для чего он предназначен, лучше всего выбирать материал, защищенный с обеих сторон.

Покрытие состоит из нескольких защитных слоев, на схеме ниже четко показано, какие слои покрывают внешнюю и внутреннюю стороны.

Слоистая структура высококачественного гофрокартона

Внешняя сторона кровельного материала:

• Основой для гофрированного листа является стальной лист.
• Сталь покрывается слоем цинка.
• Затем наносится антикоррозийное покрытие.
• Наносится грунтовочный слой, который служит подготовкой к нанесению полимера.
• Затем наносится цветное полимерное покрытие.
• Цветное полимерное покрытие часто покрывается защитным слоем (полиуретаном), который предохраняет его от выцветания и отслаивания.
• Для транспортировки и хранения профилированных листов их можно дополнительно покрыть сверху фольгированным покрытием, которое снимается после монтажа.

Главный редактор проекта Stroyday.ru. Инженер.

Внутренняя сторона профнастила покрывается в том же порядке теми же материалами, но некоторые модели не имеют цветной полимерной пленки на внутренней стороне, в то время как другие покрывают профнастил одинаково с обеих сторон. Последние, безусловно, имеют более высокую стоимость, но срок их службы намного дольше.

Цветовая гамма гофрированного картона достаточно разнообразна. По самым скромным подсчетам, цветовая гамма представлена не менее чем 30 оттенками, поэтому выбрать подходящий не составит труда. Цветной слой на поверхности может быть нанесен порошковым методом или с помощью специальной технологии полимерного покрытия.

Если обобщить критерии отбора, то можно отметить следующее:

• Чтобы убедиться, что материал высокого качества и произведен в профессиональных условиях, попросите у продавца сертификат на продукцию. Если он отсутствует, лучше обратиться в другой магазин.
• Проверьте маркировку на материале, чтобы определить его назначение, толщину и высоту волны.
• Оцените внешний вид материала. Необходимо обратить внимание на ровность листа, отсутствие дефектов покраски и защитного слоя, одинаковый оттенок всех листов, равномерность покрытия. Внешний вид может многое сказать о качестве профилированного листа – если при осмотре обнаруживается отслоение красочного слоя или заусенцы на срезах, от покупки лучше отказаться.
• Еще одним критерием является проверка того, что профилированный лист не гнется – качественный материал должен быть упругим и при сгибании стремиться вернуться в исходное положение. На покрытии не должно быть следов изгиба.
• Тип внешнего декоративного покрытия – полимерное или порошковое покрытие. Наиболее качественными покрытиями для гофрокартона являются матовые и гладкие покрытия из полиэстера и пластизоля. Подробная информация о покрытии также должна быть указана в сертификате на продукцию.
• Цена материала. Помните, что не стоит выбирать самый дешевый материал – он вряд ли будет качественным. Тем более что все гофрированные картоны вполне доступны по цене.

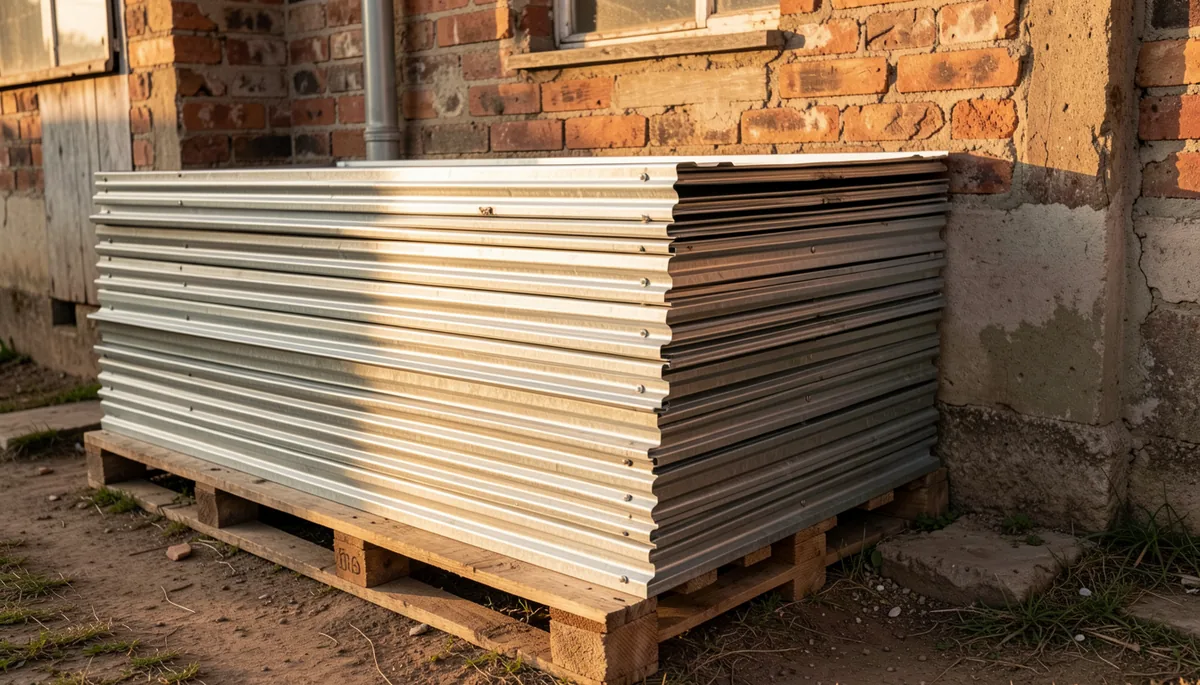

Когда материал закуплен, его необходимо правильно доставить на строительную площадку, а также аккуратно, без повреждений, разгрузить и поднять на высоту.

Цены на профилированные листы

Как избежать повреждений при транспортировке и установке?

Это важно учитывать, так как повреждение профнастила во время доставки, разгрузки и монтажа значительно сократит срок службы будущей крыши.

Этот материал изготавливается из стального листа, который прессуется методом холодной прокатки на специальном оборудовании.

Производство гофрированного листа путем прокатки листов в специальной машине

Такой черепичный материал может выдерживать высокие ветровые и снеговые нагрузки, но во время транспортировки, погрузки и разгрузки листы с покрытием могут подвергаться излишнему механическому воздействию, что приводит к их повреждению. Чтобы избежать этого, необходимо соблюдать определенные правила при транспортировке, хранении, обращении и подъеме листов.

• Гофрированные листы перевозятся на грузовиках. Листы должны быть размещены на жестком основании или на специальной металлической раме, которая крепится под углом в кузове.

• Когда кровельный материал уложен на автомобиль, его необходимо надежно закрепить стропами, чтобы предотвратить трение листов друг о друга при движении автомобиля, так как это может повредить защитное покрытие.
• Скорость транспортного средства, перевозящего профилированные листы, не должна превышать 80 км/ч.
• Важно, чтобы разгрузка кровельных листов производилась с максимальной осторожностью. Если разгрузка производится вручную, рекомендуется вынимать каждый лист отдельно из стопки, переносить его и укладывать в отведенное для него место. Лучшее решение – подготовить платформу из досок и фанеры, покрытую сверху полиэтиленом.
• Необходимо следить за тем, чтобы ни один из листов не был согнут во время работы, так как восстановить их будет невозможно, а это означает, что во время покрытия между листами образуются зазоры, которые нарушат ровность и целостность крыши.
• Чтобы поднять профнастил на крышу, не повредив его, необходимо сделать это правильно:

– Чтобы аккуратно поднять материал, нужны балки, установленные под углом к крыше – это будут своего рода “рельсы”, помогающие поднимать листы;

Подъемные устройства для листов на крыше

– Листы поднимаются по одной штуке за раз;

– Не рекомендуется использовать эту процедуру при сильном ветре, так как это чревато не только повреждением материала, но и травмированием рабочих;

– Собственно укладку профнастила на крышу могут выполнять два мастера, но подъем кровельного материала на высоту лучше проводить втроем – это дополнительная страховка целостности материала и безопасности работы.

Теперь несколько слов о том, как не повредить профнастил при монтаже.

Наибольший риск повреждения материала возникает при покрытии большой площади крыши, так как при укладке и закреплении придется ходить по уже уложенной кровле. Поэтому важно выбрать подходящую для работы обувь – она должна быть не только удобной, но и иметь мягкую, гибкую подошву, которая не повредит защитный слой и не будет скользить по поверхности крыши. Наступайте на закрепленный кровельный материал только между ребрами и только там, где обрешетка проходит вдоль направляющих, особенно если расстояние между ними слишком велико.

Кровельные инструменты для волнистых листов

Чтобы монтаж был выполнен аккуратно, без лишних повреждений кровельного материала, следует использовать только качественные инструменты. Для работы вам понадобятся:

• Отвертка.
• Измерительная лента.
• Ножницы по металлу для резки металла толщиной до 0,6 мм.
• Маркер для маркировки.
• Уровень.
• Электрическая дрель.
• Резиновый молоток.
• Электрический лобзик или электрические ножницы.
• Мягкая щетка для сметания металлической стружки.

Особенности монтажа профилированных листов в качестве кровельного материала

Для успешного монтажа кровельного материала необходимо учитывать некоторые особенности работы.

Влияние угла наклона крыши на монтаж

Многое в процессе устройства кровли из рубероида зависит от угла наклона крыши. Важно правильно разместить доски или обрешетку и соблюсти необходимые размеры нахлеста профлистов.

• Если наклон ската крыши составляет 5 ÷ 10 градусов, обрешетку следует делать полной или прибивать рейки на расстоянии 5 ÷ 7 мм друг от друга.

Нахлест листов в этом случае должен составлять две волны по горизонтали, а верхняя на нижний ряд – не менее 300 мм. При таком малом уклоне ската крыши зазоры между профилированными листами обычно заполняются герметиком, так как между ними все же существует риск проникновения воды, особенно в ветреную погоду.

• В случае крыши с уклоном 10 ÷ 15 градусов расстояние между обрешетками составляет 400 ÷ 450 мм, а соседние листы укладываются с нахлестом в одну волну. Верхний ряд должен перекрывать нижний на 200 ÷ 220 мм.
• Если угол наклона крыши превышает 15 градусов, обрешетка крепится к стропилам на расстоянии 550 ÷ 600 мм. Перекрытия панелей, уложенных рядом друг с другом, могут быть выполнены в одну волну, при этом верхний ряд к нижнему перекрывается на 170 ÷ 200 мм.

Для более удобной разметки и крепления обрешетки вырезается необходимый размер, например, 600 мм, что позволит гораздо быстрее закрепить каркас для кровли.

Последовательность установки крепежных пластин

Если кровельное покрытие будет состоять из двух или более горизонтальных профилированных листов, очень важно соблюдать порядок укладки листов.

• Кровельное покрытие укладывается, начиная от карниза. Наружный лист должен быть выровнен вплотную к спиртовому уровню, так как от его ровности зависит правильность всех остальных элементов кровли. Кроме того, установленные листы должны быть выровнены по нижнему краю карниза – если это выравнивание не соблюдено, нижний край крыши будет неровным.

• После установки первого ряда второй ряд устанавливается на той же стороне крыши, что и первый ряд. Однако некоторые мастера практикуют другой подход – последовательную установку нижнего листа, а затем верхнего, или установку “лесенкой”. – например, два нижних листа – один верхний лист, то есть верхний ряд постоянно находится “за” одним листом.

• Если есть возможность приобрести листы, длина которых равна длине ската, следует выбрать этот вариант – это сократит время монтажа и крыша будет надежнее защищена от протечек, так как горизонтальные листы внахлест просто не пройдут.

Принципы крепления профилированных листов

Профилированные листы крепятся с помощью специальных саморезов, оснащенных прижимной шайбой и резиновым уплотнителем. Чтобы кровля выглядела эстетично, саморезы обычно подбираются под цвет основного материала.

• Если крыша покрыта цельными кровельными листами, то первый лист крепится сверху на 50 мм ниже конька и снизу карниза. Лист должен перекрывать край карниза на 40 ÷ 50 мм. Верхний зазор, оставленный открытым, станет вентиляционным зазором и впоследствии будет закрыт коньковой черепицей.
• Вторая пластина укладывается поверх первой на одну или две волны в зависимости от наклона; она выравнивается с выступом первой пластины и фиксируется винтом.

• Дальнейшие пластины собираются и выравниваются вдоль карниза и закрепляются на гребне волны. Они крепятся от карниза до конька с расстоянием между винтами 500 мм.

• После того как гофрированные листы 3÷5 уложены и выровнены по краю карниза, закрепите их на обрешетке. Крепите листы к обрешетке в нижней части волны, сразу после нахлеста листов, а затем, после прохождения одной волны, в нижней части второй волны.
• При установке двух и более горизонтальных рядов их необходимо закрепить шурупами внизу каждой волны в полосе внахлест.

При монтаже гофрокартона с полимерным покрытием рекомендуется после завинчивания саморезов удалить образовавшуюся металлическую стружку, чтобы не повредить защитное покрытие кровли. Его следует полностью удалить с покрытия мягкой щеткой.

Важно отметить, что фризы не должны крепиться к обрешетке гвоздями или заклепками, поскольку такие крепления не удержат обшивку при высоких ветровых нагрузках. Ветер может легко сорвать покрытие крыши, а гвозди останутся в обрешетке.

Установка заправочных элементов

Помимо профнастила, в конструкции крыши есть и другие элементы, которые помогают защитить строение от попадания осадков на чердак. Помните, что наличие даже одной образовавшейся или незакрытой щели в крыше может серьезно повредить потолок и стены и перекрытия дома.

Дополнительные элементы кровли включают конёк, ендовы, оклады дымоходов, карнизные планки и т.д.

Крепление коньковой черепицы

После монтажа волнистых листов конёк устанавливается в самой высокой точке крыши.

Установка коньковых элементов

Коньковый элемент крепится теми же саморезами через верх профлиста на расстоянии 200 ÷ 300 мм. При установке обрешетки необходимо сначала положить две продольные доски с обеих сторон конька для обеспечения надежной фиксации.

При установке коньковой черепицы ее нельзя прижимать к самой высокой точке крыши – между этой точкой и внутренней частью конька должен оставаться вентиляционный зазор.

В случае полукруглой коньковой черепицы на концах устанавливаются и закрепляются специальные коньковые колпачки.

Коньковые колпаки

Поскольку конек состоит из отдельных элементов, необходимо также установить нахлесты между элементами. Коньковый гребень с прямым углом должен иметь нахлест 120 ÷ 150 мм, а полукруглая коньковая черепица – 100 ÷ 120 мм, причем их нахлест должен проходить вдоль ребер.

Отделка двускатной части профилированной крыши

Чтобы избежать возможности сдувания гофрированного листа ветром с торца, зазор между листами и обрешеткой закрывается хомутами или ветровыми планками, которые устанавливаются на гофрированный лист с одной стороны и на первое стропило от торца здания с другой. Плита также крепится саморезами с интервалом 400 ÷ 500 мм.

Облицовка части края крыши. 1 – ветровое стекло, 2 – саморезы

Поскольку плиты также состоят из отдельных элементов, их следует укладывать с нахлестом 70 ÷ 100 мм.

Крепление карнизов

Карнизные свесы должны быть установлены до покрытия основного кровельного материала. Он выполняет как декоративную функцию, закрывая боковые соединения ферм, так и функциональную, предотвращая попадание воды, стекающей с крыши в водосток, на деревянные элементы. Кроме того, под карнизом или на его вершине монтируются кронштейны для установки водосточных желобов.

• Чаще всего кронштейны желоба сначала крепятся к обрешетке на расстоянии 500 ÷ 600 мм друг от друга с помощью саморезов. Они опускаются ниже обрешетки на 100 ÷ 150 мм.
• Затем на кронштейны надевается желоб.
• Затем устанавливается карнизная доска и прибивается или привинчивается к нижней обрешетке.

• Гофрированные листы укладываются поверх карнизной доски и должны быть выровнены таким образом, чтобы стекающая с них вода попадала непосредственно в стационарный водосток.

установка в долине

Установка ендов требуется не на каждой крыше, а только там, где крыша имеет сложную конфигурацию с трещинами в профиле. Если есть пересечение двух плоскостей, направленных вниз, то без установки этого элемента не обойтись.

Внутренний угол на стыке сложных плоскостей крыши завершается ендовой.

Долина состоит из двух частей – внутренней и внешней.

• Внутренняя часть ендовы устанавливается до укладки кровли. Он крепится на стыке двух плоскостей крыши и крепится к обрешетке кровельными саморезами с шагом 350 ÷ 500 мм друг от друга. Отдельные части продольных листов укладываются с нахлестом 150 ÷ 200 мм, начиная от карниза и до конька крыши.

• После укладки гофрированных листов (с нахлестом 80÷100 мм от внутренней стороны корзины) между листами и внутренней стороной корзины укладывается слой пористой прокладки. Этот материал предотвращает протекание во время дождя. Далее профилированный лист прикручивается к обрешетке саморезами через дно гофры с интервалом 400 ÷ 500 мм вместе с дном корзины.
• Затем на края гофрированных листов наносится силиконовый герметик, а сверху укладывается внешняя часть ендовы. Как и внутренняя, она складывается, поэтому ее части укладываются с нахлестом в 100 мм, начиная от карниза и промазывая стыки герметиком.

• Затем гофрированные листы прикручиваются к профнастилу с помощью саморезов.

Ремонт снегозадержателя

Снегозадержатель – это элемент, который предотвращает быстрое падение снега на крышу весной, удерживая его на месте и давая ему время растаять и стечь или испариться.

Угловые снегозадержатели

Снежные барьеры могут быть двух типов – это определенные планки в виде уголков, прокрученных в шахматном порядке, или горизонтальные трубчатые барьеры, установленные на специальных кронштейнах.

Снежные барьеры в виде труб на кронштейнах

Кронштейны крепятся к поверхности гофрированного металлического листа на расстоянии 900 ÷ 1000 мм. Затем в отверстия в кронштейнах вставляются специальные трубы с резьбой, на которые после установки навинчиваются металлические колпачки.

Как кронштейны, так и противоснежные брусья крепятся к обрешетке через гофрированный лист. При креплении планок они прикручиваются через верх волны, так что между планкой и профнастилом образуются зазоры, через которые выходит талая вода.

О том, как установить снегозадержатели на металлической крыше, а также о расчетах и процессе монтажа, узнайте из статьи на нашем портале.

Стеновой соединительный профиль для закрытия стыка между стеной и профнастилом

Если крыша из профнастила примыкает к стене, соединение между ними должно быть закрыто для предотвращения протечек. Это специальный изогнутый молдинг – пристенный профиль, который крепится к стене анкерами, а к металлическому профилю – шурупами, вкрученными в обратную сторону волны.

Герметизация соединения между крышей и вертикальной стеной

Для герметизации соединения между окладом и стеной можно использовать силиконовый герметик. Рекомендуется сделать канал в стене, чтобы скрыть верхний изогнутый край этого профиля. После установки канал можно загерметизировать, например, цементным раствором или клеем для наружной плитки.

Герметики для профилированных листов

Герметики используются в кровельных работах для закрытия щелей в соединениях кровли со стенами, в “фальцах” шатровых крыш и под коньком.

Герметик под коньком

Хребтовые прокладки обычно имеют с одной стороны клеевой слой, который запечатывается пергаментом, а затем удаляется перед установкой, и материал прикладывается к нужному месту.

Различные типы прокладок

Формирование водопропускной трубы из профнастила

Если через профнастил проходит дымоход, дымовая плита или вентиляционная труба, необходимо провести работы по герметизации зазоров между кровлей и стенками дымохода. Однако прежде чем приступить к внешней отделке стыков, вокруг дымохода необходимо установить внутренний фартук, который монтируется перед укладкой профнастила на обрешетку.

Облицовка дымохода через профилированную крышу

Вокруг дымохода устанавливается фартук из отдельных металлических окладных профилей. На стенках дымохода отметьте маркером линию, которая будет служить для загиба верхнего края соседних профилей в отверстие дымохода. Затем его следует тщательно очистить от пыли и промыть водой.

Фартук собирается из нескольких частей.

Затем под нижним краем фартука располагается так называемая лента, то есть полоса из листового металла с фланцем, которая крепится от водостока к карнизу. Полоса нужна для того, чтобы обеспечить сток дождевой воды, которая собирается за трубой.

Затем нижняя часть фартука должна быть прикреплена герметиком к обрешетке и ленте по бокам трубы, а верхний край должен быть установлен в желоб, также с помощью герметика. Необходимо соблюдать нахлест 150 мм между частями соединительной планки.

После завершения внутренних работ устанавливается профнастил. После укладки кровли вокруг дымохода на дымоходе и на коньке профлиста устанавливаются наружные окладные планки.

Общая последовательность устройства кровли из гофрированного картона

Основные узлы конструкции крыши из гофрированного картона

Итак, зная, как установить все планки и гофрокартон, можно рассмотреть порядок работ на крыше из этого кровельного материала.

• Первая ступень стропильной системы покрывается гидроизоляционной мембраной. Она покрывается с нахлестом 100 ÷ 150 мм от карниза вдоль горизонтального ската. Мембрана крепится к стропилам с помощью степлера и скоб.
• Поверх пленки к стропилам прибиваются контррейки, которые создают необходимый вентиляционный зазор между пленкой и кровлей. Размеры плиты должны быть 400 x 500 мм, т.е. вентиляционный зазор должен составлять 400 мм.
• Фронтонная обрешетка устанавливается перпендикулярно контр обрешетке. Дополнительные коньковые доски должны быть установлены с обеих сторон конька. Кроме того, вокруг дымохода и на стыках плоскостей крыши устанавливаются дополнительные доски или обрешетка для защиты ендовы (внутренний угол) или конькового элемента (внешний угол).
• Затем ветровые доски крепятся к фронтонным сторонам крыши.
• Затем кронштейны желоба крепятся к нижней обрешетке и укладывается сам желоб.
• Карнизная доска прибивается к торцевой доске обрешетки.
• Следующий шаг – закрепление внутренней части ендовы, если этого требует конструкция крыши.
• После этого можно приступать к гидроизоляции дымохода. По краю дымохода, доходя до карниза, укладывается лента дымохода – она крепится над карнизной планкой. Затем устанавливаются и герметизируются оклады, прилегающие к дымоходу.
• После того как вы позаботились о внутренних закладных деталях, которые должны пройти под кровельным материалом, приступайте к монтажу профнастила. Отверстие нужного размера отмеряется в одном или двух листах и вырезается электрическими ножницами по размеру трубки. Края профнастила должны закрывать части фартука, прикрепленные к обрешетке и близко расположенные к трубе. Можно оставить зазор 50 ÷ 70 мм.
• Затем на стыках двух секций крыши прикрепите внешнюю часть ендовы.
• Далее, в самой высокой точке крыши, крепятся металлические коньковые элементы.
• Завершающим этапом является крепление ветрового уголка со стороны фронтона к профилированному листу и ветровой доске.

Так что, как видите, ничего сверхъестественного в установке такой крыши нет. Ознакомившись с последовательностью работ и технологией их выполнения, заручившись помощью надежных помощников, закупив необходимые материалы, подготовив инструменты, вы можете смело приступать к самостоятельной укладке кровли из гофрокартона.

А в конце публикации – полезное видео с подробным описанием процесса изготовления крыши из гофрированного картона.

Видео: важные нюансы монтажа гофрокартона в качестве кровли

Понравилась ли вам статья?
Сохраните его, чтобы не потерять!

1. 5
2. 4
3. 3
4. 2
5. 1

Елена

Скажите, пожалуйста, допускаются ли зазоры в местах нахлеста гофрированных листов, допустимо ли попадание осадков через конёк на чердак и допустимо ли образование конденсата под фольгой на утеплителе?

Евгений Афанасьев

Здравствуйте, Хелен!
Похоже, что на все ваши три вопроса есть один ответ – “НЕТ”.
1. Какой смысл в крыше, если в местах нахлеста есть щели, т.е. если “наклонная” дождевая вода может легко попасть в подкровельное пространство? Листы должны плотно прилегать друг к другу как вдоль линии волны “внахлест” (или даже двух, если шаг не велик), так и вдоль горизонтальных стыков, если таковые имеются.
2) Дождь, идущий по коньку, – это просто недостаток изготовления, который очень быстро приведет к “смерти” изоляции, обшивки чердака и даже части самой стропильной системы.
3) В третьем вопросе не совсем понятно, куда направлен взгляд, с чердака или с крыши? Но, тем не менее, капли конденсата на самой изоляции априори не должны там находиться, иначе она вскоре перестанет быть изоляцией:
-Теплоизоляция снизу покрыта пароизоляционной пленкой, что означает, что пары, образующие конденсат, не могут проникнуть отсюда внутрь.
– Сверху, под крышей, теплоизоляция покрыта паропроницаемой мембраной. Мембрана не пропускает осадки сверху (в случае протечек на крыше), но в то же время она не препятствует свободному выходу водяного пара из изоляции. Разумеется, между мембраной и кровельным покрытием необходимо оставить вентиляционный зазор. Также важно правильно расположить мембрану – она должна быть обращена “правильной стороной вверх”.
Бывали случаи, когда “умельцы”, желая выиграть в цене и пользуясь неосведомленностью заказчика, использовали вместо такой мембраны обычную полиэтиленовую пленку. Однако это может привести к образованию капель конденсата под мембраной на изоляции.
Однако и в этом подходе есть нюанс, если оставить вентиляционный зазор не только над фольгой, т.е. между ней и кровлей, но и 20-30 мм под ней, между ней и утеплителем – тогда капли конденсата будут со временем “улетать”.
Однако если пленка лежит поверх изоляции и под ней собирается конденсат, это очень плохо.

и под ним есть капли – bad((((

Ольга

Доброе утро, посоветуйте, пожалуйста. Как можно исправить плохую работу мастеров. Неправильно установленный профилированный лист. Устанавливается непосредственно на гидроизоляцию. Но после гидроизоляции должна быть деревянная обрешетка, чтобы крыша продавилась. Правильным решением было бы удалить профильный лист, но это уже невозможно. Как я могу это исправить? Я с нетерпением жду вашего ответа. Спасибо.

В магазинах продаются саморезы с головками и шайбами разных цветов. Шурупы следует выбирать того же цвета, что и доска настила.

Описание видео

В этом видео подробно показано, как установить ендову:

Настенный кронштейн

Этот элемент используется, когда крыша примыкает к стене. Он представляет собой фигурный молдинг. Верхняя часть крепится к стене с помощью анкеров, а нижняя часть прикручивается к верхнему краю металлического профиля с помощью саморезов.
Совет, как правильно сделать крышу из профилированного металла – рекомендуется сделать гермоввод в месте соединения верхнего края полосы со стеной, по которой она прокатывается. Затем зазор тщательно заделывается раствором или специальным герметиком.

Оклады для дымоходов

Это один из самых важных компонентов крыши, который почти всегда устанавливается неправильно. Лучше, чтобы работу выполнял специалист с соответствующим опытом.
Сначала установите фартук вокруг трубы. Чтобы вода не стекала по стенам под металлическим листом, на трубе делается кирпичный отвод. Если каменщики не предусмотрели этого, вам придется вырезать отверстие шлифовальной машиной и вставить в него край фартука, затем заделать щель прочным цементным раствором.

Оклад представляет собой накладку, которая служит в качестве края дымохода или защиты примыкания крыши.

Снежные остановки .

Этот элемент предотвращает сход снега с крыши. Снегозадержатели устанавливаются не всегда, но металлочерепица гладкая, и снег не имеет тенденции внезапно соскальзывать с нее, что может привести к несчастным случаям.

Поэтому для обеспечения безопасности горизонтальных свесов крыши к ним прикручиваются либо специальные уголки, установленные ступенчато, либо крепятся трубчатые фигурные кронштейны на расстоянии 90-100 см друг от друга, параллельно нижнему краю крыши.

Модель трубы

Последовательность работы

Чтобы знать, как покрыть крышу гофрированным картоном, важен порядок укладки кровельного материала.

1. Поверх стропил устанавливается уплотнительная мембрана. Он крепится к балкам с помощью клипс со скобами. Подложка укладывается снизу вверх, горизонтальными рядами с нахлестом 10-15 см.
2. На стропила укладывается обрешетка размером 40х50 см. Их задача – создать вентиляционный зазор между фольгой и гофрокартоном.
3. Прибейте доски или рейки перпендикулярно к контррейкам.
4. Установите ветрозащитные плиты.
5. Установите кронштейны водосточного желоба, крышку капельницы и сам водосточный желоб.
6. В случае с нижними угловыми окладами установите днища ендов.
7. Дымоход и вентиляционные каналы прикреплены.
8. Укладываются гофрированные металлические листы.
9. Вершины долин неподвижны.
10. Устанавливается коньковая черепица и, при необходимости, пристенный профиль.
11. Установлена планка бокового ветрового дефлектора.

Коротко об основах

Доски для настила должны быть тщательно подобраны. Предпочтительно использовать марку H или HC толщиной 0,6 мм. Обязательно ознакомьтесь с сертификатом соответствия, узнайте толщину оцинковки и антикоррозийного покрытия.

Длина листов может быть изготовлена на заводе от 3 до 13 метров. Для дома лучше 3 метра, но не более 5 метров.

Не рекомендуется покрывать крышу профнастилом в районах с сильными ветрами.

Транспортировать и поднимать листы на крышу следует с особой осторожностью, чтобы избежать деформации, а тем более смятия изделий.

Величина нахлеста зависит от угла наклона крыши. При угле до 10 градусов нахлест должен осуществляться двумя нахлестами, при более 10 градусов – одним нахлестом.

Монтаж кровли происходит в строго определенном порядке, сначала укладываются карнизы, обводы трубопроводов, монтируется нижняя часть ендовы. Затем можно укладывать профилированные листы. После полной герметизации крыши устанавливается коньковая черепица, примыкания к стенам и ветрозащитные боковые элементы. При необходимости устанавливаются снегозадержатели.

Фото 6. Материал разрезается электрическими ножницами

Технология установки элементов деталей

Многих домовладельцев интересует, как правильно покрыть крышу гофрокартоном своими руками в местах ендов, перехода дымохода, боковых и верхних примыканий. Это один из самых сложных и ответственных этапов, так как необходимо обеспечить абсолютную герметичность этих элементов.

В этом разделе мы подробно рассмотрим инструкции по правильному монтажу самых сложных участков на гофрированной кровле – ендовы и обход дымохода.

Облицовка дымохода

Для правильного обхода дымохода необходимо изготовить и установить фартук из оцинкованной стали, а также установить окладные планки. Метод работы заключается в следующем:

Отметьте линию на всех сторонах дымохода на расстоянии 150 мм от верхней плоскости профилированного листа.

Сделайте 3 секции фартука – боковые и нижнюю. Они должны возвышаться на 150 мм до боковых краев дымохода, выступать за откос на 200 мм, боковые части должны доходить до нижней части, а верхняя часть должна выступать на 150-200 мм над дымоходом.

Рисунок 21: Размещение фартука вокруг дымохода

Соедините все части вместе и прикрутите нижнюю часть к обрешетке.

Верхняя часть фартука должна перехватывать поток воды над дымоходом, чтобы “пронести” его вдоль конструкции и вывести на кровлю под дымоходом. Это проще всего сделать, поместив верхнюю часть фартука под коньком поверх профилированных листов.

Сделайте верхнюю часть фартука – она должна доходить до разметки на дымоходе, закрывать боковые стороны элементов и заходить под конек на том же расстоянии, что и профилированные листы.

Соедините верхний оклад с боковым окладом и при необходимости загерметизируйте стыки.

Закрепите окладную ленту поверх фартука по периметру дымохода в заранее изготовленном желобе или колпаке, чтобы предотвратить попадание воды в дымоход с боков. Заполните втулку или внешний фланец планки кровельным герметиком.

Фото 22: Оклад дымохода на крыше из профилированного листа

Конец

Самостоятельная укладка профилированных металлических листов на крыши сложной формы (например, многоскатные крыши) требует качественного монтажа корзин – внутренних углов, образующихся на стыке двух скатов.

Инструкции по правильной установке корзин:

Для повышения надежности соединения между деталями основной обрешетки в корзинах следует установить дополнительные ендовые доски.

Листы ендовы следует соединять снизу вверх, соблюдая нахлест 200-300 мм.

Рисунок 23: Схема усиления обрешетки и расположение нижней планки ендовы

Обрежьте нижний оклад немного ниже линии карниза и сделайте на нем фланец. Установите универсальную прокладку вдоль него.

Разметьте и обрежьте профилированные листы, прилегающие к ендове. Они должны быть ниже осевой линии долины примерно на 60-100 мм с каждой стороны.

Листы можно прикручивать вместе с ендовным листом, но при этом необходимо обеспечить расстояние не менее 250 мм от точки крепления до оси сборки.

Установите планки ендовы – для оформления косых вырезов в гофрированных листах и предотвращения задувания снега между листами и ендовой. Планки ендовы устанавливаются снизу вверх, внахлест 100 мм, и крепятся саморезами к верхним гофрам гофрированного листа.

Рисунок 24: Структура долины без верхней отделки

Особенности монтажа профнастила на крыше показаны на видео ниже:

Надежность и долговечность кровельной системы зависит не только от качества используемого кровельного материала, но и от того, насколько правильно выполнен монтаж профнастила. Только соблюдая все технологические аспекты работ, можно гарантировать, что крыша будет абсолютно водонепроницаемой и устойчивой ко всем капризам природы – будь то проливной дождь, ураган или снегопад. В этой статье мы рассмотрим подробные инструкции по креплению профилированных листов и основные элементы заполнения.

Кровельная черепица в значительной степени зависит от выбранного изоляционного материала. Укладка минеральной ваты, например, требует наличия вентиляционного зазора. Толщина этого зазора должна быть не менее 4-5 см. Это следует учитывать при выборе толщины стропил и контробрешетки. Изолированные крыши должны отвечать теплотехническим требованиям, на основании которых выбирается толщина теплоизоляционного материала.

Варианты конструкции крыши

В зависимости от назначения участка крыши, конструкция односкатной или двускатной крыши может быть разной. На холодном чердаке или техническом этаже конструкция скатной крыши будет выглядеть следующим образом:

• стропила;
• Гидроизоляция;
• обрешетки;
• обшивка крыши.

В этом случае нет необходимости в изоляции, так как ее обеспечивает потолок мансарды.
В случае чердака или теплого чердака требуется изоляция. Квадрат из профнастила будет выглядеть следующим образом:

• облицовка потолка;
• нижняя борозда;
• пароизоляция;
• стропила с изоляцией между ними;
• гидроизоляция;
• защита от ветра;
• контрбатареи;
• верхняя обшивка;
• обшивка крыши.

Состав кровли во многом зависит от выбранного изоляционного материала. Например, укладка минеральной ваты требует наличия вентиляционного слоя. Толщина такого зазора должна быть не менее 4-5 см. Это следует учитывать при выборе толщины стропил и контробрешетки. Утепленная крыша должна отвечать теплотехническим требованиям, на основании которых выбирается толщина теплоизоляционного материала.

Если угол наклона крыши составляет 16-20 градусов, ее следует оборудовать перилами. Если вы прерываете работу на обед или по любой другой причине (особенно на ночь), все материалы должны быть убраны или надежно закреплены. Если вам приходится работать на высоте 5 метров и более, следует использовать металлические лестницы с поручнями. По возможности следует избегать работы с гофрированным картоном при температуре ниже +10 градусов Цельсия. При температуре ниже нуля не работает вообще.

Меры предосторожности

Разумеется, ни о какой работе в сырую, ветреную или штормовую погоду не может быть и речи. Стоит помнить, что палубная доска имеет острый край. Обращаться с ним следует только в тканевых или других прочных перчатках. Отрезанные куски могут отлетать, поэтому защитные очки обязательны. Поднимать листы следует по одному, чтобы не повредить их при соприкосновении друг с другом.

Ходить по профилированным листам не рекомендуется. Если необходимо наступить на него, используйте мягкую обувь, которая не повредит материал. На высоких крышах обязательно использование обвязки и защитных полос. Однако, по понятным причинам, это не является неоправданным даже при кровле одноэтажного отдельно стоящего дома. Если возможно, работайте в парах, страхуя друг друга.

Категорически запрещается работать на крыше, если вы пьяны, находитесь в плохом состоянии здоровья или имеете какие-либо другие недомогания. Одежда должна быть прочной и плотной, и очень важно, чтобы она ни за что не зацеплялась. Все движения должны быть максимально свободными. Необходимо позаботиться о том, чтобы расположение материалов и инструментов не представляло опасности для работников. Припасы следует держать на земле, а наверху – только то, что необходимо в данный момент, максимум на 15-20 минут работы.

Все работы, которые могут быть выполнены на земле, должны быть выполнены на земле. Всегда проверяйте работоспособность и несущую способность лестниц. Хорошо бы заранее уточнить расположение всех электрических кабельных вводов и их расположение под крышей. Все такие места должны быть даже помечены, чтобы их нельзя было задеть саморезом или другим способом. Самостоятельный ремонт крыши крайне нежелателен, если вы моложе 18 или 55 лет; в этом случае лучше потратить деньги на привлечение сторонней бригады.

Если крыша имеет уклон 16-20 градусов, она должна быть оборудована поручнем. Когда работа прекращается на обед или по любой другой причине (особенно на ночь), все материалы должны быть убраны или закреплены. Если работы должны проводиться на высоте 5 м и более, следует использовать металлические лестницы с поручнями. Необходимо по возможности избегать работы с профнастилом при температуре ниже +10 градусов Цельсия. При температуре ниже нуля работы вообще не должны проводиться.

Кроме того, вы должны:

Тщательно осматривайте всю крышу перед началом работ и после каждой остановки;

Внимательно проверяйте каждый шаг;

Отключайте электропитание электроинструмента при каждой остановке работы;

Если часть крыши выходит за пределы вашего участка, установите ограждение и предупреждающие знаки в опасной зоне;

Остановка работы в тумане, при плохой видимости;

Проверьте изоляцию кабелей питания электроинструмента.

Как укладывать черепицу на крышу

Как установить конёк на крыше из гофрированного металла?

Как укладывать битумную черепицу на крышу

Какой профилированный лист лучше всего подходит для крыши вашего дома?

Что такое корзина на крыше

Куда вкручивать саморезы для металлочерепицы
