Дефлектор или дефлектор для вентиляции

Следующие типы вентиляционных дефлекторов в настоящее время доступны в виде готовых дефлекторов или для самостоятельного изготовления:

Вентиляционный дефлектор на дымоход — конструкция и принцип работы

Хорошо спроектированная система вентиляции является необходимым условием для создания здорового микроклимата в помещении. Тяга является необходимым условием для естественной циркуляции воздуха. Для оптимизации давления часто используется вентиляционный дефлектор — устройство, которое увеличивает поток воздуха из вентиляционного канала за счет давления ветра.

В отличие от дымоходов, верхушки вертикальных вентиляционных шахт всегда закрыты зонтами. Осадки внутри воздуховода нежелательны — воде некуда выходить, а защитный кожух создает дополнительное аэродинамическое сопротивление воздушному потоку. Работа системы естественной вытяжки нарушается, а при отсутствии тяги полностью прекращается.

Лучшим вариантом является установка вентиляционного дефлектора на конце трубы вместо традиционной вытяжки. Установка производится своими руками, но сначала нужно выбрать конструкцию вентиляционного дефлектора.

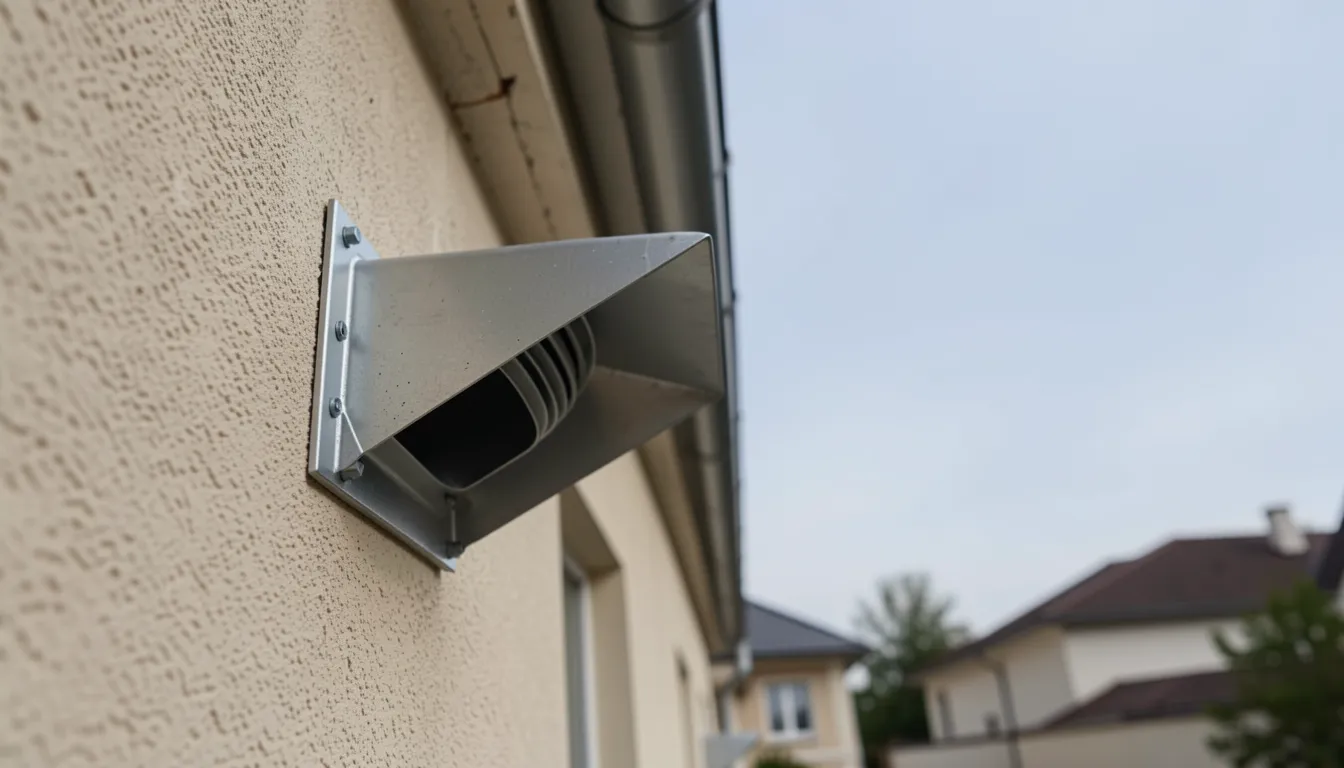

Вентиляционный дефлектор: что это такое и как он работает

Это также называется дефлектором Вольперга-Григоровича.

Оглавление

Давайте немного углубимся и определим несколько терминов: естественная вентиляция обеспечивается открытыми окнами или люками, мы будем говорить о принудительной вентиляции. Это делается с помощью такого понятия, как тяга. Это означает, что что-то должно высасывать воздух из дома и впускать свежий воздух.

Это действительно очень важно. Ведь, к сожалению, погоня за долговечностью и практичностью отделки приводит к тому, что дом превращается в нечто вроде «пластикового кокона». Даже мебель может быть токсичной для человека.

Будьте честны: всегда ли вы спрашиваете у своего продавца экологические сертификаты? А виниловые обои, пластиковые элементы интерьера постепенно вносят опасные химические вещества в воздух помещения. Да, понемногу, но в целом и со временем это имеет свои негативные последствия.

Но как это произошло? Дело в том, что экологическая безопасность предмета или материала для ремонта всегда оценивается только с точки зрения того, какой ущерб он может нанести сам по себе. Но в странах СНГ момент накопления не учитывается. Что, например, помимо подвесного потолка в таком помещении на полу может быть линолеум, а стены окрашены краской без приставки Эко. Иногда дело доходит до того, что с помощью специальных измерительных приборов можно сказать, что воздух в доме гораздо более загрязнен, чем на обочине открытой дороги.

Что же вы можете сделать? Единственным нормальным выходом из этой ситуации является правильная вентиляция дома. Именно активный обмен воздуха в доме создает комфортную среду обитания. И для этого совсем не обязательно устанавливать сложную систему вентиляции, подключенную к электричеству. Все, что вам нужно, — это хорошо подобранный дефлектор, который умело использует свободную силу ветра:

Если вы хотите узнать еще больше о вентиляции, ознакомьтесь с этой увлекательной темой:

Кстати, для промышленных объектов вентиляционные дефлекторы — вещь незаменимая, ведь только так можно избавиться от неприятных запахов в тех же птичниках, конюшнях или помещениях для хранения кормов для животных. Кроме того, для создания благоприятных условий для животных и птиц необходим свежий воздух с нужным уровнем влажности.

При его отсутствии эффективность глушителя тяги в увеличении силы тяги стремится к нулю.

Принцип работы и условия использования тяговых клапанов

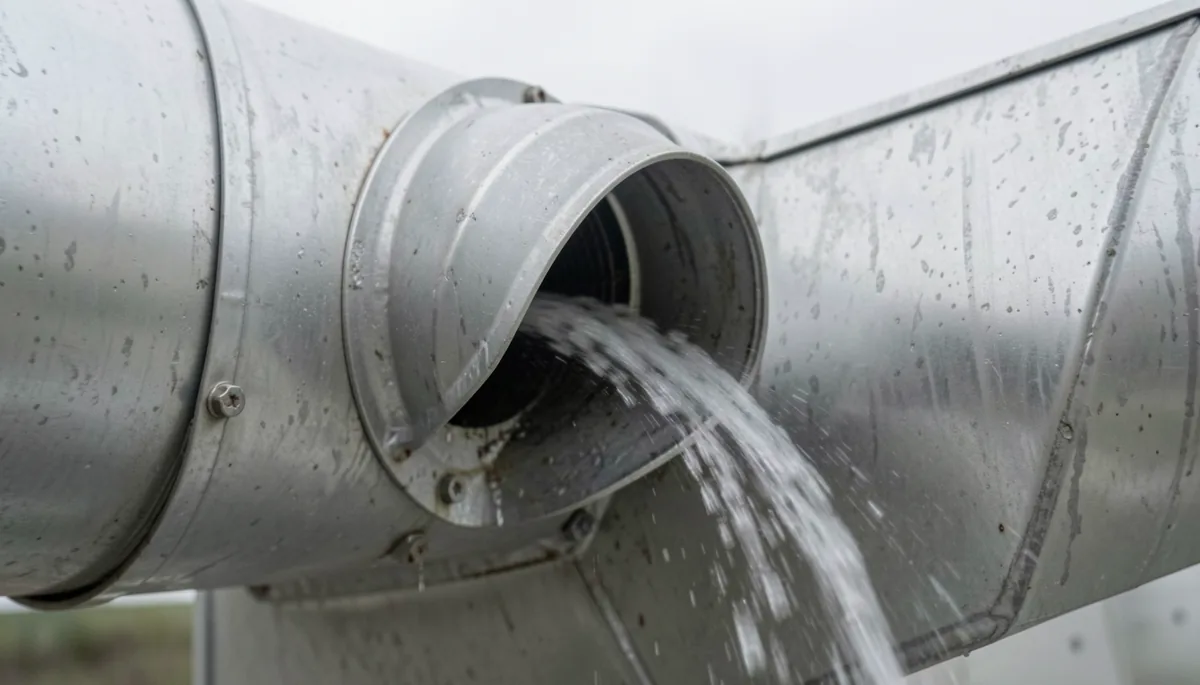

Принцип работы каждого дефлектора основан на нескольких явлениях:

  • Разрядка от ветровой нагрузки;
  • Увлечение медленного воздушного потока более быстрым воздушным потоком.

Под зонтиком находится зона низкого давления или разрежения. Отработанные газы легче поднимаются вверх по дымоходу и подхватываются более быстрыми потоками воздуха на выходе.

Но! Все это работает при наличии встречного ветра.

При его отсутствии эффективность дефлектора в увеличении наклона стремится к нулю.

Практика показывает, что правильно установленный дымоход (с оптимальной высотой и сечением) обычно работает без дефлектора. А если при его установке допущены ошибки, то такие устройства вряд ли спасут ситуацию.

Где можно использовать дефлекторы?

Чаще всего дефлекторы устанавливают на банных плитах и каминах, поскольку они надежно защищают дымоход от трескучей тяги и искр, которые вылетают из дымохода и могут стать причиной пожара. Это применение является наиболее рациональным и эффективным.

Что касается дымовых труб, то наша позиция по этому вопросу такова: ничто не должно закрывать коллектор, если в системе есть конденсатоотводчик. Если монтажники установили трубы в соответствии со всеми правилами и нормами, проблем со сквозняками быть не должно.

Дефлектор является достаточно закрытым устройством. Зимой на его стенках неизбежно образуется конденсат, который затем превращается в сосульки и иней. Все это предотвратит выход продуктов сгорания из дымохода.

Поэтому будьте осторожны с дефлектором на дымоходе. Он может быть небезопасен для здоровья человека.

Следует отметить, что разнообразие конструкций устройств для улучшения погружения неограниченно. Сочетание рабочих факторов и смешение конструкций настолько развито, что в некоторых случаях невозможно отнести устройство к тому или иному типу. В этом нет необходимости — главное, чтобы он работал правильно. Внешний вид продукта также является важным фактором.

Роторные турбины для выхлопных систем

Это самые популярные устройства для данного применения. По сравнению с другими конструкциями они имеют на 20-25% большую производительность.

Их преимущество в том, что для работы им не требуется источник энергии.

Изображение - Вращающийся вентиляционный дефлектор

Головка турбины, всегда вращающаяся в том же направлении, что и ветер, создает отрицательное давление внутри вентиляционного канала, способствуя активному процессу циркуляции воздуха.

Кроме того, элегантно выполненный из стали, он также выполняет функцию защиты выходного отверстия дымохода от осадков.

Головка изготовлена из алюминиевых полос толщиной до 0,5 миллиметра, а основание — из стального листа, окрашенного в цвета RAL.

Роторные турбины могут использоваться на круглых, квадратных или прямоугольных воздуховодах или дымоходах. Они также могут использоваться в дымоходных системах.

На примере форсунки типа FACI мы представляем объяснение технологии сборки кожуха. Детали вырезаются из оцинкованной стали толщиной 0,5 мм и крепятся друг к другу заклепками или болтами и гайками. Конструкция вытяжного устройства показана на чертеже.

Компоненты для самостоятельной сборки пользователем

Мы объясним, как собрать колокол на примере вытяжки типа ЦАГИ. Компоненты изготовлены из оцинкованной стали толщиной 0,5 мм и скреплены между собой заклепками или болтами и гайками. Конструкция вытяжного устройства показана на рисунке.

Чертежи CAD с размерами

Для производства необходимы обычные слесарные инструменты:

  • молоток, киянка;
  • ножницы по металлу;
  • электродрель;
  • порок;
  • Разметочное оборудование — линейка, рулетка, карандаш.

В таблице ниже приведены размеры частей дефлектора и конечный вес изделия.

Размеры монтажных частей выхлопной системы

Информация. Самый «популярный» диаметр вентиляционных каналов — 100 или 110 мм, когда вытяжка производится через пластиковую канализационную трубу.

Схема расположения вытяжки

Вырезка и чертеж для колпака диаметром 100 мм

Алгоритм установки следующий. С помощью ножниц вырежьте зонтик, рассеиватель и оболочку и скрепите их заклепками. Вырезать оболочку несложно, чертежи диффузора и зонта приведены на рисунках.

Схема расположения вентиляторов

Вырежьте нижнюю чашу — это расширит диффузор.

Прижмите готовую перегородку к бабке и затяните нижнюю часть струбциной. Для квадратного люка сделайте или купите переходник, фланец которого крепится к концу трубы.

Давайте подробно рассмотрим, как работают эти устройства и на что следует обратить внимание при выборе оптимального решения.

Прежде чем устанавливать тот или иной дефлектор на крыше, необходимо ознакомиться с рекомендациями производителя и стандартами, которые приведены в нормативных документах. Например, некоторые из этих требований присутствуют в СНиП 41-01 от 2003 года. Они касаются систем отопления, вентиляции и кондиционирования воздуха.

Среди рекомендаций есть несколько указаний на общую высоту в зависимости от расстояния дефлектора на дымоходе от верхней точки конькового колпака:

  • менее 1,5 метров — карниз поднят более чем на 500 мм (то же самое относится и к плоским крышам, только в качестве дополнительного ориентира используются перила — выход должен быть выше);
  • От 1,5 до 3 метров — на одном уровне или с небольшим превышением;
  • выше 3 метров — нижний предел ограничен пересечением вертикальной линии и наклоном к горизонту на 10 градусов вниз.

Есть также ряд общих рекомендаций. Например:

  • близко расположенные вентиляционный канал и дымоход должны быть выведены наружу воздуховодами одинаковой высоты (в противном случае существует возможность обратного потока той или иной среды, выходящей наружу);
  • Место для установки дефлектора должно быть открытым и свободным от влияния аэродинамических конструкций соседних зданий (воздушный поток должен быть беспрепятственным);
  • Роторные насадки не подходят для трубочистов в регионах с холодными зимами;
  • В климате с частыми порывистыми ветрами лучше выбрать тип H;
  • Соединение патрубков с различными геометрическими сечениями возможно только с помощью соответствующих адаптеров.

Рекомендуется начать с крепления дефлектора к дымоходу, а затем установить собранную конструкцию на воздуховод или дымоход.


Второй способ монтажа заключается в присоединении насадки без ферулы непосредственно к воздуховоду установки. Многие мастера считают первый подход наиболее практичным и безопасным с точки зрения процесса монтажа, поскольку самые сложные работы можно выполнять на земле или в помещении, но не на самой крыше.

В обоих случаях перегородка соединяется с трубой следующим образом:

  • На расстоянии 100 мм от края диффузора и наполнителя размечаем и сверлим отверстия под разъемы;
  • После выравнивания отверстий в них вставляются резьбовые стержни;
  • Равномерно закрутите гайки с обеих сторон шпилек, чтобы соединяемые детали не деформировались.

Полученная конструкция накручивается на дымоход или вентиляционный канал и затягивается металлическими хомутами. Если установка производится на квадратный патрубок, следует выбрать патрубок с площадкой аналогичной формы. Затем дефлектор прибивается, например, к стене оцинкованными гвоздями.

Установка лопастной насадки происходит поэтапно. Сначала круглая часть вентиляционного дефлектора помещается в воздуховод обслуживаемой установки и закрепляется тремя винтами. Затем конструкция собирается: в подшипник вставляется осевая деталь, на которую нанизываются цилиндр, полотно и кожух. Все крепится с помощью зажимов или заклепок.


Хорошо спроектированная система вентиляции является необходимым условием для создания здорового микроклимата в помещении. Одним из важнейших требований для естественной циркуляции воздуха является наличие сквозняка. Для нормализации давления часто используется вентиляционный дефлектор — устройство, увеличивающее всасывание из вентиляционного канала за счет давления ветра.

Основные задачи вентиляционной вытяжки

Эффективность системы вентиляции с естественной аспирацией в значительной степени зависит от атмосферных условий. Воздух циркулирует за счет подъема, вызванного разницей температур внутри и снаружи здания.

Ветер также «корректирует» работу вентиляции — он может ускорить или затруднить естественный воздухообмен.

Естественная вентиляция

Установка дефлектора может частично уменьшить воздействие атмосферных факторов, направить их в пользу вентиляционной системы и увеличить скорость воздушного потока. Модуль, имеющий форму карниза, устанавливается на верхней части вытяжного канала.

Важно: При нормальных внешних условиях система вентиляции работает в обычном статическом режиме. Снижение температуры и давления ветра активирует вентилятор, который восстанавливает необходимую тягу в вентиляционных каналах.

Краткие характеристики основных типов

  • Дефлектор Григоровича (универсальный) — для вентиляции и дымоудаления.
  • Наиболее часто используемой версией является модель Центрального аэрогидродинамического института. Он состоит из цилиндрической впускной части, диффузора, корпуса, крепежных кронштейнов и «зонтика».
  • Astato — это вариация открытого статико-динамического дискового аппарата с комбинированной (естественной и принудительной) конструкцией. Простая конструкция и приемлемая производительность при экономичном потреблении энергии.
  • H-образные модели: узнаваемы по двум дефлекторам на одном оголовке, на другом — на другом.

В тихую погоду дефлектор создает сопротивление сквознякам.

Детали для выбора

Существует множество разновидностей дефлекторов ветра. Они делятся на группы в зависимости от конструкции и принципа действия. При выборе подходящей модели рекомендуется обратить внимание на следующие нюансы:

  • строительный материал;
  • принцип действия;
  • индивидуальные особенности устройства.

Строительный материал

Большинство ветряных форсунок изготавливаются из нержавеющей стали, пластика, оцинкованной стали или алюминия. Самые простые модели можно сделать самостоятельно. Наиболее практичные конструкции изготавливаются из алюминия и оцинкованной стали. Медь редко доступна, так как она довольно дорогая. Из пластика изготавливаются только конструкции цоколя, так как этот материал очень хрупкий. Дефлектор дымохода изготовлен из металла.

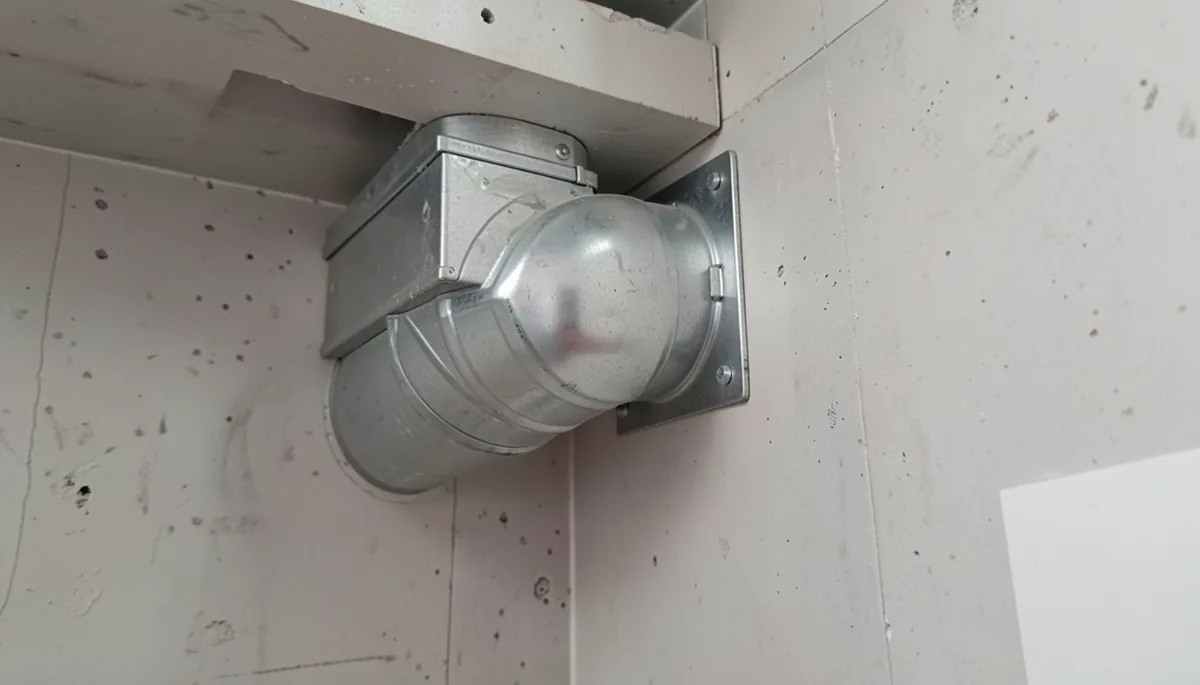

Классификация по принципу функции


Разновидности по принципу действия насадок:

  • Статические — простейшие конструкции, которые можно собрать самостоятельно. Они устанавливаются на вентиляционных каналах в многоэтажных зданиях и на небольших предприятиях.
  • Турбодефлекторы — это конструкции с вращающимися лопастями. Основание полностью статично, а голова вращается.
  • Флюгер установлен на валу воздуховода. Он вращается в зависимости от направления ветра.

Установка ветрового дефлектора помогает защитить и продлить срок службы вентиляционной системы, а также улучшить ее работу.
