Затем сделайте второй проход и оцените глубину борозды. Если глубина слишком большая или слишком маленькая, отрегулируйте плуг. Как правило, глубина вспашки должна составлять от 15 до 20 сантиметров.
Пахота на механизированном плуге: Возможности регулировки и пошаговые инструкции
С помощью механических культиваторов можно выполнять различные сельскохозяйственные работы. В зависимости от размера обрабатываемой земли и потребности в технике на разных участках, приобретаются машины легкого, среднего и тяжелого классов.
Свет
Этот тип мини-оборудования часто называют мотокультиватором. Его мощность не превышает 4 с половиной лошадиных сил, что делает его дешевле средних и больших агрегатов. Стоимость легкой модели – от 12 до 22 тысяч рублей. К преимуществам относятся малый вес моноблока и доступность обработки труднодоступных мест благодаря небольшой рукоятке культиватора.
Недостатком является то, что маломощный двигатель быстро перегревается, что означает, что он будет работать только короткое время. Кроме того, глубина копания меньше, чем при использовании мощного культиватора. Легкие модели не имеют дополнительного оборудования.
Средний
Эта техника имеет задний привод. Мощность двигателя составляет от 5 до 12 лошадиных сил. Устройство способно обрабатывать площадь в полгектара. Культиватор весит от 50 до 70 килограммов, его стоимость равна 30-40 тысячам рублей. Большинство машин этой категории могут быть оснащены плугом и другим оборудованием.
Такие машины имеют 2 передачи, они оснащены передней фарой. По сравнению с тяжелым культиватором средний более маневренный, но его глубина вспашки не превышает 12 см. Это недопустимо при посадке определенных культур.
Heavy
Эти машины могут вспахивать большие площади, значительно превышающие полгектара. Мощность двигателя составляет 12-30 лошадиных сил, а цена – 70-100 тысяч рублей. Тяжелая почвофреза может быть оснащена плугом, прицепом, стрелой, картофелевыкапывателем и другим оборудованием. Работать с таким оборудованием проще и в несколько раз быстрее, чем с легким и средним оборудованием. Он оснащен регулируемым рулем и колесами.
К недостаткам относятся большой вес модели, отсутствие доступа к нестандартным участкам поверхности. Кроме того, необходимо приложить усилия, чтобы включить такую технику. Что касается типов плугов для культиватора, то они могут быть оборотные с двумя корпусами, которые вспахивают почву с помощью отделителя, или роторные, вспахивающие почву благодаря вращающимся дискам.
Навешивание орудия – это простой процесс, при котором сцепное устройство занимает нужное положение на орудии и фиксируется болтом. С этого момента начинается процедура присоединения плуга к культиватору.
Навешивание плуга на орудие с помощью сцепки
Многие думают, что навешивание дополнительного оборудования на почвофрезу ускорит работу. Но они ошибаются. При вспашке на плуг действует сила, перпендикулярная уровню лемеха, создавая сопротивление, которое тянет орудие вбок. Если приспособление очень жесткое, то для того, чтобы загнать его в почву, требуется рабочее усилие. Поэтому при креплении рекомендуется оставлять до 6 градусов горизонтального зазора.
Муфты – это устройства, соединяющие культиватор с плугом. Существует два типа: универсальный и стационарный. Первые больше подходят для этого типа операций, так как позволяют выполнять правильную настройку.
Чтобы облегчить установку плуга, установите плуг с электродвигателем на опоры: кирпичи или камни.
Навеска орудия – это простой процесс, при котором сцепное устройство занимает подходящее место на оборудовании и закрепляется болтом. С этого момента начинается процедура прикрепления плуга к культиватору.
Наклон делительной пластины
Этот процесс иначе называется углом атаки. Он представляет собой степень наклона плуга относительно плоскости. Регулировка осуществляется с помощью спиральной рукоятки.
- Установите механический культиватор с навешенным плугом на подставку. Откручивайте регулировочную ручку до тех пор, пока плуг не будет плотно стоять на земле без зазоров.
- Закрутите ручку в обратном направлении, пока задний конец не окажется на высоте нескольких сантиметров над землей. Если на этом этапе что-то сделать неправильно, могут возникнуть неприятные последствия. Если уклон ската крутой, устройство трудно перемещать. В противном случае он не сможет удалить осевшую часть почвы.
- Правильность настройки можно проверить во время вспашки; культиватор должен работать средне: не слишком легко и не слишком тяжело.
Начальная борозда и угол отвала
Теперь настало время для окончательной настройки, чтобы начальная вспашка была легкой. Установите культиватор на краю участка, вгоните плуг в землю и начните вспашку. Если вы попытаетесь сделать прямую борозду, следующие борозды тоже будут прямыми. Натянутая веревка поможет.
На этом этапе лучше всего наблюдать за степенью вспашки, поместив в почву измерительный прибор. При необходимости глубину вспашки можно регулировать. Вставьте одно из колес культиватора в землю и установите плуг перпендикулярно земле. Для этого расположите машину по прямой линии, подложив под колеса опору глубиной, равной глубине борозды.
Третий: Ошибка, из-за которой румпель отклоняется влево или вправо. Если посмотреть на инструмент сверху, то зацеп должен быть перпендикулярен оси станка. Это легко понять: представьте, что вы плывете на лодке – как вы ею управляете? Вы угадали – здесь действует тот же принцип. Схематично обозначены линиями на фото:
Как правильно установить плуг на культиватор? Вспашка – это просто, быстро и легко.
Когда мы становимся счастливыми обладателями мотоблока той или иной марки, перед нами встает проблема выбора плуга и сопутствующих компонентов для вспашки садов и полей. Весна – горячая пора для всех, кто неравнодушен к земле, к теме экологически чистых продуктов, владельцев крыш и садоводов. Как мы можем сделать работу проще, приятнее и полезнее? В этой статье мы поговорим о правильной настройке плуга, выборе правильной сцепки и работе над ошибками. Во-первых:
Как человек, живущий в сельской местности, я с детства наблюдал за работой тракторов на полях. Плуг – вот так сюрприз, подумал я, когда пошел покупать эту сцепку для своего “Агата” с двигателем мощностью 6,5 л.с. В магазине дилера я выяснил, что все не так просто. Существует множество типов плугов – в зависимости от мощности шагающего трактора. Выбор был сделан по совету продавца; я не стал спорить, потому что это было бессмысленно. Затем последовала покупка сцепного устройства (в то время я представлял его цельным).
После установки этого приспособления на мой культиватор я с гаечным ключом в руках приступил к регулировке. Я пахал первый раз в жизни – экспериментальный заезд. Конечно, я советовался с соседями и друзьями. Советы типа “положите румпель на кирпич, два пальца под пятку, угол атаки”. “Все эти советы казались простыми, и именно это пугало. Я наблюдал за работой мотоблоков во время пахоты – все в поту, толкают мотоблок, потом бегут за ним – без сил, рук и ног. Сначала я подумал, что так выглядит вспашка с помощью электрического плуга. Однако все это произошло из-за плохой настройки плуга.
Я постараюсь просто объяснить и поделиться своим опытом, как правильно установить навеску и плуг, чтобы вы могли без проблем выполнять любой объем пахоты на механическом плуге любой марки. Это было понятно после одного сезона – некуда спешить.
Первое: плуг устанавливается строго перпендикулярно земле, эта коррекция производится после первого и последующих проходов, когда колесо входит в колею. Это так же просто, как показано на рисунке:
Второй: Каков угол атаки? Это глубина, на которую плуг погружается в землю, прежде чем его пятка – нижняя часть – станет параллельной линии движения. Чем больше угол атаки, тем глубже колея; чем больше доска, тем выше ложе))) Это самая распространенная ошибка – слишком большой угол атаки на легком и слабом румпеле – результат – больные руки и спина того, кто им управлял. Вы можете дополнительно использовать грузы, но это увеличивает нагрузку на ось и двигатель – не переусердствуйте, все в разумных пределах. Я схематично обозначил линии на фотографии:
Третий: Ошибка, при которой румпель стремится двигаться влево, а затем вправо. Если посмотреть на румпель сверху, то зацеп должен находиться в положении, строго перпендикулярном оси румпеля. Это легко понять: представьте, что вы управляете лодкой – как вы ее направляете? Вы угадали – здесь действует тот же принцип. Схематично обозначены линиями на рисунке:
Если вы будете соблюдать все эти правила регулировки плуга, работа с ним будет доставлять удовольствие, а культиватор будет помогать вам, а не быть обузой.
Но все эти регулировки бессмысленны, если сцепное устройство плохого качества. И это самая большая ошибка из всех! Выберите высококачественную, надежную и прочную сцепку, чтобы можно было быстро и легко выполнить регулировку, а надежность навесного оборудования не должна вызывать сомнений во время работы плуга.
Сцепка черного цвета, представленная на фото, проверена – толщина металла приличная, люфтов в креплениях нет, винты не откручиваются?.
Красная муфта на фото удовлетворительного качества – гнется, заедает, резьба на регулировочном штифте выбита ?.
Наклон плоскости плуга, или, как его еще называют, угол атаки, – это наклон плоскости плуга по отношению к поверхности. Он регулируется с помощью винтовой рукоятки.
Установка лемеха
В установке нет ничего сложного. Для этого вам необходимо:
- Прикрепите плуг к сцепному устройству, не перетягивая гайки. Это позволяет впоследствии отрегулировать плуг;
- Прикрепите сцепное устройство и плуг к сцепке с помощью двух фиксирующих штифтов.
На этом установка завершена, и можно переходить к следующему шагу – настройке.
Регулировка – очень важный этап, так как она влияет как на качество вспашки, так и на
Регулировка является очень важным этапом настройки, поскольку она влияет как на качество вспашки, так и на требуемое усилие. Если регулировка выполнена неправильно, культиватор не сможет
качество, чтобы сделать свою работу, и много времени будет потрачено на простые
простые задачи.
Конструкция плуга проста и незамысловата – главное, обратить внимание на саму машину и с умом подойти к ее подключению. Помните, что машина должна обслуживаться так же, как и механический культиватор. Очищайте машину после вспашки, избегайте каменистых почв и своевременно проводите техническое обслуживание помощника.
Навешивание плуга на культиватор с помощью сцепки
Перед установкой устройства поместите балку под левое колесо культиватора, чтобы повторить процесс вспашки. Плуги различаются по конструкции, поэтому важно заранее знать глубину вспашки. Рекомендуемая глубина обычно указана в инструкции по эксплуатации машины. Глубина вспашки на участках и приусадебных участках устанавливается в пределах 10-20 см.
Устройство устанавливается на одноточечную сцепку и крепится двумя болтами. Если культиватор не оборудован одноточечной системой, то навешивается сцепка, на которую подвешивается плуг. При установке машины через сцепное устройство самое главное – обеспечить небольшой люфт в горизонтальной плоскости, не более 5 градусов, так как если вы максимально затянете болты, вам придется прикладывать усилие для обработки почвы.
Когда машина готова к вспашке и плуг установлен на место, можно приступать к регулировке агрегата.
Тем, кто имеет хотя бы небольшой опыт в пахоте, не нужно объяснять такие детали, они интуитивно понятны. Однако многие люди совершают ошибки в самом начале.
Как установить и отрегулировать плуг для механического культиватора: основная информация
Одним из наиболее распространенных видов работ, выполняемых с помощью культиватора, является вспашка. На российском рынке можно приобрести плуг практически для любой модели. В теории это кажется элементарным – просто подключитесь и все. Однако на самом деле все не так просто – дело не только в навешивании плуга, но и в его правильной установке. Вот тут-то и пригодятся наши подсказки и советы.
Подключение мотокультиватора и плуга
Начнем с того, что находится дальше всего от плуга, а именно с навески сцепки и культиватора. Сцепное устройство должно быть закреплено одним шарниром и иметь 5-6 градусов горизонтального зазора. Если вы закрепите сцепку двумя шарнирами или полностью уберете люфт, вы получите жесткую сцепку – это одна из самых распространенных ошибок.
Нуждается ли двигатель ротоватора или культиватора в обкатке? Консультации, советы экспертов
Когда плуг тянет вперед, он встречает сопротивление почвы. Под действием этой силы плуг отклоняется в сторону. Если в сцепке нет люфта, то наклонятся не только плуг и сцепка, но и вся машина. Это означает, что оператору придется постоянно прилагать усилие к рукояткам, чтобы уравновесить это давление. Однако, если игра возможна, то отклоняется только сцепка плуга, а давление на плуг компенсирует давление невспаханной почвы на боковую часть лемеха. Проще говоря, когда сцепка “болтается”, работать намного легче. И если вы думаете, что жесткое соединение между сцепкой и культиватором обеспечит вам прямую борозду, вы сильно ошибаетесь.
Пример неправильной сборки сцепного устройства – на двух шарнирах
И правильный вариант – на одном шарнире с возможностью игры под небольшим углом
Винт на переднем плане используется для регулировки максимального угла поворота сцепного устройства. На другой стороне шарнира находится аналогичный.
Вариантов может быть много. На фотографии изображен один из них. Вам будет трудно работать с этим плугом – фактически, его невозможно отрегулировать, потому что одна из основных частей – лемеха – сделана неправильно. Обычно он выглядит как уголок: у него есть не только нижняя опорная поверхность, которая скользит по земле, но и боковая поверхность. Боковая поверхность помогает выровнять давление на вспаханную почву – при наклоне сцепления в одну сторону плуг опирается на край борозды. Скреплять практически нечего – производитель этого плуга явно не знал всех особенностей.
Как выглядит “плохой” плуг?
Плохой плуг – полевая доска есть, но вертикальная часть отсутствует. С этим плугом вам придется постоянно следить за культиватором, чтобы он не повернулся, так как сцепка установлена на двух шарнирах.
Правильно изготовленный плуг в работе. Давление почвы на отвал (1), которое заставляет плуг двигаться вбок, уравновешивается вертикальным фланцем отвала (2).
Установка глубины вспашки
Следующим шагом является установка желаемой глубины вспашки. Это делается путем изменения положения лапы плуга по отношению к замку. Для этого в подставке должно быть несколько отверстий, а крепление осуществляется с помощью винтового соединения. Если имеется только одно отверстие, то очевидным выводом является отсутствие регулировки глубины вспашки.
Сама глубина не должна быть слишком большой – 5-7 см. В этом случае при переворачивании пласта вы получите эффект, как после вспашки на штык лопаты. Глубже не обязательно – во-первых, можно смешать глину или песок с плодородным слоем, а во-вторых, при большой глубине вспашки корни будут перевернуты, но надежно укрыты сверху толстым слоем почвы и благополучно переживут зиму. И мы должны их заморозить, иначе сорнякам обеспечен бурный рост весной.
Ряд отверстий в лапе плуга необходим для регулировки глубины вспашки
Установка уровня плоскости вспашки

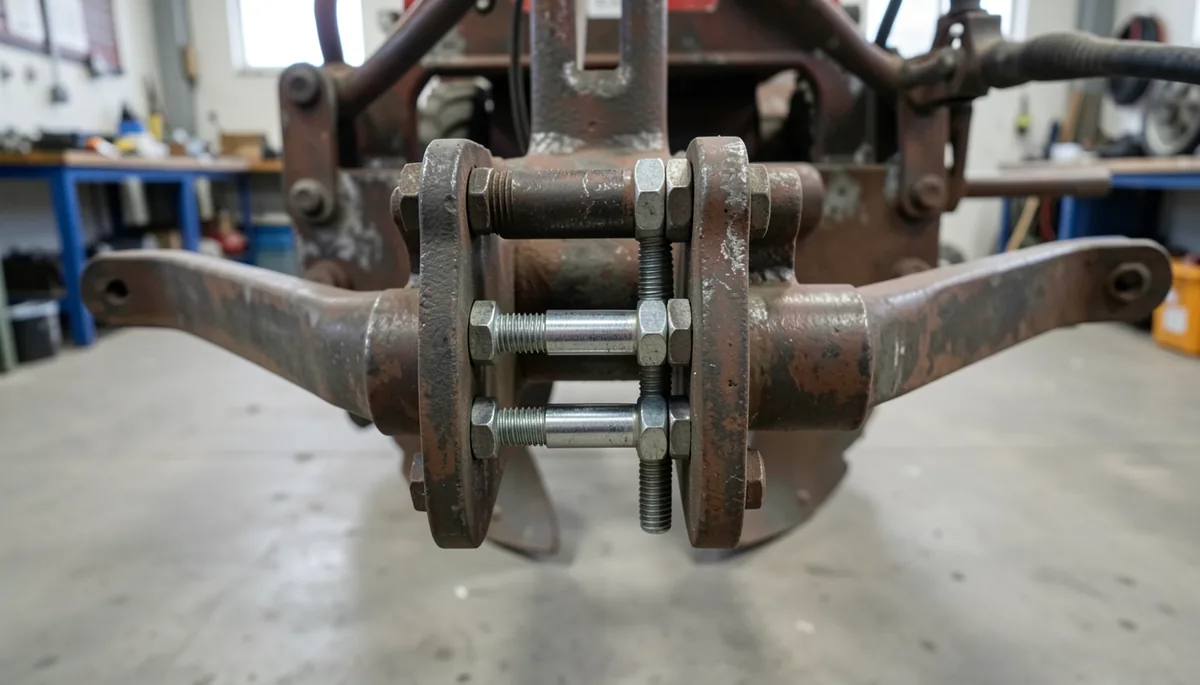

Угол между “острием” плуга и землей, т.е. угол атаки, может быть изменен с помощью регулировочного винта или путем изменения положения винтовых соединений. Винт, конечно, удобнее, поскольку он также намного быстрее, а регулировка плавная и не ступенчатая. Схема установки правильного угла выглядит следующим образом:
Регулировка угла наклона винта
- Расположите культиватор с навесным плугом на ровной поверхности;
- Ослабьте регулировочный винт, пока плуг не коснется земли всей своей нижней поверхностью;
- Поверните винт назад так, чтобы задняя часть плуга была приподнята над землей примерно на 2,5 см.
Если угол атаки слишком велик, машина пробуксовывает – плуг не пашет, а служит якорем. Если угол атаки слишком мал, глубина вспашки слишком мала – машина как будто движется вперед без усилий и пашет слишком легко.
Тем, кто имеет хотя бы небольшой опыт вспашки, не нужно объяснять такие тонкости, они интуитивно понятны. Но многие люди совершают ошибки в самом начале.
Вторая и последующие борозды
Постарайтесь сделать первую борозду как можно более прямой. В этом может помочь точка отсчета в конце борозды (на краю поля). Затем поверните одно колесо в сторону борозды – это наклонит плуг. Плуг наклоняется соответствующим образом, в чем нет необходимости. Чтобы компенсировать этот наклон, сцепное устройство можно наклонить на небольшой угол. На самом деле, плуг наклонен таким образом, что при наклоне культиватора он находится в вертикальном положении.
Плуг уже наклонен под небольшим углом – теперь можно делать вторую борозду и следующую вспашку.
Примеры правильной обработки почвы машиной Husqvarna
Полезные советы
Выбор правильного размера шин для прицепа также очень важен. Не гонитесь за диаметром, иначе линейная скорость будет слишком высокой. Оптимальный диаметр составляет 460-500 мм.

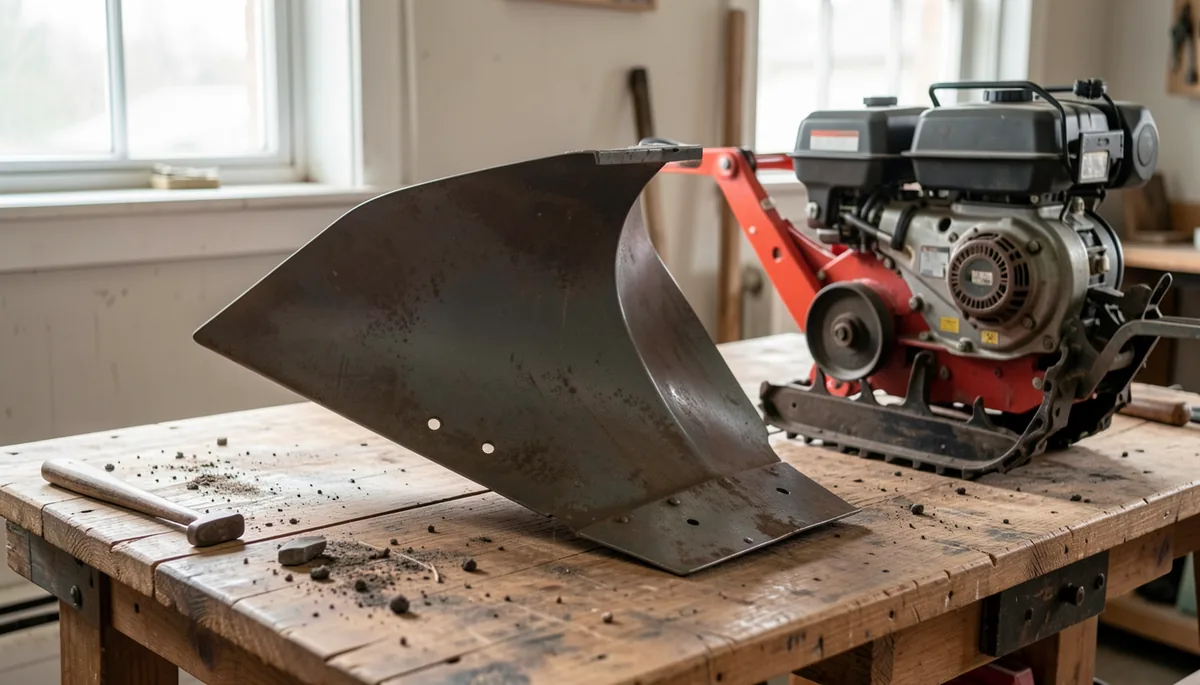

Размер плуга зависит от веса культиватора – этот параметр также следует учитывать. Самые большие плуги с шириной захвата 23 см устанавливаются на тракторы весом около 100 кг. Для машин весом до 75 кг рекомендуется плуг с шириной захвата 18 см. Для более легких культиваторов подходит плуг с шириной захвата 13 см. Опять же, люди иногда совершают ошибку, покупая относительно легкий культиватор и затем устанавливая на него более крупный плуг. Если они попытаются использовать этот “тандем” на “дубовой” почве, результат будет абсолютно предсказуем – “пахать нельзя”. Дело не в качестве плуга, а в неправильном выборе плуга iНе гонитесь за диаметром, иначе линейная скорость будет слишком высокой. Оптимальный диаметр составляет 460-500 мм.
Размер плуга зависит от веса культиватора – этот параметр также следует учитывать. Самые большие плуги с шириной захвата 23 см устанавливаются на тракторы весом около 100 кг. Для машин весом до 75 кг рекомендуется плуг с шириной захвата 18 см. Для более легких культиваторов подходит плуг с шириной захвата 13 см. Здесь также иногда допускают ошибку, покупая относительно легкий культиватор, а затем устанавливая на него более крупный плуг. Если они попытаются использовать этот “тандем” на “дубовой” почве, результат будет абсолютно предсказуем – “пахать нельзя”. Проблема заключается не в качестве плуга, а в его неправильном выборе и/или настройке.
Советы о том, на что обратить внимание при выборе культиватора и культиватора
Тягово-сцепное устройство
Те же принципы применимы и к панели действий. И угол атаки – здесь тоже часто есть две регулировки, грубая и точная с помощью винтов. Из работы понятно, достаточна ли глубина или нет. Если она слишком глубокая, лучше ее уменьшить.
Задний диск также нужно установить на тот же болт. Почва всегда неоднородна, где-то более плотная, где-то менее. Если одна сторона рычага управления плотнее, румпель будет слегка поворачиваться, чтобы компенсировать неравномерное давление на рычаг управления. Если крепление осуществляется через один шкворень, это усилие не передается на крепления, так как сцепное устройство позволяет его восстановить. В этом случае сама задняя часть слегка покачивается вправо и влево, но румпель идет прямо.
Правильно подобранный и отрегулированный плуг – залог успешной вспашки
⇒ ЧИТАЙТЕ ТАКЖЕ
При покупке плуга (и других орудий) необходимо учитывать вес и мощность машины. Так, для машин весом менее 50 кг, таких как Champion BC 6612H или Stihl MH 685, достаточно плуга с небольшой шириной захвата (около 13 см). На машины весом около 75 кг (например, Champion BC 8724) можно устанавливать инструменты с шириной захвата около 18 см. Для более тяжелых машин, таких как Husqvarna TF 338 или Champion BC 1193, подойдет плуг большего размера с шириной захвата 23 см.
Выбор оптимального угла атаки
- Если угол атаки (угол между лемехом и землей) правильный, то острие плуга будет горизонтальным на требуемой глубине. Если угол атаки слишком мал, плуг не будет пахать должным образом, а машина будет двигаться слишком легко. Слишком большой угол атаки может привести к “заклиниванию” румпеля или силового румпеля. Отрегулируйте угол атаки, повернув винт следующим образом:
- Установите машину на ровной поверхности.
- Поворачивайте регулировочный винт до тех пор, пока колышек не будет полностью касаться земли.
Поверните винт назад так, чтобы задняя часть орудия находилась на высоте 2,5 см от земли.
Меняйте направление вспашки каждый сезон, чтобы избежать смешивания верхнего слоя почвы со слоем под ним. Это позволит снизить вероятность неурожая.
Установка плуга на тяжелые культиваторы
В этой статье речь шла о так называемых легких почвообрабатывающих машинах, которые чаще всего используются на фермах. Но есть и тяжелые версии. Основное различие между ними заключается в том, что последние во много раз мощнее и объемнее. Они также оснащены дизельными двигателями. Причина такого выбора заключается в том, что дизельный двигатель имеет больший крутящий момент, чем бензиновый, при одинаковом рабочем объеме на рабочей скорости.
Монтаж и настройка плуга на этом типе машин ничем не отличается. Единственное, что следует отметить, что регулировку лучше проводить вдвоем, так как вес тяжелых культиваторов иногда превышает 200 килограммов.
Когда культиватор и плуг готовы к работе, выполняется процедура регулировки.
Самые важные советы
- Еще несколько советов о том, как выбрать и установить плуг для культиватора.
- Плуги имеют аналогичную конструкцию. Общая процедура регулировки имеет много общих черт. Но сами компоненты регулировки могут отличаться.
- Перед подключением и регулировкой прочитайте инструкции производителя.
- Проверьте взаимозаменяемость колес на крюках механического культиватора. Определите их необходимый диаметр.
- Если электроинструмент представляет собой трактор средней или малой мощности, рекомендуется прикрепить к нему нагруженный шкив. Это позволит грузу эффективнее проникать в землю.
- Если вы правильно отрегулировали плуг, но культиватор все равно замедляется, проблема кроется в плуге. Он слишком велик для вашего механического культиватора. Решить эту проблему можно с помощью тех же весов.
- При выборе плуга начните с мощности машины. Чем тяжелее и мощнее плуг, тем выше его эффективность.
Если у вас мощный дизельный двигатель, имеет смысл использовать двухзубый плуг. Таким образом, вы сможете удвоить производительность вспашки.
Не забывайте ухаживать за культиватором и плугом. Их следует подготовить к использованию и провести профилактическое обслуживание после вспашки и перед хранением в межсезонье.
Вы когда-нибудь работали с плугом и культиватором? Как вы выбирали плуг? Были ли какие-либо проблемы в процессе установки? Что получилось хорошо, а на каких этапах возникли трудности?
