Если кто-то прикоснется к аварийному котлу, не оборудованному выключателем УЗО, его неизбежно ударит током. Поэтому при подключении таких устройств к напряжению и воде рекомендуется использовать защиту от тока утечки.
Водонагреватели используются для нагрева воды и последующего использования ее в бытовых целях. Нагревательный элемент представляет собой нагревательный элемент, работающий при напряжении сети 220 В. В результате два фактора, представляющие опасность для жизни человека, объединяются в одном приборе:

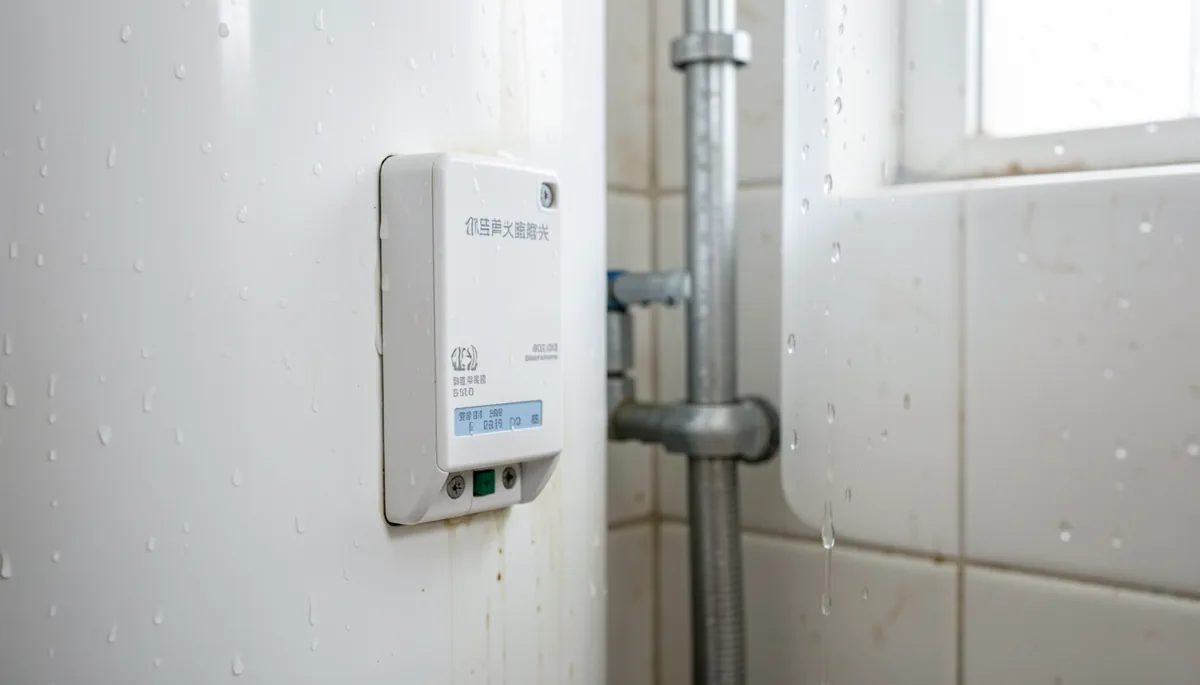

- Вода, высокая влажность. Бойлер водонагревателя заполнен водой. Приборы часто устанавливаются в помещениях с повышенной влажностью.
- Электричество циркулирует через нагреватель и питающие линии 24 часа в сутки. Из-за постоянной работы пользователи забывают своевременно осматривать водонагреватель.
Повреждение изоляции нагревательного элемента или проводки водонагревателя приводит к возникновению тока утечки. Напряжение с токопроводящих частей поступает в резервуар для воды, а оттуда в корпус прибора.
Если кто-то прикоснется к аварийному котлу без УЗО, его неизбежно ударит током. Поэтому при подключении таких устройств к напряжению и воде рекомендуется использовать УЗО.
Дополнительная информация. Мощные электрические потребители с нагревательными элементами и водой должны быть подключены к заземленной розетке. К точке питания должен быть подключен заземляющий проводник, соединенный с заземлением здания. Это также относится к компактным водонагревателям мгновенного действия.
При установке электрического водонагревателя в квартире или доме обратите внимание на безопасное подключение. Поскольку водонагреватель имеет высокую мощность, необходимо установить на него выключатель УЗО. Это устройство защищает от перегорания в случае скачков напряжения в сети.
Почему отключается УЗО?
Почему отключается автоматический выключатель в обогревателях Termex, Ariston? Возможно, для этого есть причина:
- Повреждена изоляция нагревательного элемента.. Изоляция радиатора повреждена из-за образования накипи или износа. Катушка внутри корпуса контактирует с водой, что приводит к отключению системы. Это можно определить по тому, что вода из арматуры начинает подниматься. Визуальный осмотр нагревательного элемента поможет выявить и устранить проблему.
- Ток утечки. Проводка неисправна. Возможно, повреждена изоляция. В это время оголенные провода находятся под напряжением, поэтому при включении прибора могут перегореть пробки и предохранители. Проводка должна быть полностью проверена, а поврежденные части заменены.
- Большая нагрузка. Котлы – это приборы высокой мощности. При одновременном подключении нескольких приборов (плита, утюг, фен) может сработать защита от перегрузки. Поэтому следите за тем, чтобы во время работы обогревателя не были включены другие приборы. В качестве альтернативы выберите мощное УЗО, которое не срабатывает при подключении нагрузки.
- Неисправное устройство отключения. Причины: изделие было собрано с дефектными деталями или номинальная мощность отличается от той, которая должна быть. В этом случае контакт может пробиться к плате и нагреться. Это приводит к срабатыванию защиты.
- Причиной срабатывания УЗО может быть неправильное подключение.
- Неправильно подключен автоматический выключатель утечки на землю..
- Проколы котла на шасси. Проводка внутри неисправна: оголенная часть провода касается шасси и остается под напряжением. Пользователь может почувствовать небольшое разряжение. Автоматический выключатель срабатывает из-за утечки тока. Необходимо заменить проводку; изолировать повреждение нецелесообразно.
Не устанавливайте мощное устройство без заземления.
Выше мы писали о том, как проверить УЗО. Теперь мы расскажем вам, как заменить его, если он сломается.
Обратите внимание, что многие современные производители водонагревателей включают такие устройства в свои приборы.
Причины отключения
С технической точки зрения, системы безопасности не могут быть использованы. Однако они являются обязательными для водонагревателей. Это происходит потому, что конструкции сделаны из металла, а вода сама по себе является хорошим проводником электричества. Недопустимо использовать водонагреватели без систем безопасности, так как это может быть опасно для жизни.
УЗО срабатывают по нескольким основным причинам:
- Повреждение изоляции нагревательного элемента. Это то, что защищает всю систему от протекания тока. Каждый пользователь может спокойно мыть руки, не опасаясь поражения электрическим током. Однако в старых или некачественных водонагревателях этот элемент может выйти из строя. Такие явления можно проверить только с помощью специального оборудования.
- Ток утечки. УЗО часто взрываются при повреждении провода внутри бойлера или самого сетевого кабеля. Следует отметить, что это может произойти практически в любом типе кабеля. Очень часто сам кабель повреждается изнутри, и тогда ток попадает в металлический корпус. Чтобы найти причину, часто необходимо разобрать нагреватель и проанализировать ситуацию.
- Механизм отключения не работает. Это очень часто случается с дешевыми продуктами от неизвестных компаний. Они могут просто не включаться после нескольких активаций.
- Неправильное расположение выключателя УЗО. Если прибор подключен в неправильном месте, он будет анализировать неправильные токи. Если нагреватель выйдет из строя, система не защитит человека от тока утечки.
Если ток утечки, протекающий через защитное устройство, меньше этого значения, устройство не сработает.
Причины отключения устройства
Существует множество причин отключения защитного устройства от сети, но только после их выявления можно полностью устранить неисправность.
И вы должны постараться найти проблемную зону как можно скорее, чтобы избежать серьезных последствий.
Причина №1 – утечка тока
Утечка из сети чаще всего встречается в старых электроустановках. Со временем изоляция высыхает, и ее участки оголяются. Такая же проблема может возникнуть при замене старой проводки на новую, где соединение было выполнено неправильно.
Третьей распространенной причиной является случайное повреждение скрытой проводки. Например, гвоздь в стене.
Причина №2 – короткое замыкание на землю и нейтраль
Запрещается соединять нулевой проводник с землей. Однако некоторые нерадивые мастера отвергают существующее “табу” и делают все по-своему, хотя это значительно повышает риск поражения электрическим током.
Причина №3 – неблагоприятные погодные условия
Атмосферные условия могут оказать значительное влияние на работу устройства защиты, если распределительное устройство расположено вне помещения, т.е. на открытом воздухе. Из-за появления мелких частиц воды внутри конструкции устройство может сработать.
Если на улице мороз, защитное устройство может не работать. Это связано с тем, что низкие температуры негативно влияют на микросхемы и могут сделать их полностью бесполезными.
Известны случаи, когда защитное устройство отключало сеть во время грозы. Молния может усилить даже очень маленькие утечки, имеющиеся в доме.
Причина №4 – Неправильная установка самого устройства
Неисправности, такие как ложное срабатывание, иногда могут возникать из-за неправильной установки защитного устройства.
По этой причине рекомендуется выполнять установку самостоятельно только после внимательного прочтения инструкции. Это также относится к неправильному выбору свойств при покупке устройства.
Причина № 5 – неисправность бытовой техники
Неисправность в кабеле, через который бытовой прибор подключен к сети, приводит к немедленному срабатыванию защиты.
Это также происходит при утечке тока из внутренних частей, таких как нагревательный элемент водонагревателя или обмотка двигателя включенного электроприбора.
Причина №6 – Чрезмерная влажность
Бывает, что после скрытого монтажа трасса покрывается шпаклевкой, и сразу же хочется проверить правильность выполненной работы. В таких случаях срабатывает защита, поскольку проводники окружены влажной шпаклевкой.
Это связано со способностью воды вызывать утечки через микроскопические трещины и другие дефекты в изоляции. Если дождаться полного высыхания шпаклевки и повторить манипуляцию, то, скорее всего, поездка больше не повторится.
Конечно, при отсутствии заземления тестирование УЗО путем прикосновения к фазному проводу является, мягко говоря, очень экстремальным методом – в случае неисправности устройства неизбежен ощутимый удар током.
Испытание устройств остаточного тока с помощью контрольной лампы
В этом случае он непосредственно вызывает утечку тока из цепи, защищенной УЗО. Чтобы правильно выполнить проверку, необходимо понять, заземлена ли цепь или автоматический выключатель подключен без заземления.
Для сборки контрольной лампочки вам понадобится сама лампочка, гнездо для нее и два провода. По сути, он собран как лампочка, но вместо штекера оголенные провода касаются проверяемых контактов.
Нюансы сборки контрольной лампы
При сборке испытательной балки необходимо помнить две важные вещи:
- Во-первых, лампочка должна быть достаточно мощной, чтобы генерировать необходимый ток утечки. Если вы тестируете стандартное УЗО с настройкой 30 мА, то проблем нет – даже 10-ваттная лампочка будет потреблять от сети не менее 45 мА (рассчитывается по формуле I=P/U => 10/220=0,045).
Этот момент следует учитывать, если уставка автоматического выключателя остаточного тока составляет порядка 100 мА – тогда следует использовать лампу мощностью не менее 25 Вт.
- Во-вторых, если вы используете лампу слишком большой мощности. Если ваш единственный вопрос – как проверить, что УЗО не отключает ток, можете игнорировать этот пункт. Однако если дополнительно необходимо оценить, не вышла ли уставка из калибровки, необходимо дополнить схему. Например, если установлена лампочка мощностью 100 Вт, ток на лампочке составляет примерно 450 мА. Неизвестно, при каком токе сработало УЗО – если оно сработало при токе 100 мА вместо 30 мА, человека может смертельно ударить током. Чтобы проверить, сработает ли УЗО при номинальном токе, добавьте к тесту резистор, чтобы уменьшить ток в цепи до требуемой силы тока.
Важно. Сопротивление самой лампочки всегда следует рассчитывать, а не измерять мультиметром, так как сопротивление холодной вольфрамовой нити примерно в 10-12 раз меньше, чем горячей.
Расчет сопротивления
Для расчета необходимого сопротивления можно использовать закон Ома – R=U/I. Если мы возьмем лампочку мощностью 100 Вт для проверки выключателя, настроенного на ток 30 мА, то последовательность вычислений будет следующей:
- Измерьте напряжение в сети (напряжение составляет 220 В, но на практике плюс-минус 10 В могут иметь значение).
- Общее сопротивление цепи при напряжении 220 В и токе 30 мА составит 220/0,03≈7333 Ом.
- При мощности 100 Вт лампочка (220 В) будет иметь ток 450 мА, поэтому ее сопротивление составляет 220/0,45≈488 Ом.
- Чтобы получить ток утечки ровно 30 мА, нужно последовательно с лампочкой подключить резистор 7333-4888≈6845 Ом.
Если вы возьмете лампочку другой мощности, вам понадобятся другие резисторы. Также не забудьте учесть мощность, на которую рассчитывается сопротивление – если лампочка 100 ватт и резистор должен быть подходящим – или 1 мощность 100 ватт или 2 по 50 (но во втором варианте резисторы подключаются параллельно и их общее сопротивление рассчитывается по формуле Rcomm=(R1*R2)/(R1+R2)).
Чтобы убедиться в этом, после сборки тестового устройства можно подключить его к сети с помощью амперметра и убедиться, что цепь с лампочкой и резистором проводит необходимый ток.
Проверка УЗО в заземленной цепи
Если проводка правильная – заземлена, то можно проверить каждую розетку отдельно. Для этого с помощью индикатора напряжения проверьте, к какой клемме розетки подключена фаза, и вставьте в нее один из тестовых щупов. Другим щупом коснитесь контакта заземления, и выключатель должен сработать, так как ток от фазы пошел на землю и не вернулся через ноль.
Если УЗО не срабатывает, важно помнить, что это не обязательно вина устройства – заземляющий проводник также может быть неисправен.
В этом случае требуются дополнительные проверки, и если проверка заземления является отдельной темой, то проверка УЗО может быть проведена непосредственно следующим образом.
Испытание УЗО в однофазных сетях без заземления
В правильно подключенном УЗО провода от распределительного щита подходят к верхним клеммам, а к защищаемому устройству – к нижним.
Чтобы устройство обнаружило утечку тока, один щуп должен коснуться нижней клеммы, где фаза выходит из УЗО, а другой щуп должен коснуться верхней нейтральной клеммы (откуда приходит ноль распределительного устройства). В этом случае, как и при проверке батареи, ток будет проходить только по одной обмотке, и УЗО должно решить, что произошла утечка тока, и разомкнуть контакты. Если этого не происходит, устройство неисправно.
Что касается разделения на электронные и электромеханические устройства, то первые представляют собой недорогие бытовые приборы и несложные системы. Профессиональные электрики утверждают, что нет необходимости в их установке благодаря самой электросети. Если нейтральный провод поврежден, устройство просто выйдет из строя. Он также имеет длительное время срабатывания.
Причины спотыкания
Отвечая на вопрос, почему срабатывает автоматический выключатель при включении котла, стоит отметить, что устройство срабатывает в результате регулирования, подключения к цепи, токовой нагрузки и пробоя изоляции. Поездка может быть как ложной, так и истинной. Он используется для обесточивания цепи в случае утечки тока при возникновении неисправности в электроприборе.
Внимание! УЗО ложно срабатывает из-за неисправного устройства, неправильного подключения, блокировки кнопки проверки, поломки рычага, утечки тока, повреждения или отсутствия заземления и воздействия тока на человека.
Если батарея, подключенная к УЗО, не работает, измените полярность и подключите батарею другим способом. Если УЗО не срабатывает даже после перестановки контактов, это может означать одно из двух: либо оно не работает, либо электронно неисправно.
Если УЗО необходимо проверить без подключения к сети 220 В, можно использовать обычную пальчиковую защитную батарейку и два провода. Батарея должна быть новой, т.е. хорошо заряженной. Вам также понадобится синяя клейкая лента, чтобы приклеить концы зачищенных проводов к батарее.
Чтобы проверить УЗО таким образом, подключите концы проводов к батарее, а другие концы – к клеммам одного из полюсов УЗО. Испытание следует проводить, когда переключатель мерцания находится в положении “ON”. Обратите внимание, что при тестировании УЗО с помощью батареи очень важно соблюдать полярность.
Если батарея подключена к УЗО и не работает, измените полярность и подключите батарею другим способом. Если УЗО не срабатывает даже после перестановки контактов, это может означать одно из двух: либо оно не работает, либо имеет электронную неисправность.
Теперь рассмотрим способы проверки автоматических выключателей УЗО с помощью магнита. Этот метод популярен, поскольку его можно осуществить прямо в магазине. Он работает только с электромагнитными автоматическими выключателями, так что это стоит учитывать.
Чтобы проверить УЗО с помощью магнита, включите устройство (переключите флажок в положение “ON”), а затем поместите магнит с одной стороны устройства. Если УЗО срабатывает, магнитное поле индуцирует ток в обмотке трансформатора, вызывая срабатывание УЗО.
Важное замечание! Электронное устройство остаточного тока нельзя проверить с помощью батарей, так как для этого требуется подключение фазы и нейтрали .
Для проверки термостата вам понадобится мультиметр, который был использован в первом случае, он очень функционален.
Почему водонагреватель срабатывает УЗО, как проверить работу автоматического выключателя – Ofremont

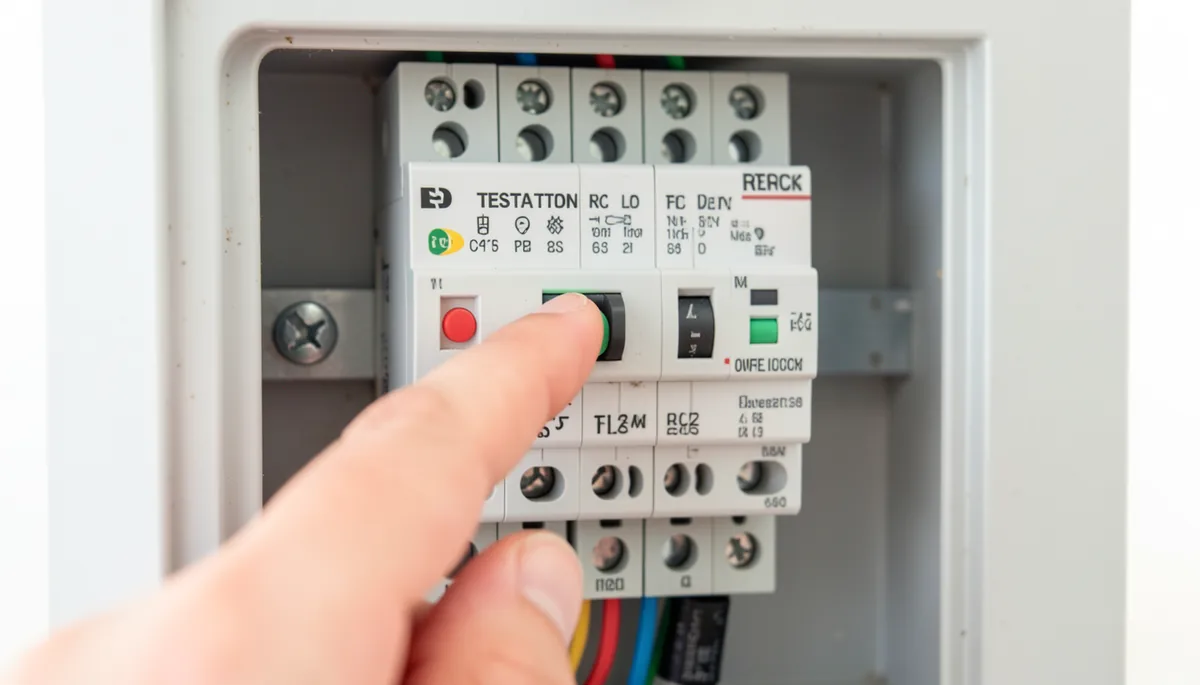

Рекомендуется проверять автоматический выключатель раз в месяц с помощью кнопки проверки на автоматическом выключателе. Просто нажмите на нее, и в этот момент возникнет ситуация утечки тока, прибор должен сработать и очень быстро отключиться.
К наиболее распространенным причинам спотыкания относятся эксплуатация водонагревателя Считается, что Termex или Ariston:
- Треснувшая изоляция трубчатого нагревателя. Проблема с этим типом заключается в том, что его поверхность испортилась, в результате чего нихромовая спираль, находившаяся внутри, вступает в контакт с водой в баке. Как можно проверить, является ли этот тип проблемы причиной неисправности? После снятия трубчатого нагревателя и очистки его от накипи визуальный осмотр может выявить небольшие трещины. Для решения проблемы вам потребуется заменить его на новый.
- Возможна утечка тока в электрической системе. Причиной может быть старый провод, который со временем потерял изоляцию и оголился. Другой причиной может быть плохое соединение проводов при замене проводки. Также возможно нарушение целостности проводки при креплении любой конструкции к поверхности стены с помощью гвоздей, шпилек или шурупов.
- Неправильное подключение автоматического выключателя, из-за чего он может работать со сбоями и регулярно включаться.
- Возможно, при покупке автоматического выключателя вы выбрали неправильный механизм отключения с неправильной мощностью.
- Сам механизм перестал работать, возможно, заклинило тестовую кнопку или неисправен механизм разблокировки, который срабатывает при любой вибрации.
- Неправильно подключен к электросети.
- Неизолированные провода, соприкасающиеся с корпусом котла, также могут быть причиной неисправности. машина. Эта неисправность вызвана повреждением провода в накопительном водонагревателе, нарушением изоляции, прорывом тока и срабатыванием автоматического выключателя. Чтобы устранить неисправность, разберите электрический накопительный водонагреватель и проверьте целостность всех проводов. Если вы обнаружили провод с поврежденной изоляцией, замените его или восстановите изоляцию с помощью изоляционной ленты.
Существует два типа защиты – автоматический выключатель остаточного тока или автоматический выключатель – и давайте попробуем рассмотреть преимущества и недостатки обоих.
Автоматический выключатель остаточного тока представляет собой комбинацию между автоматическим выключателем остаточного тока и автоматическим выключателем. Он используется для устранения утечки тока и предотвращает перегрузку проводов, их нарушение в случае короткого замыкания.
Как подключить прерыватель цепи замыкания на землю
Существует два возможных способа подключения:
- Подключение к розетке. Такая схема подключения возможна для устройств с низкой номинальной мощностью. Дополнительным очень важным требованием является то, что розетка должна быть заземлена и, если она установлена в ванной комнате, должна быть водонепроницаемой. Если электроприбор имеет достаточно высокую мощность, розетка нагревается, вследствие чего соединение между вилкой и розеткой ослабевает, происходит нарушение контактов и образуются искры.
- Подключение с помощью дополнительного медного провода, специально подключенного к электрическому щиту и оснащенного автоматическим выключателем остаточного тока. Эта система не требует подключения к розетке и выключается автоматическим выключателем, который защищает котел, а защита пользователя возлагается на устройство остаточного тока.
Основной задачей устройства остаточного тока (УЗО) является защита от поражения электрическим током. Его функция заключается в систематическом сравнении токов фазного и нейтрального проводников; когда разница между ними увеличивается
Цепь прерывается. При выборе источника питания учитываются две величины: сила тока (лучше выбрать немного большее значение, чем выключатель) и величина его утечки, не превышающая 30 мА. Для монтажа водонагревателя подходит тип A или тип G. В наши дни на рынке представлено множество производителей, но предпочтение следует отдавать более надежным, таким как Legrand, ABB, AEG, поскольку не стоит экономить на безопасности.
Ключевым условием безопасной и качественной работы нагревателя является правильное подключение к электросети с минимальным количеством подключаемых компонентов. Все подключения должны выполняться в помещениях с низкой влажностью, за исключением подключения кабеля конкретно к нагревателю. Лучшим местом соединения считается электрощит, на котором размещены все детали.
Давайте рассмотрим отдельные цифры ниже:
- Сколько места занимает коммутатор. Это важно для владельцев небольших распределительных щитов, так как выключатель остаточного тока устанавливается вместе с автоматическим выключателем, поэтому он занимает два места. Таким образом, МККБ имеет здесь приоритет.
- Установка Если автоматический выключатель + автоматический выключатель остаточного тока, подключите фазу к автоматический выключательФаза должна быть подключена к автоматическому выключателю, а с выхода автоматического выключателя на выход устройства защиты от остаточного тока должна быть установлена перемычка. Подключите нейтральный провод к защитному входу. Если подключение осуществляется для дифференциального устройства, подключите фазу и нейтраль к входным клеммам одновременно. Таким же образом, опять же отличным вариантом является дифференциальное устройство, так как это очень распространенное соединение.
- Удобное управление . Если устройства разделены, легче определить причину, если сработал дифференциальный автоматический выключатель, мы имеем утечку тока, если сработал автоматический выключатель, мы имеем перенапряжение или короткое замыкание. А если подключен автоматический выключатель остаточного тока, то на поиск причины неисправности уходит больше времени.
- Стоимость Эти два устройства имеют одинаковую цену.
- Долговечность – Все зависит от компании, которую вы предпочитаете, и состояния вашей проводки. Однако, если неисправен выключатель, скорее всего, вам придется заменить либо выключатель, либо выключательЭто дешевле, чем замена выключателя в целом.
- Что касается надежности, то существует предположение, что если это комбинированный тип, то он считается менее хорошим, чем некоторые устройства. В результате многочисленных испытаний и тестов не существует конкретного лидера.
Какой автоматический выключатель подойдет для радиатора Thermex или Ariston мощностью 2 кВт, будет 16 А, а если вы выберете автоматический выключатель остаточного тока, то он будет 20 А.
Также посмотрите видео о предохранительном выключателе на котле Thermex:
Главная причины неисправностей водонагревателей скрыты в нашей повседневной жизни. Жесткая вода и нестабильная подача оказывают пагубное воздействие на устройство. Наша вода содержит различные соли в больших количествах. Именно эти соли вызывают образование накипи внутри прибора и его рабочих контуров. Установка проточных фильтров на входе в водонагреватель значительно снизит содержание соли.
Схемы подключения электрических водонагревателей
Автоматический выключатель остаточного тока для электрических водонагревателей может быть установлен непосредственно в электрощитке квартиры (бунгало) или прямо на стене рядом с нагревателем.
Последовательность подключения в обоих случаях одинакова – бойлер, УЗО, автоматический выключатель, счетчик и общий автоматический выключатель. Однако УЗО и автоматический выключатель конкретной линии с розеткой для водонагревателя можно поменять местами, обе схемы правильные.
Водонагреватель должен быть подключен к отдельной ветви электрической сети от электрического щита. В идеале здесь не должно быть розеток и других электроприборов.
Котел является опасным прибором. Лучше всего, если устройство безопасности будет работать только на нем. Это повысит безопасность обогревателя и облегчит поиск проблемных мест в проводке всего дома.
Если УЗО установлено рядом с водонагревателем, то кабель от защитного устройства до автоматического выключателя в распределительном щите будет безлюдным. Если изоляция повреждена, защита котла просто не сработает. Он даже не заметит вытекающего тока.
