Как вставить лобзик в электрический лобзик - Советы домашнему мастеру о ремонте и строительстве

Более удобный и надежный тип крепления, как и предыдущий, он может крепить ножи с различными типами оправок. Он имеет только один зажимной винт сбоку. Несомненным преимуществом является относительно простая и быстрая замена пильного диска по сравнению с креплением на башмаке. Крепление лезвия достаточно ровное, но при вставке не помешает проверить угол.

Как правильно вставить полотно лобзика

Производительность режущего инструмента в значительной степени зависит от качества его режущей части. В случае с лобзиком на производительность также влияет правильность установки пильного полотна, которое в этом устройстве является расходным компонентом, требующим периодической замены. Наиболее распространенные проблемы с установкой режущего элемента связаны с неопытностью новых владельцев инструмента. Чтобы раз и навсегда прояснить этот вопрос, было подготовлено это краткое, но информативное руководство с наглядными видеоматериалами.

2. Система крепления с помощью болта со стержнем. Кстати, следует отметить, что для этой системы подходят все типы хвостовиков. Как настроить лобзик:

Коротко о лобзике

Этот инструмент представляет собой уменьшенную копию лобзика с электроприводом. Принцип работы такой же, как и у знакомого с детства ручного лобзика – движение полотна в вертикальной плоскости. Отличие от аналога заключается в другом режущем инструменте.

Одним из важнейших компонентов является механизм крепления пильного диска. На рынке представлено множество инструментов с различными крепежными элементами:

Зажим с боковой резьбой. Он крепится винтом, который зажимает пильный вал в пазах механизма. Отличается легкой установкой лезвия и надежным зажимом.
Зажим ботинка. Он используется в недорогих домашних инструментах. Установите резьбовой инструмент в паз. Он крепится двумя винтами с внутренним отверстием в головке для шестигранного ключа. Главное преимущество заключается в том, что он может работать со всеми типами оправок, разных размеров и независимо от назначения пилы.
Быстродействующий зажимной механизм. Представлен наиболее удобный метод. Не требуется дополнительного гаечного ключа или зажима.

Головка лобзика на электрическом лобзике с таким механизмом может стоять немного криво, но только если вы не умеете обращаться с машиной. Чтобы добиться идеально ровного угла, винт необходимо затягивать постепенно, небольшими шагами, постоянно оценивая положение режущей части.

Как правильно вставить и закрепить пильное полотно в лобзике

Правильно пилить на ручном лобзике обычно проще, чем на электрическом. Однако эта процедура требует осторожности и внимания. Лезвие закрепляется в губках лобзика следующим образом:

С обеих сторон лобзика ослабьте зажимы, повернув их против часовой стрелки.
Вставьте лезвие в паз на верхней части инструмента и затяните винт.
Слегка согните насадку так, чтобы другой конец лезвия дошел до замка на рукоятке.
Как только режущий элемент окажется в пазу, закрутите оставшийся винт.

Зубы должны быть направлены вниз, как обычно. При затягивании фиксирующих зажимов следите за тем, чтобы не повредить резьбу.

Правила монтажа головки ручного лобзика требуют, чтобы хвостовик был зажат на 1-2 мм перед винтом.

Лобзики с системой быстрого зажима:

Инструкции по замене лобзика

Как поменять полотно на лобзике? Универсального способа не существует – инструкции будут отличаться в зависимости от типа крепления. Давайте рассмотрим инструкции для каждого типа.

Пилки для лобзиков с системой быстрой фиксации:

Этот инструмент оснащен специальным рычагом, который освобождает лезвие, поэтому нет необходимости снимать защитный кожух.
Потяните за рычаг, чтобы открыть замок, продвигая оправку вперед.
Вставьте пильную оправку в лобзик и отпустите рычаг.
С помощью регулировочного винта установите его в правильное положение.

Лобзики с блокирующим механизмом:

Откройте защитный корпус инструмента.
Поверните рычаг на штанге лобзика, чтобы установить полотно.
Отпустите рычаг и прижмите лобзик к зажиму.

Винтовые лобзики:

Снимите крышку (колпачок).
Ослабьте винт с помощью специального шестигранного ключа.
Вставьте лезвие в отверстие зубцами вперед.
Затяните зажимное устройство.
Закрепите крышку.

Точно знать, как правильно вставить пильный диск. Не зажимайте его слишком сильно, иначе срез будет неровным.

Несмотря на свою прочность, пила довольно хрупкая, и обращаться с ней следует осторожно. Подробнее о том как работать с электролобзиком. Своевременно проверив его и убедившись, что он правильно натянут, вы можете уберечь себя и свой инструмент от неприятных последствий. Мы надеемся, что после прочтения этой статьи каждый сможет самостоятельно заменить лезвие, не обращаясь за помощью.

Советы

Чтобы ваш электрический лобзик работал как можно дольше, необходимо соблюдать несколько простых правил эксплуатации. К ним относятся:

Не затягивайте рукоятки ножей слишком сильно. Это может привести к срыву резьбы и преждевременному выходу из строя лезвия;
Обращайте внимание на состояние пильного диска. Затупление может привести не только к потере качества резки, обугливанию кончиков заготовок, но и к перегреву и выходу из строя электродвигателя;
смазывайте вал лобзика в соответствии с рекомендациями производителя. Несоблюдение этого требования приведет к перегреву и поломке двигателя;
не оказывайте слишком сильного давления на инструмент. Несоблюдение этого требования может привести к повреждению зажима пилы;
не перегревайте инструмент. Поскольку электродвигатель имеет воздушное охлаждение, он может работать непрерывно в течение 20-30 минут, в зависимости от мощности и модели.

Первые инструменты этого типа не имели очень удобных насадок, но производители постоянно старались максимально упростить эту сборку и автоматизировать процесс установки режущего лезвия, чтобы привлечь внимание потребителей к своей продукции. В связи с этим были разработаны различные типы лобзиков, которые делают работу с электрическим лобзиком гораздо более удобной.

Электрический лобзик – не самый сложный инструмент. При бережном использовании и уходе он будет работать долгое время без повреждений. Наиболее уязвимой частью является подвижный маятниковый стержень с держателем лезвия, который может сломаться и стать бесполезным в результате частого использования. Сами лезвия также часто ломаются или затупляются, но это естественное явление для всех расходных материалов.

Тупые зубья ножа с трудом проникают в материал, что приводит к поломке шины или перегреву двигателя.
Согнутое лезвие имеет тот же эффект и приводит к боковому разрезу.
Отсутствие смазки на направляющем валу пилы также может привести к перегрузке двигателя и заклиниванию вала.

Чтобы избежать повреждений, важно знать, как правильно использовать лобзик и обращать внимание на такие проблемы, как обугливание древесины при пилении, обратный сдвиг вбок, изменение плавности движения шины и биение полотна. В этих случаях убедитесь, что лезвие не погнуто и не затупилось. Не пытайтесь выпрямить деформированное лезвие или сохранить затупившееся лезвие для работы с более мягкими материалами. Его следует немедленно выбросить.

Существуют также простые правила, которым необходимо следовать при работе с этим инструментом:

Убедитесь, что шнур цел, не перекручен и не спутан;

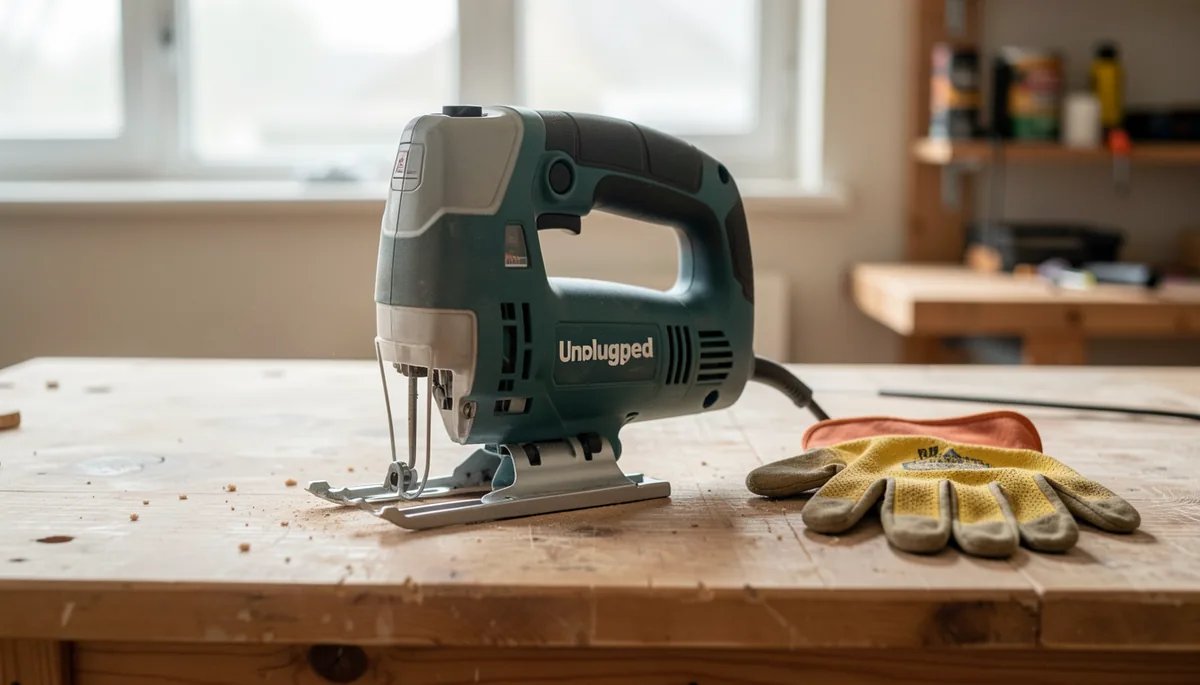

перед заменой полотна отключите лобзик от электросети;
не перегружайте инструмент, дайте ему отдохнуть или охладите двигатель, оставив его работать вхолостую
не прилагайте чрезмерных усилий при пилении, это может привести к заклиниванию пильного диска
периодически очищайте воздухозаборник системы охлаждения двигателя и разбирайте машину, чтобы удалить попавший туда мусор.

Самая ранняя конструкция представляла собой зажимной блок с болтовым креплением. Хотя многие компании уже давно отошли от этой конструкции, все еще можно найти модели, в которых использовалось это архаичное крепление. На таком блоке есть два болта. Одно крепление удерживает лезвие, а другое позволяет регулировать его положение.

Какой тип держателя лезвия можно использовать?

К подвижной оправке лобзика присоединяется рукоятка лобзика, которая является одной из самых уязвимых частей машины. Именно держатель лезвия испытывает наибольшую нагрузку во время работы машины, особенно страдает крепление при использовании лезвия с затупленными зубьями, что иногда допускается неопытными мастерами.

Материал этой детали должен быть самого высокого качества, но не все производители думают одинаково. Часто именно держатель лезвия требует ремонта или замены в первую очередь. Производители современных электроинструментов постоянно работают над усовершенствованием этого компонента.

Это привело к появлению широкого ассортимента патронов для электрических лобзиков.

Самой ранней конструкцией является винтовая оснастка. Хотя многие компании уже давно отказались от этой конструкции, все еще можно найти модели, в которых используется это архаичное крепление. На таком блоке есть два винта. Один удерживает лезвие, а другой позволяет регулировать его положение.

При установке или снятии циркулярной пилы необходимо ослабить или затянуть оба винта. Их головки приспособлены для плоской отвертки или шестигранного ключа. Форма и толщина хвостовика пилы часто не имеет значения для этих шайб. Существуют также модели с одним винтом. Нет необходимости регулировать такой зажим, пильный диск просто зажимается путем затягивания винта.

На большинстве современных лобзиков установлен быстрозажимной патрон. Нажатие специальной кнопки освобождает зажим, и лезвие легко выдвигается из держателя. Эта же манипуляция облегчает вставку лезвия в паз. Такое устройство не требует регулировки и не имеет винтов. Этот тип соединителя подразделяется на два подтипа, в зависимости от положения выдвижного ключевого механизма: боковой и фронтальный.

Радиальный зажим – это разновидность быстроразъемного соединения. Станки, оснащенные этим устройством, еще легче вставлять пильный диск. Поверните приспособление на 90 градусов, вставьте лезвие в паз и отпустите его; под действием пружины зажим вернется в исходное положение и автоматически зафиксирует хвостовик лезвия. Все быстрозажимные крепежи имеют строгое ограничение по толщине лезвия и форме хвостовика.

Некоторые мастера предпочитают изготавливать эту деталь вручную, пытаясь увеличить время работы. В действительности, не всегда можно купить деталь такого же качества. Ручку пилы можно изготовить из стального прута с длиной кромки не более 2 см. Необходимые инструменты: дрель, пила по металлу, токарный станок, тиски, рулетка и штангенциркуль.

Используя старую деталь, попробуйте скопировать ее, изготовив самостоятельно из бруска. Если у вас нет навыков в такой работе, лучше не тратить время и показать ручку старой пилы и заготовку опытному мастеру. Если вы решили сделать это самостоятельно, запаситесь терпением и приготовьте на всякий случай несколько запасных заготовок.

При замене лобзика на вашем станке обратите внимание на состояние патрона – самой уязвимой части всего инструмента. Со временем могут возникнуть люфт, шатание и смещение кромок.

Все это признаки надвигающейся проблемы с зажимом, и лучше найти причину на ранней стадии.

Зажим приводится в действие гаечным ключом, который расположен в верхней части рукоятки или сбоку. Когда характерный щелчокПила была правильно зажата, и вы можете определить, защелкнулась ли она на месте. Правильность ваших действий можно проверить. Для этого ослабьте фиксатор и попытайтесь вытащить лезвие рукой. Если это не так, то все в порядке.

Типы хвостовиков

Тип хвостовика это, пожалуй, самое важное, что нужно искать в лобзике. Если ваш лобзик не имеет такой функции, как смена полотна, вы не сможете установить новое полотно.

Т-образная. Разработан компанией Bosch, отсюда и название “Bosch”. Наиболее распространенные типы, подходящие к большинству лобзиков: Зубр, Диолд, Интерскол, Dewalt, Dexter, Makita, Metabo.
U-образная. Американская технология, универсальные хвостовики. Используется в старых лобзиках Dexter, Vihr, Hammer, Ryobi, Skil, Devolt.
Хвостовик Makita.. Лезвия с этим вариантом имеются на старых японских лобзиках.
Хвостовик Bosch. Аналогично первому типу, но имеется второй упор. Он подходит только для старых немецких модификаций.

Хвостовики Makita и Bosch ушли в прошлое. Это практически невозможно приобрести в магазинах DIY и магазинах.

Итак, как видно из вышесказанного, нет ничего сложного ни в выборе расходных материалов, ни в замене пил. В общем случае – вы нажимаете на кнопку, старая пила выпадает, вы ставите новую на свое место в паз, отпускаете кнопку. Вот и все. Вы готовы к работе.

Ассортимент моделей

Японский бренд Makita предлагает своим клиентам огромный выбор различных моделей лобзиков, все они отличаются высоким качеством и надежностью.

Давайте рассмотрим самые популярные модели.

Макита 4236

Эта модель по праву считается первым инструментом начинающего мастера. Лобзик чрезвычайно прост в использовании и изначально имеет все необходимые функции. Он подходит для резки изделий из пластика, дерева и металла. Эта модель способна выполнять простые и сложные разрезы.

Более того, не может не радовать доступная цена – она начинается от 3000 рублей, что весьма неплохо для такой удачной покупки.

Макита 4329

Оснащен уже большим количеством функций и предназначен для тех, кто, так сказать, вошел во вкус. Он оснащен системой регулировки скорости, которая может быть адаптирована к материалу – дереву, металлу или пластику. Ход маятника увеличивает скорость, с которой работает устройство. Также имеется функция наклона конфорки, позволяющая делать срезы под углом.

Недостатком является то, что он не имеет системы выдува опилок, что не всегда удобно при работе.

Makita JV0600K

Эта модель идеально подходит для продолжительной работы в любой мастерской, так как позиционируется как действительно надежный агрегат с электродвигателем повышенной мощности, с защитой от перегрева. Приятным дополнением является функция регулировки скорости.

К недостаткам можно отнести довольно большой вес и то, что цена начинается от 6 000 рублей.

Makita 4350CT

Самым мощным лобзиком японского бренда является эта модель. Он предназначен для работы с самыми разными породами древесины, с ламинированным покрытием, с ДСП или МДФ. Он также подходит для резки черных и цветных металлов, нержавеющей стали и пластмасс. Надежная система управления и эффективная вентиляция двигателя обеспечивают длительную и бесперебойную работу машины.

Недостатком является отсутствие освещения в зоне резки. Кроме того, подошва не имеет точного горизонтального положения, поэтому от рабочего требуется особая осторожность.

Makita JV100DZ

Одной из самых популярных среди аккумуляторных лобзиков можно назвать эту модель. Прежде всего, он привлекает своей стоимостью – 4000 рублей за аккумуляторный лобзик совсем недорого. Как классический аккумуляторный инструмент, он выполняет самые основные функции: хорошо обрабатывает дерево, металл и пластик. Металлическая опорная плита является хорошим подспорьем в процессе пиления.
