Как заменить картридж в смесителе для ванной? - Советы домашнему мастеру о ремонте и строительстве

Затем выполните следующие действия:

Как можно заменить картридж в смесителе для ванной комнаты?

Наиболее распространенной причиной неисправности смесителя в ванной комнате является поломка картриджа. Вам необходимо знать, как самостоятельно заменить картридж в смесителе для ванной комнаты и какие бывают виды этой детали. Конечно, самый простой способ – вызвать профессионала, но бывают случаи, когда это невозможно или затруднительно.

Картридж является основной частью смесителя, но это самая слабая часть смесителя. Если он перестает работать, начинает протекать или шуметь, это признак того, что основная деталь нуждается в замене. На самом деле, заменить картридж смесителя не так уж сложно, нужно лишь знать его устройство и иметь все необходимые инструменты для работы.

Но сначала вам нужно знать, какой тип картриджа покупать, потому что даже если вы вызовете сантехника для его замены, вам часто придется покупать детали самостоятельно. Поэтому необходимо знать характеристики своего старого картриджа, а еще лучше сфотографировать его и принести с собой в магазин в качестве примера. Это, безусловно, защитит вас от возможных ошибок и трудностей при выборе.

После откручивания фиксатора снимите рукоятку и стопорное кольцо

Как работает однорычажный смеситель?

Картридж – это то, что можно назвать сердцем однорычажного смесителя. Он позволяет регулировать поток воды с помощью одной ручки, что удобнее, чем откручивать два крана для горячей и холодной воды. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз регулировать подачу горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут возникнуть очень неприятные явления, такие как невозможность полностью перекрыть поток воды через рычаг, протекание влаги снизу и т.д. Очевидно, что прибор сломался. Вы можете сэкономить много денег, если узнаете, как заменить картридж в вашем кране.

Этот шар вращается за счет движения рычага смесителя и может занимать любое положение, при котором его отверстия с входными отверстиями частично, полностью или совсем не совпадают.

Основные неисправности смесителей в случае поломки картриджей

На срок службы устройства влияет качество воды. Находясь в постоянном движении, он доставляет частицы песка, металла и ржавчины в систему смесителя и повреждает поверхность водопроводных труб. Это приводит к поломке продукта.

Основными видами неудач являются:

Рычаг устройства перемещается туго, что затрудняет регулирование температуры воды;
Вода больше не может находиться под полным давлением или не может быть перекрыта;
Температура воды изменяется при одном и том же положении рычага;
При перемещении рычага невозможно иметь один тип воды на (только холодная или только горячая вода);
поток воды не может быть отрегулирован. Течет только горячая или холодная вода.

После откручивания ручки картридж можно извлечь из смесителя легким движением руки вверх и в сторону. Другая проблема возникает, когда рычаг крана по каким-то причинам не удается снять.

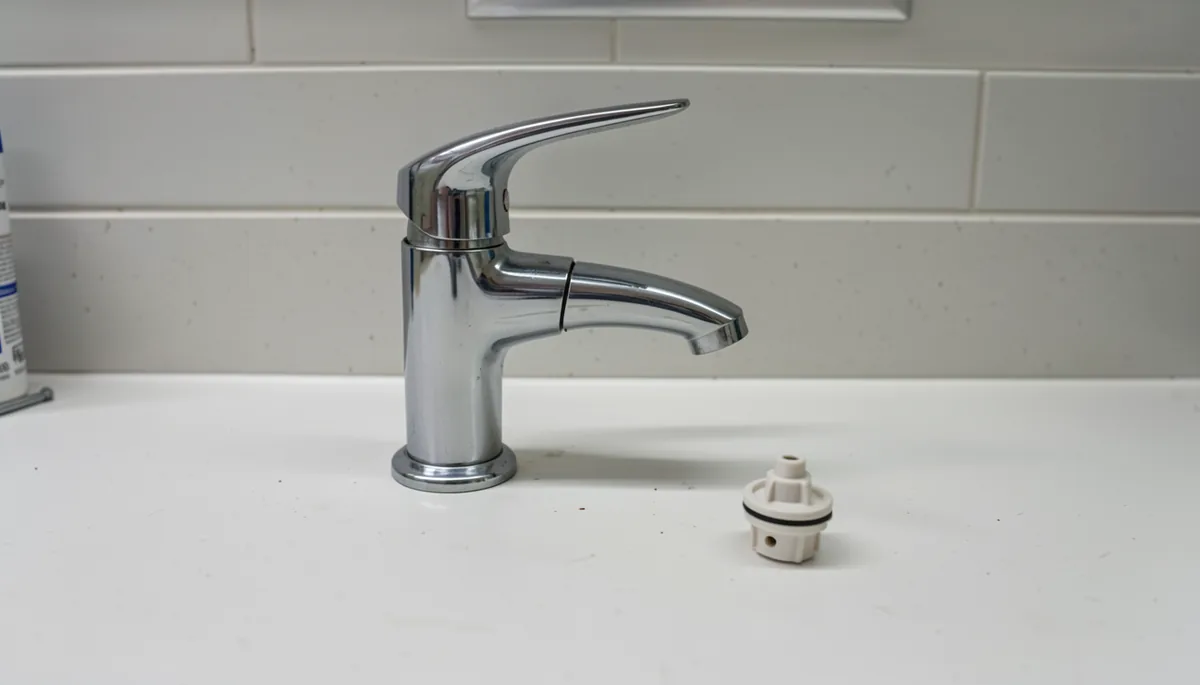

Как заменить картридж в смесителе: последовательность действий

Перед заменой картриджа в смесителе необходимо подготовить инструменты и материалы, такие как новый запорный механизм, плоская отвертка, разводной ключ, плоскогубцы, плотная резина.

Первый шаг – перекрыть подачу холодной и горячей воды, чтобы предотвратить затопление. Под ручкой находится декоративная заглушка, которую нужно просто вставить в отверстие. Чтобы снять его, используйте отвертку, чтобы вытащить деталь.

Под крышкой находится винт, удерживающий рычаг керамического замка. Открутите его, а затем осторожно снимите крышку. Под рычагом находится зажимная гайка, которую можно легко открутить рукой. Не используйте никаких инструментов, чтобы не повредить внешнюю поверхность и резьбу. Под гайкой находится декоративное кольцо и обычная гайка, которую можно открутить разводным ключом.

Рычаг и его компоненты могут заклинить в корпусе смесителя, что затруднит его извлечение. Это происходит из-за окисления или ржавчины. Чтобы решить эту проблему, на затирку можно нанести горячую воду. Составы, содержащие кислород или уксус, также могут помочь. Резьбовое соединение можно также нагреть феном.

В качестве первого шага используйте отвертку для удаления декоративной заглушки, которая просто вставляется в отверстие

Рычаг можно открутить с помощью гаечного ключа. Чтобы не повредить корпус изделия, его следует предварительно накрыть тканью. Иногда в какой-то момент по крану ударяют молотком.

Теперь можно извлечь и осмотреть сам картридж. Для этого осторожно покачайте элемент вверх и в сторону. Если на нем обнаружены трещины, сколы или другие видимые повреждения, он должен быть заменен на новый.

Перед заменой картриджа в смесителе на новый необходимо очистить внутреннюю часть смесителя от мусора. Новый картридж вставляется путем вдвигания выступов устройства в пазы корпуса смесителя. О правильной установке элемента будет свидетельствовать характерный щелчок, для достижения которого потребуется приложить некоторые усилия. Затем необходимо закрутить крепежную гайку и кольцо. Последним шагом является установка рычага, а затем его закрепление винтом. Затем отверстие следует закрыть декоративной заглушкой.

Декоративная гайка под рычагом легко откручивается рукой.

Однорычажные смесители считаются долговечными. Однако если удобный однорычажный смеситель начинает протекать или плохо смешивает горячую и холодную воду, необходимо заменить внутренний керамический картридж.

Замена картриджа в смесителе

Однорычажные смесители считаются долговечными. Однако если ваш удобный однорычажный смеситель начинает подтекать или смешивание горячей и холодной воды плохо регулируется, внутренний керамический картридж следует заменить.

Перед покупкой нового картриджа проконсультируйтесь с продавцом, который поможет вам выбрать подходящую модель для вашего крана.

Инструменты для работы Полумесяц или специальный гаечный ключ, шестигранный ключ, отвертка или маленький нож.

Ремонт смесителя с керамическим картриджем

Снимите красно-синюю пластиковую заглушку, которая указывает направление движения клапана. Для этого подденьте его под край отверткой.

Следующие симптомы указывают на необходимость замены:

Картридж для крана – виды, как заменить картридж для крана

Картридж является неотъемлемой частью современных сантехнических приборов. Его задача – регулировать интенсивность и температуру потока воды. Картридж крана выпускается в различных вариантах, в зависимости от конструкции, материала изготовления и размера. Если есть проблемы с водопроводом, потребуется замена внутренней части смесителя. В статье мастер сантехник расскажет о его строительстве и замене.

Картридж является одной из самых важных частей кран и выполняет очень важную функцию. Без этого система не будет работать. Именно картридж регулирует давление и температуру воды. Он выглядит как небольшой пластиковый цилиндр с тремя отверстиями внизу и штифтом наверху. Через эти отверстия поступает горячая и холодная вода.

Внутри картриджа находится пластина, которая при вращении заставляет воду перемешиваться. При движении пластины давление воды меняется. Вместо тарелки можно использовать небольшой шарик, который катается, чтобы закрыть вход горячей воды и выход холодной воды. Ручка в верхней части является продолжением ручки крана.

Типы кранов .
Учитывая принцип работы, различают следующие типы картриджей:

Для Однорычажная мешалка – Управление водой осуществляется одним рычагом; однорычажные смесители используются в ванных, кухнях;
Для душевых кабин – устанавливаются только смесители с двумя рукоятками;
Для термостатический смеситель – человек сам устанавливает постоянную температуру и давление.

Существует два типа картриджей:

Шариковые патроны. Внутри находится шарик, который под действием ручки переворачивается и закрывает одно или два отверстия одновременно. Вода поступает в эти отверстия, одно для горячей, другое для холодной воды. Таким образом, вода перемешивается. Кроме того, мяч изменяет давление воды в системе водоснабжения;
Дисковый картридж. Вместо мяча используется диск, также называемый диском. Сам диск имеет меньший диаметр, чем корпус картриджа, что позволяет ему вращаться и перемещаться внутри. Когда диск вращается, он закрывает одно из отверстий, и из крана выходит более теплая или более холодная вода. При перемещении диска регулируется напор воды. Внутри керамического картриджа установлены только диски, картриджей с керамическими шариками не существует.

Основное различие между двумя типами картриджей заключается в следующем: шаровой картридж устанавливается, если смеситель рычажного типа, в то время как дисковый картридж прекрасно подходит как для рычажных, так и для двуручных смесителей.
Внутренняя часть детали состоит из металлической или керамической пробки. Керамические вставки считаются долговечными. В них встроены два или три керамических диска, которые довольно прочно сцепляются между собой. Эти диски имеют три отверстия для регулировки температуры и напора. С керамическим элементом возникает меньше проблем, регулировка воды происходит плавно и практически бесшумно. Однако если между пластинами попадет песок и керамическая вставка перестанет работать, ее придется заменить. Детали не подлежат ремонту.
Существуют термостатические картриджи, которые чаще всего устанавливаются в кранах для раковин в кафе или душевых гостиниц. Термостат поддерживает заданную вручную температуру и постоянное давление потока. Термостатические картриджи очень удобны для использования в домах, где есть дети или пожилые люди. Конструкция защищает от ошпаривания в случае прекращения подачи холодной воды. Существуют также специальные вставки для душевых кранов, которые известны как дистрибьюторы. Переключатель работает в 4 или 5 режимах. Поэтому конструкция деталей отличается от других вставок для кранов.
Размеры

Для каждого крана рекомендуется приобретать определенные модели. При выборе картриджа всегда обращайте внимание на диаметр, так как диаметр определяет размер изделия. Наиболее популярные размеры – 28, 32 и 35 мм. Они идеально подходят для использования в качестве кранов для раковины в ванной комнате или на кухне. В смесителях для ванной комнаты часто используются картриджи диаметром от 40 до 46 мм.
Существует ошибочное мнение, что диаметр влияет на прочность детали: чем больше диаметр, тем выше прочность. В фирменных моделях диаметр не имеет никакого отношения к качеству, и долговечность картриджа не зависит от его размера. Однако для большинства сантехнических фитингов, страной-производителем которых является Китай, качество действительно зависит от размера. Обратите внимание, что стандартные размеры (28, 32, 35 и 40 мм) могут не подойти.
Некоторые производители, чья продукция относится к высокому ценовому сегменту, выпускают мешалки для маленьких картриджей, например, 18 или 25 мм.
Аксессуары

Картридж состоит из различных компонентов. Стоит присмотреться к ним повнимательнее:

Важно, чтобы воздух и лишняя влага не попадали внутрь конструкции, поэтому большинство картриджей имеют резиновые уплотнения. Они обеспечивают герметичное соединение между компонентами и предотвращают попадание жидкостей;
Керамические детали быстро повреждаются песком, поскольку нефильтрованная вода содержит его в большом количестве. Металлическая сетка, установленная в отверстиях, предотвращает попадание частиц внутрь;
Переключатель душа является важной частью смесителя. Он перенаправляет поток воды либо на кран, либо на душ. В настоящее время наиболее популярны картриджные переключатели, хотя существуют также катушечные и пробковые переключатели.

Сам картридж состоит из следующих компонентов:

Пластиковый корпус;
Втулка с хвостовиком;
Верхний диск;
Шайба для верхнего диска;
Нижний диск;
Отверстия дополнены резиновыми уплотнителями.

В настоящее время магазины сантехники предлагают большой выбор различных инструментов и деталей. Производители кранов также выпускают картриджи. Стоит обратить внимание на популярных производителей:

Видима. Эта компания занимает одну из ведущих позиций на рынке, она существует уже более 60 лет. Компания Vidima производит превосходные душевые гарнитуры, смесители и комплектующие к ним. Продукция, предлагаемая болгарской компанией, обычно дешевле, чем сантехнические приборы такого же качества от другого производителя. Картриджи этого производителя исключительно керамические.
AM. ПМ. Картриджи этой компании увеличили производительность примерно до 43 л/мин. Стандартные модели имеют вдвое меньшую емкость. Картриджи предназначены для установки в ванной комнате. Если вы захотите принять ванну, необходимое количество воды будет доступно очень быстро. AM. Компания PM выпускает большое количество моделей с термостатом. Патрон диаметром 35 мм считается стандартным, поэтому компания в основном производит детали этого типа.
Oras предлагает самые современные сантехнические технологии. Продукт приобретается как для установки дома, так и для использования в общественных местах. Этой компании доверяют многие люди, потому что она работает на рынке уже долгое время. Единственный недостаток этого продукта – цена, она довольно высока.
Hansgrohe. Продукция этого производителя считается надежной. Запчасти Hansgrohe легко доступны в магазинах, и их покупку часто советуют консультанты. Цена картриджей не самая высокая, но и не бюджетная.
Среди китайских производителей есть ряд заметных производителей, таких как Tivoli и Santide. Но обычно на продукцию нет гарантии, что сильно отпугивает покупателей.

Существует мнение, что импортные картриджи непригодны для нашей воды. Это заблуждение, поскольку продукция известных брендов проходит тестирование и соответствует европейским стандартам качества. Компания Hansgrohe, например, тестирует свою продукцию. Помещая его в солевой раствор на 48 часов, производитель проверяет устойчивость материала и механизма к агрессивной среде.
Авторитетные импортные компании обычно производят высококачественную продукцию и предоставляют хороший гарантийный срок, поэтому стоит обратить внимание на их картриджи.

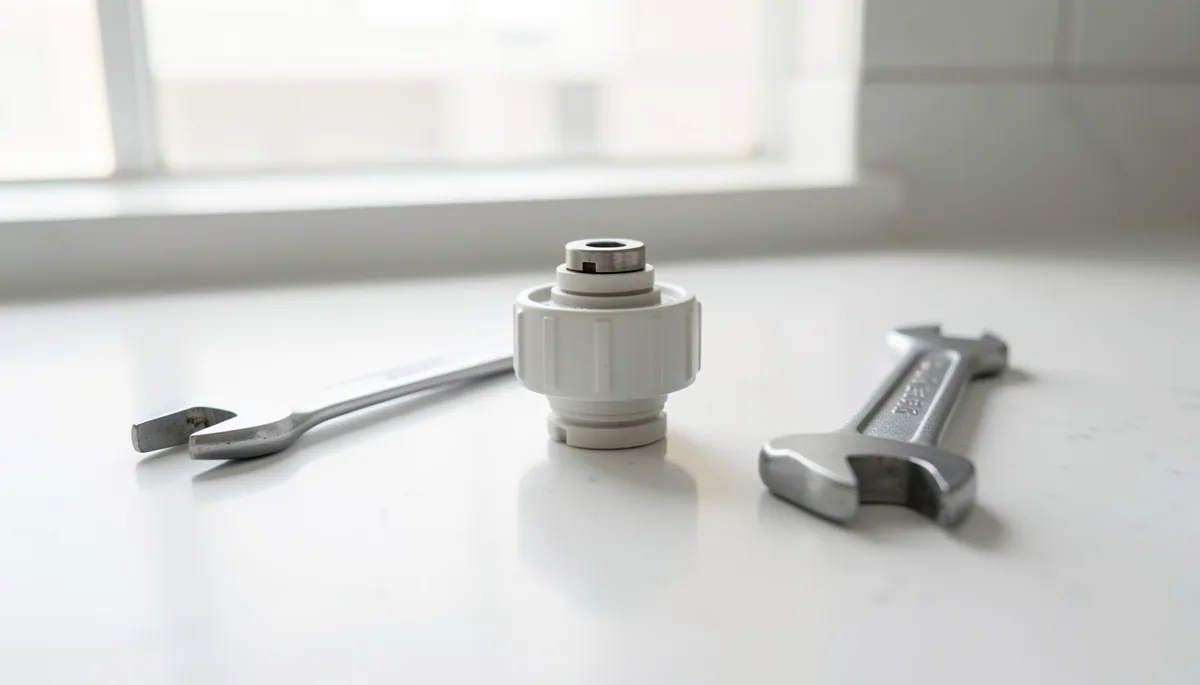

Как выбрать

Если вы решили купить новую батарею, сразу же приобретите сменный картридж. Поломка может произойти в любой момент, и тогда вам не придется бегать в поисках нужной модели по магазинам сантехники. Если запасной части нет, вам придется идти в магазин со старым картриджем. Без него вы рискуете сделать неправильный выбор; маловероятно, что покупатель знает диаметр, высоту и модель. Продавец поможет вам выбрать нужную деталь. Иногда картридж не удается извлечь из миксера. Чтобы не повредить пластиковый корпус, поверхность детали и миксера следует покрыть специальной смазкой. Масло в этом растворе подействует через 2-5 минут, и тогда деталь можно будет удалить без особых усилий.
При выборе картриджа стоит обратить внимание на несколько моментов:

Части разделимы и неразделимы. Обычно в магазинах чаще встречаются несъемные детали, но они не подлежат ремонту; в таких случаях поможет только полная замена картриджа. Разобранные детали можно чистить и смазывать;
Стоит обратить внимание на размер. Размер относится к диаметру, высоте и длине стебля. Если картридж имеет ножку, высота ножки нового и старого картриджа должна быть абсолютно одинаковой. Неправильный размер может привести к тому, что вода в арматуре будет слишком шумной или рычаг будет слишком тугим. Неправильно подобранный картридж может также привести к разрыву душевого шланга и протеканию соединений смесителя;
Пазы и выступы на картридже необходимы для его фиксации в смесителе. Их расположение на старом картридже должно быть точно таким же, как и на новом, иначе деталь нельзя будет отремонтировать.

Конечно, лучше покупать детали у авторитетных производителей. Их гораздо легче найти в магазинах, а срок гарантии на них немаленький;
Обычно крупные, хорошо зарекомендовавшие себя компании имеют сертификат ISO 9001: 2000, наличие которого свидетельствует о соблюдении правил производства. Если этот документ был предоставлен, то продукция, вероятно, хорошего качества;
Есть еще один документ, который необходимо учитывать при покупке картриджа. Это гарантия того, что данная партия деталей была испытана давлением 3,5 атм.

Как установить
Замена картриджа не слишком сложно. Для разборки требуются следующие инструменты:

Плоскогубцы;
Отвертка;
Регулируемый гаечный ключ;
Шестигранное гнездо;
Факел.

Конечно, вам также понадобится новая запасная часть. При замене картриджа следуйте приведенным ниже пошаговым инструкциям:

Перед началом работы отключите подачу холодной и горячей воды;
Затем откройте кран и подождите, пока вытечет оставшаяся вода;
Осторожно снимите пробку с крана; обычно это указывает, с какой стороны подается горячая и холодная вода;
Не торопитесь, так как важно не поцарапать деталь и сохранить ее внешний вид;
Когда вы снимите заглушку, вы увидите крепежный винт, который следует выкрутить шестигранным ключом;
Если смеситель был установлен давно, вероятно, что резьба загрязнена ржавчиной; можно попробовать удалить этот налет с помощью специальной смазки, которая используется для снятия картриджа;
Снимите ручку смесителя, под ней находится защитное кольцо, которое необходимо открутить, для этого не нужны инструменты, это можно сделать вручную;
Открутите крепежную гайку гаечным ключом или разводным ключом;
Только после этого можно извлечь поврежденную кассету;
Перед установкой новой детали необходимо очистить внутреннюю поверхность и детали мешалки;
В месте установки нового картриджа не должно быть следов ржавчины, а пазы и выступы на картридже должны плотно прилегать друг к другу, иначе это приведет к поломке смесителя;
После замены картриджа его детали необходимо собрать;
Сначала затяните зажимную гайку гаечным ключом;
Закрепите защитное кольцо рукой и зафиксируйте рукоятку мешалки;
Для фиксации крепежного винта необходим шестигранник;
Наконец, штекер установлен.

Замена картриджа – это очень простая задача. Инструменты, которые используются в этой работе, можно найти в доме каждого. Все, что вам нужно сделать, это разобрать компоненты и собрать их после замены. Более сложной частью является выбор картриджа. Однако если приобрести качественный картридж, который по всем параметрам соответствует старому, можно быть уверенным, что батарея прослужит долго.
Как его использовать

Чтобы предотвратить выход из строя смесителя, необходимо соблюдать несколько правил:

Картриджи часто выходят из строя при воздействии слишком агрессивной водной среды. В воде много песка и других примесей. Керамические пластины в картридже перестают работать из-за частиц песка. Если деталь не разобрана, ее придется выбросить, когда она сломается, а детали нельзя будет отремонтировать или заменить. Это будет неудобно, так как во время ремонта вода будет перекрыта, и вы не сможете ею пользоваться;
Чтобы избежать этой ситуации, вы можете установить фильтрЧтобы избежать такой ситуации, можно установить фильтр для защиты воды;
Многие забывают о том, что важно периодически промывать кран. Не реже одного раза в год детали следует очищать специальным раствором или моющим средством для мытья посуды. Уксус является отличным средством для удаления известковых отложений. Смочите тряпку в уксусе и аккуратно удалите накипь. Не используйте металлические губки или мочалки, так как они могут повредить защитный слой;
Заглушки на картридже очищаются таким же образом, с помощью уксуса, мягкой щетки и моющего средства. Сменные пластины картриджей рекомендуется смазывать специальными растворами, содержащими масло. Если детали треснули или шток отломан, его не следует чистить и использовать;
Картриджи термостата иногда могут сбиваться, просто измените настройку. Вы можете легко сделать это самостоятельно;
Иногда кран протекает после замены картриджа. Это может быть вызвано песчинкой, попавшей между деталями, или неправильно подсоединенной гайкой. Поэтому при возникновении такой проблемы арматуру необходимо снова разобрать и провести внутреннюю обработку;
Будьте осторожны с ручкой. Детали часто ломаются из-за резкого давления поступающей воды.

Правильная замена картриджа поможет значительно продлить срок службы смесителя. Все, что вам нужно сделать, – это внимательно прочитать инструкцию производителя и следовать правилам выбора, установки и эксплуатации деталей.
Человек, не являющийся сантехником, сможет легко заменить картридж и отремонтировать смеситель в ванной или на кухне самостоятельно.
Смотреть видео
В статье – Как заменить картридж в однорычажном смесителе

Заклинившая ручка в мгновение ока

Как заменить картридж для смесителя в ванной?

Снятие декоративного колпачка смесителя с помощью отвертки

Вот как выглядит отверстие под декоративной пластиной

Снятие крепежной гайки с мешалки

Смеситель для кухни Blanco TALOS-S

Ниже показано, как извлечь картридж.

Заклепанная ручка в разрезе

Установка картриджа в смеситель

Закручивание винта обратно

Установка декоративной планки

Технические данные (диаметры) различных смесительных вставок

Диаметр – 45 мм;
Высота с ножкой – от 60 мм до 65 мм;
Высота вставки без штока – от 47 мм до 50 мм.

Вот как выглядит картридж с пластиной

Как работает картридж с пластиной

Керамическая вставка для смесителя GROHE

Типичный картридж для однорычажного смесителя

Картриджи для смесителей для душа

Керамическая вставка для батареи

Смеситель для душа

Картридж однорычажного смесителя

Картридж термостатического смесителя

Термостатический картридж

Регулировка термостатического картриджа

Капает из аэратора из-за неисправного смесителя (фото только для примера)

Картридж имеет неправильный размер. Диаметр носика немного меньше диаметра выходного отверстия картриджа или шток длиннее, чем необходимо. В результате рычаг не может правильно вращаться вокруг своей оси;
Если кран издает сильный шум, это вызвано резким падением давления в системе. В большинстве случаев достаточно заменить прокладку в головке крана. Рекомендуется проверять состояние прокладки каждые несколько месяцев.

Китайский картридж с пластиковым штоком

Канавки в картридже и смесителе

Основные факторы, приводящие к неудачам:

Типы картриджей для кранов

Картриджи для кранов бывают 2 типов:

Мяч .

Ядро напоминает полый шар с небольшим отверстием в верхней части и двумя отверстиями в нижней. Мяч сидит на своеобразном сиденье, которое сделано из очень прочного резинового материала.

Седло оснащено отверстиями для подачи воды, готовой к смешиванию. Плотное прилегание шара к седлам обеспечивается высоким давлением воды, а вращение – рычагом смесителя.

Диск

С керметными пластинами – Пластины можно перемещать, чтобы регулировать давление и температуру воды. Давление отсекается путем плотного прилегания выступа верхней пластины к отверстиям в пластине, расположенной ниже.
