Как превратить компьютерный монитор в телевизор

Как ЭЛТ, так и ЖК-мониторы можно преобразовать в телевизоры. Самое главное, чтобы устройство имело вход VGA, через который будет передаваться изображение с приемника. Приемник можно разместить внутри или на корпусе (используйте клей или маленькие винты). В первом случае будьте готовы разобрать корпус устройства и впаять в него дополнительные компоненты – не каждый справится с такой процедурой. В этой статье мы рассмотрим только те методы, которые могут быть использованы абсолютно любым пользователем.

Преобразование старых мониторов в телевизоры

несколько мониторов

У многих людей может быть старый монитор, который когда-то был подключен к системному блоку компьютера. Вы можете дать старому дисплею новую жизнь, превратив его в средство для просмотра телевизора, например, на даче или в гараже. В этой статье вы узнаете, как превратить монитор в телевизор без сложных манипуляций с материнской платой.

Но когда я подключил приставку к телевизору, я был немного разочарован яркостью изображения, и приставкой было немного сложно пользоваться, но она помогла. Возможность дистанционного управления со смартфона или планшета. В итоге приставка превзошла мои ожидания, поскольку ее хватило для просмотра горстки видео с домашнего сервера, но функциональность приставки оказалась гораздо шире, и фактически эта маленькая коробочка превратила обычный телевизор в компьютер, управляемый с помощью пульта дистанционного управления.. Зачем я все это делаю? Читайте дальше, и вы все поймете.

Немного о мониторе

Поскольку мои родители не любят выбрасывать технику, монитор Samsung SyncMaster (ЭЛТ-монитор) после покупки ЖК-монитора был аккуратно убран на хранение в садовый сарай и благополучно там забыт. В очередной раз, разбирая “склад хлама”, отец наткнулся на монитор и поинтересовался, можно ли на нем посмотреть новости в коттедже. Но ответ он мог получить только от своего старшего сына, то есть от меня, что он и сделал, позвонив мне однажды вечером.

Сам монитор:

Монитор Samsung Sync Master

Потому что монитор, говоря простым языком, это катодно-лучевая трубка с разверткой без радиоприемника, который есть у телевизора, и без звуковой системы. Другими словами, это телевизор, но упрощенный и без некоторых его компонентов. Фактически, монитор содержит только блок питания, блок сканирования и распределитель видеосигнала. Единственным источником сигнала является разъем VGA(D’SUB), который передает аналоговый сигнал. Что это значит? А это значит, что нам остается найти устройство, которое будет источником сигнала.

Если у вас более новый монитор, это, вероятно, будет еще проще, потому что некоторые мониторы, если мы говорим о ЖК-дисплее, имеют динамики, а более новые мониторы имеют вход HDMI. Если у вас есть такой монитор, у вас есть очень широкий выбор вариантов, как превратить его в телевизор.

Я постараюсь изложить все очень коротко и по существу.
1. Возьмите монитор, желательно с соотношением сторон 16;9 или 16;10.. очень хорошо, если в нем уже есть встроенные динамики.

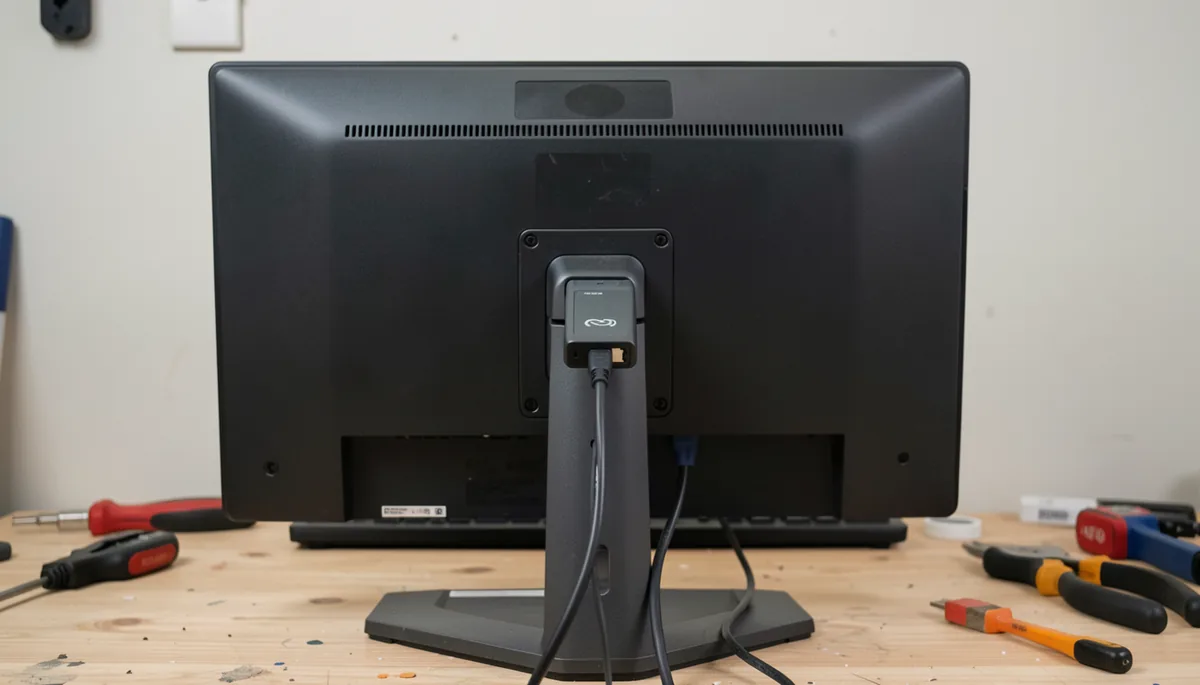

2. Приобретите цифровой телевизионный приемник. DVB-T2
3. Адаптер от HDMI – VGA.
4. Любые компьютерные колонки, если они не встроены в монитор.

Телевизор с компьютерного монитора.

Я постараюсь быть очень кратким и ясным.
1. Возьмите монитор с соотношением сторон в идеале 16;9 или 16;10. очень хорошо, если в нем уже есть встроенные динамики.
2. Вы покупаете цифровой телевизионный приемник. DVB-T2
3. Адаптер от HDMI – VGA.
4. Любые компьютерные колонки, если они не встроены в монитор.

Итог по цене;
1. 17 квадратных монитора от 300 до 700 рублей,
19-20 от 800 до 2000 рублей.У меня есть 20 дюймов 52 см, 16;10 брал за 1300 руб.)
2. Цифровой ТВ-тюнер от 500 до 800 рублей ( Я получил 590 рублей..)
3. Адаптер от 200 до 400 рублей ( Я получил 250 рублей..)
4. Акустические системы от 200 рублей.

Подключить приемник к монитору непросто,
Есть проблема, позвольте мне объяснить:

1. Подключаем ресивер к телевизору.
2. Переключение системы с PAL в NTSC..
3. Установите разрешение 480.
4. Отсоедините декодер от телевизора. не выключая его Подключите адаптер к разъему HDMI.
5. Возможно, вы не сразу сможете увидеть изображение на мониторе. 640и подождите, пока не появится изображение. 5 секунд. Затем переключитесь на 720ри оставить все как есть.

Если у вас есть вопросы, пожалуйста, свяжитесь со мной, и я все объясню.

Я приготовила этот телевизор для своей мамы на лето.
Он включает все с пульта дистанционного управления телевизора приставки в подаче изображения и звука в установленный монитор и акустику, а при отсутствии сигнала выключаются и звук также регулируется приставкой, в нем есть USB Можно просматривать фотографии и видео. Звук очень хорош с сабвуфером, особенно на музыкальных каналах.
Я закрепил провода капроновыми хомутами сзади, позже я куплю пластиковую распределительную коробку за 70 рублей и спрячу все провода там.

Универсальный скалер настолько удобен, что перемычки позволяют изменять разрешение, каналы и другие настройки в соответствии с таблицей, приведенной производителем. Стандартное напряжение питания составляет 5 В, а перемычки в комплекте переключают напряжение питания матрицы.

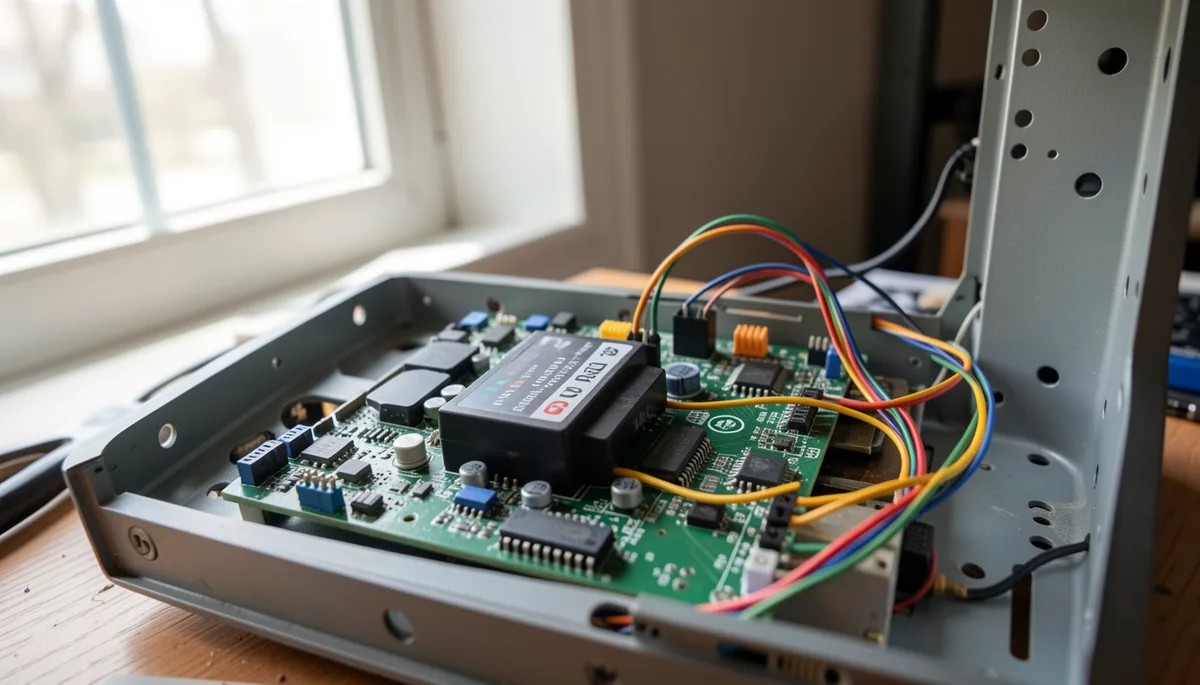

Переделка старого монитора, в том числе сломанного

Этот метод также подходит для устройств, вышедших из строя. Самое главное – матрица не должна быть повреждена. Это потребует замены частей аппаратной “начинки” монитора на новые детали.

Необходимо будет настроить параметры устройства:

  • универсальный скалер (контроллер);
  • Контрольная карта;
  • Кабель LVDS.

Универсальный скалер удобен тем, что перемычки позволяют изменять разрешение, каналы и другие настройки в соответствии с таблицей, предоставленной производителем. Стандартное напряжение питания составляет 5 В, а для переключения напряжения питания матрицы используются перемычки.

Каждый контроллер обычно поддерживает большинство матриц, хотя несовместимость все же может возникнуть – необходимо знать модель матрицы (информацию можно найти под штрих-кодом после снятия крышки корпуса). Плата управления, в свою очередь, обеспечивает функциональность кнопок.

В продаже еще много скалеров старого типа, которые работают только с аналоговым сигналом. Поскольку цифровое телевидение уже стало популярным, необходимо выбрать плату, которая будет поддерживать новый тип телевидения.

Таким образом, практически любой монитор, даже ЭЛТ-монитор, можно использовать в качестве ТВ-приемника. Это можно сделать с помощью декодера (вместе с переходником с HDMI на VGA) или USB-приемника в сочетании с мини-ПК. Также можно, самостоятельно или обратившись в мастерскую, заменить заводскую “начинку” монитора на универсальный скалер в сочетании с кабелем LVDS и платой управления.

Перед подключением кабеля всегда отключайте оба устройства от сети!

Подключение телевизора к компьютеру

Телевизор удобно использовать в качестве монитора, если его экран имеет разрешение не менее 1920×1080. В противном случае изображение на нем будет крупнозернистым, и его трудно будет рассмотреть с близкого расстояния. Перед подключением проверьте разъемы на телевизоре и видеокарте, так как их тип определяет подключение:

  • VGA – с помощью кабеля VGA к порту Out Out на компьютере и порту Input на телевизоре.
  • HDMI – Это цифровой сигнал наилучшего качества.
  • DVI – Перед покупкой кабеля проверьте тип имеющегося разъема (D – цифровой, A – аналоговый, I – универсальный).
  • S-video – Передает аналоговый сигнал нормального качества.
  • Композитный – низкое качество сигнала, требуется кабель “cinch”. Установите настройки видеокарты для получения изображения в композитном режиме.

Видеопорты на телевизоре

Если вы хотите использовать телевизор в качестве второго экрана, порт VGA на видеокарте будет занят кабелем от основного дисплея. Затем подключите телевизор к разъему DVI с помощью переходника DVI – VGA, который обычно поставляется вместе с видеокартой.

Не забудьте отключить оба устройства от сети перед подключением кабеля!

После успешного подключения телевизора в качестве монитора перейдите к настройкам экрана, щелкнув правой кнопкой мыши на рабочем столе. Установите разрешение, при котором изображение будет наиболее четким. Если телевизор подключен параллельно с основным дисплеем, выберите, должно ли изображение дублироваться или расширяться на оба экрана.

Несколько более сложный путь самостоятельной установки подробно описан коллегой на ресурсе Mysku.ru. Давайте вкратце пройдемся по нему.

Превратите старый монитор в телевизор

Превратите старый монитор в телевизор

В классической русской квартире телевизор – это голова. Обычно его устанавливают в каждой комнате. В общем, никогда не помешает иметь дополнительный экран, особенно если он уже есть в виде старого ЖК-монитора.

Существует довольно много способов использовать монитор в качестве телевизора. Вы можете приобрести приставку, например, Roku. Вы можете немного растянуть бюджет и подключить к старому другу мини-компьютер, например Raspberry Pi. Однако есть и более радикальный метод, похожий на превращение магнитофона в mp3-плеер.

Почти все ЖК-мониторы имеют интерфейс ввода-вывода под названием LVDS. Если снять крышку с монитора и залезть внутрь, вы увидите, что разъемы находятся на отдельной плате. Эта плата соединена с остальным оборудованием через довольно гибкий IDE-шлейф, аналогичный тому, что используется в жестких дисках.

Для модернизации монитора необходимо приобрести карту расширения для этого интерфейса, которая имеет встроенный видеодекодер. Такие устройства можно приобрести, например, здесь или здесь. Декодер и его выход позволят вам напрямую воспроизводить аналоговое телевидение (а в случае более продвинутой платы – цифровое телевидение), без необходимости использования различных декодеров или даже компьютера.

Технические характеристики платы:

  • Частотный диапазон 48,25-863,25 МГц.
  • Система цветности – PAL / SECAM / NTSC.
  • Аудиосистема – B/G, D/K, l, M/N, NICAM/A2, BTSC.
  • Количество каналов – 200.
  • Телетекст – 10 страниц (макет 39 – 10 страниц, макет 59 – 1000 страниц).
  • Формат видеовхода (VGA, HDMI) – до 1920 × 1080 @ 60 Гц.
  • Поддерживаемые разрешения видео – 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
  • Выходная мощность аудиоусилителя – 2 × 2,3 Вт (40) 1 HD + N < 10% @ 1 КГц.
  • Напряжение питания – 12 В.

Входные разъемы:

  • Питание – 12 В.
  • Вход VGA.
  • Вход HDMI.
  • Композитный видео- и стереофонический звуковой вход.
  • Аудиовход при использовании телевизора в качестве монитора компьютера.
  • Выход для наушников.
  • Вход USB (для обновления прошивки).
  • Вход для антенны или кабеля.

В принципе, на этом самый простой способ заканчивается: вы возвращаете купленную плату и монитор в сервис по ремонту AV-оборудования. Через некоторое время, заплатив небольшую сумму денег, вы получите в свои руки новый телевизор. Вам нужно только установить его и подключить антенну или кабель кабельного телевидения.

Несколько более сложный способ самостоятельной установки был подробно описан коллегой Mysku.ru. Давайте вкратце пройдемся по нему.

  1. Первое, что необходимо сделать, это снять заднюю крышку монитора.
  2. Найдите необходимую удлинительную пластину и снимите ее, отсоединив от кабеля. Предупреждение. При демонтаже необходимо соблюдать особую осторожность, так как плоский кабель может быть поврежден даже при неловком сгибании.
  3. При этом можно определить точное обозначение матрицы и найти прошивку для нее, а также определить напряжение питания.
  4. Затем необходимо подключить новую плату. Есть два варианта: заказать подходящий шлейф у китайцев или припаять его. Второй процесс долгий и утомительный, но для человека с паяльником нет ничего невозможного. Это дешевле и быстрее. К сожалению, расположение выводов необходимо искать для каждой конкретной модели.
  5. Далее вам нужно будет решить, стоит ли вносить изменения в дело. Новый, за счет наличия встроенного декодера для аналогового и/или цифрового ТВ, будет более громоздким, чем предыдущий. Кроме того, в корпусе необходимо будет сделать дополнительные отверстия для новых разъемов.
  6. После установки определите напряжение, которое плата будет подавать на матрицу, и установите его с помощью перемычки (см. руководство пользователя приобретенного устройства).
  7. Плата получает питание от внешнего источника питания. Требуется напряжение 12 В – это напряжение необходимо для работы блока питания монитора. Поэтому при желании вы можете подать питание на плату и избавиться от лишних кабелей.
  8. Плата, которую вы покупаете для модернизации, обычно имеет инфракрасный приемник (или опцию) и пульт дистанционного управления. В самых дешевых моделях вам придется позаботиться о том, чтобы разместить приемник на передней панели устройства, или даже отправиться за ним в ближайший магазин. Для более дорогих карт приемник может быть подключен к внешнему порту, как это было в старых PCI ТВ-тюнерах. Он не требует вырезов и может быть размещен в любом месте. Обычно используется фотодетектор TSOP1736. Фото: shop.redbomb.ru
  9. После установки вы можете включить только что приобретенный телевизор и выполнить настройку в соответствии с инструкциями. Если китайцы вдруг пришлют вам руководство на своем родном языке, стоит обратиться к Рунету. К счастью, на его страницах представлены все основные модели таких устройств.
  10. Давайте использовать его!

Хотя могут возникнуть проблемы с установкой и настройкой, такая модернизация монитора стоит того. У многих людей есть старые, неиспользуемые 17- и 19-дюймовые устройства. Цена таких устройств на вторичном рынке довольно низкая, а качество изображения часто не уступает новому телевизору. Это идеальный телевизор для кухни, небольшой комнаты или загородного дома по минимальной цене – от $15 до $60, в зависимости от комплектации и функциональности.

Пожалуй, главной трудностью для новичка является отсутствие специальных навыков. Например, не каждый сможет припаять модуль или подключить компонент. Чтобы избежать ошибок, следуйте инструкциям или обратитесь за профессиональной помощью. Вам не понадобится системный блок, если у вас есть экран и блок питания для него.

Монитор в качестве телевизора

Многие могут подумать, что превратить монитор в телевизор невозможно, но это не так. Этот план потребует некоторого свободного времени. Давайте начнем с выбора монитора – какой из них лучше всего подойдет для этих функций?

Эксперты провели обширные тесты, проверив производительность огромного количества различных мониторов, мы предлагаем вам ознакомиться с результатами, чтобы принять объективное решение. Лидером является популярный южнокорейский производитель Samsung. Преобразовать такой дисплей в телевизор довольно просто.

Второе место делят между собой Sony и LG, предлагая потребителям обновленный экран с эксклюзивным дизайном. Первый вариант – использовать монитор компьютера в качестве экрана телевизора, независимо от производителя.

При использовании монитора в качестве телевизора необходимо учитывать такой параметр, как разрешение экрана. Очевидно, что если он высокий, то качество изображения будет соответствующим.

Пожалуй, главной трудностью для новичка все же является отсутствие специальных навыков. Например, не каждый сможет припаять модуль или подключить компонент. Чтобы избежать ошибок, следуйте инструкциям или обратитесь за помощью к специалисту. Вам не нужна система, только экран и блок питания.

Современные ЖК-мониторы с диагональю 17 – 20 дюймов лучше всего подходят для преобразования в телевизор. Особенно качество изображения у продукции бренда:

Какие мониторы подходят для трансформации?

Современные ЖК-мониторы размером 17 – 20 дюймов лучше всего подходят для превращения в телевизоры. Особенно высоким качеством изображения обладают продукты этих марок:

  1. Sony.
  2. Samsung.
  3. LG.

Важно, чтобы дисплей имел широкий угол обзора. В противном случае вы сможете смотреть телепередачи, только сидя перед ним. Компьютерные мониторы не всегда имеют широкие углы обзора, поэтому для понимания целесообразности конверсии важно оценить этот фактор.

Для преобразования можно также использовать 17-20-дюймовый ЭЛТ-монитор. Но только если изображение на экране не потеряло своей яркости и четкости. Не следует использовать оборудование с размытым, нечетким изображением, его проще выбросить.

Если выданный после покупки новый дисплей современный, качественный и имеет большую диагональ, то его лучше не переделывать, а использовать как монитор на другом компьютере или продать. Вырученные от продажи средства можно использовать в качестве части оплаты за новый телевизор.

Если порты на ваших устройствах не совпадают, купите один из специальных адаптеров:

Как еще можно смотреть телевизор на мониторе

Почти все способы просмотра телевизора на экране (или компьютере) предполагают подключение специального тюнера, который принимает и обрабатывает телевизионный сигнал в форме, пригодной для компьютера. Но есть некоторые нюансы. Давайте рассмотрим некоторые другие возможности просмотра телевизора на мониторе компьютера.

Если ваш монитор оснащен разъемом USB

Вам не придется возиться с различными интерфейсами. На рынке существуют тюнеры, которые можно подключить к монитору через USB. Это небольшие устройства, напоминающие флэш-накопитель USB.

USB DVB-T2 тюнер

Большинство из них используют шину USB для передачи звука. Тюнер также подключен к антенне.

Тюнер micro-USB DVB-T2

Есть только один недостаток – вы не можете одновременно наблюдать за радиоволнами и заражать устройство.

Через компьютер

Вы также можете подключить тюнер к компьютеру и использовать его для просмотра и обработки цифрового телевидения, записи любимых программ и даже прослушивания FM-радио.

USB-тюнер

Такие тюнеры подключаются через порт USB (для этого декодер должен быть совместим со слотом расширения PCMCIA). Чтобы устройство правильно работало с конкретной операционной системой, к нему прилагается специальное программное обеспечение (драйверы и программа установки ПО). Кроме того, они подключаются к антенне и имеют пульт дистанционного управления для удобства эксплуатации.

Использование интеллектуального декодера

К монитору также можно подключить интеллектуальный декодер. Обычно это используется для превращения телевизора в своего рода компьютер, позволяющий выходить в Интернет и смотреть каналы онлайн.

декодер smart-TV

Однако иногда имеет смысл подключить его к компьютеру, если ваш монитор имеет высокие технические характеристики и производительность страдает.
