Вертикальная проекция строительных лесов как рассчитать

Длина стены в этом примере составляет 21 метр, а тип конструкции – каркасная. Тогда высота секций составит 2 метра, и вам понадобится 11 секций, чтобы покрыть всю стену. Поэтому для оценки количества квадратных метров строительных лесов высота 8 метров умножается на длину 22 метра, что в сумме дает 176 м2. Если мы добавим к этому формулу: 8*22=176 m2.

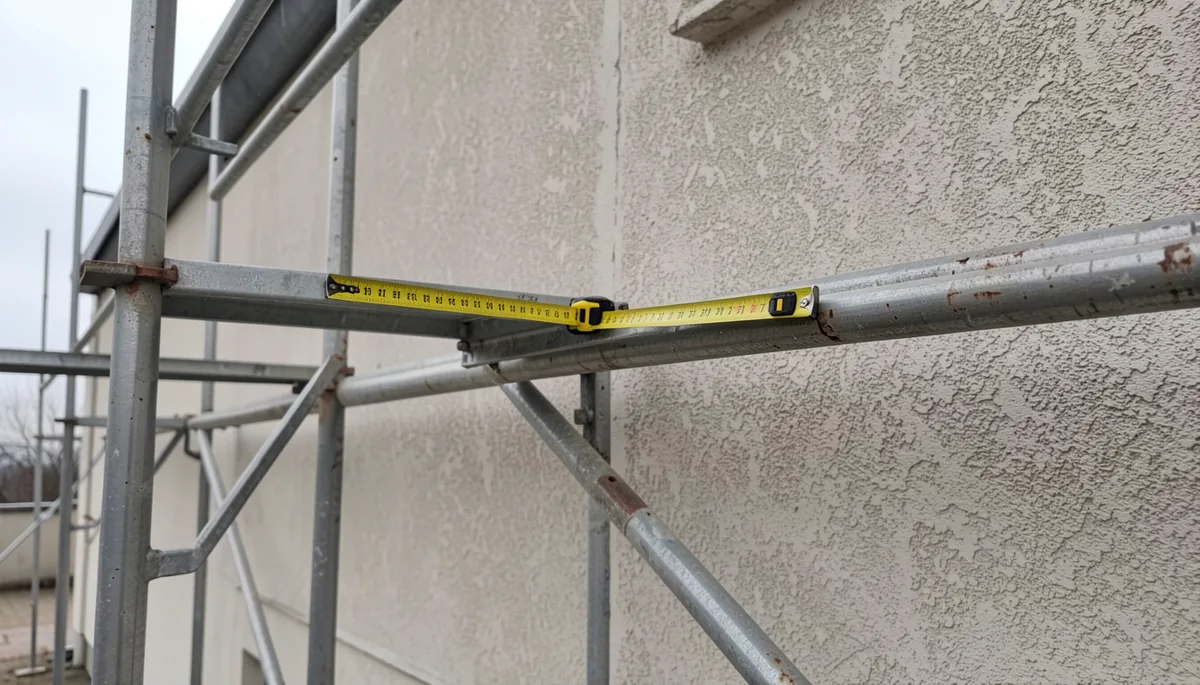

Как рассчитать поверхность строительных лесов?


Строительные леса – это временная конструкция из металлических стержней и деревянных подмостей, используемая для размещения материалов и проведения монтажных работ самими строителями. Такие конструкции устанавливаются как снаружи, так и внутри здания для отделки различных поверхностей.

Чтобы заказать строительные леса, необходимо правильно рассчитать площадь их поверхности. Стоит подробнее рассмотреть, как это делается и что необходимо учитывать.


Как правильно рассчитать строительные леса по ГЭСН 08-07-002-1 и ГЭСН 08-07-002-2? Например, работы ведутся на высоте 17 м, необходимо проложить 15 м трубопровода.

Как рассчитать вертикальную проекцию строительных лесов?

img imgimg img

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Как правильно рассчитать установку строительных лесов по сметам ГЭСН 08-07-002-1 и ГЭСН 08-07-002-2. Например, работы ведутся на высоте 17 м, необходимо смонтировать 15 м трубопровода.

Ответ: Если внутренние леса не покрыты сплошными настилами по всей площади помещения, то их монтаж и демонтаж рассчитывается по площади вертикальной проекции лесов на стены, а стоимость их возведения – по единичной расценке 02 таблицы 07-001 как наружных лесов для отделочных работ. (GESN 2001-08, Техническая часть. 2. принципы расчета количества работы, пп. 2.15). Площадь вертикальной проекции наружных инвентарных лесов рассчитывается путем умножения высоты – разницы между нижней плоскостью шпалы и верхней опалубкой – на ширину опалубки.
При высоте лесов более 16 м стандарты 0807-01-01 и 0807-01-02 применяются для всей площади лесов, а 0807-01-04, включая прибавку на каждые 4 м высоты, – для площади более 16 м.
При высоте 17 м разница составляет 17-16=1 м:4=0,25 раза. Округляем до целого числа, т.е. до 0, и получаем высоту 4х0=0м, по которой должен применяться ГЭСН 0807-01-04, т.е. в данном случае мы не применяем стандарт. Значения округлены в соответствии с требованиями SN 528-80.

Все начинается с определения основных параметров, необходимых для расчетов. К ним относятся:

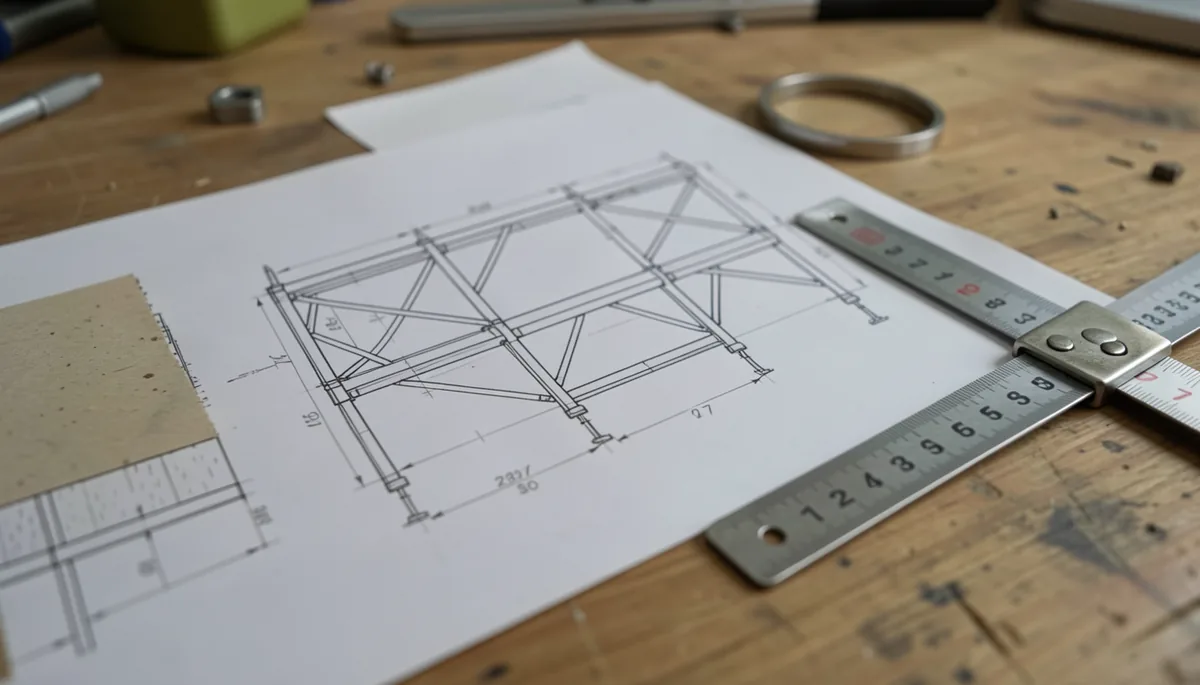

Пример расчета строительных лесов

  1. Определите общее количество уровней. Предположим, что высота одного уровня составляет 2 метра. Поэтому возьмите высоту работ и разделите ее на два. Например, высота фасада (стены) составляет 20 метров, поэтому будет 10 уровней. Если высота составляет 21 метр, добавьте 1 метр и установите количество уровней 11, чтобы соответствовать нормам безопасности.
  2. Количество отсеков должно быть определено аналогичным образом. Для этого разделите длину фасада (стены) на 3. Пусть длина составляет 30 метров, тогда количество пролетов равно 10, так как 30:3=10.
  3. Общая площадь здания рассчитывается отдельно. Это просто: DxW. В нашем случае 20×30=600 м2. Это необходимо для расчета стоимости покупки/аренды строительных лесов – как правило, цена указывается за квадратный метр.
  4. Расчет нагрузки на каждый уровень. Что нужно учитывать, описано выше. Эти данные необходимы для определения размеров поперечного сечения элементов лесов и количества анкерных кронштейнов, используемых для крепления лесов к фасаду.

Первый и наиболее распространенный вариант расчета строительных лесов – это расчет по площади. В этом случае конечные значения напрямую зависят от таких компонентов, как:

От теории к практике

Для удобства рассмотрим пример расчета строительных лесов:

  • Будем считать, что высота стены составляет семь метров. Поэтому нам нужно возвести конструкцию высотой восемь метров. Каждый уровень составляет два метра, поэтому потребуется четыре уровня.
  • Длина стены составит двадцать один метр. В этом случае необходимо руководствоваться типом конструкции. Это связано с тем, что размеры секций в разных типах отличаются. Например, тип рамы может быть 2, 2,5 или 3 метра. В качестве примера рассмотрим минимальную длину. Тогда при имеющихся исходных данных нам потребуется одиннадцать секций общей длиной двадцать два метра.
  • Согласно окончательной формуле для вычисления площади имеем: 8 метров х 22 метра, и у нас есть 176 квадратных метров строительных лесов.

Второй вариант расчета основан на максимально возможных весовых нагрузках. Этот метод позволяет рассчитать прочность отдельных частей, например, стоек или рам, а также общую устойчивость всей конструкции. При определении учитываются три основных критерия:

  • Вес мастеров, которые будут работать на платформе одновременно.
  • Вес строительных материалов, т.е. кирпича и бетона.
  • Транспортные механизмы. Например, в случае башенного крана используется динамический коэффициент 1,2. В противном случае расчетные значения составляют двести килограммов на тачку/ящик бетонного раствора в дополнение к стокилограммовой нагрузке, которую способен нести прораб.

Примечание: в целях безопасности можно загружать один уровень, а скопление бригадиров на платформах не должно превышать рекомендуемые нормы (обычно это значение соответствует двум бригадирам на борту).

Для наружной покраски дымовой трубы высотой 120 м и средним диаметром 6,6 м применялись следующие расценки: 1. TER 08-07-001-2 – монтаж и демонтаж наружных трубчатых лесов высотой до 16 м 100 м2. 2. ТЕР 08-07-001-4 – На каждые дополнительные 4 м высоты наружных трубчатых лесов следует добавить 100 м2 к расценке таблицы 08-07-001-2. Площадь окраски дымовых труб составляет 2 490 м2 Площадь наружных трубчатых лесов высотой 16 м составляет 332 м2. Вопрос: Как рассчитать площадь лесов для труб более 16 м и как определить цену?

Как рассчитать площадь трубчатых лесов более 16 м и как определить их цену?

Для работ по наружной покраске дымовой трубы высотой 120 м и средним диаметром 6,6 м были применены следующие расценки: 1. ТЕР 08-07-001-2 – монтаж и демонтаж наружных трубчатых лесов высотой до 16м 100м2. 2. ТЕР 08-07-001-4 – На каждые дополнительные 4 м высоты наружных трубчатых лесов следует добавить 100 м2 к расценке таблицы 08-07-001-2. Площадь окраски дымовых труб составляет 2 490 м2 Площадь наружных трубчатых лесов высотой 16 м составляет 332 м2. Вопрос: Как рассчитать площадь внешних трубчатых лесов длиной 16 м и как определить цену их строительства?

Согласно Общим положениям ГЭСН-2001 “2.8.15. “2.8.15. Монтаж и демонтаж наружных животноводческих лесов следует рассчитывать по площади их вертикальной проекции на фасад здания…”. При составлении сметной документации использовались стандарты GESN:

  1. 08-07-001-02 “Монтаж и демонтаж наружных инвентарных лесов высотой до 16 м: трубчатые леса для прочих отделочных работ”;
  2. 08-07-001-04 “На каждые дополнительные 4 м высоты наружных инвентарных лесов добавить: к нормам 08-07-001-01, 08-07-001-02”.

Выписка из таблицы ГЭСН 08-07-001 “Монтаж и демонтаж наружных инвентарных лесов”.

Помогите объяснить, что такое вертикальная проекция строительных лесов. У нас идет битва с клиенткой, она просто разрушает все мое представление о мире. Строительные леса на фасаде всегда занимали площадь фасада без учета проемов. Везде и всегда есть такие случаи. И здесь контролирующая дама прорезает для нас этот том, ссылаясь на это:

Вертикальная проекция строительных лесов

Здравствуйте, не могли бы вы помочь мне узнать, какова вертикальная проекция строительных лесов? Мы спорим с клиенткой, и она разрушает все мое представление о мире. Мы всегда принимали площадь фасада для строительных лесов без учета проемов. Везде и во все времена эта цифра была пройдена. И вот контролирующая дама вырезает нам этот том, ссылаясь на это:

Вопрос. Как рассчитать площадь внешних строительных лесов. Стандартно до 16 м, а в здании до 25 м. Добавьте на каждые 4 м какую площадь нужно взять?
Ответ. Монтаж и демонтаж наружных инвентарных лесов рассчитывается по площади их вертикальной проекции на фасад здания. (GESN 2001-08, Техническая часть. 2. Правила расчета объема работ, пункт 2.15.). Площадь вертикальной проекции наружных инвентарных лесов рассчитывается путем умножения высоты – разницы между нижней плоскостью опорного основания и верхней плоскостью опалубки – на ширину опалубки.
Для лесов высотой более 16 м применяются ГЭСН 0807-01-01-01 и ГЭСН 0807-01-02 для всей площади лесов и ГЭСН 0807-01-04 с учетом надбавки на каждые 4 м высоты – для площадей более 16 м.

Насколько я понимаю, описанный способ вычисления вертикальной проекции – это вовсе не проекция, а ошибка. Или, может быть, я просто больше ничего не понимаю?

(Извините, если этот вопрос уже задавался. У меня не было времени пролистать всю тему )

ТЕР 8 “Кирпичные и блочные конструкции”.:
Техническая часть.

Определение площади сборки строительных лесов для внутренней инвентаризации

Оштукатуривание стен внутри помещений на высоту до 8 м. В единичных расценках TER15 учтены отделочные работы в помещениях до 3,5 м. Высота штукатурки от 3,5 м до 8 м не применяется. Строительные леса не предусмотрены. Как рассчитать объем работ для лесов при штукатурке стен только внутри здания? Часть для сборников № 15 (TER, FER, HESN) гласит: “Только внутренние стены – по длине стены, умноженной на ширину подмостей. В таком случае, сколько палуб входит в высоту? А в ТК к Сборнику № 8 говорится: “Если внутренние леса устанавливаются только для отделки стен (вдоль стен) … то его площадь рассчитывается исходя из вертикальной проекции лесов на стену.
Спасибо, если ответите!

Здесь приведены выдержки из сборников ТЕР 8 “Строительство из кирпича и блоков” и ТЕР 15 “Отделочные работы” Республики Башкортостан.

ТЕР 8 “Строительство из кирпича и блоков”.:
Техническая часть.

2.8.15. Сборка и разборка. внешний Монтаж и демонтаж наружных лесов рассчитывается исходя из площади их вертикальной проекции. на фасаде здания, внутренний – по горизонтальной проекции на основание.

Если внутренние леса монтируются только для отделки стен (вдоль стен) и не имеют сплошных настилов по всей площади помещения для отделки потолка, то Их площадь рассчитывается путем умножения длины стен на ширину досок строительных лесов.

2.8.15.

ТЕР 15 “Отделочные работы”.:
Техническая часть.

2.15.19. Во время штукатурных работ следует определить объем работ с использованием лесов:

a) потолка и стен в помещениях – по горизонтальной проекции потолка;

б) в помещениях, имеющих только стены – по длина стен, умноженная на ширину подмостей;

в) фасады – по вертикальной проекции стен без вычета проемов;

г) на фасадах только карнизы, балки, софиты и полосы – в соответствии со строительным проектом.

2.15.20.

Во всех случаях для внутренних лесов “горизонтальная проекция лесов на основание” (проекция, сделанная перпендикулярно горизонтальной линии) или “длина стены, умноженная на ширину досок”. – и эти величины одинаковы.

Поэтому при ценообразовании работ, связанных с установкой внутренних лесов для штукатурки стен, необходимо руководствоваться абзацем В пункта 2.15.19 технической части ТЕР 8:
“Объем работ по монтажу лесов следует определять при штукатурке: только стен внутри помещений – по длине стен, умноженной на ширину настила лесов.

Уточняющий вопрос:

Большое спасибо за ваш ответ! Но, простите, я все еще не понимаю другого: для каких внутренних лесов формулировка (поз. 2.15 от ТЧ до ТЕР8 Пермский край, Кемеровская область и т.д.). “Монтаж и демонтаж наружных животноводческих лесов рассчитывается по площади их вертикальной проекции на фасад здания, внутренних – по горизонтальной проекции на цоколь.
Если внутренние леса монтируются только для отделки стен (вдоль стен) и не имеют сплошного перекрытия по всему помещению для отделки потолков, то площадь лесов рассчитывается по вертикальной проекции лесов на стены, а стоимость их монтажа определяется по расценке 2 таблицы 07-001 как наружные леса для отделочных работ”.

Для отделки стен в помещениях высотой более 8 м (с учетом пункта 1.3 сборника ТЕР 15 “Отделочные работы”)?

3.7 Отдельно стоящие леса обычно собираются из объемных (рамных) элементов размерами 1×1; 1×2; 2×2 м, изготовленных из стальных труб. Элементы рамы соединены между собой тенонами. Остальные параметры отдельно стоящих лесов аналогичны параметрам приставных лесов. В отличие от стационарных лесов, отдельно стоящие леса обладают собственной устойчивостью.

3. ТЕХНИЧЕСКИЕ ВОЗМОЖНОСТИ СТРОИТЕЛЬНЫХ ЛЕСОВ

3.1 Строительные леса – это пространственная, многоуровневая и многосегментная конструкция, позволяющая организовать рабочие места на высоте, в различных горизонтальных и вертикальных плоскостях.

В настоящее время используются леса с реечным механизмом. прикреплённая страница для строящегося здания и отдельно стоящие, навесные и подвесные строительные леса. Наиболее часто используются стоячие и подвесные леса.

3.2 Строительные леса крепятся к стене здания дюбелями (дюбелями) различных систем.

Одноэтажные (двухэтажные) висячие леса навешиваются кронштейнами в проемах здания и крепятся к элементам здания (стенам, перекрытиям, колоннам) различными способами.

Висячие леса подвешиваются на шнурах (канатах) на кронштейнах, прикрепленных к зданию.

Устойчивость отдельно стоящих лесов обеспечивается стойками или подпорками.

3.3 Монтируемые отдельно стоящие леса состоят из стальных труб: вертикальных (стоек), горизонтальных продольных (ригелей), поперечных и диагональных распорок (раскосов), которые обеспечивают жесткость пространственной конструкции.

Конструкции строительных лесов являются инвентарными, легкими, разборными и многоразовыми.

Обороты лесов составляют не менее 60 раз, а срок службы – не менее 5 лет.

3.4 С точки зрения сборного производства, что снижает трудоемкость и время монтажа и демонтажа, мачтовые леса могут быть изготовлены и собраны из отдельных (трубчатых), плоских (рамных) или объемных (рамных) элементов.

По конструкции соединений (монтаж и демонтаж) стоечно-балочные леса делятся на типы: соединенные винтовыми или клиновыми зажимами и соединенные крюковыми или клиновыми штырями. Фермы, рамы и элементы каркаса соединяются с помощью тенонов.

3.5 Деревянные брусья укладываются перпендикулярно стене на стропила (или поперечные распорки).

Лестницы для подъема на уровни подвешены к поперечным балкам и опираются на дощатые панели.

Столбовые леса возводятся на опорных башмаках. Нагрузка от лесов передается на башни, а затем на землю с помощью деревянных прокладок.

3.6 Строительные леса оснащены устройствами безопасности. Ограждения устанавливаются для предотвращения падения людей и предметов с высоты, а молниезащита и заземление – для защиты от грозовых разрядов. Общий вид мачтовых рамных лесов, таких как ARIS-200, показан на рисунке 1.

3.7 Отдельно стоящие леса обычно состоят из объемных (рамных) элементов размерами 1×1; 1×2; 2×2 м, изготовленных из стальных труб. Элементы каркаса соединяются с помощью тенонов. Другие параметры отдельно стоящих лесов аналогичны параметрам выдвижных лесов. Отдельно стоящие леса обладают собственной устойчивостью в отличие от стационарных лесов.


1 – рама с лестницей; 2 – рама; 3 – диагональная распорка; 4 и 5 – зажимы для перил; 6 – опалубка; 7 – дюбель (или крюк с втулкой); 8 – соединитель; 9 – опалубка; 10 – винтовая опалубка

Рисунок 1 – собранные жердевые леса

3.8 Подвесные леса представляют собой раму с опорами для крепления к элементам здания. Рабочий и промежуточный настилы размещаются на раме. На промежуточные палубы ведет лестница. Ограждение представляет собой пространственную сварную рамную конструкцию из швеллерных и угловых профилей. Снаружи лесов установлена металлическая защитная сетка. Леса увенчаны атмосферостойкой крышей из сплошного профилированного листа. Леса можно поднимать с помощью крана, используя строповочную петлю. Общий вид одно- и двухэтажных лесов, таких как конструкция ЦНИОМТП, показан на рис. 2 и 3.


1 – рама; 2 – опора; 3 – крышка; 4 – защита; 5 – сетка; 6 – петля

Рисунок 2 – Одноуровневые строительные леса


1 – Рама; 2 – Покрытие; 3 – Сетка; 4 – Петля.

Рисунок 3 – Двухуровневые строительные леса

3.9 Ниже приведен список информации, которая необходима при выборе строительных лесов.

3.9.1. Стоячие строительные леса используется для следующих работ:

– монтаж кладки и облицовки из мелкоштучных материалов (кирпич, блоки, плиты и т.д.) при строительстве зданий;

ремонт и реконструкция фасадов, включая замену оконных рам и утепление

штукатурные, малярные и другие отделочные работы.

Стандартные нагрузки на поверхность регламентируются до 500 кгс/м 2 по ГОСТ 27321-87, обычно 200 кгс/м 2 , для кирпичной кладки – 250-300 кгс/м 2 .

Высота лесов для отделочных и других фасадных работ колеблется от 16 до 100 м, а для кладочных работ – до 60 м, и зависит от количества поставляемых перекладин, высота которых обычно принимается равной 2 м. Максимально допустимая высота лесов указана в ГОСТ 27321-87: для хомутовых лесов – 100 м, для штыревых лесов – 80 м.

Длина лесов (от 9 до 40 м) зависит от количества поставляемых секций, длина которых обычно составляет 2; 2,5 и 3 м. Для кладочных работ длина секций может составлять 1,5 и 2 м. Длина доставляемых лесов обычно согласовывается с клиентом.

Ширина секции (прохода между стойками) не менее 1 м по ГОСТ 27321-87, чаще всего это 1,25 и 1,4 м, реже – 1,5 и 1,65 м, обшивка из деревянных брусьев может выступать над стойками до 150 мм.

Расстояние между строительными лесами и стеной здания, к которой крепятся столбовые леса, не превышает 150-300 мм, но при необходимости может быть увеличено до 500 мм.

Точки крепления опор лесов к стене, как правило, равномерно распределены по всему этажу. В особых случаях точки крепления размещаются на столбах на каждом этаже.

3.9.2. Отдельно стоящий Строительные леса применяются для специальных целей в строительстве, например, для теплоизоляции на высоких горизонтальных трубопроводах, а также могут использоваться в качестве защитного экрана, опорной рамы, строительной вышки, временной платформы и т.д.

Номинальная нагрузка на поверхность составляет не более 200 кгс/м2 .

Высота лесов не превышает 14-20 м.

Ширина лесов для подъема ног составляет не менее 2 м.

3.9.3. Висячие леса используются для тех же работ, что и стационарные леса, но на фасадах преимущественно монолитных зданий большей высоты (до 100 м). Их также можно использовать на крупнопанельных зданиях с несущими наружными стенами и каркасных зданиях.

Стандартная нагрузка на поверхность – до 250-300 кгс/м2, грузоподъемность – до 3000 кгс, а грузоподъемность каждого этажа двухъярусных лесов – не более 1500 кгс.

Общая высота одноярусных лесов составляет до 4 м, двухъярусных – до 7 м.

Размер рабочей платформы обычно не превышает 3 м в длину и 2 м в ширину.

Одноярусные строительные леса весят 1200-1300 кгс.

При расчете количества (объема) конструкций лесов для теплоизоляционных работ можно использовать √ mds 12-63:
√ МДС 12-63.2012 МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО РАСЧЕТУ ОБЪЕМА РАБОТ НА СТРОИТЕЛЬНЫХ ЛЕСАХ
√ POT R M-012-2000 Межотраслевые правила по охране труда и технике безопасности при работе на высоте.
Не существует полной методики расчета строительных лесов для трубопроводов.
Для расчета лесов* для одиночных (не объединенных в пучки) трубопроводов можно использовать следующие формулы:
1) Для трубопроводов, проложенных горизонтально:
Площадь лесов (горизонтальная проекция), м² = длина трубопровода, м x ширина платформы лесов, м.
Ширина строительных лесов, м = Трубы, м + 2*Толщина теплоизоляции, м + 2*0,05 м + 2*0,6 м.

Расчет строительных лесов для теплоизоляционных работ

При расчете количества (объема) строительных лесов для теплоизоляционных работ можно руководствоваться следующим
√ МДС 12-63.2012 МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ПОДСЧЕТУ ОБЪЕМОВ РАБОТ, СВЯЗАННЫХ С МОНТАЖОМ ЛЕСОВ
√ POT R M-012-2000 Межотраслевые правила по охране труда и технике безопасности при работе на высоте.
Не существует полной методики расчета строительных лесов для трубопроводов.
Для расчета лесов* для одиночных (не объединенных в пучки) трубопроводов можно использовать следующие формулы:
1) Для трубопроводов, проложенных горизонтально:
Площадь лесов (горизонтальная проекция), м² = длина трубопровода, м x ширина платформы лесов, м.
Ширина строительных лесов, м = Трубы, м + 2*Толщина изоляции, м + 2*0,05 м + 2*0,6 м.

2) Для вертикально выровненных трубопроводов :
Площадь строительных лесов (вертикальная проекция), м² = Высота (длина) трубопровода, м x ширина платформы строительных лесов, м.
Формула для определения ширины досок настила такая же

Примечания:
* Если трубопровод имеет высоту (находится на высоте), например, 10 м, а существующие рабочие поверхности находятся на расстоянии 2,5-3 м друг от друга, леса обычно не включаются в смету.
Высота – это высота от рабочей поверхности – платформы, помоста, пола, земли.
** В стандартах калькуляции затрат существует две расценки на монтаж строительных лесов: 1) леса с единицей площади горизонтальной проекции; 2) леса с единицей площади вертикальной проекции. Они часто ошибаются!
