Листогиб своими руками чертежи и описание как сделать
Для гибки листового металла толщиной до 2 мм достаточно стационарного листогиба с рычажным механизмом или мощного ручного пресса. Самодельная конструкция строится на базе стальной рамы, оси вращения и набора упорных планок, которые задают угол сгиба.
Выбор конструкции и расчет материалов
Самый простой вариант для гаража — это листогиб типа «ножницы» или рычажный пресс. Если вы планируете работать с алюминием или тонкой сталью (0,5–1,5 мм), делайте упор на точность геометрии. Для толстого металла от 2 до 4 мм потребуется усиленная рама из швеллера или профильной трубы сечением не менее 60х60 мм.
При проектировании учитывайте три ключевых узла:
- Основание: тяжелая станина, которая не должна вибрировать при нажатии.
- Рабочая зона: место, где лист зажимается между неподвижным ножом и подвижной планкой.
- Привод: длинный рычаг (от 80 см) или винтовой механизм. Чем длиннее рычаг, тем меньше физических усилий нужно прикладывать.
Я собирал прототип в 2019 году из остатков профиля 50х50 мм. Тогда я понял одну вещь: если зазор между ножами будет больше 0,5 мм, тонкий лист просто зажует или согнет «волной». Всегда берите запас по толщине металла в 0,2 мм для компенсации люфтов.

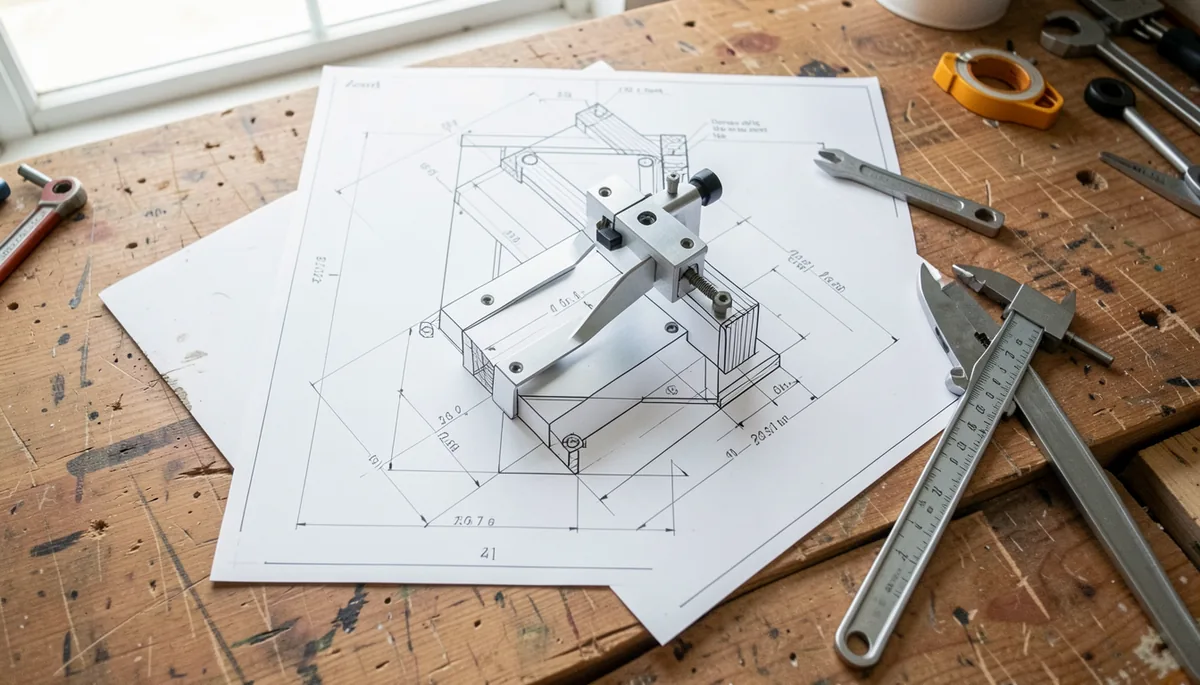

Чертеж и сборка рычажного листогиба
Представьте прямоугольную раму высотой 600 мм и шириной 400 мм. Нижняя часть — это неподвижная планка, приваренная к основанию. Верхняя часть — подвижный рычаг, который вращается на оси. В качестве осей используйте стальной вал диаметром 20–25 мм. Не берите болты, они быстро разобьют отверстия в металле.
Пошаговый план сборки:
- Сварите раму из швеллера №6 или профильной трубы.
- Установите нижний нож. Это должна быть полоса стали толщиной 8–10 мм с идеально ровным краем.
- Закрепите подвижную планку на оси. Между ножами должен оставаться минимальный зазор.
- Приварите рычаг к подвижной планке. Длина рычага должна быть в 4-5 раз больше высоты рабочей зоны.
Чтобы получить чистый сгиб без задиров, на кромку ножа нужно наварить полосу из закаленной стали или использовать старый закаленный резец от станка. Если просто гнуть обычную «сырую» сталь, края будут рваными.

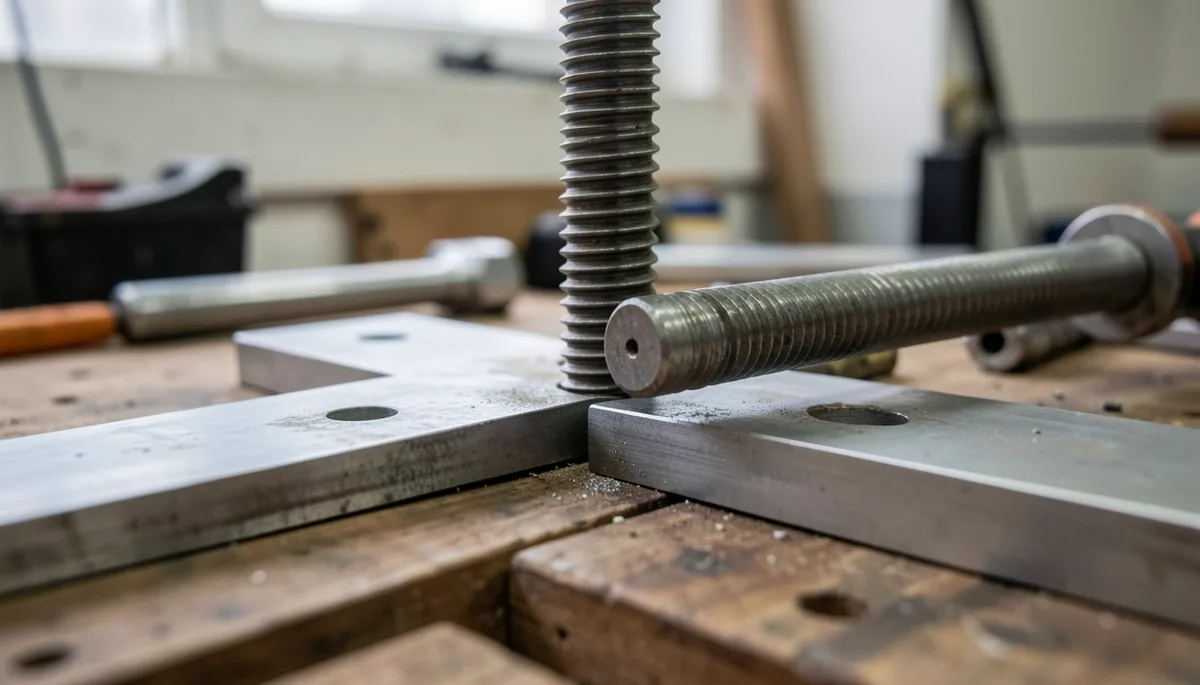

Как сделать самодельный листогиб на винтовой тяге
Винтовой механизм дает больше контроля. Вы не просто давите на рычаг, а постепенно закручиваете болт, что позволяет ловить угол с точностью до 1 градуса. Это полезно, если вы делаете корпуса для электроники или мелкие детали.
Вам понадобится мощная резьбовая шпилька диаметром 24 мм (лучше брать класс прочности 8.8) и две стальные плиты. Плиты служат упорами. Вы зажимаете лист между ними, а затем вращаете рукоятку, присоединенную к шпильке. При такой схеме усилие распределяется равномерно по всей длине зажима.
Важный нюанс: используйте две шпильки по краям, если ширина гиба превышает 300 мм. Одна центральная шпилька на широком листе приведет к тому, что середина согнется, а края останутся прямыми. Расстояние между шпильками должно быть таким, чтобы лист не провисал под собственным весом.
Расчет усилия при гибке
Многие ошибаются, думая, что достаточно просто «сильно надавить». Для стали толщиной 2 мм при ширине гиба 200 мм потребуется усилие порядка 500–700 кг. Если ваш рычаг имеет длину 1 метр, а вы давите на него с силой 50 кг, вы получите 50 кгс на конце. Этого мало. Увеличивайте плечо рычага или используйте редуктор.
Инструментарий и безопасность
Для работы вам понадобятся: сварочный аппарат (лучше полуавтомат для чистых швов), болгарка с отрезными дисками 1,6 мм, набор сверл по металлу и тиски. Без хороших тисков закрепить заготовку на самодельном станке практически невозможно.
Соблюдайте правила безопасности:
- Всегда работайте в плотных перчатках. Края самодельных ножей очень острые.
- Используйте защитные очки. При резком срыве рычага или поломке шпильки мелкие осколки летят прямо в лицо.
- Проверяйте сварные швы на раме перед каждым серьезным нагрузочным тестом.
Если вы заметили, что рама начинает «играть» или изгибаться при нажатии, немедленно прекратите работу. Это значит, что сечение металла слишком мало, и в следующий раз конструкция может просто лопнуть. Добавьте дополнительные ребра жесткости по бокам рамы.
