Нахлест арматуры при армировании сколько диаметров
Стандартный нахлест для обеспечения прочности соединения стержней составляет от 40 до 50 диаметров арматуры. Точное значение зависит от класса стали, диаметра прута и типа нагрузки, которую будет нести бетонная конструкция.

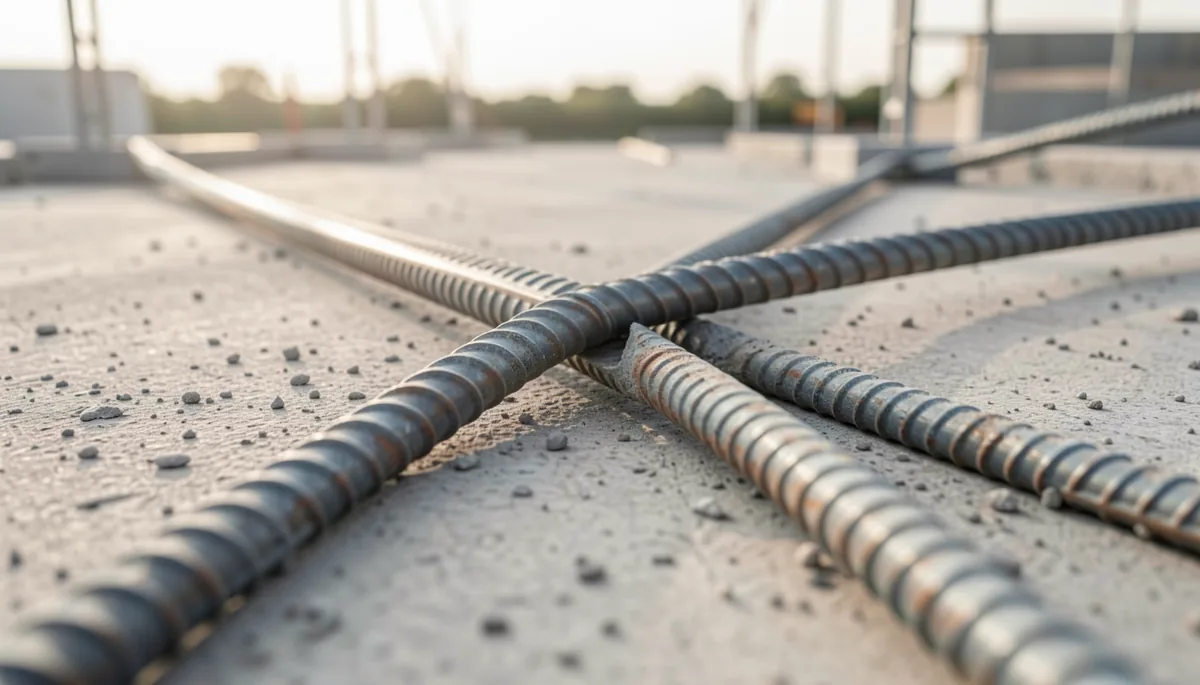

Нормы нахлеста по СНиП и ГОСТ
Строительные нормы диктуют жесткие правила для стыковки металла. Если вы строите частный дом, можно ориентироваться на упрощенные схемы, но для монолитных фундаментов или перекрытий нужно смотреть СП 63.13330.2018. В этом документе прописаны расчетные длины перекрытия стержней.
Для рабочей арматуры класса А500С (самая ходовая сейчас) средний коэффициент составляет 40d. Это значит, что при диаметре 12 мм длина нахлеста будет 480 мм. Если используете старую сталь класса А400, длину увеличивают до 50d или даже 55d, так как она менее пластична.
Важные параметры стыковки:
- Для растянутых зон (нижняя часть балки) — минимум 40-50 диаметров.
- Для сжатых зон (колонны, опоры) — достаточно 25-30 диаметров.
- Минимальная длина нахлеста по ГОСТ не может быть меньше 400 мм, даже если расчет показал меньшее число.
Я часто вижу ошибку: строители берут 30 диаметров для всего подряд. В итоге при нагрузке на растяжение стержни просто «выскальзывают» из бетона в месте стыка. Всегда закладывайте запас в 5-10% от расчетной длины, если бетон марки ниже М300.
Перехлест и стыковка арматуры 12 мм
Арматура диаметром 12 мм — это «золотой стандарт» для ленточных фундаментов и перекрытий. При работе с ней важно не путать понятия нахлеста и перехлеста. Нахлест — это длина, на которую один стержень заходит на другой. Перехлест в контексте вязки часто означает расстояние между центрами стержней или площадь их взаимного перекрытия.
Для 12-го диаметра расчет выглядит так:
- При нахлесте 40d: 12 * 40 = 480 мм.
- При нахлесте 50d: 12 * 50 = 600 мм.
Если вы вяжете арматуру в каркасе, следите за тем, чтобы стержни не лежали вплотную друг к другу «встык». Они должны иметь нахлест, создающий единую рабочую зону. При использовании проволоки для вязки учитывайте, что она занимает микроскопический объем, но не влияет на расчетную длину перекрытия.

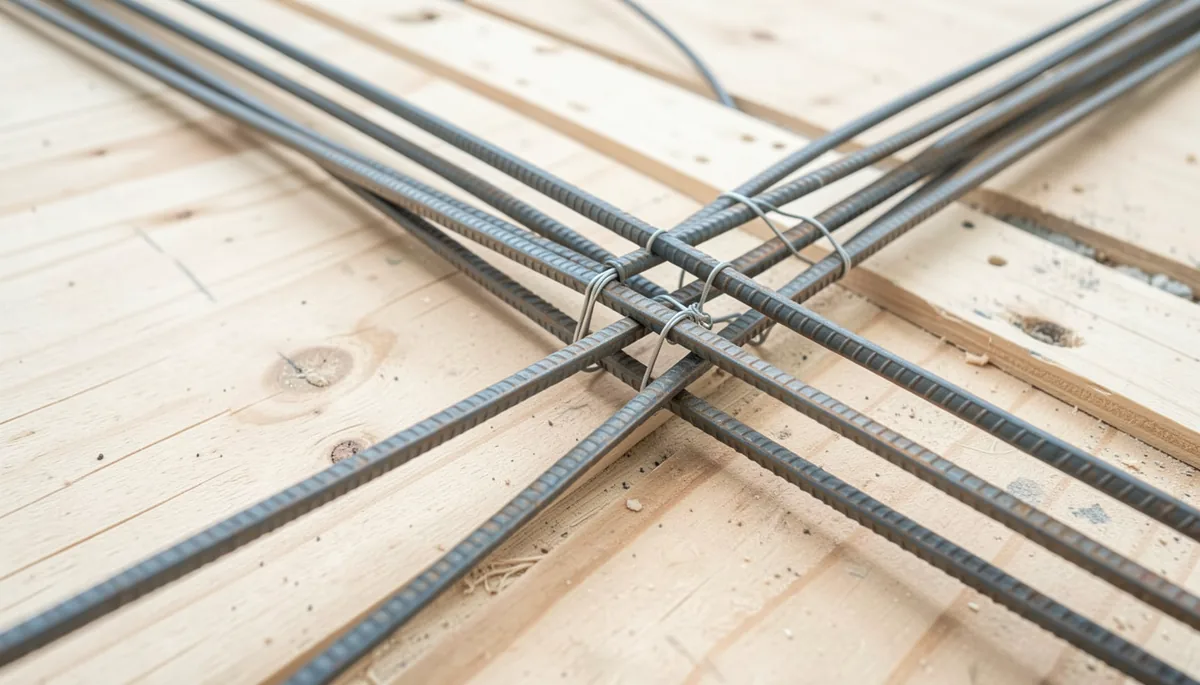

Сварка против вязки: сколько диаметров нужно
Способ соединения кардинально меняет требования к длине. Если вы используете электросварку, понятие «нахлест в диаметрах» практически исчезает. Сварной стык создает монолитное соединение, где прочность зависит от качества шва, а не от длины перекрытия прутьев.
При сварке стержней класс А500С допускается нахлест всего в 10-15 диаметров, но это требует специальной подготовки кромок и использования электродов с высоким содержанием марганца. На практике сварщики часто делают стык «встык» с наложением шва, что по прочности эквивалентно длинному нахлесту.
Однако сварка — это риск. Перегрев металла в зоне стыка делает его хрупким. Если вы варите арматуру диаметром более 20 мм, лучше использовать механические соединители (муфты) или классический нахлест с вязкой. Муфтовое соединение вообще не требует соблюдения кратности диаметров, так как передает нагрузку через резьбу или замок.
Практические советы при монтаже
Когда я проверяю работу на объекте, я смотрю не только на длину, но и на расположение стыков. Нельзя делать все нахлесты в одном месте. Если вы заложите все стыки в одной зоне фундамента, это создаст «слабое звено».
Соблюдайте правило шахматного порядка. Стык первого стержня должен быть разнесен с учетом длины нахлеста минимум на 1.5 метра от стыка соседнего стержня. Это распределяет напряжения по всей длине конструкции.
Проверьте три вещи перед заливкой бетона:
- Длина нахлеста соответствует выбранному диаметру (минимум 40d).
- Стыки не сосредоточены в одном узле или зоне.
- Вязка выполнена жестко, проволока не болтается и не мешает проходу щебня.
Если бетон будет слишком густым (мало подвижный), он может не заполнить пространство между нахлестывающимися стержнями. В этом случае внутри стыка образуется пустота, и никакой расчетный диаметр не спасет конструкцию от трещин. Используйте пластификаторы, чтобы смесь обволакивала металл даже в узких местах перекрытия.
