Самодельный минитрактор 4х4

На передних колесах установлен гидравлический барабанный тормоз от старых “Жигулей”. Несколько металлических стержней используются для соединения с педалями.

Мини-трактор своими руками

В сельских условиях главным помощником является трактор. Для небольших ферм важными будут компактные модели, отличающиеся экономичностью в износе и универсальностью использования. Небольшие моторизованные сельскохозяйственные машины предлагаются пользователям популярными производителями, но опытные мастера способны собрать лучшие машины для своих нужд, например, мясорубку для минитрактора.

Мини-трактор 4×4 собственного производства

Здесь я закончил еще один самодельный мини-трактор с дефлектором. Признаться, я предпочитаю погрузчики, но этот трактор мне понравился. Комплектация трактора такая же как и на погрузчиках с обычным ковшом, только здесь нет стойки, стрелы и ковша.И вот из этих элементов можно было бы собрать погрузчик.Делайте все статьи про свои трактора, что выкладываете, с подскажет кому-то, как построить домашнего помощника.

#Самодельный минитракторный ломатель / Проект завершен

Здесь мы закончили еще один самодельный минитрактор с отрубями. Хотя я предпочитаю погрузчики, но этот трактор мне нравится. Комплектация трактора такая же как на погрузчиках с обычным ковшом,только здесь нет стойки,стрелы и ковша.И как с помощью этих элементов можно собрать погрузчик.Может все статьи про свои трактора они выкладывают,с подсказкой кто нибудь ногодет сам собрать домашнего помощника.

Двигатель Lifan 15 сил без стартера.
Ваз укоротил оси.
Классическая коробка передач Ваз со срезанным куполом.
Кардан Нива укороченный.
Двухсекционный распределитель BADESTNOST 2P40
Рама представляет собой 8-ми сторонний воздуховод.
Размеры рамы 100×40 см спереди, 60×40 см сзади.
Насос Hs 10.
Кого интересует цена, извините цены в статьях не озвучиваю.
Также, кто не знает другие мои трактора и погрузчики, загляните в мой блог (ссылки не проходят или на канал YouTube “Paint56” или “MINI Tractor 56”).

Кстати, о планах. Это, пожалуй, один из самых важных этапов всей сборки, так как от правильности детального чертежа и определения точных размеров зависит успех всей конструкции.

Инструкция, как сделать полноприводный минитрактор своими руками – чертежи и размеры

Оценив все преимущества, многие задаются вопросом – как сделать минитрактор 4х4? В принципе, этот способ сборки мало чем отличается от традиционных методов, за исключением структуры каркасной конструкции.

В основном, рама целая, но есть вариант со сломанной рамой, откуда и происходит само название.

Внешний вид может несколько удивить случайного наблюдателя, но его кажущаяся невзрачность не должна вводить в заблуждение. Дело в том, что все внутри расположено настолько пропорционально, что, если точно следовать чертежам, это позволяет устройству работать достаточно хорошо.

Кстати, о рисунках. Это, пожалуй, один из самых важных этапов всей сборки, поскольку от правильности детального чертежа и определения точных размеров зависит успех всей конструкции.

Дело в том, что специфика самостоятельной сборки заключается в адаптации некоторых деталей к индивидуальным характеристикам рамы или привода. Это вполне объяснимо, так как компоненты взяты из совершенно разного оборудования, что приводит к расхождениям в их размерах.

Сама регулировка в основном выполняется на токарном станке, что само по себе требует подробного чертежа. В конце концов, гораздо проще сделать определенные отверстия или канавки, глядя на рисунок, чем держать всю эту абстракцию в голове.

Итак, чертеж выполнен, приступаем к процессу сборки:

  • Сам каркас будет состоять из траверс и лонжеронов. Продольные элементы в этом случае имеют трехступенчатую конструкцию. Первая ступень изготовлена из швеллера 10, а последняя – из квадратной стальной трубы 80×80 мм.
  • Задняя поперечная балка изготовлена из швеллера № 16, а передняя – из швеллера № 12.
  • Если вы переделываете культиватор в мини-трактор, то основным силовым агрегатом будет двигатель, расположенный на культиваторе. Если нет, вам придется покупать двигатель отдельно. В принципе, подойдет любой дизельный двигатель с необходимой мощностью (не менее 12 л.с.).
  • Однако эксперты советуют приобретать более мощный 40-сильный двигатель с водяным охлаждением.
  • Коробка передач, коробка отбора мощности и сцепление могут быть от ГАЗ-53 и ГАЗ-52 соответственно. Они не будут помещаться в готовую форму, поэтому их нужно будет немного изменить. Для этого необходимо переделать маховик двигателя, отрезав немного сзади и просверлив одно отверстие посередине.
  • Ось может быть установлена на машине любым удобным для вас способом без каких-либо манипуляций. Он крепится к каркасной конструкции четырьмя лестницами.
  • Колеса могут быть от старых легковых автомобилей, но оптимальный диаметр – 18 дюймов. Процесс установки колес на ступицы довольно прост. Просто вырежьте отверстие нужного диаметра от центра диска и приварите в этом месте центральную часть диска от ЗИЛ-130.
  • Передняя ось не так важна, поскольку она не будет приводиться в движение. Поэтому можно захватывать ось у других транспортных средств.
  • Система рулевого управления предпочтительно усилена гидравликой. Его можно получить от старой сельскохозяйственной техники, но для нормальной работы необходим масляный насос.
  • Кстати, сиденье водителя также должно быть правильно отрегулировано, так как водитель проводит много часов за управлением машиной. Сиденье должно быть расположено таким образом, чтобы рулевая колонка не упиралась в колени сидящего человека.

Как правило, сборка собственного полноприводного минитрактора осуществляется с использованием запчастей сторонних производителей, среди которых преобладают автомобильные запчасти.

В частности, в системе передней колесной базы будет использоваться барабанный тормоз, а рулевое управление будет заимствовано у автомобилей ВАЗ.

Другие компоненты свободно продаются на вторичном рынке, где можно найти много полезной информации. Кроме того, на специализированных сайтах можно найти множество объявлений о продаже запчастей, которые можно купить за копейки.

Подробная пошаговая сборка самодельного минитрактора с ломающейся рамой: 150 фотографий с описаниями для самостоятельной сборки трактора в домашних условиях.

Самодельный минитрактор со складной рамой

минитрактор

Подробная пошаговая сборка самодельного минитрактора с ломающейся рамой: 150 фото с описанием как построить трактор своими руками в домашних условиях.

Этот умелец Геннадий построил очень практичный трактор с оборудованием. В основе конструкции – складная рама, привод 4 x 4, двигатель для культиватора. Рекомендуем вам посмотреть все фотографии основных этапов работы по изготовлению станка ручной работы.

Пошаговые инструкции по самостоятельной сборке минитрактора 4 x 4 со складной рамой.

Процесс изготовления самодельного трактора.

Сделай сам 4х4 текстильный трактор: фото сборки с описанием

Сделай сам трактор с двигателем от мотоблока Урал: пошаговая сборка трактора фото с описанием.

В этом самодельном тракторе используется ломающаяся рама, что делает транспортное средство более маневренным и легким в управлении.

Автор разместил следующие фотографии вместе с описанием своего трактора ручной работы.

  • Двигатель и трансмиссия взяты от мотоцикла “Урал”.
  • Вторая коробка передач с укороченным вторичным валом от 412-го “Москвича”.
  • Полный привод.
  • Рама – треснутая.
  • Оси и карданные валы от ВАЗ-2103.
  • Подъем оборудования вручную.
  • Длина – 2000 мм.
  • Ширина – 950 мм.

Домашний процесс.

Две части рамы сварены из профильной трубы сечением 100х40 мм.

Испытания на осях и карданных валах.

На фото: поворотный узел рамы.

Поворотный узел приваривается к раме.

Рама установлена на колеса, диски от ВАЗа, шины от Москвича.

Крепление коробки передач.

Двигатель от мотоцикла “Урал” был куплен на свалке.

Вот как выглядел двигатель после ремонта.

Сборка и установка двигателя.

Цепная передача на приводной вал.

Зажигание взято от ВАЗ 2108 и было переделано.

Так как двигатель мотоцикла имеет воздушное охлаждение, то для обдува ребер по бокам установлены два электромотора с вентиляторами от отопителя ВАЗ.

Под капотом трактора.

На снимке: рулевая тяга от автомобиля “Москвич 412”.

Прикрепление к вложению.

Самодельный трактор после обмотки листовым металлом.

Автор этого самодельного мини-трактора: Владимир из Верещагино, Пермский край.

Рекомендуем прочитать эту статью с подробными пошаговыми фотоинструкциями о том, как самостоятельно сделать трактор с двигателем Lifan.

При изготовлении минитрактора для домашнего хозяйства необходимо использовать шестерни главного привода от грузовых автомобилей.

Сборочное оборудование

Части трактора крепятся с помощью болтов или сварки. Иногда возможна комбинация деталей. Важно правильно установить сиденье, снятое с автомобиля. Следующим этапом сборки машин является установка приводного механизма. Для крепления колодца двигателя к раме используйте специальную пластину с пазами. Затем проложите электрические и механические элементы управления. Чтобы убедиться, что эта работа выполнена правильно, обратитесь к электрической схеме заводского минитрактора. Затем тело одевается с учетом их пожеланий.

Следующим шагом является компоновка корпуса и соединение его с блоком двигателя. В качестве кузова может служить небольшой прицеп от автомобиля. Если в двух словах описать весь процесс, то получится простой алгоритм: на раму устанавливается цилиндр, монтируется барабанная тормозная система и рулевой механизм “Жигулей”.

Мы возьмем любой культиватор с приводом. Если мы берем прогулочный трактор “Нева”, то лучше выбрать его со сцепкой. Затем мини-трактор будет перевозить грузы и прицепы. Другой подходящей машиной для обработки почвы является дизельный агрегат “Кентавр”. Чтобы решить, какой культиватор выбрать, важно понять назначение мини-трактора. Основным преимуществом трактора с ломаной рамой 4х4 является его маневренность.

Необходимо изучить конструкцию и чертежи рамы. В нем все элементы, отвечающие за соединение различных частей, должны быть расположены максимально рационально. Таким образом, рассматриваются основные элементы каркаса:

Как сделать минитрактор 4х4 своими руками

Прежде чем приступить к созданию какой-либо машины своими руками, необходимо разобраться в конструкции самого устройства. Необходимо подготовить все необходимые материалы и инструменты (например, дрель, болторез, а также сварочный аппарат). Кроме того, необходимо найти готовые или сделать собственные схемы и чертежи, по которым минитрактор 4х4 брейкер будет собираться своими руками.

Рама трактора

Конструкция трактора со сломанной рамой

Изучите конструкцию и чертежи рамы. В нем все элементы, отвечающие за соединение различных частей, должны быть расположены максимально рационально. Таким образом, основными элементами каркаса считаются:

  1. Продольные структурные элементы. Такие элементы должны иметь трехступенчатую конструкцию, где передние ступени выполнены из швеллеров, а последняя ступень – из квадратной трубы сечением примерно 80х80.
  2. Коробка передач и трансмиссия. Они могут быть использованы от старого автомобиля ГАЗ-53 или ГАЗ-52. Для того чтобы затянуть сцепление к двигателю, рекомендуется восстановить маховик двигателя, а также изготовить новую крышку корзины. Это позволит вам сопоставить размеры.
  3. Колесная база. Этот компонент требует особого внимания. Важно подобрать размер колес, устанавливаемых на переднюю ось. Для этой цели лучше всего подходят варианты с диаметром 14 дюймов. Что касается шин, то для лучшего сцепления с землей рекомендуется установить на обода минитрактора.
  4. ГУР. Это улучшит маневренность независимо от размера молотка. Для этого необходима старая гидравлика, а также масляный насос. Последний будет приводиться в действие силовым агрегатом, создавая тем самым достаточный уровень давления в такой системе.
  5. Сиденье. Часто его устанавливают после монтажа шасси, вместе с инструментами управления.
  6. После установки шасси блок питания можно перемещать. Он должен быть прочно закреплен на раме. Для этого рекомендуется использовать монтажную пластину с пазами. Это обеспечит высокую жесткость всего шасси. Далее все механические и электронные цепи управления должны быть введены в приводной блок.
  7. Завершающим этапом является обшивка кузова, которая выполняется в соответствии с личными предпочтениями и обстоятельствами для защиты основных узлов и компонентов.

При построении конструкции powerpack выключатель будет установлен несколько иначе.
После создания передней части конструкции необходимо установить молот на полноприводный минитрактор. Для этого крутящий момент передается на заднюю колесную пару через карданный вал.

Тормозная система должна быть барабанной, а рулевая шестерня – от старых “Жигулей”.

Тракторные блоки

Чертежи

О рисунках стоит сказать отдельно. Они важны для всех этапов создания самодельного мини-трактора с нарушенным соединением. От качества чертежа зависит точность размеров изделия, а также качество полученной конструкции. Это связано со спецификой подгонки нескольких деталей для достижения желаемых параметров готового трактора. Последовательность работ можно увидеть на видео.

Консультации экспертов по монтажу

Если в качестве основы для будущего мини-трактора используется дизельный культиватор “Нева”, рекомендуется использовать модели, оснащенные сцепным устройством. Это позволяет перевозить различные грузы и прицепы. Наиболее долговечным будет тот агрегат, в основе которого лежит высококачественный культиватор. Это повысит эффективность и долговечность будущего минитрактора. Поэтому стоит использовать культиватор “Кентавр” мощностью 9 л.с. Поэтому в процессе выбора такого устройства следует ориентироваться на его параметры и долговечность.

Создание четырехколесного мини-трактора своими руками позволяет получить многофункциональную машину за относительно небольшие деньги. Большинство его компонентов можно собрать самостоятельно или использовать готовые узлы. Важно выполнять все работы в соответствии с чертежами и схемами.

Коробка передач может быть использована от неработающего автомобиля ГАЗ. Для того чтобы соединить корзину сцепления с двигателем, необходимо с нуля спроектировать маховик с двигателем и изготовить модернизированный кожух корзины, чтобы его можно было подогнать под нужные размеры.

Как сделать минитрактор своими руками

Самодельные минитракторы с ломающейся рамой требуют определенного мастерства от их создателя. Создание такой машины – дело непростое. Существует довольно много вариантов изготовления самодельного мини-трактора, но среди самодельных машин есть самый лучший вариант, который может сделать, основываясь на необходимых чертежах, практически любой, даже начинающий конструктор. Необходимые расчеты и схему узлов блока можно найти в Интернете.

Первый шаг в сборке домашнего полноприводного трактора – рассмотреть, как построить раму. Рама состоит из 2 основных компонентов:

  1. Продольные элементы представляют собой трехступенчатый сборный элемент. Передние ступени собраны из швеллеров (размер 10), крайние ступени изготовлены из квадратной стальной трубы с шириной и длиной сторон 80 мм.
  2. Траверса сзади изготовлена из канала 16-го размера, траверса спереди – из канала 12-го размера. Аналогичным образом изготавливается и поперечина.

Если у вас есть возможность получить двигатель от “Москвича” или “Жигуля”, вы можете получить очень хороший мини-трактор. Потому что это хороший способ объединить сцепление, двигатель и коробку передач с трансмиссией.

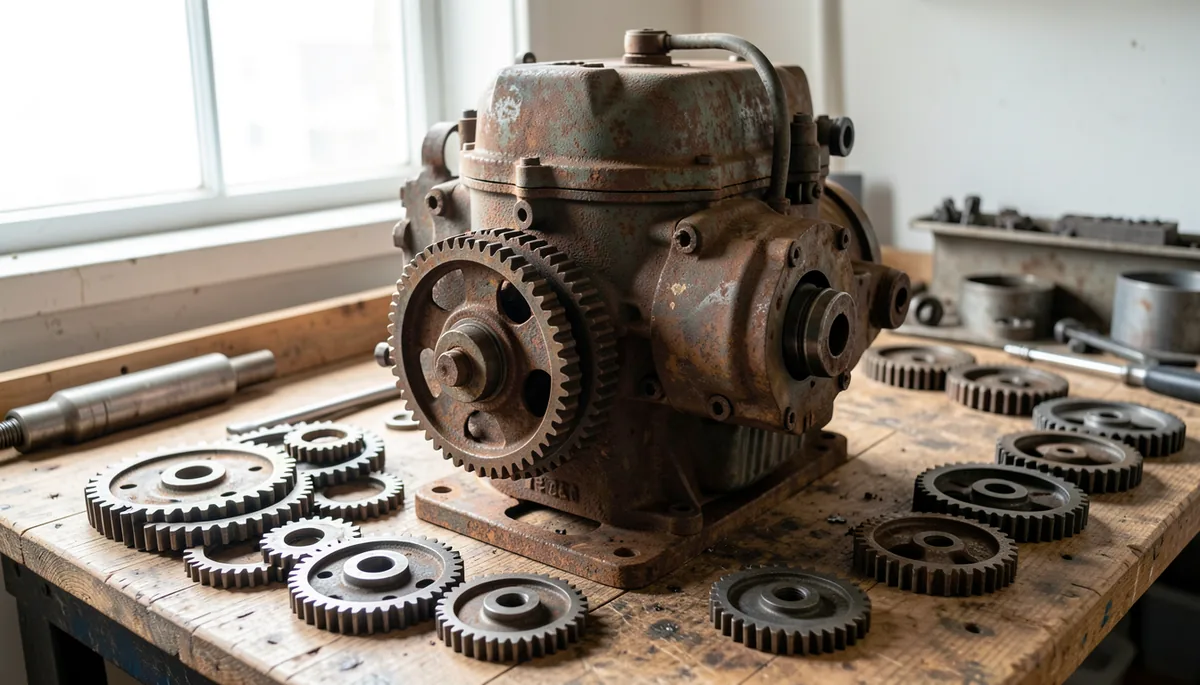

Как выбрать двигатель и коробку передач

Чем вообще отличаются минитракторы ручной работы со сломанной рамой от покупных копий? Верно, выбрать наиболее подходящий двигатель для них практически невозможно. Люди берут то, что ближе и дешевле всего. В результате наиболее распространенными двигателями, используемыми для привода современного “флип-флопа”, были:

  1. “UD2”.
  2. “UD4”.

Кроме того, некоторые образцы имеют дизельные двигатели с двумя или одним цилиндром.

  1. Некоторым умельцам удалось раздобыть двигатель M67.
  2. Если у вас есть возможность установить “МТ-9”, это будет лучшим вариантом, так как он имеет больший объем.

Знайте, что в этом случае вашему полноприводному автомобилю потребуется увеличить передаточное число. Это единственный способ получить приемлемое сцепление с колесной базой. Также крайне желательно оснастить двигатель надлежащей системой охлаждения еще до первого запуска и выхода из строя. Принудительное воздушное охлаждение, которое помогло бы двигателю справиться с задачами минитракторов, не входит в стандартную комплектацию. Решение заключается в установке вентилятора с направляющим кожухом на носке коленчатого вала. Но для этого придется изготовить адаптер, а значит, получить чертеж для него.

Если бы у вас была возможность бесплатно получить двигатель от “Москвича” или “Жигулей”, вы могли бы сделать очень крутой мини-трактор. Это хороший способ объединить сцепление, двигатель и коробку передач с трансмиссией.

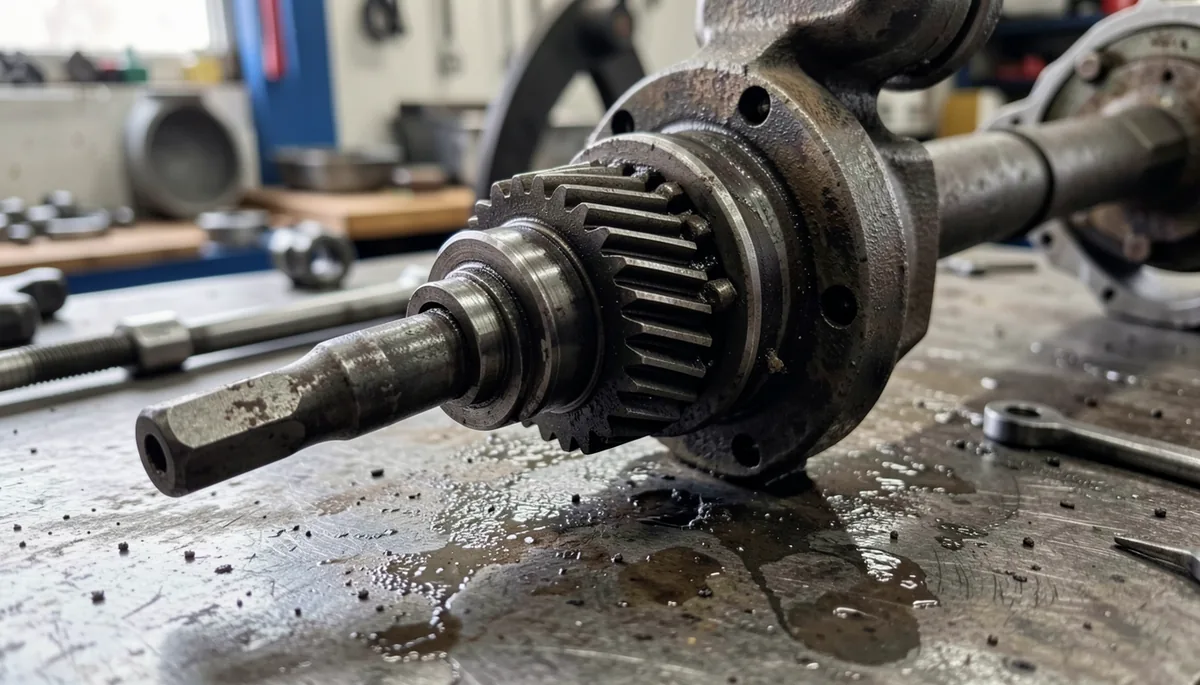

Наиболее распространенный способ создания заднего моста – использование осей с укороченными полуосями от легковых или грузовых автомобилей. Операция довольно проста и требует только наличия токарного станка и представления о том, что вы делаете. Если у вас есть возможность, на этом этапе следует также выбрать передаточное число коробки передач.

Пустой металлический огнетушитель, внутри которого застряла стружка от токарного станка, можно использовать в качестве минимальной выхлопной системы. Если в конструкции используется двигатель с воздушным охлаждением, некоторые перегородки в нижней части дока можно убрать. Также важно убедиться в наличии крепежных отверстий для фиксации силового блока на месте.

Заключительный этап

Теперь мини-трактор почти готов к работе, остались лишь последние штрихи. Необходимо установить тормоза и сцепление. Эти устройства можно снимать с автомобиля или мотоцикла. В последнем случае тросы тормоза и сцепления должны быть подсоединены к педалям.

Ваз на осях 4х4 пикап - минитрактор с полным приводом с двигателем Lifan - схемы и чертежи
Ручная дробилка 4X4 на мостах Ваз - трактор с полным ВОМ и двигателем Lifan - схемы и чертежи
Мини-трактор с мостами (ломающаяся рама) 4х4 собственного производства
Универсальный тягач 4х4 с мостами Ваз и двигателем Lifan - схемы и технические чертежи
Ваз с мостом 4×4 своими руками - полноприводный трактор с двигателем lifan - схемы и конструкции
Как сделать мини-трактор своими руками?
Мосты ВАЗ 4×4 своими руками - Полноприводный минитрактор с двигателем Lifan - схемы и чертежи
Как сделать минитрактор своими руками?
Пикап 4×4 с мостами ваз своими руками - маленький полноприводный трактор с двигателем lifan - чертежи и схемы

Установлен топливный бак. Для минитрактора будет достаточно бака на 8-10 литров топлива.

Учитывая, что подвеска трактора жесткая, сиденье водителя должно быть мягким. В противном случае вы будете чувствовать каждую неровность во время движения.

Рекомендуется оснастить трактор фарами и габаритными огнями. Это облегчает работу в вечернее и ночное время. Необходимо установить схему подключения электрической системы. Обычно он состоит из аккумулятора, стартера и генератора переменного тока.

Минитрактор может быть оснащен кабиной и элементами облицовки. Сделать это несложно, поэтому каждый человек руководствуется своими предпочтениями. Если машина не будет использоваться зимой, можно обойтись без облицовки. Для этого достаточно установить брезент.
