Труба ВГП что это такое

Электросварная металлическая труба имеет официальную аббревиатуру ES и представляет собой простую сварную конструкцию, которая изготавливается из высокопрочной стали с помощью электросварки. Такие изделия не очень хорошо расширяются и растягиваются. Края труб ES соединяются вплотную параллельно оси.

ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия

img img img Трубы ВГП: типы, характеристики и области применения.

VGP — это аббревиатура, которая расшифровывается как «водогазопровод». Соответственно, ВГП-трубы — это стальные прокатные трубы, которые используются для прокладки водопроводных и газовых коммуникаций.

В течение многих лет эта специализированная трубопроводная продукция пользуется постоянным спросом у строительных организаций и рабочих в жилищном и коммунальном строительстве.


При производстве ВГП-труб производитель руководствуется государственным стандартом 3262-75. Этот документ определяет размер, форму, технологию производства, коэффициент безопасности и другие параметры изделия. Электросварные стальные трубы производятся в соответствии с ГОСТ 10705-80 и ГОСТ 10704-91. В маркировке партии должен быть указан нормативный документ, по которому можно определить назначение изделия.

Разница между электросварными и газопроводными трубами

В чем разница между электросварными и водопроводными газовыми трубами? Несмотря на внешнее сходство, эти два продукта отличаются по многим параметрам.

разница между электросварными и газопроводными трубами

Стандарты для труб из ПЭНД и ЭС

При производстве труб ВГП производитель руководствуется государственным стандартом 3262-75. Этот документ определяет размер, форму, технологию производства, коэффициент безопасности и другие параметры. Электросварные стальные трубы производятся в соответствии с ГОСТ 10705-80 и ГОСТ 10704-91. Маркировка партии всегда указывает на нормативный документ, и уже по этим данным можно определить назначение изделия.

ГОСТ диктует более жесткие требования к размерам при производстве электросварных труб. Согласно нормам, толщина стенок изделий ES не должна иметь погрешность более 10%. Для труб HVP допускаются отклонения более 15%.

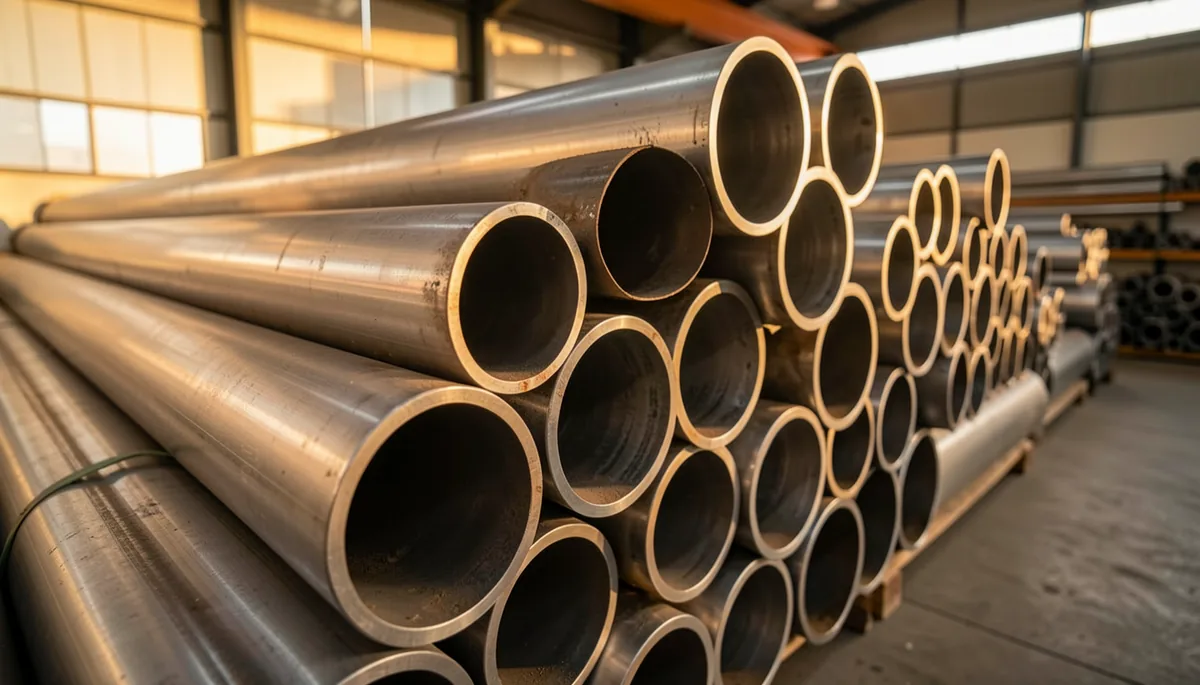

Материалы и технологии

Основное отличие электросварных труб от водогазопроводных заключается в свойствах исходного материала. Для обоих типов продукции используется конструкционная сталь нормального качества, но материалом для VGP является углеродистая сталь с аббревиатурой «sp», «ps» или «kp». (например, St 1ps, St 3kp). Электросварные трубы производятся из твердых сталей, устойчивых к деформации и растяжению. Обе категории доступны в двух видах: черные и оцинкованные. Если для труб ES антикоррозийное покрытие не всегда необходимо, то трубы HVP, которые в основном используются в водопроводе, выигрывают от промышленного цинкования.

Технология производства труб UGP и ES аналогична. Изделия формируются из листового металла, а края свариваются внутри и снаружи. Водопроводные и газовые трубы имеют усиленный сварочный шов.. производство осуществляется на автоматизированных линиях, что позволяет выпускать высококачественную продукцию в больших количествах за достаточно короткое время. Продольно-сварные трубы ES и HVP имеют большой запас прочности, но не устойчивы к деформации.

Разница между трубами ВГП и электросварными трубами

Типовые размеры и свойства продукции

Разница между электросварными стальными трубами и водогазопроводными трубами заключается в размерах. Хотя наружный диаметр может быть одинаковым, толщина стенки и диаметр отверстия отличаются для ES и HVP. Ассортимент водогазопроводных труб ограничен — это изделия с толщиной стенки 2-5,5 мм и наружным диаметром от 10 до 165 мм. Электросварные трубы могут быть гораздо больше, чем VGP. При толщине стали от 1 до 32 мм трубы ES производятся диаметром до 1 420 мм. Эти изделия рассчитаны на максимальное давление до 3 МПа (при диаметре сечения до 102 мм) и 6 МПа (при диаметре свыше 102 мм). Водопроводные и газовые трубы выдерживают давление до 2,4 МПа, армированные трубы — до 3 МПа.

Маркировка и упаковка

Типичные изделия VGP маркируются номинальным диаметром отверстия (внутренним диаметром), а электросварные трубы — размером наружной резьбы. Маркировка — это краткое описание продукта, в котором закодирована вся важная информация. Производственное предприятие маркирует партию товара, указывая на этикетке наименование (ВГП или электросварные трубы), основные размеры, из какой марки стали они изготовлены, соответствие установленному стандарту (ГОСТ или ТУ).

Трубы упаковываются в специальный водонепроницаемый материал для доставки партии заказчику. Рекомендуется хранить продукцию в сухом, проветриваемом помещении, хорошо защищенном от проникновения осадков и образования повышенной влажности. Эти требования относятся как к изделиям из черных металлов, так и к оцинкованным трубам.

Формируется партия от 2 до 5 тонн. Каждый пучок перевязывается в трех местах стальной лентой (или проволокой). Каждая партия сопровождается биркой с указанием типа изделия, материала, основных размеров и национального стандарта.

Метод сборки

Сырьем для производства стальных прямошовных труб является листовой металл различной толщины. Промышленные станки используются для резки материала и формирования заготовок типичной длины. Сначала шов заваривается снаружи (обычно индукционной сваркой), затем процедура повторяется изнутри, после чего тщательно зачищается. Для водопроводных и газовых труб длина варьируется от 4 до 12 метров.

Качественная продукция не имеет вздутий, коррозии, заусенцев и трещин. Могут присутствовать незначительные вмятины или царапины, которые не влияют на функционирование трубы. После обработки изделия отправляются на антикоррозийную обработку, т.е. гальванизацию. Производители используют различные технологии, такие как горячее цинкование или холодное цинкование.

Сфера применения

В отличие от ВГП, электросварные трубы широко используются в строительстве, производстве машин и оборудования, сельском хозяйстве, производстве мебели и других областях. Назначение водопроводных и газовых труб гораздо более специфично. Трубы ВГП используются для прокладки трубопроводов питьевой воды и газопроводов. В основном они используются в жилищном строительстве и коммунальном хозяйстве.

Преимущества и недостатки

Почему при одинаковой прочности и размерах водогазопроводные трубы предпочтительнее электросварных? Для этого есть веская причина. Дело в том, что более легкие и лучше защищенные от коррозии трубы VGP имеют неоспоримое преимущество — оптимальный внутренний диаметр благодаря малой толщине стенки. Электросварные трубы одинаковой прочности и размеров имеют меньшую пропускную способность, поскольку площадь внутреннего отверстия таких изделий меньше.

Кроме того, трубы из оцинкованной стали не подвержены коррозии, чего нельзя сказать об электросварных трубах из черных металлов. Следует отметить, что в агрессивной среде стальные изделия без цинкового покрытия очень быстро разрушаются. Ржавчина разрушает металл со скоростью до 1,2 мм в год. По этой причине изделия ES не следует использовать для транспортировки жидкостей и размещать в местах с повышенной влажностью (например, на влажных почвах).

VGP обозначает водопроводные и газовые трубы.. Они считаются очень прочными и равны по прочности металлическому стержню идентичного диаметра.

Особенности .

Основная область применения для оцинкованных труб диаметром 32 мм

Существует два вида продукции — черные трубы и трубы из оцинкованной стали. Последний тип отличается толщиной стенок, длиной, наружным диаметром и номинальным отверстием. Они успешно противостоят коррозии.

Эти изделия имеют слой цинка не менее 30 мкм, что продлевает срок их службы. Диаметр варьируется от 1,0 до 16,5 см.

Номинальная ширина измеряется в дюймах.. Это позволяет удобно и легко подбирать аксессуары:

  • муфты;
  • пробки;
  • фитинги.

Труба VGP с резьбой

Также могут быть выбраны другие элементы. Геометрические параметры трубы выбираются по специальной таблице. Она соответствует выпускаемой продукции по весу и размеру. Эта продукция выпускается в двух модификациях в производственных условиях:

  • без ниток;
  • с резьбой с обеих сторон, либо резьбой, либо накаткой.

Цифры в обозначении определяют точный размер диаметра трубы.

Существуют трубы нормальной точности. В процессе производства они не регулируются по следующим параметрам — механические свойства, химический состав материала. Эта продукция успешно используется в бытовых целях.

Существует также категория труб с повышенной точностью. Их химический состав материала и механические свойства регламентированы. Этот материал труб предназначен для промышленного применения. К ним предъявляются самые высокие требования по прочности и надежности.

Если нарезание резьбы осуществляется методом наматывания, размер внутреннего диаметра может быть уменьшен на 1-10% по всей длине, на которую наносится резьба.

Диапазон применения

Основное назначение труб ВГП — транспортировка воды (как горячей, так и холодной) и бытового газа к конечному потребителю. При монтаже водопроводных и газовых сетей для выполнения соединения используется стальная труба, либо сварочные работы, либо резьбовые переходники и другие дополнительные детали и сегменты. Чаще всего эти изделия встречаются в бытовых установках. Огромный процент современных и ранее построенных частных домов и высотных зданий оснащены стальными трубами SGP для подачи газа, тепла и воды потребителям.

Помимо своего прямого назначения, трубы широко используются для строительства металлоконструкций различных типов и размеров: стеллажей и боллардов, строительных лесов, ограждений и малых архитектурных форм. Однако это отдельная область применения, в которую мы не будем углубляться.

Для газовых установок

Водогазопроводные трубы изготавливаются в соответствии с ГОСТом, которая имеет четкие требования к их размеру и основным характеристикам:

Советы

В итоге, вот несколько рекомендаций по выбору качественных водопроводных и газовых труб. которые позволят трубопроводу бесперебойно работать в течение многих лет.

Поэтому, прежде всего, необходимо оценить качество продукта.

В частности, приемлемыми считаются следующие:

  • небольшие вмятины;
  • Волны;
  • Тяговые знаки (только при соблюдении требуемых размеров);
  • легкий слой накипи, не препятствующий осмотру;
  • Сохранение наружного диаметра на 0,5 мм для печно-сварных соединений с параллельным внутренним утолщением на 1 мм;
  • Отсутствие гальванического покрытия на резьбе и концах.


Категорически недопустимы следующие дефекты:

  • отёки;
  • трещины;
  • Ветвление любого рода на концах;
  • скосы на концах более 2 градусов;
  • Заусенцы более 0,5 мм;
  • пузырьки воздуха и отслоение цинкового покрытия;
  • срывы резьбы и заусенцы.


Водопроводные и газовые трубы используются во многих областях человеческой деятельности, эти модели часто являются единственно возможным вариантом трубопровода, а качество и долговечность этих труб обусловили их популярность на протяжении многих лет.

Размеры легких резьбовых труб

Дополнительные параметры

Для удобства тех, кто намерен купить водопроводные и газовые трубы и использовать их в конкретных целях, длина таких изделий также стандартизирована и может соответствовать одной из следующих категорий

  • Расстояние между ними 4 — 12 м — измеренная длина;
  • длина кратная измеренной длине;
  • длины за пределами диапазона измерения, но которые должны быть в пределах метрического диапазона измерения.

Стали, используемые для изготовления оцинкованного и неоцинкованного прецизионного трубного проката, должны соответствовать требованиям ГОСТ 1050, химический состав и механические свойства материала изготовления не подлежат регулированию. Сварные швы, которыми соединяются изделия из водогазопроводных труб после формовки, должны быть усиленного типа.

Механические свойства проката, используемого для изготовления труб

Механические свойства проката, используемого в производстве труб

Ассортимент труб из черной стали для воды и газа включает несколько вариантов толщины стенки. В зависимости от этого параметра к таким продуктам относятся:

  • светлый класс;
  • обычный класс;
  • усиленный тип.

Толщина стенок таких изделий, которые можно выбрать в соответствии с сортаментом в таблице, нормируется требованиями ГОСТ 3262-75. Этот нормативный документ является основой для ряда трубной продукции; он также определяет ряд других параметров, которым должна соответствовать эта продукция: номинальное отверстие, наружный диаметр, теоретический вес одного погонного метра.

Размеры легкой трубы, пригодной для нарезания резьбы

Размеры легких резьбовых труб

Трубы разных классов предназначены для работы при разном рабочем давлении. Например, трубы легкой категории могут эксплуатироваться при давлении не более 25 кгс/см2, а изделия усиленного типа — при давлении 32 кгс/см2.

По желанию заказчика партии на концах водо- и газопроводных труб может быть использована длинная или короткая резьба. Трубная продукция из оцинкованной стали может поставляться заказчикам не только с резьбовыми концами, но и оснащаться муфтами для монтажа.

Требования к резьбе

Требования к резьбе

Стальные трубы GGP используются для прокладки сетей газо- и водоснабжения с различными условиями эксплуатации

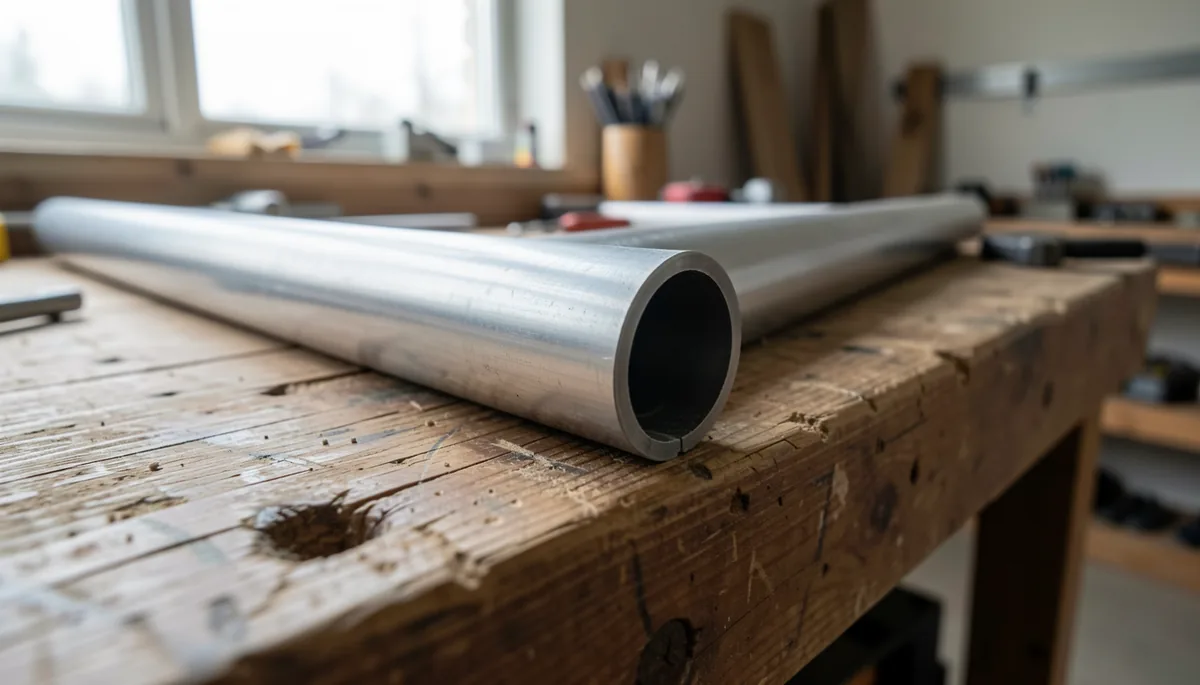

Стальная труба ВГП: что это такое?

Трубы, классифицируемые аббревиатурой VGP, считаются очень прочными и износостойкими. Их жесткость соответствует свойствам цельнометаллического прутка аналогичного диаметра. Назначение стальной трубы ВГП заключается в значении ее названия — «водогазопроводные трубы». Соответственно, эта продукция используется для создания трубопроводов для газа и воды: как бытовых (хозяйственных), так и крупных.

Основными преимуществами водопроводных и газовых труб являются

  • низкий индекс линейного расширения. Водопроводные и газовые трубы не деформируются при температурах, близких к точке кипения воды. Они могут выдерживать температуры, при которых полимерные материалы начинают размягчаться и плавиться. Стальные трубы также устойчивы к проникновению мороза в теплоноситель (жидкость);
  • Высокая прочность. Показатели прочности стальных труб выше, чем у медных и полипропиленовых изделий. Допустимый предел внутреннего давления позволяет использовать стальные трубы в напорных сетях. Оцинкованная стальная труба также устойчива к коррозии;
  • теплопроводность. Среда в стальных трубах поддерживает необходимую температуру в течение длительного времени;
  • герметичность. Он одобрен для перевозки газообразных и летучих веществ, а также кислот и других химически активных компонентов.

Труба UGP

Обычные стальные трубы и неоцинкованные стальные трубы могут очень быстро ржаветь.

Важно! С другой стороны, высокая теплопроводность может привести к потере тепла в системе, но это можно легко исправить, используя изоляционные материалы.

Если вы не уверены в своих навыках в этой области, лучше довериться профессионалам.

Цены на рынке

При покупке помните, что цена указывается не за единицу длины, а за единицу веса, обычно за тонну. Обратите внимание, что оцинкованные изделия весят на 3% больше, чем черные.

Изображение - трубы VGP и их цены

Цены на стальные модели определяются техническими характеристиками и зависят от внутреннего диаметра и толщины стенок. Стоимость легких типов с тонкими стенками ниже, чем средних или толстостенных.

В зависимости от размера партии, общая цена может быть изменена. Чем больше партия, тем ниже будет цена.

Есть и другие преимущества, которые определяются целью и областью применения. Пожалуйста, попросите предоставить их данные во время заказа.
