Два века спустя, после исчерпывающих испытаний и опираясь на работы выдающегося немецкого ученого Якоба Лейбница, французский инженер и изобретатель Люсьен Види создал усовершенствованный барометр-анероид (от греческого “анерос”, означающего “без влаги”), который был намного безопаснее в использовании и легче.
Барометр – это прибор для измерения атмосферного давления
Барометр, прибор, измеряющий давление воздуха на окружающие предметы, был изобретен в XVII веке выдающимся итальянским ученым Э. Торричелли. Первоначально он выглядел как стеклянная трубка с метками, внутри она была заполнена ртутью. Во время испытания ртутный столбик находился на высоте 760 мм, что в настоящее время считается уровнем нормального давления, по которому судят о повышении или понижении давления. Благодаря своей высокой точности этот тип прибора до сих пор используется на различных метеорологических станциях и в научных лабораториях.
Два века спустя, после многочисленных испытаний и следуя работам выдающегося немецкого ученого Якоба Лейбница, французский инженер и изобретатель Люсьен Види создал усовершенствованный анероидный барометр (от греческого “анерос”, означающего “без влаги”), который гораздо безопаснее в использовании и легче.
Сегодня эти варианты существуют:
- Жидкостные барометры;
- Ртуть;
- Анероидные барометры;
- Электронные.
Барометр – это измерительный прибор, который используется для определения атмосферного давления воздуха. Помимо метеорологических применений, барометр используется для мониторинга окружающей среды (например, для аттестации рабочих мест) или в авиации (для определения высоты полета над уровнем моря).
Срочно! Дайте 30 мячей! Отчет о барометре-нероиде.
Барометр – это измерительный прибор, который используется для определения атмосферного давления. Помимо метеорологических применений, барометр используется для контроля окружающей среды (например, для оценки рабочего места) или в авиации (для определения высоты полета над уровнем моря).
Барометр-анероид – это прибор, предназначенный для измерения атмосферного давления механическим способом. Конструктивно анероид состоит из круглой металлической (из никелевого серебра или закаленной стали) коробки с гофрированным (ребристым) основанием, в которой создается сильный вакуум путем откачки воздуха, возвратной пружины, зубчатого механизма и указателя. Когда атмосферное давление увеличивается или уменьшается, коробка сжимается или разжимается соответственно. При сжатии сильфонного короба верхняя нависающая поверхность начинает тянуть прикрепленную к ней пружину вниз, а при снижении атмосферного давления верхняя часть, наоборот, изгибается и толкает пружину вверх. К возвратной пружине с помощью приводного механизма прикреплена указательная стрелка, которая перемещается по шкале, градуированной в соответствии с показаниями ртутного барометра (рис. 2). Отметим, что на практике обычно имеется несколько (до 10) тонкостенных волновых коробок, соединенных последовательно с разрядником, что увеличивает амплитуду перемещения стрелки по шкале.
Анероидные барометры, благодаря своим небольшим размерам и отсутствию жидкости в конструкции, являются наиболее удобными и портативными по сравнению с простыми барометрами; они широко используются на практике.
21 слайд
§42 Анероидный барометр
1 слайд
Описание слайда:
2 слайд
Описание слайда:
2
Чем больше площадь,
тем ниже давление.
3 слайд
Описание слайда:
3
Давление жидкости зависит от
на высоту столба жидкости.
4 слайд
Описание слайда:
4
Блез Паскаль.
(1623-1662)
Французский ученый, занимавшийся изучением гидростатического давления.
5 слайд
Описание слайда:
5
Евангелиста Торричелли.
(1608-1647)
Итальянский ученый, занимавшийся изучением атмосферного давления.
6 слайд
Описание слайда:
До середины 19 века для измерения атмосферного давления использовались только жидкостные барометры (в основном ртутные), изобретенные Э. Торричелли.
7 слайд
Описание слайда:
Торричелли использовал эксперимент, поставленный в 1643 году итальянским исследователем Вивиани. В последнем случае длинная (около метра длиной) стеклянная трубка, запаянная с одного конца, наполнялась ртутью и, плотно запечатанная, опускалась незапечатанным концом в чашу, также содержащую ртуть. Когда пробирку открыли, часть ртути вылилась, а на поверхности оставшейся в пробирке ртути образовалась пустота. Торричелли объяснил это явление тем, что столбик ртути должен оставаться в трубке, давление в которой уравновешивает давление воздуха, а вакуум, созданный над ртутью, был назван “пустотой Торричелли”.
8 слайд
Описание слайда:
РТУТНЫЙ БАРОМЕТР.
Простейший ртутный барометр представляет собой заполненную ртутью стеклянную трубку, открытый конец которой погружен в чашку с ртутью. Ртуть в трубке поднимается и опускается в зависимости от изменения погодных условий.
9 слайд
Описание слайда:
Сифонный барометр
В сифонном барометре изменения уровня ртути на открытом конце трубки передаются грузом W и противовесом C на стрелку, которая указывает на круговую надпись на шкале, предсказывающую погоду.
10 слайд
Описание слайда:
Конструкция всех современных ртутных барометров основана на принципе Торричелли.
Изменение высоты столбика ртути в трубке прибора также изменяет ее уровень в чашке.
Перед считыванием показаний нулевая точка скользящей шкалы совмещается с уровнем ртути в чашке.
0
11 слайд
Описание слайда:
Барометр Фортина
В 1810 году французский конструктор Жан Фортин предложил вместо того, чтобы перемещать шкалу перед каждым показанием, изменять уровень ртути в чашке.
Дно было сделано из эластичной кожи, степень прогиба которой можно было изменять с помощью специального винта, таким образом устанавливая уровень ртути более точно по отношению к нулевой точке шкалы.
12 слайд
Описание слайда:
Барометр Фортина
Барометр Фортина представляет собой чашеобразный барометр, в котором нулевая точка шкалы устанавливается поворотом винта А до тех пор, пока костная точка Т не коснется поверхности ртути; для получения более точных показаний на шкале предусмотрен верньер (нониус).
13 слайд
Описание слайда:
Для измерения атмосферного давления можно использовать любую жидкость. Ртуть удобна благодаря своей высокой плотности – она примерно в 13,6 раза плотнее воды. Поэтому высота столба воды, уравновешивающего давление воздуха, будет в 13,6 раза больше, или около 10 м. Устройство такого размера было бы слишком большим для практического использования; у ртути есть и другое преимущество – она не замерзает до -39°C и поэтому может использоваться при отрицательных температурах.
14 слайд
Описание слайда:
В 1844 году Люсьен Види разработал новый барометр без жидкости, названный барометром-анероидом (от греческого слова “анерос” – без жидкости).
15 слайд
Описание слайда:
В 1843 году итальянский ученый Люсьен Види разработал новый тип барометра. Это изобретение было названо анероидом, что означает “без жидкости”: его основной компонент – круглая металлическая коробка (сильфон), из которой откачивается воздух. Изменение атмосферного давления вызывает движение стенки, которое передается стрелке, перемещающейся по круговой шкале, градуированной в единицах давления (кПа или мм рт. ст.). ст.). Сильфоны современных барометров изготавливаются из никель-серебряного сплава или закаленной стали; они гофрированы для большей гибкости. Иногда в коробку помещают пружину, чтобы выпрямить стенки при уменьшении давления, а в других случаях стенки выпрямляются сами, поскольку они сделаны из гибкого металла.
16 слайд
Описание слайда:
Анероид
Измерительный элемент анероида представляет собой гибкую герметичную металлическую коробку (сильфон), которая расширяется или сжимается под воздействием атмосферного давления.
Анероидная коробка оснащена рычажным механизмом, который перемещает стрелку по круговой шкале.
На рисунке AB – это рычаг с шарнирным плечом C, а DEF – шатун с шарнирным плечом E.
17 слайд
Описание слайда:
Сильфоны современных барометров изготавливаются из никель-серебряного сплава или закаленной стали; они имеют насечки для лучшей гибкости.
Когда давление снижается, внутри ящика устанавливается пружина для выпрямления стенок; в противном случае стенки выпрямляются сами, поскольку они сделаны из эластичного металла.
18 слайд
Описание слайда:
18
Измерительные приборы
атмосферное давление
Ртутный барометр
Барометр – анероид
19 слайд
Описание слайда:
19
Барометр – анероид
2
5
1 – Коробка из гофрированного картона. Внутри коробки создается сильный вакуум. Когда атмосферное давление увеличивается, коробка сжимается, и верхняя поверхность коробки начинает тянуть прикрепленную к ней пружину 2.
2-весна. Указательная стрелка 4 прикреплена к пружине с помощью переводного механизма 3.
3- передаточный механизм
4-указатель
5-шкала
Градуировка анероидной шкалы проверяется и сверяется с показаниями ртутного барометра.
1 гПа = 100 Па
1 мм рт. ст. = 133,3 Па
20 слайд
Описание слайда:
20
Анероидный барометр
1 – случай
2 – гофрированный
случай
3 – стекло
4 – масштаб
5 – металл
пластина
6 – стрелка
7 – ось
21 слайд
Описание слайда:
Недостатки – Недостатки
Анероидные барометры менее надежны, чем ртутные, поскольку пружины и мембраны, которые в них установлены, со временем меняют свою эластичность.
Благодаря своей практичности и отсутствию жидкости, они проще в обращении и поэтому широко используются на практике.
22 слайд
Описание слайда:
22
Альтиметр (высотомер)
– Прибор, показывающий высоту над уровнем моря, работающий по принципу барометра.
Ссылка из военного авиационного словаря:
“Высотомер – это.
Аэронавигационный и навигационный прибор, указывающий высоту полета. По принципу построения они делятся на барометрические и радиовысотомеры. Высотомер также называется альтиметром”.
23 слайд
Описание слайда:
Механические барометрические высотомеры являются высотомерами.
Диапазон измеряемых высот составляет от 0 до 20 км и более. Измерение высоты полета с помощью барометрического высотомера сводится к определению абсолютного давления в атмосфере.
24 слайд
Описание слайда:
Базовая диаграмма
барометрического высотомера:
1 – Стрела;
2-три (аппаратное обеспечение);
3-зубый сектор;
4-трансмиссионный механизм;
5-трубный;
6 напорный бак
приемник давления;
7- жилых домов;
8-Электромагнитная коробка в сборе
25 слайд
Описание слайда:
25
Альтиметр (высотомер).
Прибор для измерения высоты над уровнем моря. Принцип работы устройства основан на регулярном изменении атмосферного давления с изменением высоты над уровнем моря. Внешне высотомер похож на большие наручные часы и крепится к запястью или нагрудному ремню парашютной обвязки.
26 слайд
Описание слайда:
26
Барометрический альтиметр.
Интервал шкалы высотомера составляет 20 метров.
Оснащен барометрической шкалой, которая измеряется в миллибарах.
1 бар = 100.000 паскалей (Па)
1 мбар = 0,001 бар = 100 Па
27 слайд
Описание слайда:
27
Нормальное атмосферное давление – это давление, которое уравновешивает столб ртути высотой 760 мм при температуре 0 °C.
Падение атмосферного давления предвещает ухудшение погоды.
По мере подъема над поверхностью Земли атмосферное давление снижается на 1 мм рт. ст. на каждые 12 м подъема.
Это снижение давления сопровождается уменьшением плотности атмосферы, и она постепенно уходит в космос.
На высоте 6 км давление воздуха в два раза меньше, чем на поверхности Земли.
Барометр – это физический прибор, используемый для измерения
атмосферное давление.
28 слайд
Описание слайда:
Цели
97. У подножия горы барометр показывает давление 760 мм рт. ст., а на вершине – 722 мм рт. ст. Какова приблизительная высота этой горы?
29 слайд
Описание слайда:
98 Рассчитайте примерную высоту телебашни в Останкино. Рассчитайте атмосферное давление у подножия башни и на вершине, см. рис. 149.
30 слайд
Описание слайда:
576. на какой высоте летит самолет с пыльцой, если барометр в кабине показывает 100,641 Па, а давление у поверхности Земли нормальное?
31 слайд
Описание слайда:
577. У входа в метро барометр показывает 101,3 кПа. Определите, на какой глубине находится платформа станции метро, если барометр на этой платформе показывает давление 101,674 Па.
32 слайд
Описание слайда:
578. Каково показание ареометра на высоте московской телебашни (E40 м), если внизу башни ареометр показывает давление 100 641 Па?
33 слайд
Описание слайда:
579*. Рассчитайте давление атмосферы в шахте на глубине 840 м, если давление у поверхности нормальное.
34 слайд
Описание слайда:
580*. Определите глубину шахты, если барометр на дне шахты показывает 109,297 Па, а на поверхности – 103,965 Па.
35 слайд
Описание слайда:
581*. У основания горы барометр показывает 98,642 Па, а на вершине – 90,317 Па. Используя эти данные, определите высоту горы.
Если вы считаете, что материал нарушает авторские права или должен быть иным образом удален с сайта, вы можете оставить жалобу на материал.
Согласно формуле F=pS, изменение атмосферного давления (т.е. величины “p”) приведет к изменению силы сжатия стенки коробки. Следовательно, их прогиб также изменится. Полученное смещение стенок ящика будет передано механизмом на указатель, в результате чего он переместится на другое деление шкалы.
Барометр – анероид
О массе или длине говорят, что она большая или маленькая, увеличивается или уменьшается. Считается, что атмосферное давление высокая или низкийЭто высокий или низкий, нарастающий или спадающий уровень. Эта традиция восходит к тем временам, когда атмосферное давление измеряли с помощью барометров Торричелли, наблюдая за подъемом или опусканием ртутного столба. В настоящее время чаще всего используется …барометры без жидкости, так называемые… анероиды (греческое “а” – отрицательный, “ноль” – влажный).
Основной частью анероидного барометра является легкий, гибкий, полый металлический коробка 2 Основной частью барометра-анероида является легкая гибкая металлическая коробка с гофрированной (волнистой) поверхностью. Из коробки откачивается воздух. Его стены вытянуты Гибкая металлическая пластина 5.. Стрелка 6 крепится к нему с помощью специального механизма. стрелка 6который установлен на ось 7 (см. рисунок ниже). Конец стрелы движется вдоль масштаб 4обозначается в мм рт. ст. Все части барометра размещаются внутри случай 1запечатанный спереди стекло 3.
Согласно формуле F=pS, изменение атмосферного давления (т.е. величины “p”) вызовет изменение силы сжатия стенок ящика. Следовательно, изменится и величина прогиба. Результирующее движение стенок ящика будет передаваться механизмом на указатель, заставляя его перемещаться в другое положение на шкале.
На рисунке показано упрощенное соединение между коробкой и указателем. В действительности механизм гораздо сложнее. На самом деле механизм намного сложнее и даже имеет нить, которая наматывается на булавочное колесо, прикрепленное к игле.
Анероидный барометр – очень чувствительный прибор. Например, его можно использовать для обнаружения изменений атмосферного давления даже во время езды на лифте в многоквартирном доме. Наблюдая за барометром, вы легко заметите, что барометр Что его показания меняются в зависимости от погоды.. Было замечено, что атмосферное давление уменьшается перед плохой погодой и увеличивается перед безоблачной погодой. Также, показания барометра зависят от высоты над уровнем моря в месте наблюдения… над уровнем моря. Чем выше вы поднимаетесь, тем ниже атмосферное давление. На малых высотах атмосферное давление снижается на 1 мм рт. ст. каждые 12 м.
И барометрический анероид, и трубка Торричелли могут использоваться не только как барометр, но и как вакуумный измерительный прибор. Это название прибора для измерения давления газа, которое ниже атмосферного.
На рисунке изогнутая трубка Торричелли помещена на пластину воздушного насоса. Поскольку высота трубки намного меньше 76 см, при атмосферном давлении ртуть полностью заполняет трубку (рис. “a”). Накрыв трубку колоколом и выкачав воздух, мы снизим давление. Через некоторое время уровень ртути начнет снижаться, указывая на то, что под колоколом постепенно образуется вакуум (рисунок “b”).
Ртуть можно заменить любой другой жидкостью, включая воду. Однако вода в 13,5 раз легче ртути, а значит, ее столб в трубке будет намного выше и составит около 10 м. Измерять высоту такого столба неудобно, но такие барометры тоже существуют.
Анероидный барометр
Ртутный барометр – простой и точный прибор для измерения атмосферного давления, но ртуть – ядовитое вещество, которое имеет тенденцию медленно испаряться (и пары ртути также ядовиты).
Поэтому был изобретен барометр, в котором для измерения не использовалась ртуть (анероид, или бестеневой). Основной частью барометра-анероида является герметичная гофрированная металлическая коробка, из которой откачивается воздух. Под атмосферным давлением коробка немного сжимается, и чем выше давление, тем больше она сжимается. Когда давление ослабевает, гофрированная часть коробки слегка распрямляется. Следовательно, толщина такой коробки всегда будет пропорциональна величине давления, действующего снаружи.
К коробке припаян стержень и специальный рычажный механизм, который передает его на указатель, который может быть градуирован любым способом, либо в миллиметрах ртути, либо в стандартных единицах СИ – паскалях.
Рисунок 3: Конструкция барометра – анероида.
Как правило, барометры этого типа имеют специальный регулировочный винт в рычажном механизме, который позволяет изменять положение стрелки. Вариации толщины коробки очень малы, и в промышленном производстве слишком дорого поддерживать требуемую точность изготовления. Поэтому коробка изготавливается с определенным допуском, а значение атмосферного давления точно устанавливается регулировочным винтом с помощью эталонного барометра.
Само значение атмосферного давления не очень информативно. Гораздо важнее его вариации. Многие люди знают, что погода должна ухудшаться, если “барометр падает”. И наоборот, погода улучшится, если показания барометра повысятся. Именно поэтому большинство анероидных барометров также имеют второй индикатор, который можно установить вручную. Эта стрелка совмещается с основной стрелкой, и через определенное время можно увидеть, увеличивается или уменьшается давление. Кроме того, нередко к барометру добавляют небольшие приборы, такие как термометр и гигрометр.
Барометр-анероид – более сложное устройство. Хотя идея этого прибора была высказана почти одновременно с изобретением ртутного барометра (его сделал в том же 17 веке немецкий ученый Готфрид Лейбниц), практическая реализация идеи великого немца произошла только через двести лет. В 1847 году талантливый французский инженер Люсьен Види создал первый в мире барометр – анероид. Как это работает?
Типы барометров
Метеорологические станции до сих пор используют ртутные барометры, основанные на приборе Торричелли. Эти манометры считаются наиболее точными и достоверно показывают изменения атмосферного давления. Но ртуть опасна для здоровья. Поэтому пробирку с жидкостью поместили в латунную коробку с отверстием, чтобы наблюдать за изменениями в колонке. Это устройство было названо чашечным барометром.
Существуют барометры, называемые “анероидами”. Они не содержат жидкости. Анероидный барометр состоит из специальной чувствительной коробки внутри прибора. В нем содержится разбавленный воздух. В зависимости от степени атмосферного давления коробка, уменьшаясь или увеличиваясь, приводит в движение зависимую стрелку. Это, в свою очередь, указывает на текущее значение.
Слайд 25 . Как мы пьем? (Вдыхание жидкости ртом приводит к расширению грудной клетки и разжижению воздуха в легких и во рту. Повышенное внешнее атмосферное давление по сравнению с внутренним давлением “выталкивает” часть жидкости внутрь. Именно так человеческое тело использует атмосферное давление).
Урок по барометру – анероиду
Учащиеся узнают о принципе действия и устройстве анероидного барометра; учатся определять атмосферное давление с помощью анероидного барометра. На уроке объясняется, почему барометрическое давление увеличивается с высотой над уровнем моря.
Содержание урока
Урок физики в 7 классе по теме:
“Барометр – анероид. Атмосферное давление на разных высотах”.
Цель урока: Продолжить формирование представлений об атмосферном давлении и взаимосвязи между атмосферным давлением и высотой над уровнем моря.
Задачи:
Образовательный: Объяснить явления, подтверждающие существование атмосферного давления; объяснить, что причиной повышения атмосферного давления с уменьшением высоты является сила притяжения Земли; познакомить учащихся с примером определения атмосферного давления, раскрыть физическое содержание эксперимента Торричелли; исследовать работу и устройство барометра-анероида; научить определять атмосферное давление с помощью барометра-анероида.
Развитие: Развивать у учащихся навыки логического мышления, наблюдательность, познавательные интересы к физике и технике.
Образовательный: Воспитание у учащихся заботы о чистоте окружающего воздуха и соблюдения принципов охраны природы. В связи с тем, что жизнь человека протекает на поверхности Земли в нижних слоях атмосферы, каждый должен знать, как определить значение атмосферного давления, так как у многих людей от его изменения зависит артериальное давление.
Междисциплинарные связи:
с историей (история открытия атмосферного давления и мемориал героям-стратонавтам);
биология (атмосферное давление и жизнедеятельность организмов);
география (давление на разных высотах на Земле).
Оборудование: компьютер, экран, проектор, барометр-анероид, барограф
Форма проведения урока: Телевизионный урок.
К уроку готовится презентация с использованием Microsoft Office Power Point.
I. Организационный момент.
Сегодня у нас будет необычный урок. Мы примем участие в увлекательном уроке – телепередаче “Очевидное – удивительное”. Эта программа посвящена атмосферному давлению. Как его можно измерить и как меняется атмосферное давление в зависимости от высоты над уровнем моря.
2 Для проверки знаний и навыков учащихся по предыдущим темам (напр.Анкета честности):
– Что такое давление? (Давление – это физическая величина, равная отношению силы, действующей на тело, к площади его поверхности p = F/S)
– В каких единицах СИ выражается давление? (1 Па = 1H/1 м 2 )
– От чего зависит давление, оказываемое жидкостями и газами? (Зависит от типа вещества и высоты колонны; формула p = ρgh)
– Что называется атмосферой? (Атмосфера – это воздушная оболочка Земли).
– Что называется атмосферным давлением? (Атмосферное давление – это давление земной атмосферы или воздушной оболочки).
– Почему на Земле есть воздушная оболочка? (Гравитация действует на молекулы воздуха. Чтобы выйти за пределы земного притяжения, нужна очень высокая скорость – 11,2 км/с. Скорость большинства молекул гораздо ниже).
3 Объяснение нового материала.
Слайды 4-9.Откройте свои тетради и запишите тему урока.
(На экране компьютера появится тема урока: “Барометр-анероид. Атмосферное давление на разных высотах”). На практике используется металлический барометр, называемый анероид (в переводе с греческого – “анероид”). не содержит жидкости. Барометр назван так потому, что не содержит ртути). Внешний вид анероида показан на рисунке. Основная часть представляет собой металлическую коробку с рифленой поверхностью. Из этого ящика откачивается воздух, а чтобы атмосферное давление не раздавило ящик, его крышка подтягивается вверх пружиной. Когда атмосферное давление увеличивается, крышка прогибается вниз и сжимает пружину. Когда давление уменьшается, пружина распрямляет крышку. Указательная стрелка крепится к пружине с помощью передаточного механизма, который перемещается вправо или влево при изменении давления. Под стрелкой находится шкала, деления которой нанесены в соответствии с показаниями ртутного барометра. Число 745, на которое указывает стрелка анероида, означает, что текущая барометрическая высота ртутного столба в барометре составляет 745 миллиметров. Анероидный барометр иногда имеет две стрелки: эталонную и подвижную. Контрольная стрелка может быть использована для записи атмосферного давления, которое присутствовало в момент фиксации. Движущаяся стрелка указывает давление в данный момент времени. По разнице в показаниях можно судить об изменении атмосферного давления за определенный период времени. Запишите в паскалях, какое давление показывает контрольная стрелка на экране.
Слайды 10-12. Знание атмосферного давления очень важно для прогнозирования погоды на ближайшие несколько дней, поскольку изменения атмосферного давления связаны с изменениями погоды. Барометр – незаменимый инструмент для наблюдения за погодой. Очень важно знать, как пользоваться таким барометром. Его можно использовать для предсказания погоды. Это устройство используется в авиации, альпинизме, геологических экспедициях, управлении морским и речным транспортом.
Слайд 13. Нормальное атмосферное давление.
Слайд 14. Давление уменьшается с высотой.
Итак, мы открываем следующую часть программы “Умелые руки”. Это действующая модель барометра. (Показана модель барометрического анероида).
Внимательно посмотрите на эту модель и подумайте, куда будет отклоняться стрелка барометра вправо или влево по мере падения давления.
Тематическое исследование (Домашнее задание): Определите высоту дома, в котором живет студент.
4 Отзыв .
Слайды 15-17.. Для любителей географии. . Гора Белуха находится в Усть-Коксинском районе Алтайских гор. Это самая высокая точка Катунского хребта и самая высокая точка Сибири. Белуха имеет две вершины в виде неправильных пирамид – восточную (4506 м) и западную (4435 м), между которыми находится склон, “Седло Белухи”, высотой 4000 м. На территории России за Уралом только на Камчатке есть вершина выше Белухи – Ключевская Сопка. Но гора привлекает не столько своей высотой. Как говорят альпинисты: Белуха – это не для рекордов, это для души. От него исходит особый эффект, который можно почувствовать даже на расстоянии вытянутой ноги. Когда человек впервые видит Белуху, его охватывает благоговение. В долине озера Аккем, у подножия Белухи, царит атмосфера открытости и братства.
Слайд 18. Вычислите высоту этой горы. Учащиеся выполняют задание на слайде.
Слайды 19-20.. Для любителей истории родины. Если вы приедете в Саранск на поезде, то на привокзальной площади увидите памятник героям-стратонавтам. На высоком круглом постаменте возвышается бронзовая фигура молодого человека, стремящегося вверх. С какой стороны ни посмотри, впечатление одно и то же – его руки вот-вот станут крыльями, и он полетит далеко к звездам. Эта статуэтка является символом мужества, романтики, стремления к достижениям. Он словно приветствует наших гостей и призывает всех к подвигу во имя процветания нашего Отечества. Кто герои “Стратонавтов”? На постаменте расположены рельефные портреты исследователей стратосферы Павла Федосеенко, Андрея Васенко и Ильи Усыскина с надписью “Героям-стратонавтам”. Именно они начали прокладывать путь в космос. В январе 1934 года они поднялись на воздушном шаре в стратосферу на высоту 22 км. Полет проходил на стратосферном аэростате “Осоавиахим-1”, сконструированном А. Васенко. Во время спуска стратостат потерпел крушение и упал на территории Мордовии. Один из стратоведов – Илья Усыскин – уроженец Мордовии. Герои были похоронены на Красной площади в Москве. Жители города чтят память храбрых страттонцев. В их честь названы улицы. Мемориал был открыт в 1963 году.
Слайды 21-23. Для любителей биологии.
Слайд 24. Как мы дышим? (При мышечных нагрузках мы увеличиваем объем грудной клетки, и давление воздуха в легких уменьшается. Затем атмосферное давление “выталкивает” воздух в легкие. Во время выдоха происходит обратное).
Слайд 25 . Как мы пьем? (Всасывание жидкости ртом приводит к расширению грудной клетки и разжижению воздуха как в легких, так и во рту. Повышенное внешнее атмосферное давление по сравнению с внутренним давлением “загоняет” часть жидкости туда. Именно так человеческое тело использует атмосферное давление).
Слайды 26-27. Влияние высоты над уровнем моря на жизнь человека.
Что произошло бы на Земле, если бы воздушная атмосфера внезапно исчезла?
– Температура на Земле достигнет примерно -170°C, вся вода замерзнет, а земля покроется ледяной коркой.
– Наступила бы полная тишина, потому что из пустоты не исходит ни звука; небо стало бы черным, потому что небо окрашено воздухом; не было бы ни сумерек, ни рассвета, ни белых ночей.
– Звезды перестанут мерцать и будут видны не только ночью, но и днем (днем мы их не видим из-за рассеивания солнечного света частицами воздуха).
– Животные и растения погибнут.

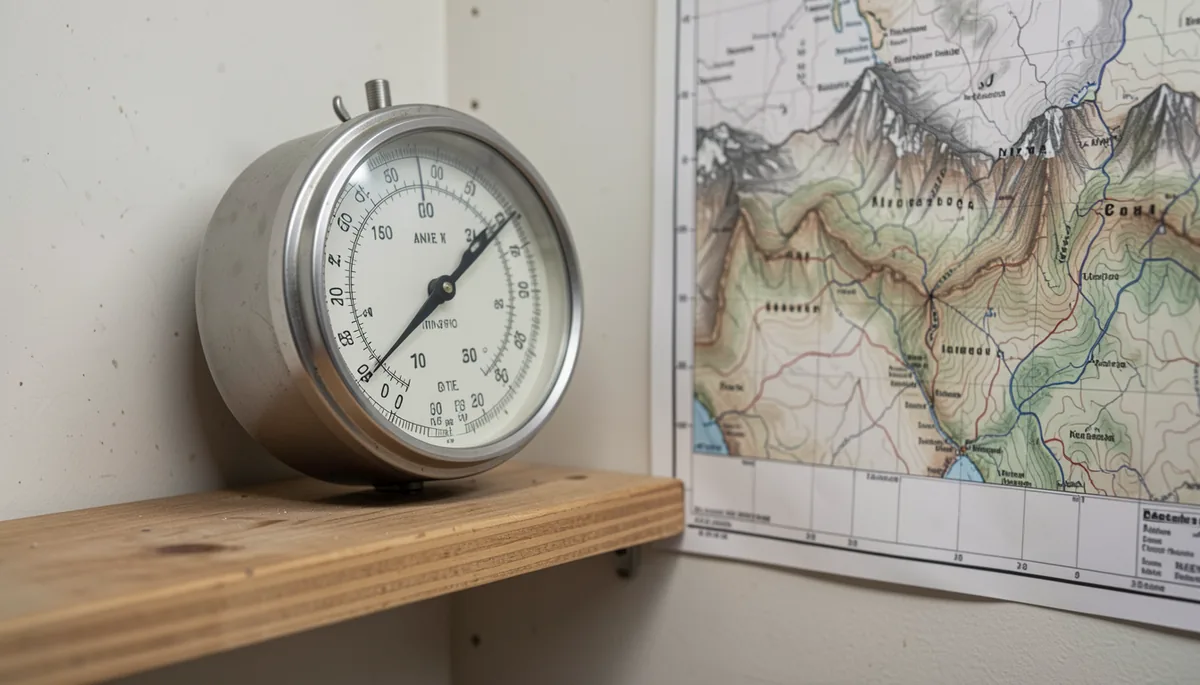

В целом, анероидный барометр можно использовать для измерения высоты над уровнем моря, если шкала дополнительно запрограммирована в метрах. Для любознательных приводим таблицу показаний барометра для снижения температуры на 0,5 °C на каждые 100 метров высоты над уровнем моря.
Что такое анероидный барометр география 5 класс
На рисунке изображен обычный бытовой барометр. Эти барометры называются анероидами, что в переводе с греческого означает “безводный”. Барометр-анероид является одним из основных приборов, используемых метеорологами для составления прогнозов погоды на ближайшие дни, поскольку его изменения зависят от изменений атмосферного давления. Анероид состоит из неподвижной части, которая соединена пружинами и системой стрелок со стрелкой, и шкалы.

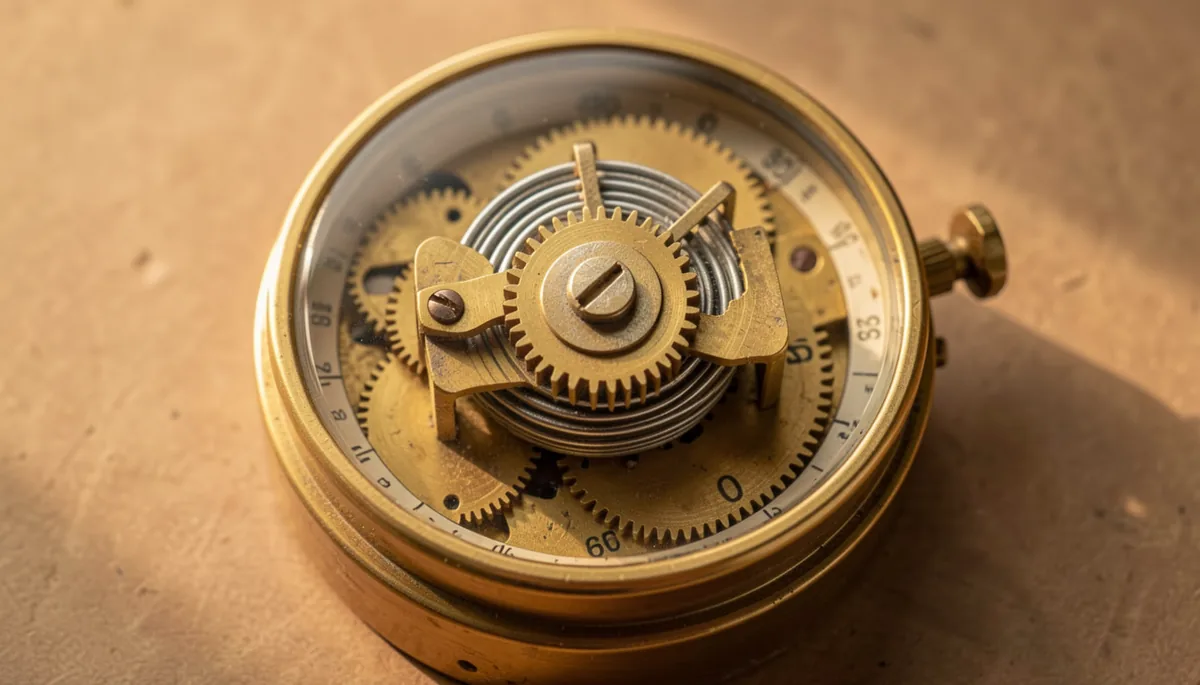

Приемная часть анероида представляет собой круглый гофрированный металлический (гофрированный означает полосатый) коробку, внутри которой создается сильный вакуум. Когда атмосферное давление повышается, коробка сжимается и тянет за собой прикрепленную к ней пружину; когда давление падает, верхнее основание коробки поднимается, и пружина раскручивается. Движение конца пружины через систему рычагов передается на стрелку, которая перемещается по шкале.
К сожалению, на барометры сильно влияет температура окружающей среды и, со временем, изменение натяжения пружины. По этой причине в современных анероидных барометрах можно найти дуговой термометр (компенсатор) для коррекции показаний анероидной температуры. Для получения истинного показания давления анероид нуждается в поправках, которые определяются путем сравнения с ртутным барометром. Существует три поправки для анероида:
- шкала – зависит от того, неодинаково ли реагирует анероид на изменение давления в разных точках шкалы
- температурный – обусловлен температурной зависимостью упругих свойств коробки анероида и пружины
- аддитивные, из-за изменения упругих свойств коробки и пружины с течением времени.
Для калибровки анероидов используются жидкостные (ртутные) барометры, которые более точны, но менее компактны и менее безопасны. Первый ртутный барометр был описан Эванджелисто Торричелли из Флоренции в 1644 году в его работе Opera geometrica.
Нормальным считается давление 760 мм рт. ст. (миллиметров ртутного столба). (миллиметры ртутного столба), или 101 325 Па (1013 гПа) – давление на уровне моря при нормальных условиях. Поскольку атмосферное давление создается осажденными слоями воздуха, оно уменьшается по мере подъема в гору. Зависимость давления воздуха от высоты над уровнем моря описывается так называемой барометрической формулой.
С помощью барометрической формулы мы можем определить высоту, на которой находится барометр. Метод определения разницы высот между двумя точками на основе давления, измеренного в этих точках, называется барометрическим нивелированием. Именно этот принцип используется альтиметрами и навигационными устройствами GPS для определения высоты точки наблюдения.
В целом, барометр-анероид может использоваться для измерения высоты местности, если шкала прибора дополнительно запрограммирована в метрах. Для любознательных я приведу таблицу показаний барометра, в которой на каждые 100 метров высоты над уровнем моря приходится снижение температуры на 0,5°C.
| Высота | Давление, мм рт. ст. |
| 0 | 762 |
| 1000 | 671 |
| 2000 | 590 |
| 3000 | 517 |
| 4000 | 453 |
| 5000 | 395 |
| 6000 | 344 |
| 7000 | 288 |
| 8000 | 258 |
Если измерения проводятся через достаточно короткие промежутки времени (чтобы минимизировать влияние погоды на барометр) и в не слишком большом диапазоне высот, барометрическая формула может быть записана как
Что касается значения слова кулик (существительное):
Значение слова “барометр-анероид”.
/>Привет, меня зовут Lampbot, и я компьютерная программа, которая поможет вам создать карту Word. Я хорошо разбираюсь в математике, но пока не понимаю, как устроен ваш мир. Пожалуйста, помогите мне понять!
Спасибо! Я обязательно научусь отличать общеупотребительные слова от узкоспециализированных.
Когда речь идет о понимании значения слова кулик (существительное):
Синонимы к слову “барометр-анероид»
Предложения со словом “барометр-анероид»
- Если вы можете получить в свои руки анероидный барометрБарометр-анероид, с ним можно проводить интересные эксперименты.
Отправить комментарий
Подробнее на
Предложения со словом “барометр-анероид
Если вы можете получить в свои руки анероидный барометрвы сможете провести с ним интересный эксперимент.
Вы можете представить наше удивление, когда мы наткнулись на накуз, небольшой ящик для корабельных инструментов, в котором находились анероидный барометр!
Справа – круглый анероидный барометр барометр-анероид.
Синонимы для анероидного барометра
- ртутный барометр
- измерительное устройство
- магнитный компас
- линейка
- высота над уровнем моря
Правописание
Карта русских слов и фраз
Онлайн тезаурус с возможностью поиска ассоциаций, синонимов, контекстуальных ассоциаций и примеров предложений для русских слов и фраз.
Основная информация о склонении существительных и прилагательных, спряжении глаголов и морфемной структуре слов.
Читайте далее:
