Сколько измерительных шкал имеет штангенциркуль

Если вы хотите измерить шаг резьбы штангенциркулем, делайте это в следующем порядке. Сначала измеряется высота хвостовика и наружный диаметр детали. Затем подсчитывается количество нитей. Деление длины резьбы на число витков дает шаг резьбы.

Содержание

Штангенциркули: назначение, типы, характеристики + выбор

Одним из самых простых измерительных инструментов и высокоточных, который отличается своей универсальностью и способностью измерять внутренний и внешний диаметр, является штангенциркуль.

Среди множества типов с различными размерами можно найти варианты с наименьшим допуском.

Сам инструмент широко используется в повседневной жизни и незаменим при выполнении токарных работ.

Суппорт

Простая проверка правильности показаний в домашних условиях может быть выполнена путем сближения губок штангенциркуля до упора.

Назначение и принцип работы

Назначение штангенциркуля – измерять с высокой точностью как внутри, так и снаружи измеряемых объектов, а также глубину всевозможных отверстий.

Особенностью этого инструмента является его универсальность.

модель суппорта

Калипер – разговорное название штангенциркуля, используемое теми, кто постоянно им пользуется, является разговорным сокращением этого слова.

Этот инструмент “знает”, как измерить наружный и внутренний диаметр круглых и цилиндрических предметов, таких как гайки и болты, и подходит для измерения внутренних канавок по всем параметрам.

Принцип измерения штангенциркулем заключается в определении размера по положению измерительной рамки, которая свободно перемещается вдоль стержня штангенциркуля с размеченной шкалой.

Значение самого размера определяется случайно, а его точность, в зависимости от класса точности, может достигать сотых долей миллиметра.

В дополнение к вышеупомянутым частям, инструмент имеет два типа губок. Верхние используются для измерения отверстий, пазов и канавок изнутри. Нижние используются для измерения деталей снаружи. Другим компонентом является линейка-глубиномер, как понятно, для измерения глубины отверстий, и винт, который зажимает и фиксирует раму.

3 Как проводится измерение

Принцип работы, а также конструкция суппорта не отличаются особой сложностью. Если измерения проводятся снаружи, губки раздвигаются путем перемещения верньера вдоль основной штанги. Для внутренних измерений выполняется обратная операция. Губки сближаются, а затем постепенно раздвигаются, пока не окажутся заподлицо с внутренним краем отверстия.

Итак, предположим, что вы хотите узнать точный размер детали с помощью стандартного штангенциркуля. На следующей иллюстрации показан процесс измерения: слева внешние измерительные губки зажимают объект, размеры которого вы хотите узнать, справа вы видите основную шкалу и шкалу верньера, деления которых составляют результат измерения.

тормозной суппорт

После того как детали будут зажаты, раму следует закрепить винтом. Сначала посчитайте, сколько у вас полных миллиметров. На шкале столба найдите линию, которая ближе всего к нулю на шкале верньера. На схеме это показано первой верхней стрелкой. Это значение – в данном случае 13 мм – необходимо запомнить или записать. Затем вычисляются доли миллиметра. Теперь необходимо найти ближайшую к нулю линию на верньере, которая в то же время совпадает с линией на шкале линейки. Эта линия обозначена на чертеже второй верхней стрелкой. Затем найдите его серийный номер – это 21. Затем это число умножается на значение деления верньера. В приведенном примере это 0,01 мм. Теперь остается только определить точное значение, указанное штангенциркулем – для этого к дробным частям прибавьте целое число. Результат – 13,21 мм.

Конечно, если у вас в руках цифровой или циферблатный прибор, процедура измерения упрощается. Если вы собираетесь купить инструмент, зайдите на наш сайт и поищите подходящую модель: цифровой штангенциркуль, циферблатный калибр или верньер. Поверьте, есть из чего выбрать! Чтобы сделать заказ, воспользуйтесь онлайн-формой или позвоните своему менеджеру.

3.Позволяет измерять детали с точностью до 1 мм. Для большей точности (до 0,1 мм) используется штангенциркуль. Это универсальный измерительный инструмент. Его можно использовать для измерения внутренних и внешних размеров и глубины отверстий.

Каковы основные части тормозного суппорта?
2) Сколько измерительных шкал имеет штангенциркуль?
3. какие измерения можно выполнить с помощью штангенциркуля?
4. Во сколько раз точность штангенциркуля выше точности линейного измерения?
5. как штангенциркуль измеряет целые миллиметры и десятые доли миллиметра?

1) Суппорт типа Sztz-I: – стержень; – подвижная рамка; – линейка стержня; – губки для измерения внутрь; – губки для измерения наружу; – линейка глубины; – верньер; – винт для крепления рамки.

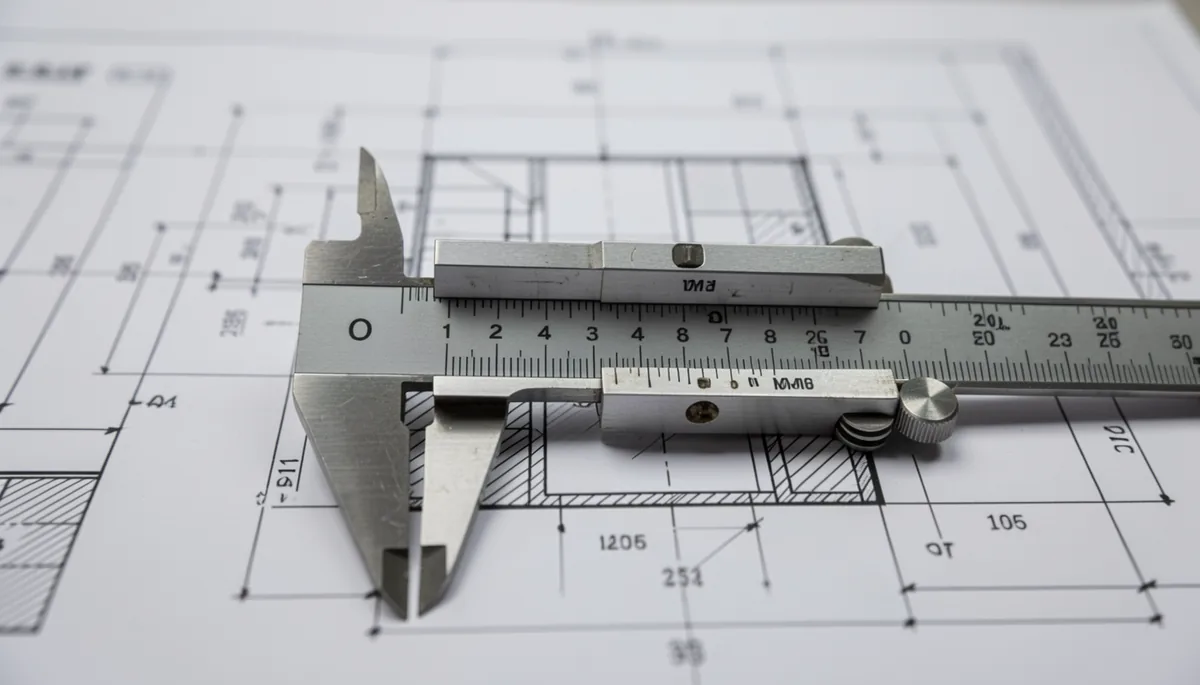

2 Шкала штангенциркуля двойная: одна размечена на штанге (в сантиметрах и миллиметрах), другая на рамке (верньер, в долях миллиметра).

3) Они позволяют измерять детали с точностью до 1 мм. Для измерений с более высокой точностью (до 0,1 мм) используется штангенциркуль. Это универсальный измерительный инструмент. Он может использоваться для измерения внешних и внутренних размеров заготовки и глубины отверстия.

4. В 100 раз точнее, чем линейка.

5. Для этого используется вспомогательная шкала, называемая нониусом.

При измерении штангенциркулем полные миллиметровые числа отсчитываются по миллиметровой шкале линейки до нулевой шкалы верньера, а десятые доли миллиметра – по шкале верньера от нулевой шкалы верньера до шкалы верньера, совпадающей с любым делением на миллиметровой шкале.

Штангенциркули типов II и III – это более специализированные инструменты, которые редко используются в повседневной жизни, но необходимы для других применений. Например, штангенциркули типа II подходят для измерения и разметки без необходимости использования других инструментов, а штангенциркули типа III лучше всего подходят для работы только с плоскими или цилиндрическими деталями. Для работы с твердой сталью или абразивными материалами предпочтительным выбором будет суппорт типа Т-1.

Основные особенности и характеристики штангенциркулей

Основные характеристики суппортов, на которые следует обратить внимание при выборе и покупке, следующие:

  • Диапазон измерений;
  • Значение показаний верньера/циферблата/цифрового дисплея;
  • Точность измерения.

Диапазон измерения может составлять от 0 до 2000 мм. Калиперы с максимальным диапазоном измерения от 125 до 300 мм являются наиболее распространенными, но также доступны инструменты с диапазонами измерения 0-400 и 0-500 мм. Специальные штангенциркули могут измерять от 250 мм до 2000 мм.

Контрольное значение нониуса определяет минимальное значение, которое может быть измерено штангенциркулем, эта характеристика может принимать следующие значения:

Использование цилиндров

  • Нониус – 0,1 и 0,05 мм (наиболее точные зарубежные приборы могут измерять значения до 0,02 мм, национальный стандарт не предусматривает такой точности);
  • циферблатные калибры – 0,1, 0,05 и 0,02 мм;
  • Электронные – до 0,01 мм.

Эта характеристика обычно указывается в обозначении инструмента в виде десятичной или порядковой дроби. Например, эталонное значение 0,05 может быть обозначено как 1/20, 0,02 – как 1/50 и т.д.

Наконец, погрешность указывает на ошибку, которую допускает инструмент при измерении. Максимальная погрешность напрямую зависит от опорного значения верньера и диапазона измерения. Для верньерных манометров с эталонным значением 0,1 погрешность может составлять от 0,05 до 0,2; для циферблатных манометров с эталонным значением 0,1 она не должна превышать 0,08 мм, а с эталонными значениями 0,02 и 0,05 мм – 0,04 мм; для электронных манометров она должна составлять от 0,03 до 0,07 мм. Кроме того, чем шире диапазон измерения прибора, тем больше погрешность.

Эти значения измерены при +20°C и могут быть распечатаны непосредственно на приборе.

Вот видео о том, как пользоваться штангенциркулем.

Штангенциркули с круглой градуировкой тип ШЗК-I

Круглые штангенциркули типа ШТСК-I

Штангенциркуль типа ШЦК-1 имеет круговую сагиттальную шкалу для снятия показаний. Данный тип прибора предназначен для измерения внешних размеров, внутренних размеров и глубины отверстий и выступов. Балльная шкала позволяет значительно снизить вероятность ошибок при чтении.

В основном он используется в промышленности, для токарных и фрезерных работ, в слесарном деле и в быту. Индекс штангенциркуля соответствует ГОСТ 166-89, номер прибора в Государственном реестре средств измерений № 41093-09.

Погрешность измерения по основной шкале для штангенциркулей 1-го класса точности составляет 0,004 мм. При необходимости прибор можно откалибровать.

Основные технические параметры ШЦК-1 приведены в таблице:

Параметры ШЦКИ-150 0,01 ШЦКИ-150 0,02
A, мм 17,5 17,5
B, мм 40 40
C, мм 15,5 15,5
Диапазон измерения, мм 0-150 0-150
Референсное значение, мм 0,01 0,02
Точность, +- мм 0,03 0,03
Отклонение от плоскостности и параллельности наружной поверхности измерительных губок, мм 0,004 0,004
Отклонение от параллельности внутренних поверхностей измерительных губок, мм 0,04 0,04
Расстояние между торцами губок для измерения внутренней поверхности, мм 10 +0,02 10 +0,02
Точность измерения глубины, мм 0,05 0,05
Упаковочная единица Номер модели 50 50
Вес упаковочной единицы, кг 18 18

Calypso можно купить с доставкой до вашей двери или до терминалов транспортных компаний в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йочкара-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орел, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А также Республики Казахстан, Беларусь и другие страны СНГ.

Т-1 – односторонний с глубиномером с измерительными поверхностями из твердых сплавов (рис. 2);

1) ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1 . Штангенциркули должны быть следующих основных типов:

I – двухсторонний с глубиномером (рис. 1);

Т-1 – односторонний с глубиномером с измерительными поверхностями из твердого сплава (рис. 2);

II – двусторонний (рис. 3);

III – односторонний (тире 4 ).

Примечание. Допускается оснащение штангенциркулей приспособлениями или вспомогательными измерительными поверхностями для расширения их функциональности (измерение высоты, уступов и т.д.).

1 – бар; 2 – рама; 3 – приспособление; 4 – нониус; 5 – рабочая поверхность стержня; 6 – глубиномер; 7 – Губки с кромочными измерительными поверхностями для измерения внутренних размеров; 8 – губки с плоскими поверхностями для измерения наружных размеров; 9 – шкала стрелы.


1 – бум; 2 – рама; 3 – приспособление; 4 – нониус; 5 – Рабочая зона стрелы; 6 – глубиномер; 7 – губки с плоскими поверхностями для измерения наружных размеров; 8 – шкала стрелы.

1 – бум; 2 – рама; 3 – привязанность; 4 – нониус; 5 – рабочая поверхность штанги; 6 – устройство для точной регулировки рамы; 7 – губки с измерительными поверхностями по краям для измерения наружных размеров; 8 – губки с плоскими и цилиндрическими измерительными поверхностями для измерения внешних и внутренних размеров соответственно; 9 – шкала бум.

(Измененная версия, редакция № 1).

1 – бум; 2 – рама; 3 – элемент крепления; 4 – нониус; 5 – Измерительная линейка; рама; зажимной элемент; верньер; рабочая поверхность линейки; 6 – Губки с плоскими измерительными поверхностями для измерения наружных размеров; 7 – Губки с цилиндрическими измерительными поверхностями для измерения внутренних размеров; 8 – Шкала стрелы.

(модифицированное издание, пересмотр 1).

1.2 . Штангенциркуль должен быть изготовлен с верньерным отсчетом (SPC) (рис. 1-4), или с отсчетом по круговой шкале (SPC) (рис. 5), или с цифровым отсчетом (SPC) (рис. 6).

1 – Круговая шкала счетного устройства; 1 – цифровое считывание;

2 – бар; 3 – рама; 4 – шкала стрелы. 2 – бар; 3 – рама.

Примечание. На рисунках 1- 6 не указана конструкция суппортов.

1.3 . Диапазон измерений, значение показаний верньера, значение деления круговой шкалы и степень дискретности цифровых показаний штангенциркулей должны соответствовать указанным в таблице 1.

Диапазон измерений штангенциркулей

Значение шкалы верньера

Значение деления круговой шкалы

Степень читаемости цифровых данных 1.

(1) Для измерения наружного размера на штангенциркулях с верхним пределом до 400 мм устанавливается нижний предел измерения.

2) На штангенциркулях типа T-1 диапазон измерения установлен только для измерения наружных размеров и глубины.

3 Верхний предел измерения штангенциркулей типа I и T-1 не должен превышать 300 мм..

4-й Допускается изготовление штангенциркулей с отдельными верньерами или шкалами для измерения наружных и внутренних размеров.

Допускается изготовление штангенциркулей типа III с поверхностями для измерения наружных размеров из твердого сплава (твердый сплав по ГОСТ 3882).

Пример идентификационного номера штангенциркуля типа II с диапазоном измерения 0-250 мм и оптическим значением показаний 0,05 мм:

Шаблонный суппорт ШЦ-. II -250-0,05 ГОСТ 166

Как и выше, штангенциркуль типа I I с диапазоном измерения 250-630 мм и оптическим значением показаний 0,1 мм, класс точности 1:

Ползунковый суппорт типа SHTS-. II -250-630-0,1-1 ГОСТ 166

Как и выше, штангенциркуль типа I с диапазоном измерения 0-150 мм и значением деления круговой шкалы 0,02 мм.

Трафаретный суппорт ШЦК-150-0,02 ГОСТ 166

То же самое относится и к штангенциркулю типа I с диапазоном измерения 0 – 125 мм и цифровым отсчетом через каждые 0,01 мм:

ШЦ-125-0.01 ГОСТ 166 Шаблонный штангенциркуль

(Пересмотренное издание).

1.4 . Штангенциркули типов II и III, оснащенные разметочным устройством, должны быть оборудованы устройством для точной установки рамки (рис. 3).

Для узких установочных рамок допустима микрометрическая подача.

1.5 . Удлинители челюстей l и l 2 для измерения внешних размеров и удлинения губок l 1 и l 3 для измерения внутренних размеров должны соответствовать указанным в таблице 2 (рис. 1-4).

(Измененное издание. Редакция № 2).

(Измененное издание. Пересмотр. № 1).

1.6 . Штангенциркули типов II и III с губками для измерения внутренних размеров должны иметь цилиндрическую измерительную поверхность с радиусом не более половины общей толщины губок (не более g / 2).

Для штангенциркулей с пределом измерения до 400 мм размеры (рис. 3 – 4) не должны превышать 10 мм, а для штангенциркулей с верхним пределом измерения свыше 400 мм – 20 мм.

1.7 . Длина верньера должна быть выбрана из диапазона 9 мм; 19 мм; 39 мм – для значения показаний верньера 0,1 мм, 19 мм; 39 мм – для значения показаний верньера 0,05 мм.

Длинные неиусовые линии могут быть обозначены целыми числами.

1.8 . Штангенциркули с цифровым отсчетом должны быть способны выполнять функции, характеризующие степень автоматизации, указанную в приложении.

1.9 . Штангенциркули с цифровым отсчетом должны питаться от встроенного источника питания.

Штангенциркули с измерительным выходом на внешнее устройство должны питаться от встроенного блока питания и/или от сети через блок питания.

(Пересмотренное издание, редакция 2).

1.10 . Цифровые штангенциркули должны быть сконструированы таким образом, чтобы давать правильные показания при максимально допустимой скорости движения рамы не менее 0,5 м/с.

1.11 . (Удалено. Поправка 2).

Эти линейки используются для измерения внутренних и внешних размеров и для разметки перед обработкой. Поэтому их челюсти имеют твердые металлические наконечники, чтобы защитить их от быстрого износа. Диапазон измерений серии Shtz-II составляет 0-250 мм с точностью 0,02 мм.

Двунаправленный штангенциркуль с глубиномером показан на рисунке. Диапазон измерения данного прибора составляет 0-150 мм. Он может использоваться для измерения внешних и внутренних размеров и глубины отверстий с точностью до 0,05 мм.


Основные компоненты

  1. бум.
  2. Рама.
  3. Губки для внешних измерений.
  4. Губки для внутренних измерений.
  5. Линейка для измерения глубины.
  6. Стопорный винт для фиксации рамы.
  7. Шкала Нониуса. Для измерения долей миллиметра.
  8. Шкала стержня.

Классический суппорт устроен следующим образом. К измерительной линейке прикреплена подвижная щелевая рама. Чтобы рамка прочно держалась на месте, внутрь вставляется плоская пружина, а винт удерживает ее на месте. Это необходимо при проведении разметочных работ.

На планке имеется метрическая шкала с шагом 1 мм, а цифры обозначают сантиметровые деления. На рамке имеется дополнительная шкала с 10 делениями, но с интервалом 1,9 мм. Шкала на рамке называется верньером в честь ее изобретателя, португальского математика П. Нунеша. Стержень и рама имеют измерительные губки для внешних и внутренних измерений. К раме также прикреплена линейка для измерения глубины.

Измерение фиксируется между губками заготовки. После закрепления рама фиксируется винтом, чтобы предотвратить ее перемещение. Количество миллиметров отсчитывается по шкале на удлинительном рычаге до первой отметки верньера. Десятые доли миллиметра отсчитываются на верньере. Какой градуировочный знак слева направо насовпадает с любой из отметок на шкале верньера, составляет десятую долю миллиметра.


Как видно на рисунке, измеренный размер равен 11 мм, так как от нулевой отметки шкалы на стержне до первой отметки верньера 11 полуделений (11 мм), а верньер совпал с отметкой шкалы на стержне на шестой отметке верньера (одна отметка верньера соответствует 0,1 мм измерения).

Примеры измерения участка круглой трубы с помощью штангенциркуля.


Чтобы измерить толщину или диаметр детали, разведите губки штангенциркуля, вставьте деталь в штангенциркуль и приблизьте губки к поверхности детали. Убедитесь, что плоскости губок в закрытом состоянии параллельны поверхности измеряемой детали. Наружный диаметр трубы измеряется точно так же, как и размер плоской детали, за исключением того, что губки должны касаться диаметрально противоположных сторон трубы.

Для измерения внутреннего размера заготовки или внутреннего диаметра трубы штангенциркуль имеет дополнительные губки для внутренних измерений. Они вставляются в отверстие и выдвигаются до упора в стенки заготовки. При измерении внутреннего диаметра отверстий получается максимальное показание, а при измерении параллельных сторон в отверстии – минимальное показание.

В некоторых типах штангенциркулей губки не смыкаются на нулевой отметке и обычно имеют выбитую собственную толщину, например, число “10”, хотя первая верньерная линейка находится на нулевой отметке. При измерении внутренних отверстий таким штангенциркулем к показанию на шкале верньера добавляется 10 мм.

Штангенциркуль типа Columbus с подвижной линейкой глубиномера может использоваться для измерения глубины отверстий в заготовках.

Для этого полностью выдвиньте линейку глубиномера из штанги, вставьте ее в отверстие до упора. Вставьте конец стержня глубиномера как можно глубже в поверхность детали, следя за тем, чтобы стержень глубиномера не выходил из отверстия.

На фотографии для наглядности я продемонстрировал измерение глубины отверстия, поместив линейку глубиномера на внешней стороне участка трубы.

Тип ШЦ-III представляет собой штангенциркуль с нижними измерительными губками. Он используется только для определения линейных размеров. Как и в случае с Shtz-II, на штангенциркуле указана толщина губок, которую необходимо добавить к показаниям штангенциркуля при измерении внутренних размеров. Цель этого типа – измерение относительно больших величин. Они выпускаются длиной до 4 метров (Sztz-III-4000), хотя существует также “маленький” размер Sztz-III-160.

Виды и типы штангенциркулей

Штангенциркуль – это универсальный измерительный инструмент, используемый для определения линейных размеров заготовок с заданной точностью. Его можно использовать для измерения внешних и внутренних размеров заготовок, а также глубины отверстий при условии наличия выдвижного штангенциркуля.
Штангенциркуль используется для измерения линейных размеров (внешних, внутренних, глубины). Штангенциркуль состоит из линейки, стержня, верньера и фиксатора.
Одним из важнейших требований к точности является чистота прибора. Намагниченный слой металлических опилок, эксплуатационной смазки и грязи может значительно исказить результаты измерений. Износ инструмента, деформация инструмента и несоосность также влияют на результат. Чтобы избежать этого, необходимо ежегодно проводить калибровку тормозного суппорта в специализированном сервисе по ремонту и регулировке. Самый простой способ проверить правильность показаний – совместить нулевые отметки при полностью закрытых башмаках.
Производство и проверка инструмента регулируется рядом национальных стандартов. Например, технические условия на штангенциркули определены в ГОСТ 166-89. Методика поверки определена в ГОСТ 8.113-85.

Виды и типы штангенциркулей

Как и любой измерительный прибор, штангенциркуль имеет шкалу делений (значение деления 0,01 означает, что прибор измеряет размер с точностью до сотых долей миллиметра) и погрешность измерения. Допуск до 10% от точности инструмента считается приемлемым. В процессе производства все суппорты проходят регулярную метрологическую проверку каждые 6 месяцев.
Суппорт продается и хранится в специальном футляре. (ГОСТ 13762-86)
При покупке убедитесь, что губки инструмента плоские и между ними нет зазора. Когда губки закрыты, шкала верньера должна быть установлена на ноль, а линии шкалы верньера должны быть четкими. Штангенциркуль должен поставляться с сертификатом калибровки, в котором должно быть указано, что прибор прошел калибровку.
Все штангенциркули делятся на 3 основных типа:
Верньерные штангенциркули (тип SPC) – классический тип штангенциркулей, показания которых снимаются по шкале штрихов. Принцип работы основан на совмещении меток на подвижной планке с метками на специальном измерительном стержне, называемом “нониус”. Этот штангенциркуль выпускается с точностью 0,1 мм, 0,05 мм и 0,02 мм.

Виды и типы штангенциркулей

Более современной моделью являются цифровые штангенциркули (типа ШЦЦ), считывание показаний которых осуществляется с помощью цифрового электронного циферблата. Этот тип имеет высокую точность 0,01 мм. Кроме того, программное обеспечение штангенциркуля позволяет установить “0” в любой точке отсчета, преобразовать единицы измерения в мм/дюйм и передать показания на персональный компьютер.

Круглые штангенциркули (типа STCS или STCK) – показания снимаются с помощью стрелочного указателя, закрепленного в подвижной рамке штангенциркуля. Преобразование линейного движения рамы во вращение указателя осуществляется с помощью реечной конструкции, которая, помимо своего прямого назначения, придает жесткость всей конструкции суппорта. Точечные штангенциркули выпускаются с погрешностью 0,02 мм и 0,01 мм.

Виды и типы штангенциркулей

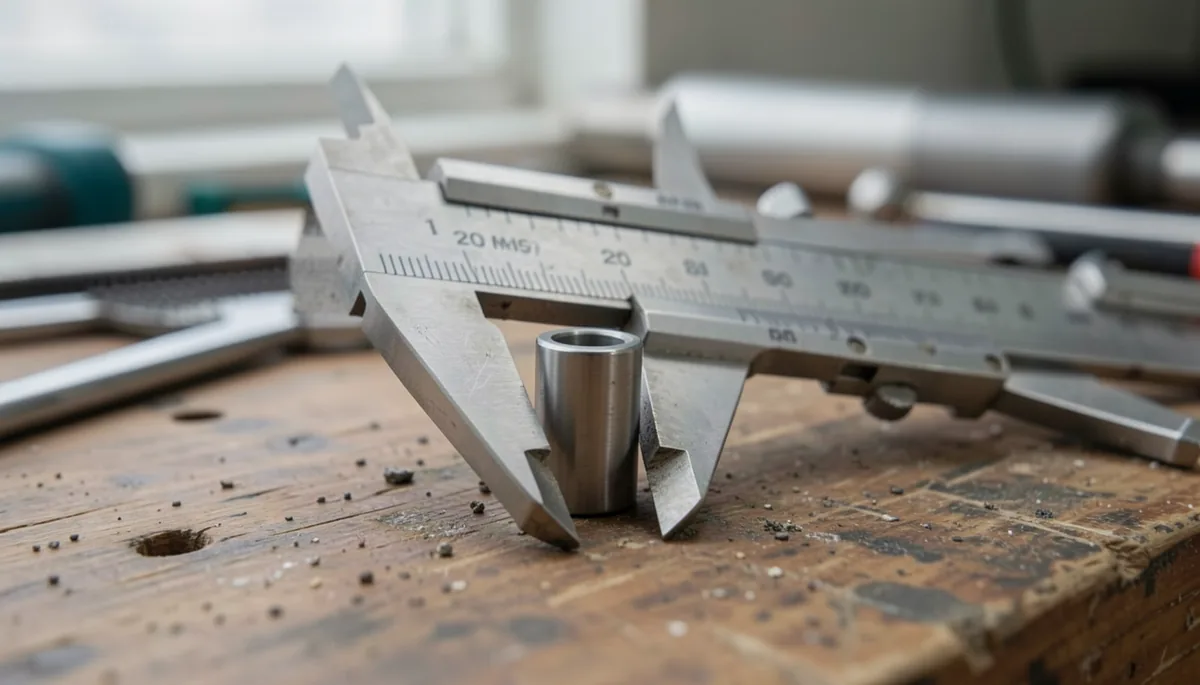

Другой важной характеристикой является форма эмиссии. Согласно стандарту ГОСТ 166-89, здесь также существует три типа:
Тип ШЦ-I – штангенциркуль с измерительными верхней и нижней губками и глубиномером. Этот тип позволяет измерять внутренние и внешние размеры изделий; выдвижной глубиномер используется для определения высоты различных пазов, выступов, неровностей и т.д. Выпускаются длиной до 300 мм – модели SPZ-I-125, SPZ-I-150, SPZ-I-200, SPZ-I-250, SPZ-I-300. Это самый универсальный и наиболее распространенный тип.

Виды и типы штангенциркулей

Тип ШЦ-II представляет собой штангенциркуль с верхней и нижней измерительными губками. Основное отличие заключается в том, что верхние губки заточены для нанесения разметки на металлические, пластиковые и другие поверхности. Нижние губки используются для измерения внешних и внутренних линейных размеров. При измерении внутренних размеров к показаниям штангенциркуля необходимо добавить толщину самих губок, это число указано непосредственно на губках, обычно 10 мм. Закругленная форма измерительных поверхностей позволяет измерять цилиндрические внутренние размеры. В отличие от типа Sztz-I, здесь нет глубиномера. Выпускаются с длиной стрелы до 2000 мм, наиболее распространенной моделью является Shtz-II-250.

Shtz-III – это штангенциркуль с нижними измерительными губками. Он используется только для определения линейных размеров. Как и на SPC-II, на них указана толщина губок, и этот показатель необходимо добавить к показаниям штангенциркуля при измерении внутренних размеров. Цель этого типа – измерение относительно больших величин. Выпускается длиной до 4 метров (модель Shtz-III-4000), хотя есть и “маленький” размер Shtz-III-160.

Помимо трех основных типов, существуют также специальные типы штангенциркулей, предназначенные для решения конкретных, узкоспециализированных задач. Вот некоторые из них:

Разметочные штангенциркули (обычно обозначаются ШЦЦР, ШЦЦСР). Предназначен исключительно для скрайбирования материалов благодаря специальной конструкции с заостренными нижними губками. Имеются модели с диапазонами 0-150 мм, 0-200 мм, 0-300 мм и 0-500 мм.

Штангенциркули для измерения внутренних/внешних канавок. Они имеют нижние губки определенной формы, что позволяет вставлять их в пазы. Внутренние размеры пазов составляют: 20-170 мм, 25-225 мм, 30-330 мм, 50-560 мм; внешние пазы: 0-150 мм, 0-200 мм, 0-300 мм, 0-500 мм.

Штангенциркули для измерения стенок труб. В этой конструкции неподвижная щека имеет форму стержня, что позволяет измерять толщину цилиндрических объектов, даже с небольшим диаметром. Доступны диапазоны от 0-150 мм до 0-500 мм.

Штангенциркули для измерения заготовок по разнице высот (иначе называемые уступомерами). “Классной особенностью” этой модели является то, что неподвижная челюсть может быть отрегулирована по высоте, как над, так и под подвижной челюстью, с помощью зажима. Это особенно полезно для деталей со ступенчатым профилем, где считывание обычным штангенциркулем затруднено.

Виды и типы штангенциркулей

Другим важным параметром является длина губок. Штангенциркули поставляются со следующими губками в стандартной комплектации:
Длина суппорта Номинальная длина губок
125 мм, 150 мм 40 мм
200 мм 50 мм
250 мм, 300 мм 60 мм
400 мм, 500 мм, 630 мм, 800 мм 100 мм
1000 мм, 1600 мм, 2000 мм 125 мм

Обычно этого бывает достаточно. Однако если целью является измерение больших объектов (например, цилиндрических поверхностей с большим диаметром) или поиск размеров в труднодоступных местах, необходим штангенциркуль с очень длинными губками. Они доступны только для суппортов типов II и III (SPC-II и SPC-III). Они имеют длину нижней челюсти 90, 100, 125, 150, 200, 250 и 300 мм. Уточните длину, необходимую в вашем случае, и укажите ее при заказе.

Также стоит обратить внимание на материал, из которого изготовлены измерительные поверхности. Большинство всех штангенциркулей изготавливаются из углеродистой конструкционной стали или нержавеющей стали, а измерительные поверхности закалены до 60 HRC. Это обеспечивает высокую производительность инструмента.
Однако бывают ситуации, когда требуются чрезвычайно твердые поверхности, например, при маркировке высокопрочных материалов, при работе с абразивными материалами или когда вы хотите максимально продлить срок службы вашего суппорта. Для таких задач выпускаются твердосплавные суппорты. Они имеют твердосплавные вставки в рабочей зоне инструмента. У этой модификации есть только один недостаток – высокая цена, поэтому необходим разумный подход к их выбору.

Например, согласно ГОСТ 166-89, в таблице 5 указано, что:

Название поверхности Верхний предел измерения, мм Тип обработки или покрытия
тормозные суппорты из стали
высоколегированные инструментальная и конструкционная сталь
Планка (кроме шкалы и фланца), губки, рама суппорта, рама микропиттинга, кроме измерительных поверхностей и контактных поверхностей До 2000 года Хромирование
Масштабная линейка и верньер До 630 Поверхность матовая Матовое хромирование
Хромирование
С 630 по 2000 год Хромирование
Примечание. Допускается применение других металлических и неметаллических покрытий, по ГОСТ 9.303 и ГОСТ 9.032, с защитно-декоративными свойствами не хуже приведенных в таблице 5.
Допускается, что штангенциркули с верхним пределом измерения свыше 1000 мм не хромируются.

Что касается эксплуатации, то суппорты могут использоваться при температуре окружающей среды от 10 до 40 °С и относительной влажности воздуха не более 80% при 25 °С. (ГОСТ 166-89)

КАЛИПЕР – Измерительный инструмент, состоящий из двух губок, одна из которых закреплена на шкале, а другая перемещается вдоль шкалы. Точность измерения 0,1-0,05 мм. Он широко используется в металлообработке. Самойлов К.И. Морской словарь. М. L…. Морской словарь

  • Измерительные приборы

Фонд Викимедиа . 2010 .

Полезный сайт

Смотреть что такое “штангенциркуль” в других словарях

тормозной суппорт – суппорт … Орфографический словарь

тормозной суппорт – Stangenzirkel, название этого измерительного инструмента заимствовано из немецкого языка, и заимствованное слово почти точно копирует оригинальное Stangenzirkel. Хорошо известно, что в каждой сфере деятельности есть свой профессиональный жаргон….. … Словарь ошибок русского языка

тормозной суппорт – stangentsirkul Словарь русских синонимов. stangentsirkul, noun: 1 – stangentsirkul (1) ASIS Dictionary of Synonyms … Словарь синонимов

КАЛИПЕР – Штангенциркуль, суппорт, мякоть. (нем.: Stangenzirkel) (специальный). Инструмент для измерения толщины предметов или ширины отверстий. Словарь Ушакова. D. N. Ушаков. 1935 1940 … Словарь Ушакова

КАЛИПЕР – Измерительный инструмент, состоящий из двух губок, одна из которых прикреплена к линейке, а другая скользит по линейке. Точность измерения составляет 0,1-0,05 мм. Он широко используется в металлообработке. Самойлов К.И. Морской словарь. М. Л. … Морской словарь

КАЛИПЕР – Прибор для внутреннего и внешнего измерения длины и диаметра, состоящий из шкалы с одной неподвижной ножкой и другой, соединенной с рамой, которая свободно перемещается вдоль шкалы. Показания во время измерения случайны… …. Железнодорожный технический словарь

тормозной суппорт – инструмент для линейного измерения наружных размеров деталей и заготовок, а также отверстий в них. Это металлическая линейка (стержень) с упорами (губками) на одном конце для измерения внутреннего (верхние губки) и внешнего (внутренние губки) … Энциклопедия технологий

тормозной суппорт – (нем.: stangenzirkel) измерительный инструмент, состоящий из металлической линейки с градусной шкалой и двух губок: одна постоянно прикреплена к линейке, а другая скользит по ней; штангенциркуль используется для определения линейных размеров; используйте …….. Словарь иностранных слов

тормозной суппорт – slankmatis statusas T sritis Standartizacija ir metrologija apibrėžtis Neskaitmeninis matuoklis su nonijumi, kuriuo matuojamas detalės skersmuo, ilgis, gylis ar kt. ilginiai matmenys. atitikmenys: angl. vernier caliper; vernier calliper; vernier… … Penkiakalbis aiškinamasis metrologijos terminų žodynas

тормозной суппорт – slankmatis statusas T sritis fizika atitikmenys: англ. slide caliper; vernier caliper; vernier gage; vernier gauge vok. Meßschieber, m; Schieblehre, f; Schublehre, f rus. суппорт, m pranc. калибр, m; pied, m … Fizikos terminų žodynas

Читайте далее:
Сохранить материал?
Советы домашнему мастеру
