Сегодня мы поговорим о таком чрезвычайно точном инструменте, как штангенциркуль, если вы делаете чертежи для станков с ЧПУ или 3D-принтеров, чтобы производить точные корпуса для своих домашних изделий, увеличивать диаметры винтов, то этот инструмент будет вам очень полезен.
Как пользоваться суппортом
Сегодня мы поговорим о таком сверхточном приборе, как штангенциркуль, если вы делаете чертежи для станков с ЧПУ или 3d-принтеров, чтобы изготовить точные корпуса для своих домашних изделий, подберите диаметры винтов, он вам очень пригодится.
Как пользоваться суппортом?
Как же использовать этот зубильный суппорт? 18 лет назад в школе нас учили, как им пользоваться, а сейчас мы можем даже не выходить за рамки учебной программы.
Для начала вам нужно знать величину деления вашей копии, это может быть и 0,1 мм и 0,05 или даже 0,001 мм, но полагаться на точность таких приборов не особенно нужно, самые точные штангенциркули стоят в 20 раз дороже, но дома и не пригодятся многим.
На моем устройстве цена среза составляет 0,02 мм, и с этого я могу двигаться дальше.

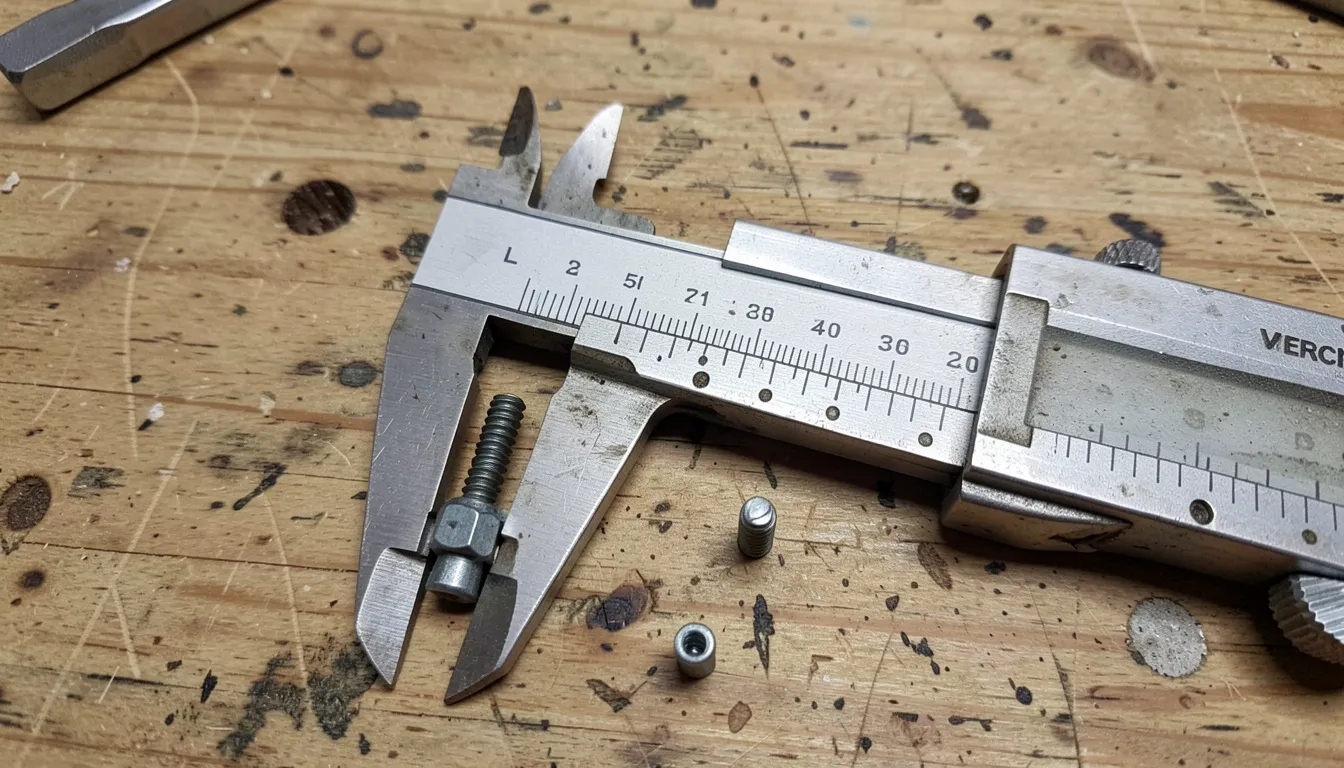

Давайте попробуем измерить гайку для 10-миллиметрового ключа.
- Давайте сравним ноль на нижней шкале с нулем на верхней шкале
Мы видим, что на верхней шкале в сантиметрах и миллиметрах у нас почти 1 см или 10 мм, но целые числа будут только 9, поэтому у нас 9 мм, а не 10, это первый шаг, мы знаем, что у нас 9 мм с чем-то, почти 1 см, но сколько именно у нас есть, будет обсуждаться дальше.
2. Теперь посмотрите, какое деление на нижней шкале точно соответствует любому делению на верхней шкале.
Для начала, в нижней шкале каждые 5 делений равны 1 и пронумерованы 1, 2, 3, . Если умножить 5 на величину шага 0,02, то получится 0,1, поэтому здесь для удобства пронумерованы каждые 0,1 мм.
Если мы ищем риск внизу, который точно совпадает с баром вверху, у нас есть один бар 8, если бы он был точно на 8, это было бы 0,8, но у нас есть другой риск справа, как мы помним, у нас есть цена снижения 0,02, поэтому мы добавляем 0,02 к 0,8 и получаем 0,82!
Если бы на нижней шкале не было цифр, вам пришлось бы вычислить, сколько делений от 0 до конусной метки, поэтому 41, 41*0,02=0,82 мм. В менее точных штангенциркулях может быть не 50 делений от дна, как здесь (10 на 5), а только 10.
3 Окончательный результат
В итоге мы посчитали на верхней шкале, что у нас 9 целых чисел = 9мм, а нижняя насчитала еще 0,82мм, складываем и получаем 9,82мм до 1см не хватает 0,18мм, видимо дополнение к гаечному ключу на легке, но может просто китайские гайки + китайские штангенциркули.
Где купить недорогой и качественный тормозной суппорт?
Я получил суппорт с Aliexpress, выглядит довольно хорошо, нули совпадают, есть несколько очень слабых царапин, вероятно, он хранился в горсти, а затем был распакован и отправлен. Стоит около 700 рублей со всеми пересылками, доставлен всего за 2 недели. Хорошо упакован, поставляется с прочным дермантиновым футляром, с футляром удобнее хранить, иначе его можно поцарапать другими инструментами.
Можно найти более дешевые и электронные пластиковые, но больше половины этих изделий имеют отвратительное качество, неровные губки, нули не сходятся и т.д., но этот штангенциркуль можно считать лучшим из бюджетных для домашнего использования.
Вот ссылка на продуктПроверено лично, если не верите мне, почитайте мнения других людей.
Более поздние можно взять и электронные, но все они сложнее, многие цифры скачут как сумасшедшие, половина из них пластмассовые, расшатанные, а штангенциркуль – это прибор, который сидит годами, вдруг нужно что-то измерить, достать его, и какая досада будет, когда батарейка разрядится.
Для тех, кому удобнее, есть видео!
Штангенциркуль – это высокоточный инструмент, используемый для измерения внешних и внутренних линейных размеров, глубины отверстий и пазов, а также разметки. Этот универсальный инструмент получил свое название от стержня с линейкой, который служит основой его конструкции.

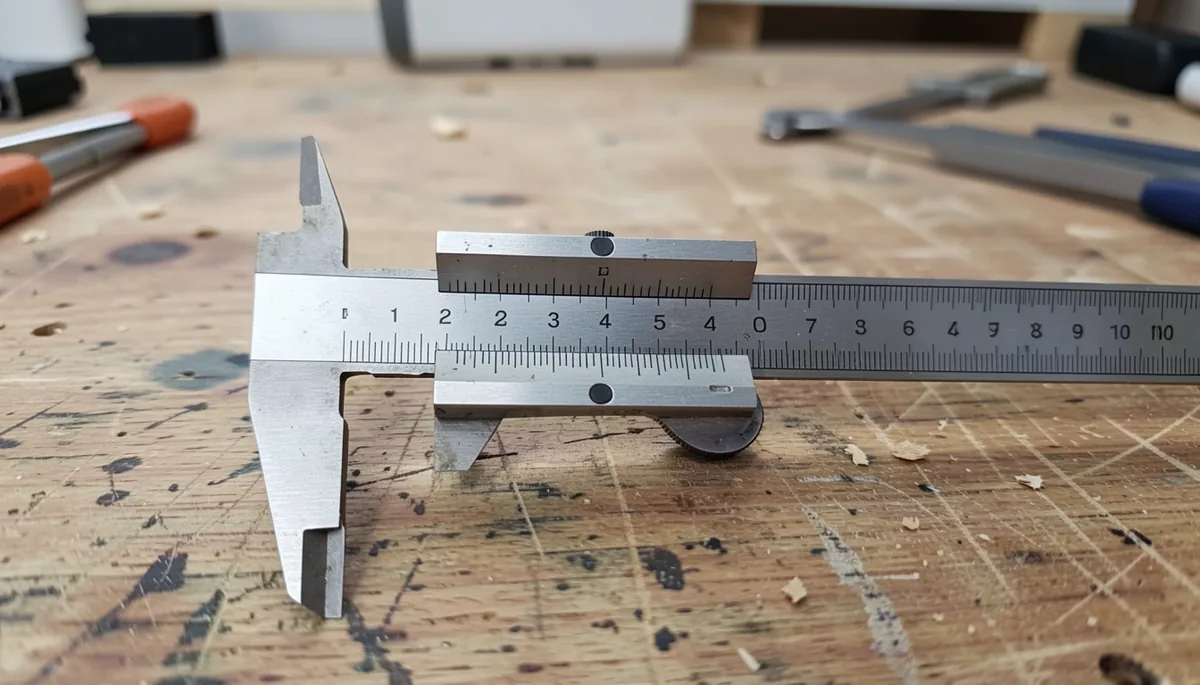

Конструкция механического суппорта
Конструкция двухстороннего штангенциркуля с глубиномером показана на рисунке. Диапазон измерения этого инструмента составляет 0-150 мм. Он может использоваться для измерения внешних и внутренних размеров и глубины отверстий с точностью до 0,05 мм.
Основные компоненты
- бум.
- рама.
- Губки для внешних измерений.
- Губки для внутренних измерений.
- Линейка для измерения глубины.
- Стопорный винт для фиксации рамы.
- Верньерная шкала. Используется для считывания долей миллиметра.
- Шкала стержня.
Губки для внутреннего измерения 4 имеют ножевидную форму. Это позволяет определить размер отверстия на шкале без дополнительных расчетов. Если при измерении пазов и отверстий губки штангенциркуля ступенчатые, как в ШЦ-2, то к полученным показаниям необходимо прибавить их общую толщину.
Номинальное показание может отличаться от устройства к устройству. Так, например, у ШЦ-1 – 0,1 мм, у ШЦ-II – 0,05 или 0,1 мм, а точность верньерных штангенциркулей 0,02 мм близка к микрометрической точности. Различия в конструкции штангенциркулей могут выражаться в виде подвижной рамки, пределов измерения, например: 0-125 мм, 0-500 мм, 500-1600 мм, 800-2000 мм и т.д. Точность измерения зависит от многих факторов: длины верньера, опыта работы и состояния прибора.
Для этого нужно проверить, какие из отметок на шкале верньера наиболее точно совпадают с отметками на шкале штангенциркуля. Мы видим, что именно седьмой конец шкалы верньера наиболее точно совпадает с концом основной шкалы (в данном случае четыре сантиметра, но значение основной шкалы не имеет значения), поэтому число долей равно 0,7 мм.
Как принимать показания?
Самое интересное в работе со штангенциркулем – это получение значений измерений.
Эта статья о штангенциркуле с точностью 0,1 мм. Это означает, что он может измерять размеры заготовки с точностью до десятых долей миллиметра.
Рассмотрим процесс снятия показаний штангенциркуля при измерении наружного диаметра трубы, который мы выполняли выше (см. раздел 1).
Чтобы определить общее количество миллиметров, нужно посмотреть, какое значение на шкале штрихов соответствует нулю на шкале верньера. Мы видим, что нулевая точка находится между 26 и 27 миллиметрами на основной шкале. Это означает, что внешний диаметр трубы равен 26 миллиметрам, но нам все еще нужно определить десятичную дробь.
Для этого нужно посмотреть, какие отметки на шкале верньера больше всего совпадают с отметками на шкале штангенциркуля. Видно, что именно седьмая риска верньера наиболее точно совпадает с канавкой на основной шкале (в данном случае квадрант, но значение основной шкалы не важно), поэтому число долей равно 0,7 мм.
Таким образом, внешний диаметр трубы составляет 26 + 0,7 = 26,7 мм, что абсолютно верно, поскольку это импортная труба ¾”, что соответствует нашему значению в миллиметрах.
Правило для определения размеров зажимов можно сформулировать следующим образом:
Твердосплавные резцы и долота оставляют заметные царапины на деталях, изготовленных из сталей с твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, которые были разработаны только для целей маркировки.
Читать
Верньерная шкала
Число полных миллиметров отсчитывается от нулевого деления на штативе до нулевого деления на верньере. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы их определить, отсчитайте от нуля до отметки на верньере, которая совпадает с отметкой на штрихе, затем умножьте их количество на цену деления.
На рисунке 4 показаны размеры: a – 0,4 мм, b – 6,9 мм, c – 34,3 мм. Номинальное значение градуировки 0,1 мм
По часовому индексу
Считайте количество полных миллиметров на планке от нуля до последней выемки, не скрытой под рамой. Дробь считывается на указателе: номер шкалы, на которой остановился указатель, умножается на его цену.
На рисунке 5 показан размер 30,25 мм. Индикатор имеет градуировку 0,01 мм.
С помощью цифрового дисплея
Здесь не нужно считать, размер отображается на дисплее.
Для определения внутреннего размера, выполненного инструментом с радиусными измерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале прибавьте их толщину, указанную на неподвижной губке. Для расчета наружного размера его снимают штангенциркулем с резцами (рис. 2), их толщину вычитают из показаний на шкале.
Губки для внутреннего измерения 4 имеют ножевидную форму. Это позволяет определить размер отверстия по шкале без дополнительных расчетов. Если при измерении пазов и отверстий губки штангенциркуля ступенчатые, как в ШЦ-2, добавьте их общую толщину к полученным показаниям.
Из чего состоит суппорт
Основными элементами штангенциркуля являются измерительная линейка и дополнительный элемент в виде верньера. Это делает возможным чтение дробей деления. Давайте рассмотрим это устройство поближе.
Обычный штангенциркуль содержит элементы в виде:
- стержни и движущиеся части;
- измерительная шкала;
- губка, позволяющая проводить внутренние измерения;
- губка, позволяющая проводить внешние измерения
- глубиномер
- верньер;
- зажимной механизм.
Схематический чертеж штангенциркуля
Как видно на рисунке, основным измерительным элементом прибора является линейка, выполняющая роль стержня. Его размер обычно составляет 15 см. На одной стороне линейки имеются специальные зажимные губки.
Существуют две версии губок – внешняя 2 и внутренняя 1.
Первый помогает измерить внутреннюю геометрическую длину, а второй – измерить объект снаружи. Для более точного измерения рамка оснащена специальным винтом, который позволяет записывать результаты измерения.
Верньерный штангенциркуль
Этот штангенциркуль чаще всего встречается в домашней мастерской. Это самый простой механический прибор, но очень точный.
Верньер – это дополнительная шкала для расчетов, которая позволяет измерять доли миллиметра, при этом каждое деление составляет 0,19 мм.
Циферблатный штангенциркуль и его цифровые варианты
В электронной версии штангенциркуля верньер заменяется циферблатным механизмом, что упрощает процесс измерения и облегчает снятие показаний. Нет необходимости внимательно смотреть и вычислять показания. Электроника делает все за вас. Все, что вам нужно сделать, это посмотреть на данные и записать их.
Электронные штангенциркули используются для более точных и быстрых расчетов, таких как. специалистами для отбраковки деталей.
С другой стороны, цифровой штангенциркуль можно использовать для самостоятельного измерения, просто зафиксировав прибор в нужном положении.

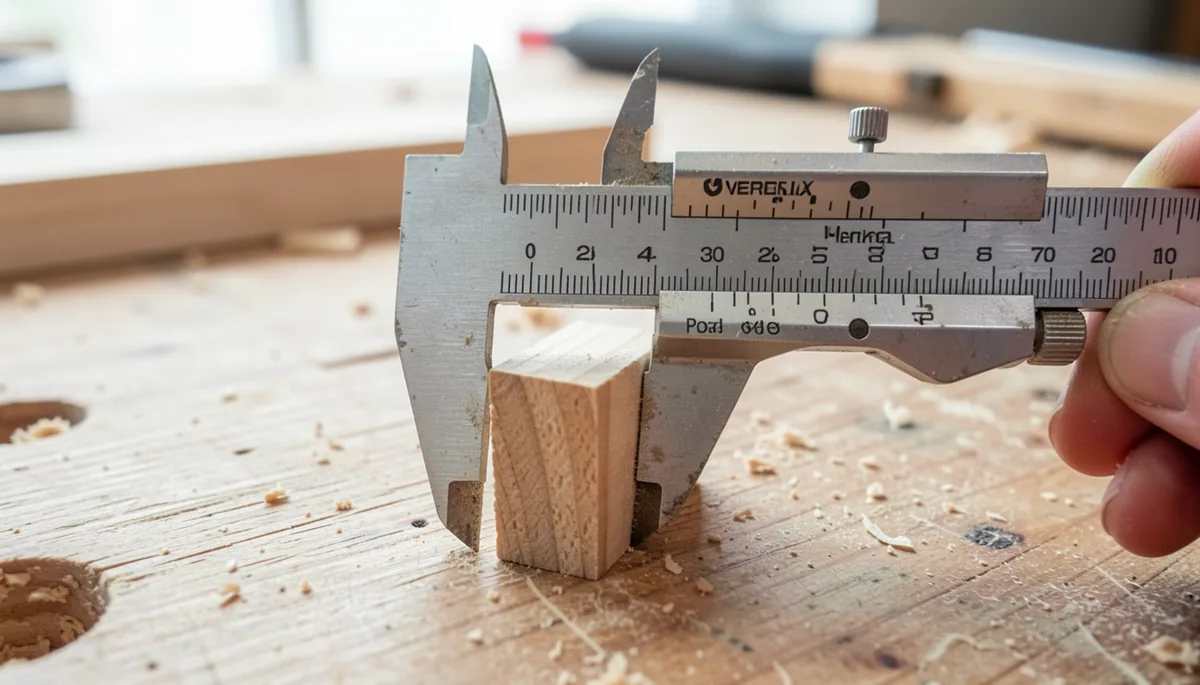

Давайте начнем с измерения внешнего размера куска дерева. Для этого просто зафиксируйте внешние измерительные губки на штанге.
Как пользоваться суппортом
Посетители моего канала, возможно, заметили, что я часто использую штангенциркуль при измерениях, это не причуда и не показуха, на самом деле это очень удобный инструмент для измерений. Рулетка и линейка – это хорошо, но они, конечно, не будут такими точными. Давайте сначала представим, что представляет собой этот зажим и как называются его части.
Теперь, когда я рассказываю о частях этого замечательного измерительного прибора, вы, по крайней мере, будете знать, о чем идет речь.
Начнем с простой задачи: измерьте внешний размер куска дерева. Для этого просто закройте внешние измерительные губки на стержне.
Линейка на движущейся рамке называется NONIUS, а теперь посмотрите, рядом с каким числом на шкале стоит ноль верньера.
Ширина нашей планки составляет почти 38 мм. В заключение я объясню, как измерять десятые доли миллиметра штангенциркулем, а пока общие данные.
Теперь измерим внутренний размер квадратной трубы. Для этого закройте губки, чтобы произвести внутренние измерения внутри квадратной трубы.
Снова обратите внимание, с какой цифрой на шкале совпадает нуль верньера.
Линейка глубины полезна для измерения отверстий, чтобы знать, насколько глубоко они просверлены. Я измерю высоту этого квадрата, чтобы посмотреть, как работает глубиномер. Установите планку на заготовку и опустите подвижную раму до упора вниз.
Еще раз проверьте, с каким номером на шкале стоит ноль верньера.
Что ж, теперь давайте научимся измерять десятичные (или сотые, в зависимости от вашего штангенциркуля) доли.
Примечание к фотографии
Если вы были внимательны, то заметили, что у верньера есть своя шкала – это десятичные и сотые доли. Сначала обратим внимание на правую часть, там указано, сколько составляет один шаг, на данном суппорте это 0,05 мм. Общее количество миллиметров равно 30, мы видим это слева, где находится ноль верньера. Теперь посмотрим, где пересекаются палочки на шкале и верньер, и увидим, что это между 5 и 6. Число 5 равно пяти десятым миллиметра, следующий шаг – 0,05, таким образом, мы имеем 0,55. Прибавьте к общему значению 30, и вы получите ровно 30,55 миллиметра до сотой части.
Чтобы получить точные показания измерений, сначала проверьте прибор на точность и исправность. Для проверки точности используются специальные эталоны, но вы должны уметь читать шкалу штангенциркуля, чтобы узнать точность калибра с помощью этих эталонов. Перед использованием манометра убедитесь в его исправности, чтобы результаты были получены с малой погрешностью. Для этого необходимо визуально осмотреть губки и шкалы манометра. Дефекты на губках недопустимы, так как это приведет к тому, что прибор будет давать неточные результаты.
Обучение работе со штангенциркулем Научитесь читать показания штангенциркуля
В самом начале, перед выполнением любой измерительной процедуры, объясните класс точности прибора. Убедитесь, что указанное значение ошибки является приемлемым. Чем выше значение погрешности, тем ниже класс точности прибора.
Для измерения внешнего диаметра объекта необходимо развести губки в стороны, а затем плотно прижать их к стенкам измеряемого объекта. Это может быть любая деталь, например, сверло или поршень. Когда губки плотно прилегают к стенкам заготовки, используйте зажимной винт для фиксации направляющей в фиксированном положении. Затем вы можете снять деталь и начать подсчет значений.
- Шкала на неподвижной доске показывает все значение в миллиметрах.
- Чтобы узнать размер детали в миллиметрах, посмотрите на подвижную шкалу. Первая строка на скользящей шкале будет выровнена по указанному значению на фиксированной шкале. Это соответствующее значение в мм, например, 15 мм.
- Этого значения часто бывает достаточно, например, когда вы хотите узнать диаметр сверла. Если же необходимо знать диаметр в сотых или даже сотых долях миллиметра, можно приступать к дальнейшим расчетам.
- Для этого посмотрите на номинальную шкалу на раздвижной раме. Найдите отметку на верньере, которая точно совпадает с отметкой на неподвижном стержне. Здесь вы должны найти точное соответствие между знаками
- Если он попадает на значение 5 (на шкале верньера), то десятое значение равно 0,5 мм, что дает размер заготовки 15,5 мм. Значение 5,5 на шкале насечек может быть таким же, что дает размер заготовки 15,55 мм. Все зависит от класса точности используемого измерительного прибора.
Исходя из приведенных выше инструкций, легко понять, зачем нужны цифры на шкале верньера. Они используются для считывания десятых или даже сотых долей миллиметра размера детали. Аналогичные расчеты производятся при измерении внутренних диаметров заготовок и глубины пазов.
Чтобы правильно работать со штангенциркулем, необходимо понимать, как снимать показания. Это немного сложнее, чем с обычной линейкой. Дело в том, что инструмент имеет две шкалы. Первая (основная) – это миллиметровая шкала. В нем приводятся исходные данные измерений. Второй (напр. верньер) поможет вам измерить детали с большой точностью. Можно распознать даже доли миллиметра.
Как измерить
Как пользоваться штангенциркулем? Несмотря на кажущуюся простоту в использовании, это точный прибор. Его следует хранить и использовать при соответствующих условиях температуры и относительной влажности. Указанная точность гарантируется, если температура, при которой проводятся измерения, находится в пределах 20±10 °C, при относительной влажности 65±5%. Рабочие кромки не должны иметь загрязнений, деформаций и других дефектов. То же самое относится и к рукам, работающим с суппортом.
Пример: перед началом измерения губки соприкасаются друг с другом и определяется степень соприкосновения: основная шкала и шкала верньера должны совпадать. После того как изделие будет вставлено в зазор между губками до появления надежного контакта, с помощью микрометрического винта зафиксируйте рамку и считайте результат. Сначала с помощью верхней рамки определите простое число, а затем, используя нониус, его мантиссу.
Как пользоваться шкалой штангенциркуля? Особенностью верньера является то, что число делений на нем всегда на одно меньше. Отсутствующее деление определяет точность прибора.
После завершения всех измерений края следует тщательно очистить, протереть мягкой фланелью и, при хранении, смазать маслом низкой вязкости.
Как использовать штангенциркуль с измерительной головкой? В этом случае результат мантиссы считывается с указателя, а результат ведущего числа считывается с основной шкалы гистограммы, как и в предыдущем случае.
Как пользоваться электронным измерительным прибором? На корпусе измерительной головки расположены две кнопки: для сброса предыдущего показания и для начала/окончания измерения. Для выполнения необходимых измерений поочередно нажимайте эти кнопки. Перед использованием проверьте уровень напряжения, так как при разряженной батарее манометр ничего не показывает или дает недостоверные результаты.
Процедура не зависит от точности верньера: используете ли вы штангенциркуль 0,1 мм или шкалу 0,05 мм – это одно и то же. То же самое касается использования штангенциркуля 0,05 мм и штангенциркуля 0,02 мм. Главное здесь – своевременно проводить калибровку и хранить инструмент в требуемых условиях.
Штангенциркуль – один из самых распространенных измерительных инструментов, используемых в металлообработке. Он очень универсален: он может измерять внутренние и внешние размеры заготовки. Цилиндрические заготовки, такие как сверла или трубы, легко поддаются измерению. Некоторые модели также позволяют измерять глубину отверстия.
Измерение толщины заготовки
- Зафиксируйте заготовку между нижними (широкими) губками штангенциркуля.
- Снимите показания на нижней шкале (нониус). Нулевой знак нониуса будет совпадать с определенным X на верхней шкале. Если метки точно совпадают, результатом будет целое число в миллиметрах. Например, X = 21 мм.
- Если контрольная отметка не совпадает полностью, необходимо вычислить количество дробей. Для этого проверьте, какая из отметок на нижней шкале полностью совпадает с верхней отметкой. Начните со второй отметки, так как первая равна нулю. Если пятая отметка совпадает, добавьте 0,5 мм. Прибавьте к первому значению и получите X = 21,5 мм или 2,15 см.
Измерительные инструменты, о которых идет речь, можно классифицировать следующим образом
Процесс измерения
Как работает тормозной суппорт? При всей своей кажущейся простоте, это очень точный инструмент. Его следует хранить и использовать при определенных условиях температуры и относительной влажности. Указанная точность гарантируется, если температура, при которой проводятся измерения, находится в диапазоне 20±10°C, при относительной влажности 65±5%. Рабочие кромки не должны иметь загрязнений, перекосов и других дефектов. То же самое относится и к рукам, работающим с суппортом.
Пример: перед началом измерения губки приводятся в контакт друг с другом и устанавливается степень контакта; основная шкала и шкала верньера должны быть одинаковыми. После того как заготовка будет вставлена в зазор между губками до достижения идеального контакта, с помощью микрометрического винта зажмите рамку и считайте результат. Сначала по верхней рамке определяется простое число, а затем, с помощью нониуса, его мантисса.
Как пользоваться шкалой штангенциркуля? Особенностью верньера является то, что количество делений на нем всегда на одно меньше. Отсутствие градуировки определяет точность инструмента.
После завершения всех измерений края следует тщательно очистить, протереть мягкой фланелью и, при хранении, смазать маслом низкой вязкости.
Как использовать штангенциркуль с измерительной головкой? В этом случае результат мантиссы считывается с указателя, а результат ведущего числа считывается с основной шкалы гистограммы, как и в предыдущем случае.
Как пользоваться электронным измерительным прибором? На корпусе измерительной головки расположены две кнопки: для сброса предыдущего показания и для запуска/остановки измерения. Поочередно нажимайте эти кнопки для выполнения необходимых измерений. Проверьте уровень напряжения перед использованием, так как при разряженной батарее прибор ничего не показывает или дает ненадежные результаты.
Процедура измерения не зависит от точности верньера: используете ли вы штангенциркуль 0,1 мм или шкалу 0,05 мм, техника одинакова. То же самое относится к использованию штангенциркулей 0,05 мм и 0,02 мм. Главное здесь – своевременно проводить калибровку и хранить инструмент в требуемых условиях.
